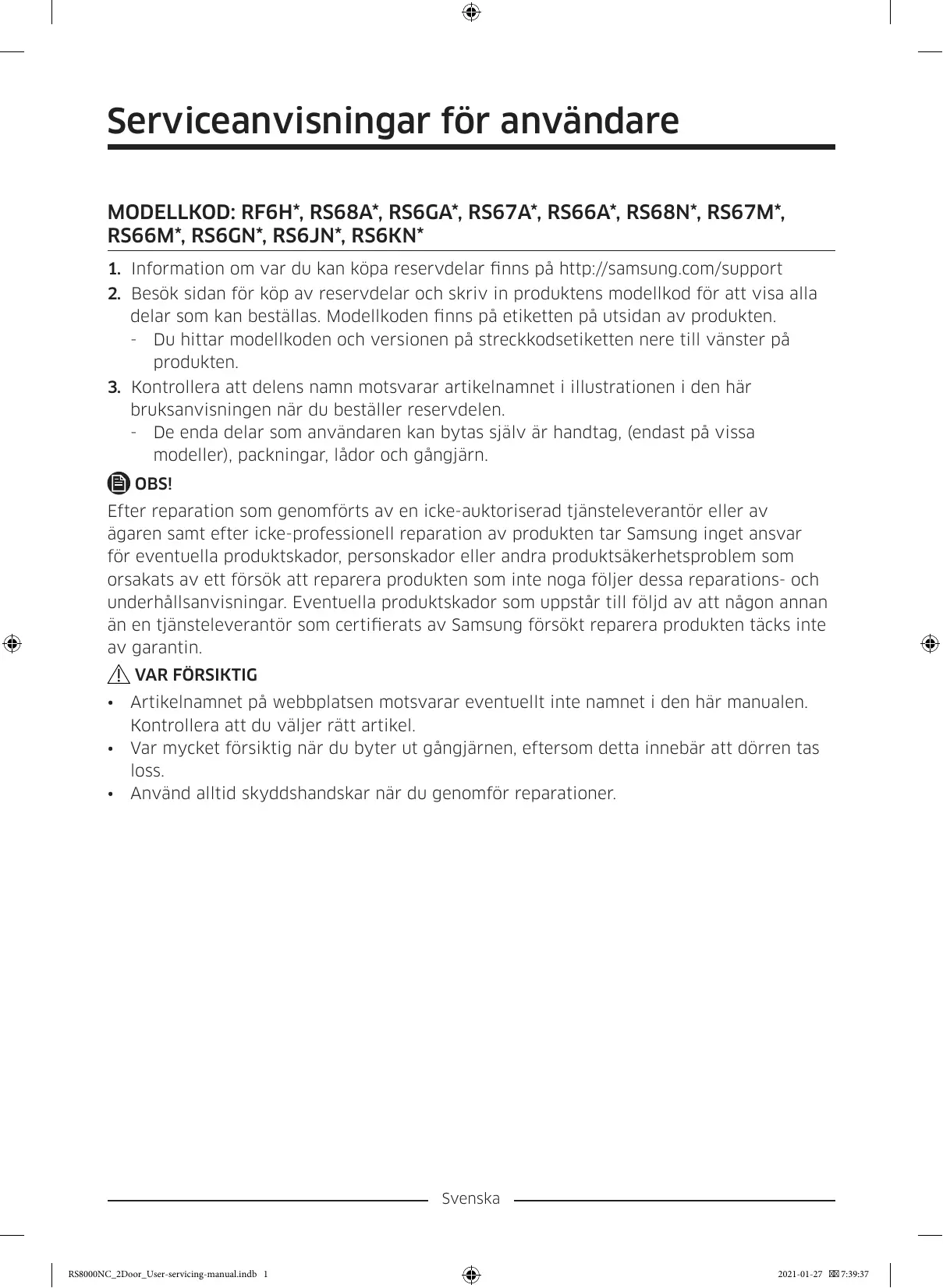

RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:37 Serviceanvisningar för användare MODELLKOD: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Information om var du kan köpa reservdelar finns på http://samsung.com/support

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel. Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss. Använd alltid skyddshandskar när du genomför reparationer. Svenska RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:37 Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Låda 04 Nedre gångjärn 05 Streckkodsetikett Svenska RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:37 Byta ut packningar

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren. Svenska RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:37 Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Lådor Lyft försiktigt upp lådans framsida och dra ut den. Förvaringslådor för grönsaker/torkade livsmedel och kött Så här tar du bort grönsakslådan från kylskåpet eller torrlådan från frysen:

1. Ta först bort de omgivande

universalfacken om det behövs.

2. Om kylskåpet har ett lock (A) för

grönsaks-/torrlådan tar du bort det på följande sätt. a. Dra ut lådan halvvägs. b. Dra i locket samtidigt som du trycker på de bakre sidorna (enligt vad som markeras på bilden).

3. Dra försiktigt ut grönsaks-/torrlådan.

Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut Svenska RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:38 Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga. Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas. Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal. Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada. Se till att gångjärnsaxeln sitter säkert på gångjärnet. Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet. Se till att kabelkontakterna är korrekt anslutna. Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet. Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (följer inte med) Phillips-skruvmejsel Spårmejsel Skiftnyckel (10 mm) Allennyckel (5 mm) Svenska RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:38 Byta ut gångjärnen Koppla bort vattenledningen

Se till att vattenslangarna ansluts med överensstämmande färger. (Endast för utmatningsmodellen.) För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen. (Endast för utmatningsmodellen.) Se till att vattenslangens yta inte är skadad. (Endast för utmatningsmodellen.)

1. Från baksidans underdel på kylskåpet

drar du ut vattenledningen på framsidan. OBS! Kylskåpets vattenledning är en vattencirkuleringsledning som ansluter vattenröret från vattenkällan med slangen från vattenfiltreringssystemet på kylskåpet.

2. Om du vill koppla bort slangarna håller

du den transparenta kopplingen (A) intryckt och avlägsnar vattenslangen(B).

Använd inte för mycket kraft på kopplingen. Den kan gå sönder.

Dörren kan ramla av eller välta och skadas under följande steg. För att undvika en olycka ska du vara extremt försiktig när du utför de här stegen.

1. Använd en Phillips-skruvmejsel för att

skruva bort gångjärnsskydden (A) längst upp på dörrarna.

2. Öppna dörrarna för att lossa på

gångjärnen och ta bort gångjärnsskydden. När skydden har tagits bort stänger du dörrarna igen.

3. Koppla bort kabelhärvan.

4. Lyft klämman försiktigt.

OBS! För att undvika skador på klämman eller person, lyft inte klämman med våld.

5. Dra i klämman för att avlägsna den.

Svenska RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:39:39

6. Öppna dörren 90 grader. Håll i dörren och

Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada. Svenska RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:39 Nedre gångjärn

1. Lägg ned enheten.

Nedre gångjärn Arbetet kräver mer än 2 personer. Se till att koppla ur nätsladden innan du utför ovanstående åtgärd. Nedre gångjärn

2. Koppla bort slangen.

(Endast nedre vänster gångjärn)

3. Töm vattnet i slangen.

(Endast nedre vänster gångjärn) Dra i skenan och slangen

4. Ta bort bultarna (3 st.)

(Använd en skiftnyckel eller en 10 mm blocknyckel)

5. Ta bort det nedre gångjärnet V/H.

6. Montera dörren i motsatt ordningsföljd

till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

Se till att kabelkontakterna är korrekt anslutna. Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. Svenska RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:40 Anslut vattenslangarna igen När kylskåpet har flyttats genom ingången, återanslut vattenslangarna.

Se till att vattenslangarna ansluts med överensstämmande färger. För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen. När du har anslutit vattenslangarna ska du föra in dem under skåpet och hänga dem på kroken.

Se till att kabelkontakterna är korrekt anslutna. Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. Svenska RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:40 Brugervejledning MODELKODE: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
