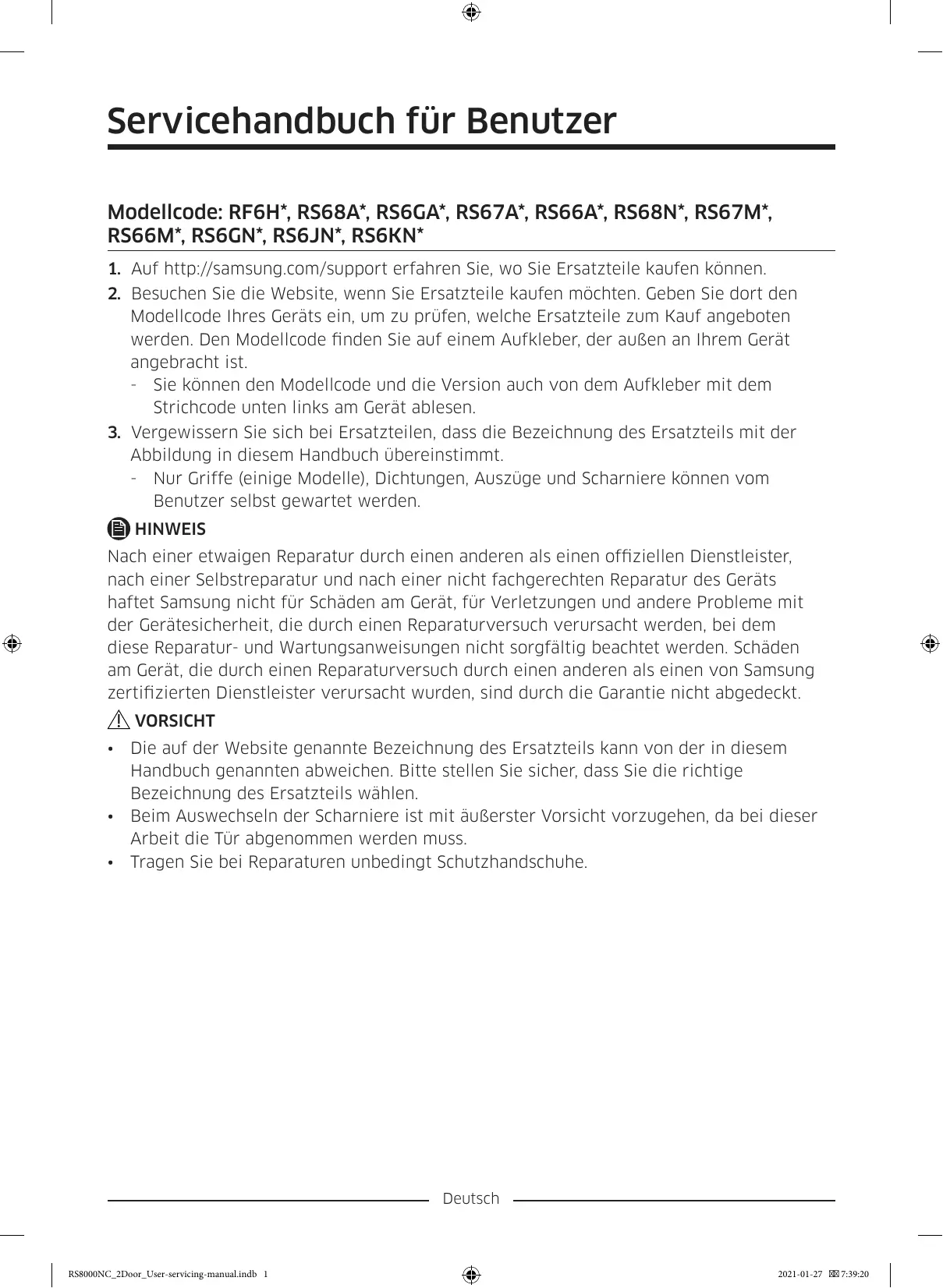

Servicehandbuch für Benutzer Modellcode: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN* 1. Auf http://samsung.com/support erfahren Sie, wo Sie Ersatzteile kaufen können. 2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen. 3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT •

Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen. Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss. Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden. 01

04 Unteres Scharnier

Austausch der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs VORSICHT Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Schubfächer Fassen Sie das Schubfach auf der Vorderseite an und ziehen Sie es nach oben heraus.

Schubfach für Gemüse sowie Fleisch und getrocknete Lebensmittel So entfernen Sie das Gemüsefach aus dem Kühlabteil oder das Trockenfach aus dem Gefrierabteil 1. Nehmen Sie, wenn nötig, zuerst die umgebenden Mehrzweckfächer heraus.

2. Wenn Ihr Kühl-/Gefrierkombination über eine Abdeckung (A) für das Gemüsefach/ Trockenfach verfügt, entfernen Sie diese Abdeckung folgendermaßen. a. Ziehen Sie das Schubfach zur Hälfte heraus. A

b. Ziehen Sie an der Abdeckung, während Sie gleichzeitig seitlich hinten hinteren darauf drücken (wie in der Abbildung markiert). 3. Ziehen Sie das Gemüsefach/Trockenfach vorsichtig heraus.

Einbauen des Auszugs Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Austauschen des Scharniers Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. VORSICHT • •

Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten. Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen. Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen. Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen. Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist. Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist. Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind. Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. WARNUNG

Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich. Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher

Steckschlüssel (10 mm)

So bauen Sie die neuen Scharniere ein Trennen des Wasseranschlusses VORSICHT • • •

Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. (nur für das Modell mit Wasserspender) Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben. (nur für das Modell mit Wasserspender) Stellen Sie sicher, dass der Wasserschlauch nicht beschädigt ist. (nur für das Modell mit Wasserspender) 1. Ziehen Sie die Wasserleitung hinten an der Seite des Kühlschranks heraus und nach vorn. HINWEIS Die Wasserleitung der Kühl-/ Gefrierkombination ist eine Wasserzirkulationsleitung, die das Wasserrohr der Frischwasserquelle mit den aus dem Wasserfiltersystem der Kühl-/ Gefrierkombination kommenden Schläuchen verbindet. 2. Um die Schläuche zu trennen, drücken Sie auf die transparente Kupplung (A) und lösen Sie den Wasserschlauch (B).

VORSICHT A Vermeiden Sie übermäßige Krafteinwirkung auf die Kupplung. Sie könnte beschädigt werden.

Ausbauen der Türen VORSICHT Die Tür kann in jedem dieser Schritte hinfallen und beschädigt werden. Gehen Sie bei diesen Schritten besonders vorsichtig vor, um Unfälle zu vermeiden. 1. Schrauben Sie die Scharnierabdeckungen (A) an der Oberseite jeder Tür mit einem Kreuzschraubenzieher ab.

2. Öffnen Sie die Türen, um die Scharniere zu lösen und entfernen Sie die Scharnierabdeckungen. Schließen Sie die Türen, nachdem die Abdeckungen entfernt wurden. 3. Trennen Sie die Verbindung zum Kabelbaum.

4. Heben Sie die Klemme vorsichtig an. HINWEIS Um Schäden an der Klemme oder Verletzungen zu vermeiden, heben Sie die Klemme nicht mit Gewalt an.

5. Ziehen Sie die Klemme zu Entfernen heraus.

6. Öffnen Sie die Tür im 90 Grad-Winkel. Halten Sie die Tür fest und entfernen Sie das Scharnier. VORSICHT Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

Unteres Scharnier 1. Legen Sie es hin. VORSICHT • •

Erledigen Sie diese Arbeit zu zweit. Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

Unteres Scharnier 2. Trennen Sie den Schlauch. (Nur unteres linkes Scharnier) 3. Abwasser im Schlauch. (Nur unteres linkes Scharnier)

Ziehen Sie an der Führung und dem Schlauch 4. Entfernen Sie die Bolzen (3 Stück) (mit einem 10 mm-Ringschlüssel)

5. Entfernen Sie das untere linke/rechte Scharnier.

6. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren. VORSICHT • •

Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind. Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

Schließen Sie die Wasserschläuche wieder an. Schließen Sie die Wasserschläuche wieder an, sobald der Kühlschrank die Türöffnung passiert hat. VORSICHT •

A A. Mitte der transparenten Kupplung

Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben. Nachdem Sie die Wasserschläuche wieder angeschlossen haben, schieben Sie sie unter das Gehäuse und ordnen Sie sie auf dem Haken an.

Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind. Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
