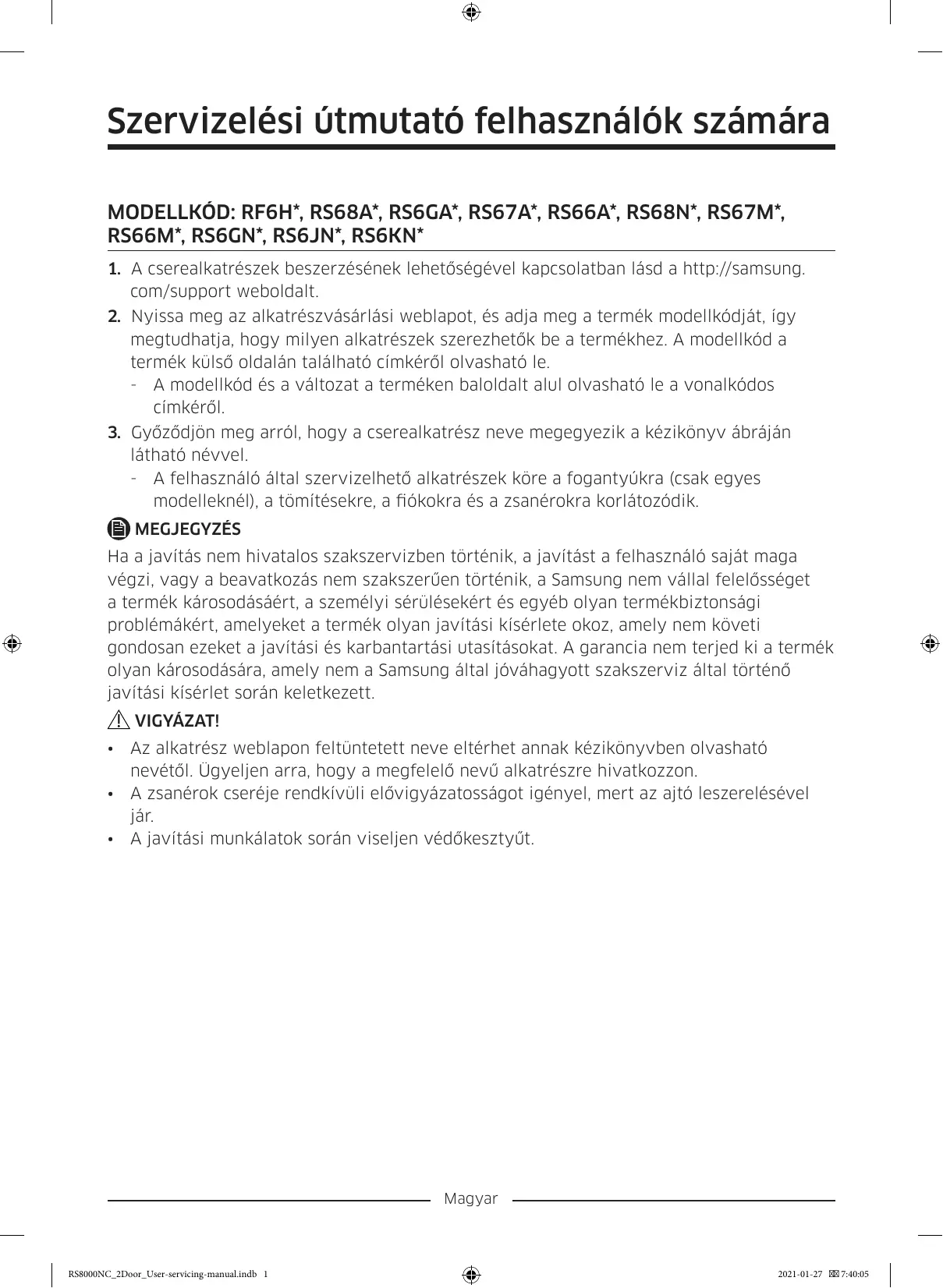

RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:40:05 Szervizelési útmutató felhasználók számára MODELLKÓD: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.

com/support weboldalt.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon. A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár. A javítási munkálatok során viseljen védőkesztyűt. Magyar RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:05 A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés 03 Fiók 04 Alsó zsanér 05 Vonalkódos címke Magyar RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:05 Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása Nyissa ki az ajtót, és vegye le a tömítést az ajtóról. A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. Magyar RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:05 Fiókcsere VIGYÁZAT! A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. Fiókok Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot. Tárolófiók zöldség/szárazétel és hús számára A zöldségtároló eltávolítása a hűtőből vagy a szárazétel-tároló fióké a fagyasztóból:

1. Először távolítsa el a környező többcélú

fiókokat szükség szerint.

2. Ha a zöldség-/szárazétel-tároló fióknak

fedele (A) is van, távolítsa el az alábbi módon. a. Húzza ki félig a fiókot. b. Húzza a fedelét a hátsó oldalait (az ábrán jelzett módon) nyomva.

3. Óvatosan húzza ki a zöldség-/szárazételtároló fiókot.

A fiókok visszaszerelése A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. Magyar RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:40:06 Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek. A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket. Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert. Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat. Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron. Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve. Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva. Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség. Az ajtók felcserélése előtt húzza ki a tápkábelt. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó Dugókulcs (10 mm) Imbuszkulcs (5 mm) Magyar RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:40:06 A zsanérok cseréje A vízvezeték leválasztása VIGYÁZAT!

Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze (csak adagolóval ellátott típus esetén). A vízszivárgás megakadályozására a víztömlőket egészen az átlátszó csőcsatlakozó közepéig kell betolni (csak adagolóval ellátott típus esetén). Ügyeljen arra, hogy ne károsodjon a víztömlő felülete (csak adagolóval ellátott típus esetén).

1. Húzza ki a vízvezetéket előre a

hűtőszekrény hátuljából. MEGJEGYZÉS A hűtőszekrény vízvezetéke keringetővezeték, ami a vízellátástól érkező vízcsövet és a hűtőszekrény vízszűrő rendszerének tömlőit köti össze.

2. A tömlők leválasztásához nyomja össze

az átlátszó csőcsatlakozót (A), majd válassza le a víztömlőt (B). VIGYÁZAT!

Ne fejtsen ki túl nagy erőt a csőcsatlakozóra, mert eltörhet.

Magyar RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:06 Az ajtók leszerelése VIGYÁZAT! Az ajtó bármelyik lépésnél leeshet vagy feldőlhet és megsérülhet. A baleset elkerülésére járjon el különös körültekintéssel a lépések során.

1. Csillagcsavarhúzóval szerelje le

az ajtók felső részénél található sarokpántfedeleket (A).

2. Nyissa ki az ajtókat a sarokpántok

meglazításához, majd távolítsa el a sarokpántfedeleket. A fedelek eltávolítása után csukja be az ajtókat.

3. Húzza szét az elektromos csatlakozót.

4. Óvatosan emelje fel a szorítókapcsot.

MEGJEGYZÉS A szorítókapocs károsodásának és a személyi sérülések elkerülésének érdekében ne erőltesse a szorítókapocs emelését.

5. Eltávolításához húzza ki a szorítókapcsot.

Magyar RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:40:07

6. Nyissa ki 90 fokban az ajtót. Az ajtót

tartva távolítsa el a sarokpántot. VIGYÁZAT! Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat. Magyar RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:07 Alsó zsanér

1. Fektesse le a készüléket.

Alsó zsanér A művelet több mint 2 főt igényel. A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt. Alsó zsanér

2. Csatlakoztassa le a csövet.

(Csak a bal alsó zsanér)

3. Eressze le a vizet a csőből.

(Csak a bal alsó zsanér) Húzza meg a vezetőt és a csövet

4. Távolítsa el a csavarokat (3 db).

(Használjon villáskulcsot vagy 10 mm-es dugókulcsot/csőkulcsot.)

5. Távolítsa el a bal/jobb alsó zsanért.

6. A felső, a középső és/vagy az alsó

zsanér cseréjét követően végezze el az összeszerelést a szétszereléshez képest fordított sorrendben. VIGYÁZAT!

Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva. Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. Magyar RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:40:08 A víztömlők visszakötése Ha a hűtőszekrény átkerült az ajtónyíláson, kösse vissza a víztömlőket. VIGYÁZAT!

A. Az átlátszó csőcsatlakozó közepe Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze. A vízszivárgás megakadályozására a víztömlőket teljesen az átlátszó csőcsatlakozó közepéig kell betolni. A víztömlőket a visszakötésük után nyomja be a szekrény alá, és igazítsa el őket a kampón. VIGYÁZAT!

Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva. Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. Magyar RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:40:08 Korisnički priručnik za servisiranje ŠIFRA MODELA: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
