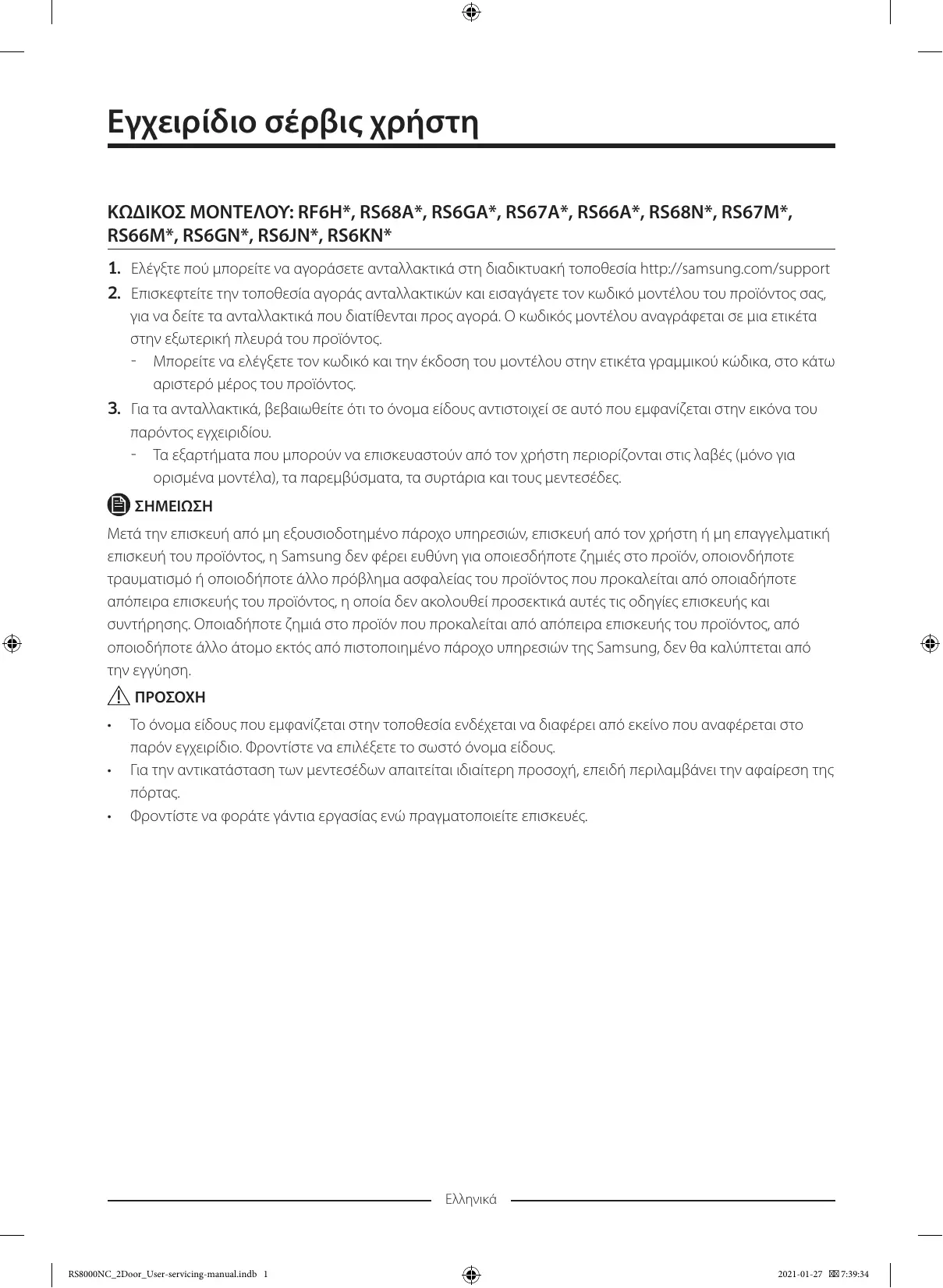

Certifique-se de que os conectores dos fios estão devidamente ligados. Tenha cuidado para não danificar os fios ao fixar a tampa superior. Português RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:34 Εγχειρίδιο σέρβις χρήστη ΚΩΔΙΚΟΣ ΜΟΝΤΕΛΟΥ: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com/support

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. -- Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου. -- Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες. Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους. Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές.

RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:34 Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Επάνω μεντεσές 02 Παρέμβυσμα 03 Συρτάρι 04 Κάτω μεντεσές 05 Ετικέτα γραμμικού κώδικα

RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:34 Αντικατάσταση παρεμβύσματος Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από

Για να αφαιρέσετε το παρέμβυσμα Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα.

RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:34 Αντικατάσταση συρταριού Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση.

Ανασηκώστε προσεκτικά το εμπρός μέρος του συρταριού και σύρετέ το έξω. Συρτάρι λαχανικών/αποξηραμένων τροφών και κρέατος Για να αφαιρέσετε το συρτάρι λαχανικών από το ψυγείο ή το συρτάρι αποξηραμένων τροφών από τον

1. Πρώτα, αφαιρέστε τα γύρω συρτάρια πολλαπλών

χρήσεων, αν είναι απαραίτητο.

2. Αν το ψυγείο σας διαθέτει κάλυμμα (A) για το

συρτάρι λαχανικών/αποξηραμένων τροφών, αφαιρέστε το με την παρακάτω μέθοδο. a. Τραβήξτε το συρτάρι προς τα έξω, μέχρι το μέσο της διαδρομής του. b. Τραβήξτε το κάλυμμα ενώ πιέζετε το πίσω μέρος του και από τις δύο πλευρές (όπως επισημαίνεται στην εικόνα).

3. Τραβήξτε προσεκτικά έξω το συρτάρι λαχανικών/

αποξηραμένων τροφών. Για να επανατοποθετήσετε τα συρτάρια Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη

RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:35 Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές. Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο. Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη. Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό. Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ. Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο. Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά. Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα. Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη

Καστάνια (10 mm) Κλειδί Allen (5 mm)

RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:35 Για να αντικαταστήσετε τους μεντεσέδες Αποσύνδεση του σωλήνα νερού

Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες νερού έχουν συνδεθεί με τα αντίστοιχα χρώματα. (Μόνο για το μοντέλο με διανεμητή) Για να αποτραπούν οι διαρροές νερού, κάθε εύκαμπτος σωλήνας νερού πρέπει να εισάγεται πλήρως στο κέντρο του διαφανούς συνδέσμου. (Μόνο για το μοντέλο με διανεμητή) Βεβαιωθείτε ότι η επιφάνεια του εύκαμπτου σωλήνα νερού δεν έχει υποστεί ζημιά. (Μόνο για το μοντέλο με

1. Από την κάτω και πίσω πλευρά του ψυγείου,

τραβήξτε έξω τον σωλήνα νερού προς τα εμπρός. Ο σωλήνας νερού του ψυγείου είναι ένας σωλήνας κυκλοφορίας νερού που συνδέει τον σωλήνα νερού από την πηγή νερού με τους εύκαμπτους σωλήνες από το σύστημα φιλτραρίσματος νερού του ψυγείου.

2. Για να αποσυνδέσετε τους εύκαμπτους σωλήνες,

κρατήστε πατημένο τον διαφανή σύνδεσμο (A) και αποσυνδέστε τον εύκαμπτο σωλήνα νερού (B).

Μην ασκείτε υπερβολική δύναμη στον σύνδεσμο. Ενδέχεται να σπάσει.

RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:35 Αφαίρεση των πορτών Η πόρτα μπορεί να πέσει προς τα έξω ή προς τα κάτω και να υποστεί ζημιά κατά τη διάρκεια οποιουδήποτε από αυτά τα βήματα. Για να αποτραπεί τυχόν ατύχημα, δώστε ιδιαίτερη προσοχή όταν εκτελείτε αυτά τα βήματα.

1. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να

ξεβιδώσετε τα καλύμματα μεντεσέδων (A) από το επάνω μέρος κάθε πόρτας.

2. Ανοίξτε τις πόρτες για να χαλαρώσετε τους

μεντεσέδες και αφαιρέστε τα καλύμματα των μεντεσέδων. Αφού αφαιρεθούν τα καλύμματα, κλείστε τις πόρτες.

3. Αποσυνδέστε την πλεξούδα καλωδίων.

4. Ανασηκώστε προσεκτικά τον σφιγκτήρα.

Για να αποτρέψετε την πρόκληση ζημιάς στον σφιγκτήρα ή τυχόν τραυματισμούς, μην ανασηκώνετε τον σφιγκτήρα με δύναμη.

5. Τραβήξτε τον σφιγκτήρα για να τον αφαιρέσετε.

6. Ανοίξτε την πόρτα υπό γωνία 90 μοιρών. Ενώ

συγκρατείτε την πόρτα, αφαιρέστε τον μεντεσέ. Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

1. Τοποθετήστε το ψυγείο σε οριζόντια θέση.

Κάτω μεντεσές Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα. Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια. Κάτω μεντεσές

2. Αποσυνδέστε τον εύκαμπτο σωλήνα.

(Μόνο κάτω αριστερός μεντεσές)

3. Εκκενώστε το νερό στον εύκαμπτο σωλήνα.

(Μόνο κάτω αριστερός μεντεσές) Τραβήξτε τον οδηγό και τον εύκαμπτο σωλήνα

4. Αφαιρέστε τα μπουλόνια (3 τεμάχια).

(Χρησιμοποιώντας ένα κλειδί ή μια καστάνια 10 mm)

5. Αφαιρέστε τον αριστερό και τον δεξιό κάτω

6. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω, τον μεσαίο ή/και τον κάτω μεντεσέ.

Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά. Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα.

RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:37 Επανασύνδεση των εύκαμπτων σωλήνων νερού Αφού το ψυγείο περάσει από την είσοδο, επανασυνδέστε τους εύκαμπτους σωλήνες του νερού.

A. Κέντρο του διαφανούς συνδέσμου Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες νερού έχουν συνδεθεί με τα αντίστοιχα χρώματα. Για να αποτραπούν οι διαρροές νερού, κάθε εύκαμπτος σωλήνας νερού πρέπει να εισάγεται πλήρως στο κέντρο του διαφανούς συνδέσμου. Αφού επανασυνδέσετε τους εύκαμπτους σωλήνες του νερού, τοποθετήστε τους κάτω από τον θάλαμο και στερεώστε τους στο άγκιστρο.

Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά. Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα.
