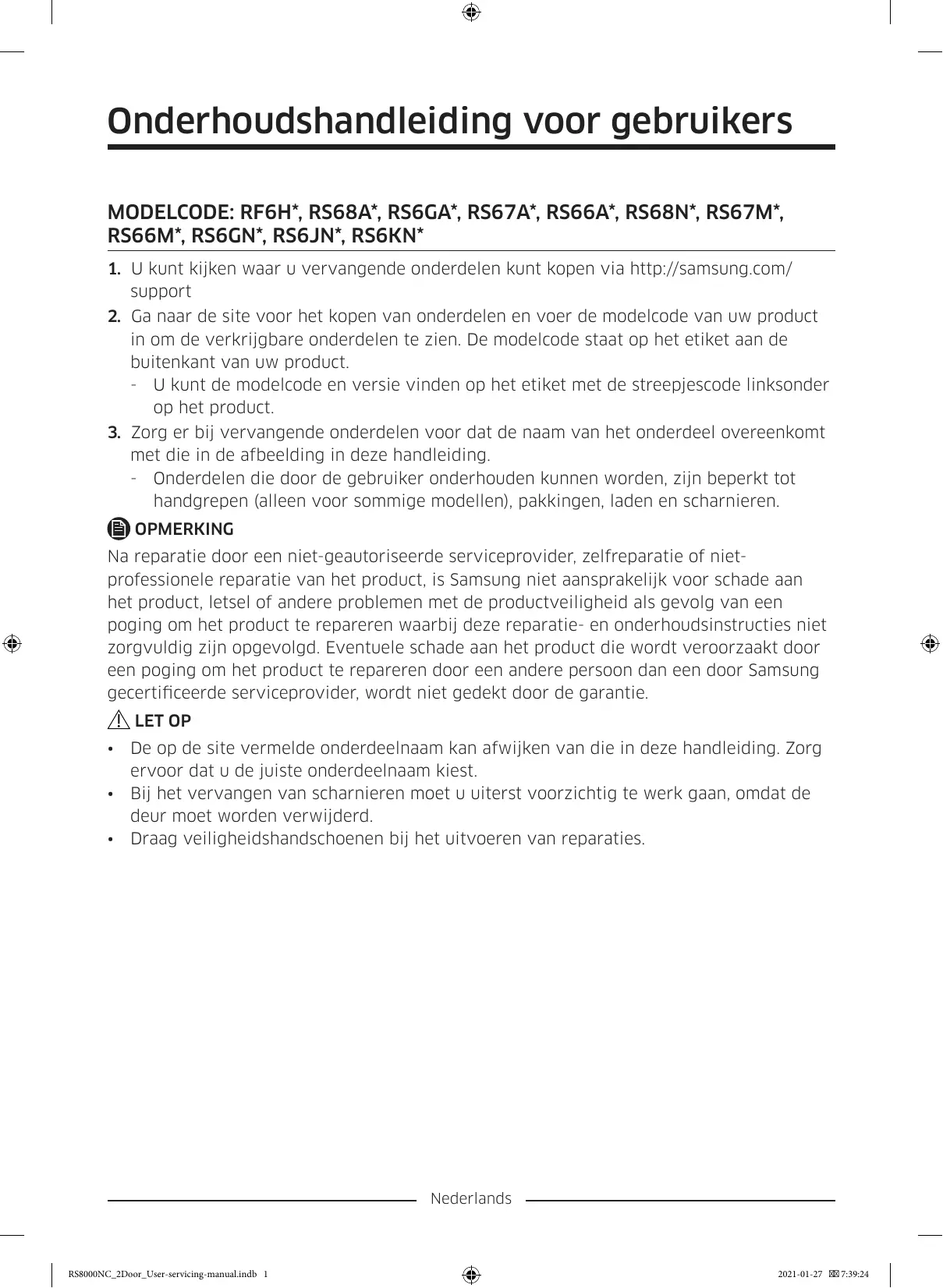

RS67A851059 - Koelkast SAMSUNG - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING RS67A851059 SAMSUNG

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com/

2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product

in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product. - U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

3. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt

met die in de afbeelding in deze handleiding. - Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren. OPMERKING Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of nietprofessionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie. LET OP

De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest. Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd. Draag veiligheidshandschoenen bij het uitvoeren van reparaties. Nederlands RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:24 Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Pakking 03 Lade 04 Onderste scharnier 05 Etiket met streepjescode Nederlands RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:24 Vervangen van pakkingen LET OP Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken. De pakking verwijderen Open de deur en verwijder de pakking van de deur. De pakking vervangen Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur. Nederlands RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:24 Vervangen van laden LET OP Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage. Laden Til de voorkant van de lade voorzichtig op en schuif deze eruit. Bewaarlade voor groenten of gedroogd eten en vlees Als u de groentelade uit de koelkast of de drooglade uit de vriezer wilt verwijderen:

1. Verwijder zo nodig eerst de omringende

multifunctionele lades.

2. Als uw koelkast is voorzien van een

afdekking (A) voor de groentelade/ drooglade, verwijdert u deze als volgt. a. Trek de lade half naar buiten. b. Trek aan de afdekking terwijl u op de zijden achterin drukt (zoals aangegeven in de afbeelding).

voorzichtig uit de koelkast. De laden opnieuw plaatsen Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering Nederlands RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:25 Vervangen van scharnieren Voor het vervangen van de scharnieren moet u eerst de deur verwijderen. LET OP

Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar. Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet. Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen. Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken. Zorg ervoor dat de pen stevig is vastgezet op het scharnier. Controleer of het scharnier stevig vastzit op de kast. Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten. Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. WAARSCHUWING

Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen. Haal de stekker uit het stopcontact voordat u de deuren omkeert. Vereist gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier Dopsleutel (10 mm) Inbussleutel (5 mm) Nederlands RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:25 De scharnieren vervangen Ontkoppel de waterslang LET OP

Zorg bij het aansluiten ervoor dat de kleuren van de waterslangen overeenkomen. (alleen voor modellen met dispenser) Elke waterslang moet volledig in het midden van het transparante koppelstuk worden geplaatst om waterlekken te voorkomen. (alleen voor modellen met dispenser) Zorg ervoor dat het oppervlak van de waterslang niet wordt beschadigd. (alleen voor modellen met dispenser)

1. Trek de waterslang onder aan de

achterzijde van de koelkast naar voren. OPMERKING De waterslang van de koelkast is een watercirculatieleiding die de verbinding vormt tussen de waterleiding van de waterbron en de slangen van het waterfiltersysteem van de koelkast.

2. Als u de slangen wilt ontkoppelen,

houdt u het transparante koppelstuk (A) ingedrukt en haalt u de waterslang (B) los. LET OP

Oefen geen buitensporige kracht op het koppelstuk uit. Het kan breken.

Nederlands RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:26 De deuren verwijderen LET OP De deur kan tijdens een van deze stappen eraf vallen of omvallen, en beschadigd raken. Wees uiterst voorzichtig bij het uitvoeren van deze stappen om een ongeluk te voorkomen.

1. Schroef de scharnierafdekkingen

(A) boven op elke deur los met een kruiskopschroevendraaier.

te maken en de scharnierafdekkingen te verwijderen. Wanneer u de afdekkingen hebt verwijderd, sluit u de deuren.

3. Ontkoppel de kabelboom.

4. Til de klem voorzichtig op.

OPMERKING Til de klem niet met kracht op om schade aan de klem of verwondingen te voorkomen.

5. Til de klem op om deze te verwijderen.

vast en verwijder het scharnier. LET OP Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken. Nederlands RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:26 Onderste scharnier

Onderste scharnier Werk met meer dan 2 mensen. Let erop dat u het netsnoer ontkoppelt voordat u de bovenstaande procedure uitvoert. Onderste scharnier

2. Koppel de slang los.

(Alleen scharnier linksonder)

3. Leeg het water uit de slang.

(Alleen scharnier linksonder) Trek aan de geleider en de slang.

4. Verwijder de schroef (3 stuks).

(Gebruik een steeksleutel of ringsleutel van 10 mm)

5. Verwijder onderste scharnier L/R.

6. Monteer in omgekeerde volgorde van

het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen. LET OP

Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten. Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. Nederlands RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:27 De waterslangen opnieuw aansluiten Sluit de waterslangen opnieuw aan zodra de koelkast door de ingang is gekomen. LET OP

A. Het midden van de transparante koppeling

Zorg bij het aansluiten ervoor dat de kleuren van de waterslangen overeenkomen. Elke waterslang moet volledig in het midden van het transparante koppelstuk worden geplaatst om waterlekken te voorkomen. Nadat u de waterslangen opnieuw hebt aangesloten, duwt u ze onder de omkasting en plaatst u ze op de haak. LET OP

Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten. Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. Nederlands RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:27 Manual de mantenimiento del usuario CÓDIGO DE MODELO: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
