NÁVOD K OBSLUZE RS67A851059 SAMSUNG

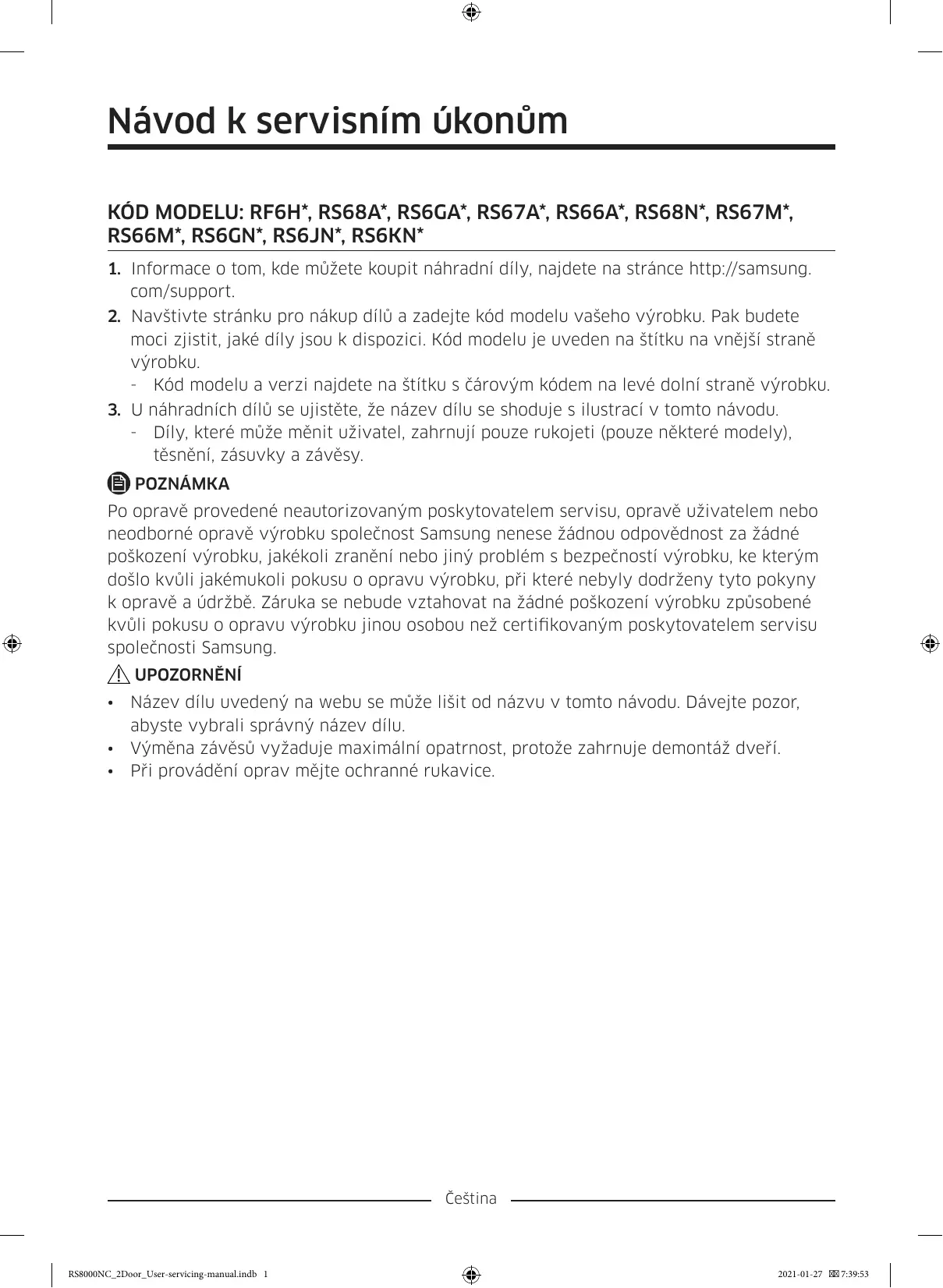

Návod k servisním úkonům KÓD MODELU: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN* 1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung. com/support. 2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku. 3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu. - Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ • • •

Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu. Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří. Při provádění oprav mějte ochranné rukavice.

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit. 01

05 Štítek s čárovým kódem

Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Zásuvky Mírně zvedněte předek zásuvky a vysuňte ji.

Skladovací zásuvka na zeleninu / sušené potraviny a maso Chcete-li vytáhnout zásuvku na zeleninu z chladničky nebo suchou zásuvku z mrazničky: 1. Je-li to nezbytné, vytáhněte nejprve okolní víceúčelové zásuvky.

2. Pokud vaše chladnička obsahuje kryt (A) pro zásuvku na zeleninu nebo suchou zásuvku, vyjměte jej následujícím způsobem. a. Zásuvku napůl vytáhněte. b. Stiskněte zadní části a vytáhněte kryt (jak je vyznačeno na obrázku). A

3. Opatrně vytáhněte zásuvku na zeleninu / suchou zásuvku.

Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ • • • • • • • •

Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké. Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem. Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu. Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění. Ujistěte se, že dřík je k závěsu pevně připojen. Zkontrolujte, že je závěs pevně připojen ke skříni. Ujistěte se, že jsou konektory kabelů správně připojeny. Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob. Před obrácením směru otvírání dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Výměna závěsů Odpojení vodovodního potrubí UPOZORNĚNÍ • • •

Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem) Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem) Ujistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem) 1. Ze spodní části na zadní straně chladničky vytáhněte vodní potrubí směrem dopředu. POZNÁMKA Vodovodní potrubí chladničky je vodovodní cirkulační potrubí, které spojuje vodovodní potrubí zdroje vody s hadicemi vodního filtračního systému chladničky.

2. Pro odpojení hadic stlačte a podržte průhlednou spojku (A) a odpojte vodní hadici (B). UPOZORNĚNÍ

A Na spojku nevyvíjejte nadměrnou sílu. Mohla by se zlomit.

Demontáž dveří UPOZORNĚNÍ Během kteréhokoli z popisovaných kroků mohou dveře vypadnout či spadnout a poškodit se. Aby nedošlo k žádné nehodě, provádějte následující kroky s krajní opatrností. 1. Pomocí křížového šroubováku demontujte kryty závěsu (A) na horní straně jednotlivých dveří.

2. Otevřete dveře pro uvolnění závěsů a odstraňte kryty závěsů. Poté dveře zavřete.

3. Odpojte elektrický svazek.

4. Opatrně zvedněte přídržnou svorku. POZNÁMKA Aby nedošlo k poškození přídržné svorky nebo zranění, nezvedejte přídržnou svorku příliš velkou silou.

5. Vytáhněte přídržnou svorku.

6. Otevřete dveře o 90 stupňů. Držte dveře a současně demontujte závěs. UPOZORNĚNÍ Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

Dolní závěs 1. Celý soubor položte na zem. UPOZORNĚNÍ • •

Je nutné pracovat ve více než 2 osobách. Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

Dolní závěs 2. Odpojte hadici. (Pouze levý dolní závěs) 3. Vypusťte vodu v hadici. (Pouze levý dolní závěs)

Vytáhněte vodicí prvek a hadici 4. Odstraňte šroub (3 ks). (Pomocí plochého klíče nebo 10mm očkového klíče)

5. Odstraňte L/P dolní závěs.

6. Po výměně horního, prostředního a/nebo spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ • •

Ujistěte se, že jsou konektory kabelů správně připojeny. Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Opětovné připojení vodních hadic Jakmile chladnička prošla přes vstup, znovu připojte vodní hadice. UPOZORNĚNÍ • •

Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. Po opětovném připojení vodních hadic je zatlačte pod skříň a zavěste je na háček.

A. Střed průhledné spojky UPOZORNĚNÍ • •

Ujistěte se, že jsou konektory kabelů správně připojeny. Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

2. Ak má vaša chladnička kryt (A) na zásuvku na zeleninu/suché potraviny, odstráňte ju pomocou nasledovnej metódy. a. Povytiahnite zásuvku do polovice. b. Vytiahnite kryt a zároveň zatlačte na bočné strany (podľa obrázka). A

3. Opatrne vytiahnite zásuvku na zeleninu/ suché potraviny.

Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

5. Svorku vytiahnite potiahnutím.
