RS67A851059 - Hladilnik SAMSUNG - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO RS67A851059 SAMSUNG

3. Otkačite električni pojas.

1. Na spletni strani http://samsung.com/support lahko preverite, kje lahko kupite

2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele

je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka. - Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.

3. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na

sliki v tem priročniku. - Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje. OPOMBA V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje. Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik. PREVIDNO

Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela. Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat. Pri popravilih uporabljajte zaščitne rokavice. Slovenščina RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:30 Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 Zgornji tečaj 02 Tesnilo 03 Predal 04 Spodnji tečaj 05 Nalepka s črtno kodo Slovenščina RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:30 Zamenjava tesnila PREVIDNO Poskrbite, da boste tesnilo čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak. Odstranjevanje tesnila Odprite vrata in z vrat odstranite tesnilo. Zamenjava tesnila Na vrata hladilnika pritrdite novo tesnilo. Prepričajte se, da med novim tesnilom in vrati ni vrzeli. Slovenščina RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:31 Zamenjava predala PREVIDNO Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo. Predali Previdno dvignite sprednji del predala in ga izvlecite. Predal za zelenjavo/suho hrano in meso Odstranjevanje predala za zelenjavo iz hladilnika ali predala za suho hrano iz zamrzovalnika:

1. Najprej po potrebi odstranite sosednje

večnamenske predale.

2. Če ima vaš hladilnik pokrov (A) za predal

Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka. Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla. Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo. Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe. Prepričajte se, da je gred čvrsto pritrjena na tečaju. Prepričajte se, da je tečaj čvrsto pritrjen na omarico. Prepričajte se, da so priključki žic ustrezno priključeni. Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic. OPOZORILO

Prepričajte se, ali se barva cevi za vodo ujema. (Samo za model z dozirnikom.) Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke. (Samo za model z dozirnikom.) Prepričajte se, da površina cevi za vodo ni poškodovana. (Samo za model z dozirnikom.)

1. S spodnje zadnje strani hladilnika

povlecite cev za vodo na sprednjo stran. OPOMBA Cev za vodo v hladilniku povezuje cev za vodo od dovoda vode in cevi sistema za filtriranje vode v hladilniku.

Pri delu s spojko ne uporabljajte pretirane sile. Lahko bi se zlomila.

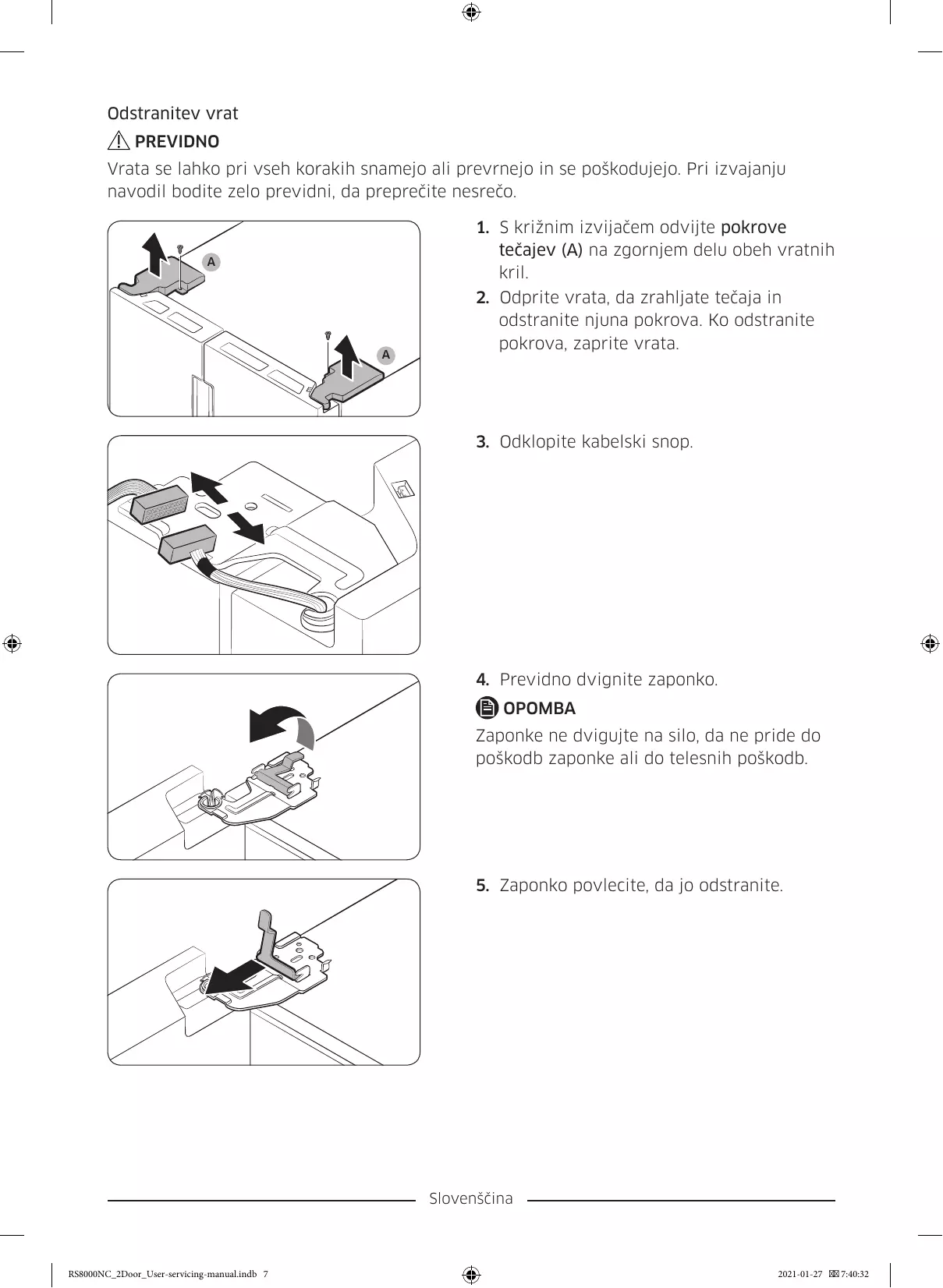

Slovenščina RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:32 Odstranitev vrat PREVIDNO Vrata se lahko pri vseh korakih snamejo ali prevrnejo in se poškodujejo. Pri izvajanju navodil bodite zelo previdni, da preprečite nesrečo.

1. S križnim izvijačem odvijte pokrove

tečajev (A) na zgornjem delu obeh vratnih kril.

2. Odprite vrata, da zrahljate tečaja in

OPOMBA Zaponke ne dvigujte na silo, da ne pride do poškodb zaponke ali do telesnih poškodb.

6. Vrata odprite za 90 stopinj. Medtem ko

držite vrata, odstranite tečaj. PREVIDNO Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe. Slovenščina RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:32 Spodnji tečaj

1. Komplet položite na tla.

Spodnji tečaj To delo naj opravljata več kot 2 osebi. Pred opravljanjem zgornje operacije odklopite napajalni kabel. Spodnji tečaj

(Uporabite vijačni ključ ali 10-mm obročasti ključ.)

5. Odstranite spodnji L/D tečaj.

6. Ko zamenjate zgornji, srednji in/ali

A. Središče prozorne spojke

Prepričajte se, ali se barva cevi za vodo ujema. Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke. Potem ko ste znova priključili cevi za vodo, jih potisnite pod omaro in jih pritrdite s kljukico. PREVIDNO
