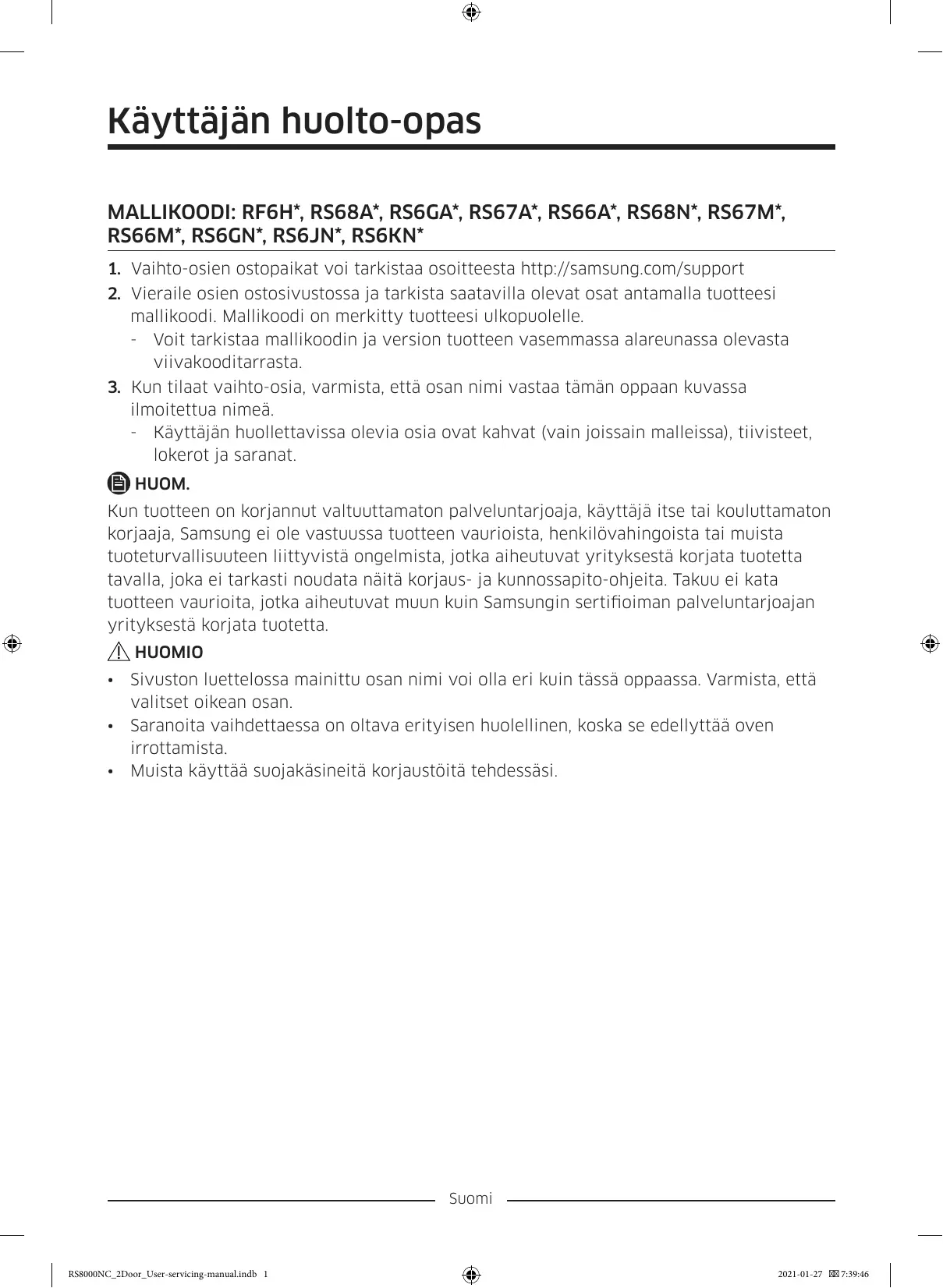

Sørg for at kabelkoblingene er riktig koblet til. Vær forsiktig så du ikke skader ledningene når du fester toppdekselet. Norsk RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:46 Käyttäjän huolto-opas MALLIKOODI: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan. Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista. Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. Suomi RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:46 Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste 03 Lokero 04 Alasarana 05 Viivakooditarra Suomi RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:47 Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. Suomi RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:47 Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokerot Nosta lokeron etuosaa varovasti ja liu'uta se ulos. Vihanneksien / kuivaruokien ja lihan säilytyslokero Vihanneslokeron poistaminen jääkaapista ja kuivalokeron poistaminen pakastimesta:

1. Poista ensin tarvittaessa lokeron vieressä

olevat monitoimilokerot.

2. Jos jääkaapissa on kansi (A) vihannes-/

kuivalokerolle, ota se pois seuraavasti. a. Vedä lokero puoliksi ulos. b. Vedä kantta samalla, kun painat takaa sivuilta (kuten kuvassa).

3. Vedä vihannes-/kuivalokero varovasti

ulos. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. Suomi RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:47 Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia. Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle. Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun. Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja. Varmista, että tappi on kiristetty saranaan tiukasti. Tarkista, että sarana on tiukasti kiinni kaapissa. Varmista, että johtoliittimet on liitetty oikein. Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä. Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Hylsyavain (10 mm) Kuusiokoloavain (5 mm) Suomi RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:48 Saranoiden asettaminen paikalleen Katkaise vedensyöttö HUOMIO

Varmista, että vesiletkut kytketään niiden värin mukaisesti. (vain malli, jossa on annostelija) Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. (vain malli, jossa on annostelija) Varmista, että vedenottoletku ei ole vaurioitunut. (vain malli, jossa on annostelija)

1. Vedä vesiputki eteen jääkaapin takaa

alhaalta. HUOM. Jääkaapin vesiputki yhdistää vesijohdon ja jääkaapin vedensuodatusjärjestelmän letkut toisiinsa.

2. Irrota letkut pitämällä läpinäkyvää

sovitinta (A) painettuna, ja irrota vesiletku (B). HUOMIO

Älä paina sovitinta liian voimakkaasti. Se voi mennä rikki.

Suomi RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:48 Irrota ovet HUOMIO Ovi saattaa pudota ja vaurioitua missä tahansa näiden ohjeiden vaiheessa. Jotta onnettomuuksilta vältyttäisiin, ole erityisen varovainen, kun noudatat näitä ohjeita.

1. Ruuvaa molempien ovien yläosassa

olevat saranoiden suojukset (A) auki ristipääruuvimeisselillä.

2. Löysää saranat avaamalla ovet ja irrota

saranoiden suojukset. Sulje ovet, kun suojukset on irrotettu.

3. Kytke johtosarja irti.

4. Nosta kiinnikettä varovasti.

HUOM. Älä nosta kiinnikettä väkisin, jotta se ei vaurioituisi etkä satuttaisi itseäsi.

5. Irrota kiinnike vetämällä sitä.

1. Laske jääkaappi alas.

Alasarana Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista. Alasarana

(Vain vasen alasarana)

3. Tyhjennä vesi letkusta.

(Vain vasen alasarana) Vedä ohjainta ja letkua

4. Irrota pultti (3ea).

(Ruuviavaimella tai 10 mm:n hylsyavaimella)

5. Poista vasen/oikea alasarana.

6. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

Varmista, että johtoliittimet on liitetty oikein. Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. Suomi RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:49 Kytke vesiletkut takaisin paikoilleen Kytke vesiletkut takaisin paikoilleen, kun jääkaappi on tuotu sisälle. HUOMIO

A. Läpinäkyvän sovittimen keskiosa Varmista, että vesiletkut kytketään niiden värin mukaisesti. Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. Liitettyäsi vesiletkut takaisin paikoilleen, työnnä ne kaapin alle ja ripusta ne koukkuun. HUOMIO

Varmista, että johtoliittimet on liitetty oikein. Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. Suomi RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:49 Instrukcja serwisowania KOD MODELU: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
