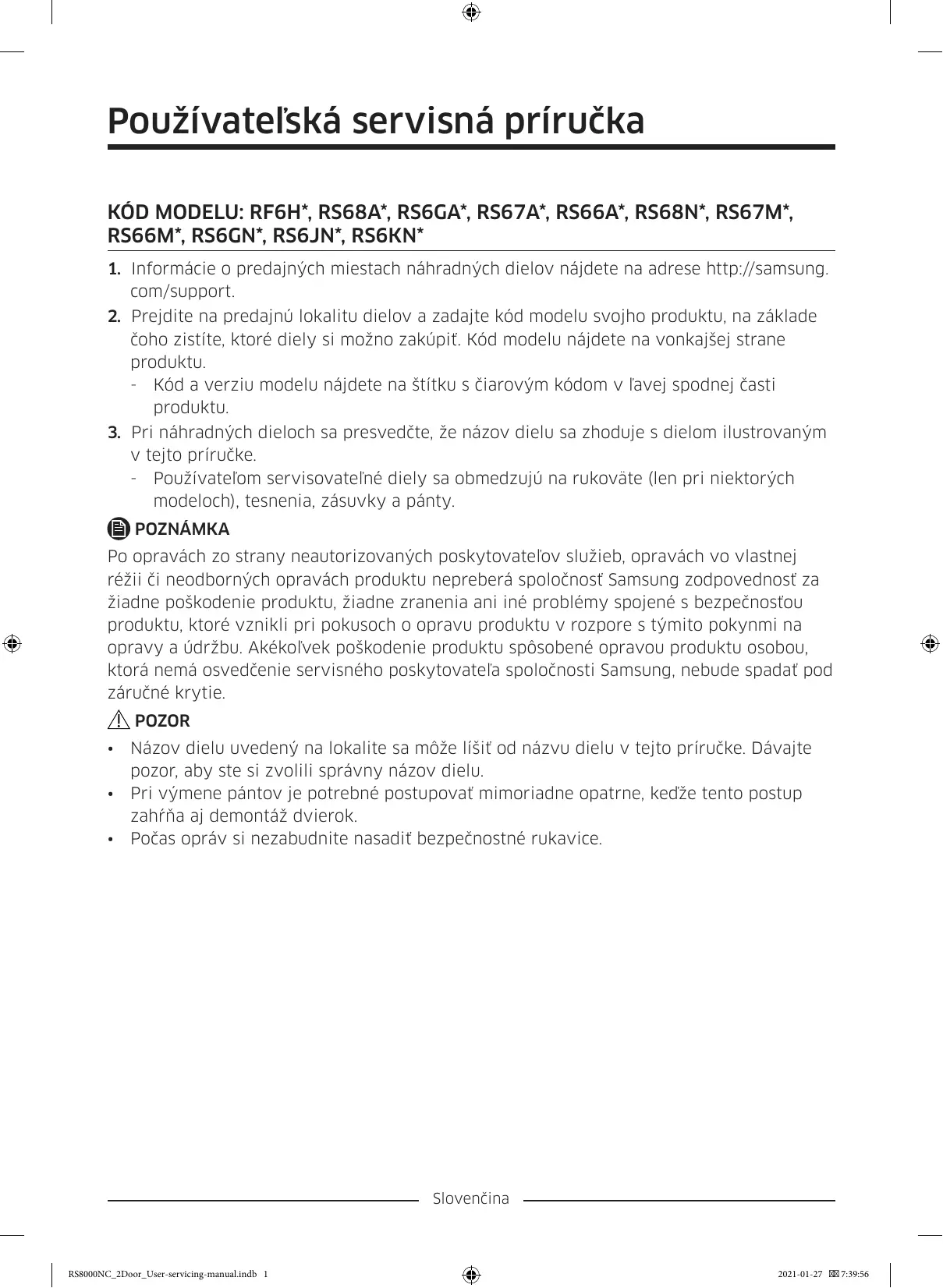

NÁVOD NA OBSLUHU RS67A851059 SAMSUNG

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.

2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu. Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok. Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. Slovenčina RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:56 Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Zásuvka 04 Spodný pánt 05 Štítok s čiarovým kódom Slovenčina RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:56 Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. Slovenčina RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:56 Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Zásuvky Opatrne uchopte prednú stranu zásuvky a vytiahnite ju. Zásuvka na zeleninu/sušené potraviny a mäso Postup vyberania zásuvky na zeleninu z chladničky alebo zásuvky na suché potraviny z mrazničky.

1. Najskôr v prípade potreby vyberte

okolité viacúčelové zásuvky.

zásuvku na zeleninu/suché potraviny, odstráňte ju pomocou nasledovnej metódy. a. Povytiahnite zásuvku do polovice. b. Vytiahnite kryt a zároveň zatlačte na bočné strany (podľa obrázka).

Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť. Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok. Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom. Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie. Presvedčte sa, že je valček dôsledne upevnený k pántu. Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke. Ubezpečte sa, že sú káblové konektory správne pripojené. Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí. Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač Zakladací kľúč (10 mm) Imbusový kľúč (5 mm) Slovenčina RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:57 Opätovné osadenie pántov Odpojte prívod vody POZOR

Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. (Len pre model s dávkovačom) Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunúť do stredu priehľadnej spojky. (Len pre model s dávkovačom) Skontrolujte, že povrch hadice na vodu nie je poškodený. (Len pre model s dávkovačom)

1. Zo spodnej časti chladničky vzadu

vytiahnite potrubie na prívod vody smerom dopredu. POZNÁMKA Prívod vody chladničky je cirkulačné potrubie, ktoré sa pripája medzi vodovodné potrubie a hadice filtračného systému chladničky.

2. Tieto hadice odpojíte stlačením

a podržaním priehľadnej svorky (A) a odpojením hadice na vodu (B). POZOR

Na svorku nevyvíjajte nadmernú silu. Mohla by sa zlomiť.

Slovenčina RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:57 Demontáž dvierok POZOR Dvierka by mohli počas demontáže spadnúť a poškodiť sa. Preto buďte počas tohto procesu mimoriadne opatrní.

1. Na odskrutkovanie krytov pántov (A)

v hornej časti oboch dvierok použite krížový skrutkovač.

dvierka a demontujte pánt. POZOR Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie. Slovenčina RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:58 Spodný pánt

Spodný pánt Je potrebná spolupráca viac než dvoch ľudí. Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel. Spodný pánt

(Iba spodný ľavý pánt)

3. Odčerpajte vodu z hadice.

(Iba spodný ľavý pánt) Nasaďte vodiaci prvok a hadicu

4. Odskrutkujte skrutku (3ea).

(Pomocou nastaviteľného kľúča alebo očkového kľúča s veľkosťou 10 mm)

5. Demontujte spodný ľavý/pravý pánt.

6. Opätovná montáž po výmene horného,

stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

Ubezpečte sa, že sú káblové konektory správne pripojené. Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. Slovenčina RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:59 Znovu pripojenie vodovodných hadíc Po prenesení chladničky cez vchod opätovne pripojte vodovodné hadice. POZOR

A. Stred priehľadnej spojky

Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunúť do stredu priehľadnej spojky. Po opätovnom pripojení vodovodných hadíc ich zatlačte pod skrinku a upevnite ich v háku. POZOR
