INSTRUKCJA OBSŁUGI RS67A851059 SAMSUNG

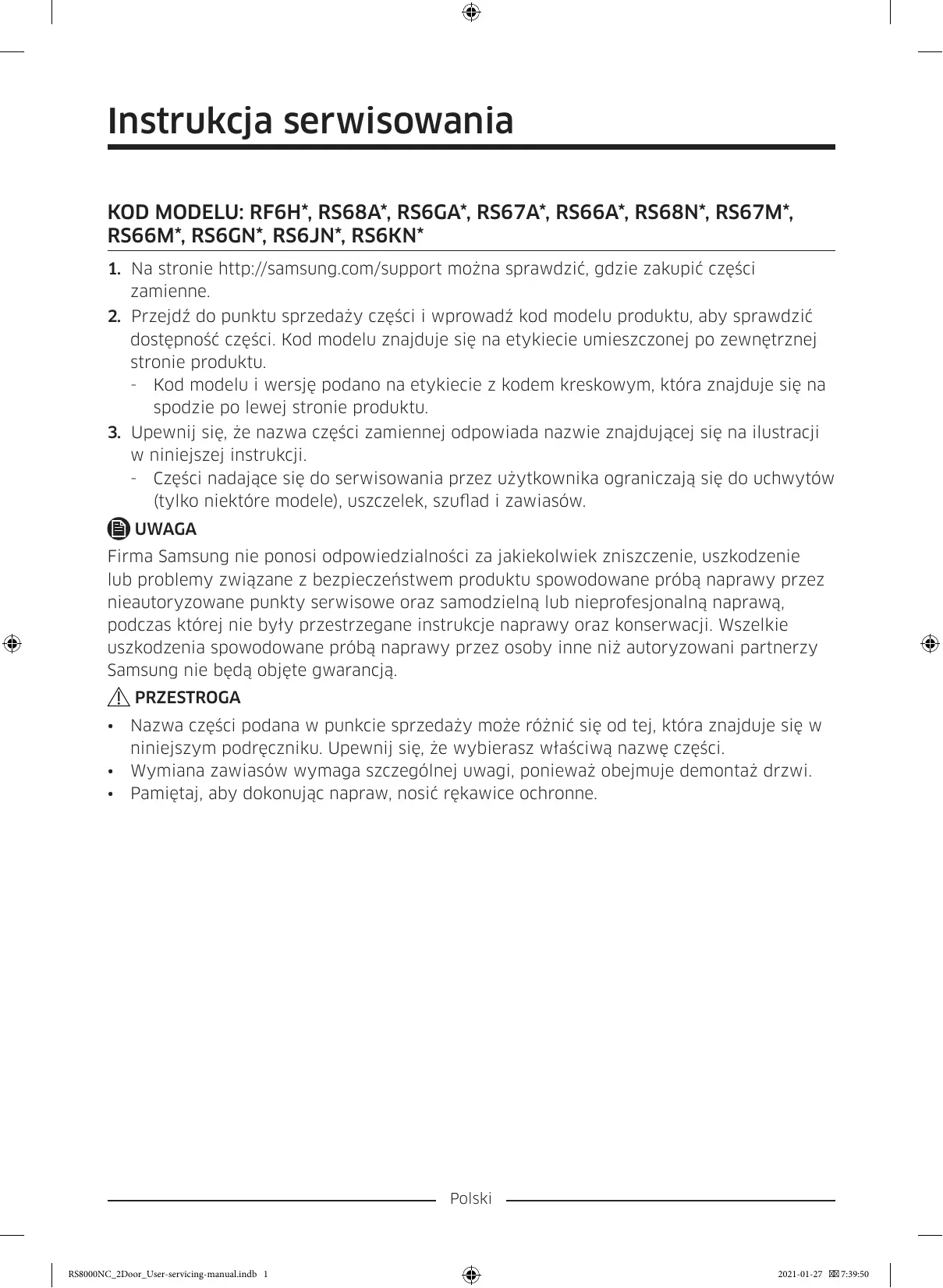

1. Na stronie http://samsung.com/support można sprawdzić, gdzie zakupić części

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części. Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi. Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. Polski RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:50 Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka 03 Szuflada 04 Zawias dolny 05 Etykieta z kodem kreskowym Polski RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:50 Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin. Polski RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:50 Wymiana szuflady PRZESTROGA Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice. Szuflady Lekko podnieś przód szuflady, a następnie wysuń ją. Szuflady na warzywa i owoce / produkty suszone i do przechowywania mięsa Aby wyjąć szufladę na warzywa i owoce z lodówki lub szuflady na produkty suszone z zamrażarki:

1. W pierwszej kolejności wyjmij znajdujące

się obok szuflady uniwersalne (w razie potrzeby).

2. Jeśli lodówka jest wyposażona w

pokrywę (A) szuflady na warzywa i owoce / produkty suszone, zdejmij pokrywę w podany niżej sposób. a. Wysuń szufladę do połowy. b. Pociągnij pokrywę, naciskając boki z tyłu (patrz oznaczenia na rysunku).

3. Delikatnie wyjmij szufladę na warzywa i

owoce/produkty suszone. Ponowny montaż szuflad Ponowny montaż szuflady wymaga wykonania instrukcji demontażu w odwrotnej kolejności. Polski RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:50 Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi. Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu. Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego. Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika. Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie. Sprawdź, czy zawias jest pewnie przymocowany do obudowy. Sprawdź, czy złącza przewodów są prawidłowo podłączone. Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby. Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz nasadowy (10 mm) Klucz imbusowy (5 mm) Polski RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:51 Wymiana zawiasów Odłączenie przewodu doprowadzającego wodę PRZESTROGA

Upewnij się, że węże doprowadzające wodę są podłączone zgodnie z kolorami. (Dotyczy tylko modelu z dozownikiem) Aby zapobiec wyciekom wody, każdy wąż doprowadzający wodę należy całkowicie wsunąć do środka przezroczystego łącznika. (Dotyczy tylko modelu z dozownikiem) Upewnij się, że powierzchnia węża doprowadzającego wodę nie jest uszkodzona. (Dotyczy tylko modelu z dozownikiem)

1. Pociągnij przewód doprowadzający wodę

od dołu z tyłu lodówki w kierunku do przodu. UWAGA Przewód doprowadzający wodę do lodówki stanowi przewód obiegu wody, który łączy rurę źródła wody z wężami systemu filtrowania wody w lodówce.

2. Aby odłączyć węże, naciśnij i przytrzymaj

przezroczysty łącznik (A), a następnie odłącz wąż doprowadzający wodę (B). PRZESTROGA

Nie działaj z nadmierną siłą na łącznik. Może to spowodować pęknięcie.

Polski RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:51 Demontaż drzwi PRZESTROGA Podczas tych czynności drzwi mogą wypaść i ulec uszkodzeniu. Aby nie dopuścić do wypadku, podczas wykonywania tych czynności zachowaj szczególną ostrożność.

1. Za pomocą wkrętaka krzyżakowego

odkręć osłony zawiasów (A) w górnej części każdych drzwi.

2. Otwórz drzwi, aby poluzować zawiasy i

zdjąć osłony zawiasów. Po zdjęciu osłon zamknij drzwi.

3. Odłącz wiązki przewodów elektrycznych.

4. Lekko unieś zacisk.

UWAGA Aby zapobiec uszkodzeniu zacisku lub obrażeniom ciała, nie należy unosić zacisku na siłę.

5. Pociągnij zacisk, aby go wyjąć.

Polski RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:39:52

6. Otwórz drzwi pod kątem 90 stopni.

Trzymając drzwi, wymontuj zawias. PRZESTROGA Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika. Polski RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:52 Zawias dolny

1. Połóż urządzenie na podłodze.

Zawias dolny Czynność tą muszą wykonać co najmniej 2 osoby. Przed przystąpieniem do powyższej czynności należy dopilnować, aby odłączyć przewód zasilający. Zawias dolny

(Tylko przy lewym dolnym zawiasie)

3. Usuń wodę znajdującą się w wężu.

(Tylko przy lewym dolnym zawiasie) Wyciągnij wąż z łącznika

4. Odkręć śrubę (3 szt.).

(Za pomocą klucza maszynowego lub klucza oczkowego 10 mm)

5. Zdejmij zawias dolny L/P.

6. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i/lub dolnego. PRZESTROGA

Należy sprawdzić, czy złącza przewodów są prawidłowo podłączone. Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. Polski RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:52 Ponowne podłączenie węży doprowadzających wodę Gdy lodówka przejdzie przez wejście, ponownie podłącz węże doprowadzające wodę. PRZESTROGA

A. Środek przezroczystego łącznika Upewnij się, że węże doprowadzające wodę są podłączone zgodnie z kolorami. Aby zapobiec wyciekom wody, każdy wąż doprowadzający wodę należy całkowicie wsunąć do środka przezroczystego łącznika. Po ponownym podłączeniu węży doprowadzających wodę wsuń je pod szafkę i umieść na zaczepie. PRZESTROGA

Należy sprawdzić, czy złącza przewodów są prawidłowo podłączone. Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. Polski RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27 7:39:52 Návod k servisním úkonům KÓD MODELU: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
