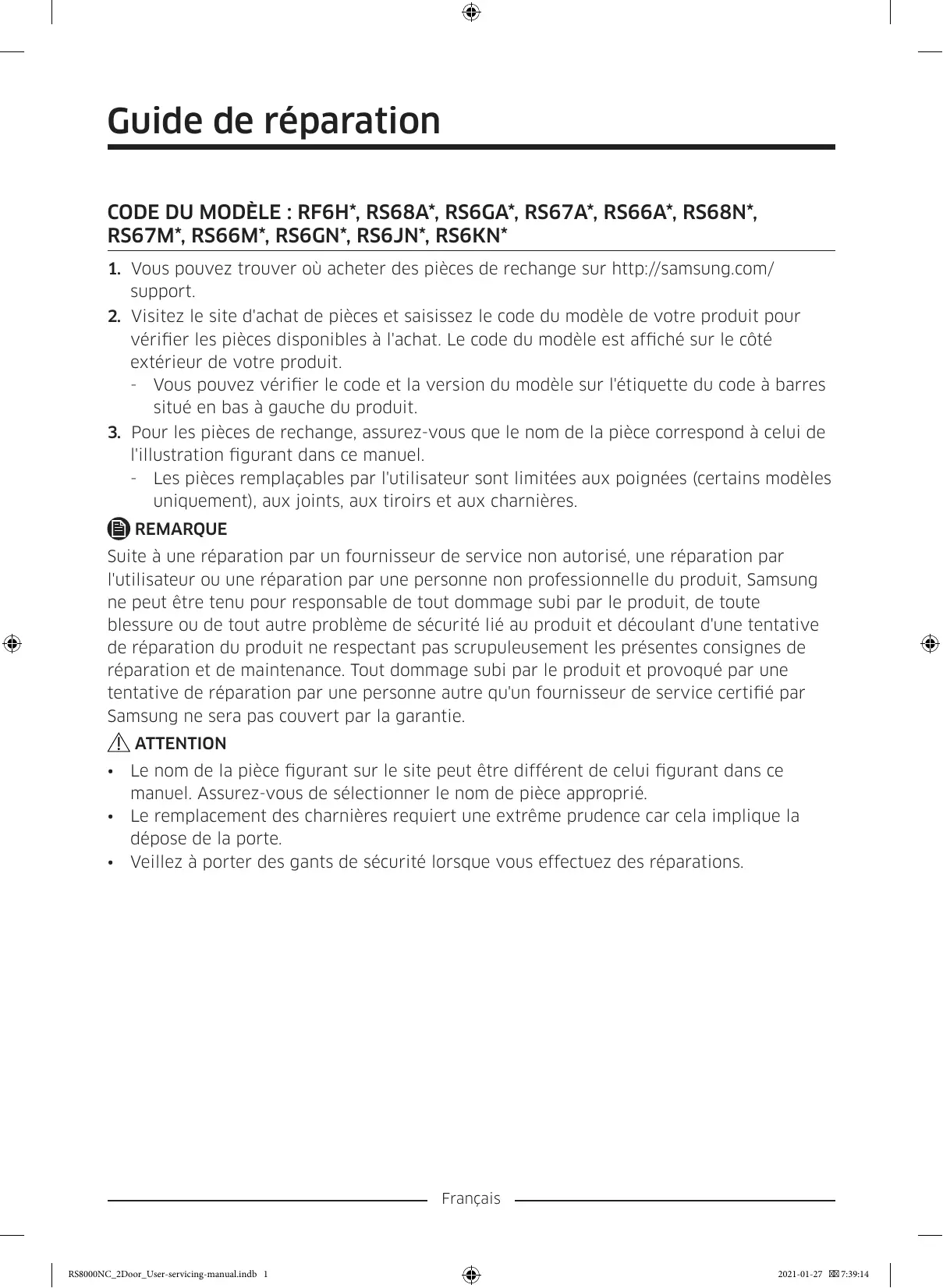

Guide de réparation CODE DU MODÈLE : RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN* 1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/ support. 2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit. - Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit. 3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie. ATTENTION • • •

Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte. Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays. 01

01 Charnière supérieure

04 Charnière inférieure

05 Étiquette du code à barres

Remplacement du joint ATTENTION Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Remplacement du tiroir ATTENTION Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Tiroirs Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Tiroir à légumes/aliments secs et viande Pour retirer le tiroir à légumes du réfrigérateur ou le tiroir à aliments secs du congélateur : 1. Tout d'abord, retirez les tiroirs multiusages autour, si nécessaire.

2. Si votre réfrigérateur est doté d'un cache (A) pour le tiroir à légumes/ aliments secs, retirez ce cache en procédant comme suit. a. Tirez sur le tiroir pour l'ouvrir de moitié. A

b. Tirez sur le cache tout en appuyant sur les bords arrière (selon les indications sur l'illustration). 3. Tirez doucement le tiroir à légumes/ aliments secs vers l'extérieur.

Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le sens inverse.

Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION • • •

Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes. Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait. Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. Vérifiez que l'arbre est correctement serré sur la charnière. Vérifiez que la charnière est correctement fixée à la caisse. Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme

Tournevis à tête plate

Clé à douille (10 mm)

Clé hexagonale (5 mm)

Remplacement des charnières Débranchement du tuyau d'eau ATTENTION • • •

Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. (uniquement pour le modèle avec distributeur) Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. (uniquement pour le modèle avec distributeur) Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le modèle avec distributeur) 1. En partant de la partie basse à l'arrière du réfrigérateur, faites sortir le tuyau d'eau à l'avant. REMARQUE Le tuyau d'eau du réfrigérateur est un tuyau de circulation de l'eau qui se raccorde entre le conduit d'eau au niveau de la source d'eau et les flexibles au niveau du système de filtrage de l'eau de votre réfrigérateur.

2. Pour débrancher les flexibles, maintenez le coupleur transparent (A) enfoncé et détachez le tuyau d'eau (B).

ATTENTION A N'exercez pas une force excessive sur le coupleur. Vous pourriez le casser.

Retrait des portes ATTENTION La porte peut glisser ou tomber et s'endommager pendant ces étapes. Afin d'éviter tout accident, faites preuve d'une extrême vigilance lorsque vous réalisez ces opérations. 1. Utilisez un tournevis cruciforme pour dévisser les caches des charnières (A) en haut de chaque porte.

2. Ouvrez les portes pour desserrer les charnières, puis retirez les caches des charnières. Une fois les caches retirés, fermez les portes.

3. Débranchez le faisceau électrique.

4. Soulevez doucement le collier de serrage. REMARQUE Pour éviter d'endommager le collier de serrage ou de vous blesser, ne soulevez pas le collier de serrage avec force.

5. Tirez le collier de serrage pour le retirer.

6. Ouvrez la porte à 90 degrés. Tout en tenant la porte, retirez la charnière. ATTENTION Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

Charnière inférieure 1. Déposez l'ensemble. ATTENTION • •

Charnière inférieure

L'intervention nécessite plus de 2 personnes. Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

Charnière inférieure 2. Débranchez le tuyau. (Charnière inférieure gauche uniquement) 3. Évacuez l'eau dans le tuyau. (Charnière inférieure gauche uniquement)

Tirez sur le guide et le tuyau. 4. Retirez les boulons (x3). (À l'aide d'une clé ou d'une clé polygonale de 10 mm)

5. Retirez la charnière inférieure gauche/ droite.

6. Procédez au réassemblage en suivant la procédure de démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure. ATTENTION • •

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Rebranchement des tuyaux d'eau Une fois que vous avez réussi à faire passer le réfrigérateur, raccordez à nouveau les tuyaux d'eau. ATTENTION •

A A. Centre du coupleur transparent

Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. Après avoir rebranché les tuyaux d'eau, poussez-les sous le meuble et disposezles sur le crochet.

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
