Produkttyp	Trådlös robotgräsklippare
Märke	Einhell
Modell	FREELEXO 500 BT
Märkspänning	18 V
Klippbredd	18 cm
Klipphöjd	20–60 mm (kontinuerlig justering)
Antal blad	3 svängbara blad
Maximal lutning	35 %
Vikt	9,0 kg
Skyddstyp	IPX4
Ljudtrycksnivå	48,7 dB(A)
Garantity de ljudeffektnivå	59,4 dB(A)
Motorvarvtal	3100 varv/min
Rekommenderad yta	Upp till 500 m² (8 timmars klippning per dag)
Strömförsörjning laddstation	Strömadapter 100-240 V ~ 50/60 Hz, utgång 18 V DC 1,8 A
Batterityp	Litiumjon 18 V (kompatibel med Power X-Change)
Anslutning	Bluetooth (Einhell-app)
Säkerhetssensorer	Lyft-, lutnings-, hinder- och regnsensor
Leveransomfattning	Robot, laddstation, strömadapter, batteri, laddare, begränsningskabel (150 m), reservblad, krokar, insexnyckel, måttstock
Underhåll	Rengöring med fuktig trasa, inget vatten under tryck; byt blad ungefär var 3:e månad
Reparerbarhet	Reservdelar finns (blad, batteri); reparationer av auktoriserad service

Vanliga frågor - FREELEXO 500 BT EINHELL

Hur installerar jag begränsningskabeln?

Lägg kabeln plant på marken eller gräv ner den upp till 5 cm djup. Fäst den med medföljande krokar (max 1 m mellanrum). Skapa en sluten slinga runt klippområdet. För öar (träd, rabatter) ska kabeln läggas dubbel och parallell. Lämna 1 m extra kabel i ändarna för justeringar.

Hur ställer jag in eller ändrar PIN-koden?

Standard-PIN-koden är 1-2-3-4. För att ändra den, lås upp kontrollpanelen, tryck samtidigt på 4 och OK tills LED-lamporna blinkar, ange en ny 4-siffrig kod, bekräfta med OK, ange sedan koden igen. Anteckna den nya PIN-koden. Om du glömmer den, använd en USB-minne för att generera en PUK-kod och kontakta kundtjänst.

Vad gör jag om gräsklipparen inte återvänder till laddstationen?

Kontrollera att den gröna LED-lampan på stationen lyser. Se till att begränsningskabeln är korrekt ansluten till terminalerna + och S1. Ta bort hinder på kabeln och se till att inga slingor korsar varandra. Om problemet kvarstår, placera stationen på en plan yta och lämna en rak passage på minst 2 m framför.

Hur byter jag klippbladen?

Stäng av gräsklipparen (huvudströmbrytare OFF) och använd handskar. Lossa skruvarna på knivskivan, ta bort de tre slitna bladen och ersätt med nya. Dra åt skruvarna ordentligt. Använd endast originalblad (art.nr 34.140.20). Byt alltid alla tre bladen samtidigt för att säkerställa balansen.

Hur fungerar regnsensorn?

Den inbyggda regnsensorn detekterar fukt. När det regnar återvänder gräsklipparen automatiskt till laddstationen och väntar tills sensorn är torr, och stannar sedan ytterligare 2 timmar innan den återupptar klippningen. Du kan aktivera/avaktivera denna funktion via Einhell-appen.

Vilken är den rekommenderade maximala ytan?

För effektiv klippning är den rekommenderade ytan cirka 500 m² med en daglig arbetstid på 8 timmar. Anpassa klipptiden via kontrollpanelen eller appen beroende på trädgårdens komplexitet (hinder, lutningar).

Hur laddar jag batteriet?

Gräsklipparen laddar automatiskt när den återvänder till laddstationen. Du kan också ladda batteriet separat med medföljande laddare. Stationens LED är röd under laddning och grön när batteriet är fullt. Håll en omgivningstemperatur mellan 5 °C och 40 °C. Ladda inte i fuktig miljö.

Vad betyder en fast röd alarm-LED?

En fast röd alarm-LED (röd fast) indikerar ett fel. Till exempel 'gräsklipparen lyft' (lyftsensor aktiverad >10 s) eller 'gräsklipparen fast' (hinder upptäckt 10 gånger per minut). Tryck på OK för att kvittera felet och starta sedan om via kontrollpanelen. Om felet kvarstår, kontrollera hinder eller kabelinstallationen.

Hur justerar jag klipphöjden?

Stoppa gräsklipparen med STOP-knappen. Vrid på klipphöjdsjusteringsratten (4) för att kontinuerligt justera höjden från 20 till 60 mm. Börja alltid med en hög höjd och minska gradvis tills önskat resultat uppnås. Klipp aldrig gräs högre än 60 mm utan föregående klippning.

Kan jag använda gräsklipparen utan begränsningskabel?

Nej, begränsningskabeln är nödvändig för att avgränsa klippområdet och guida gräsklipparen till laddstationen. Utan kabel kan gräsklipparen inte fungera korrekt. Kabeln måste bilda en sluten slinga som är ansluten till laddstationen (terminaler + och S1).

BRUKSANVISNING FREELEXO 500 BT EINHELL

Udgangsspending: 18 V d. c.

Udgangsstrøm: 1,8 A

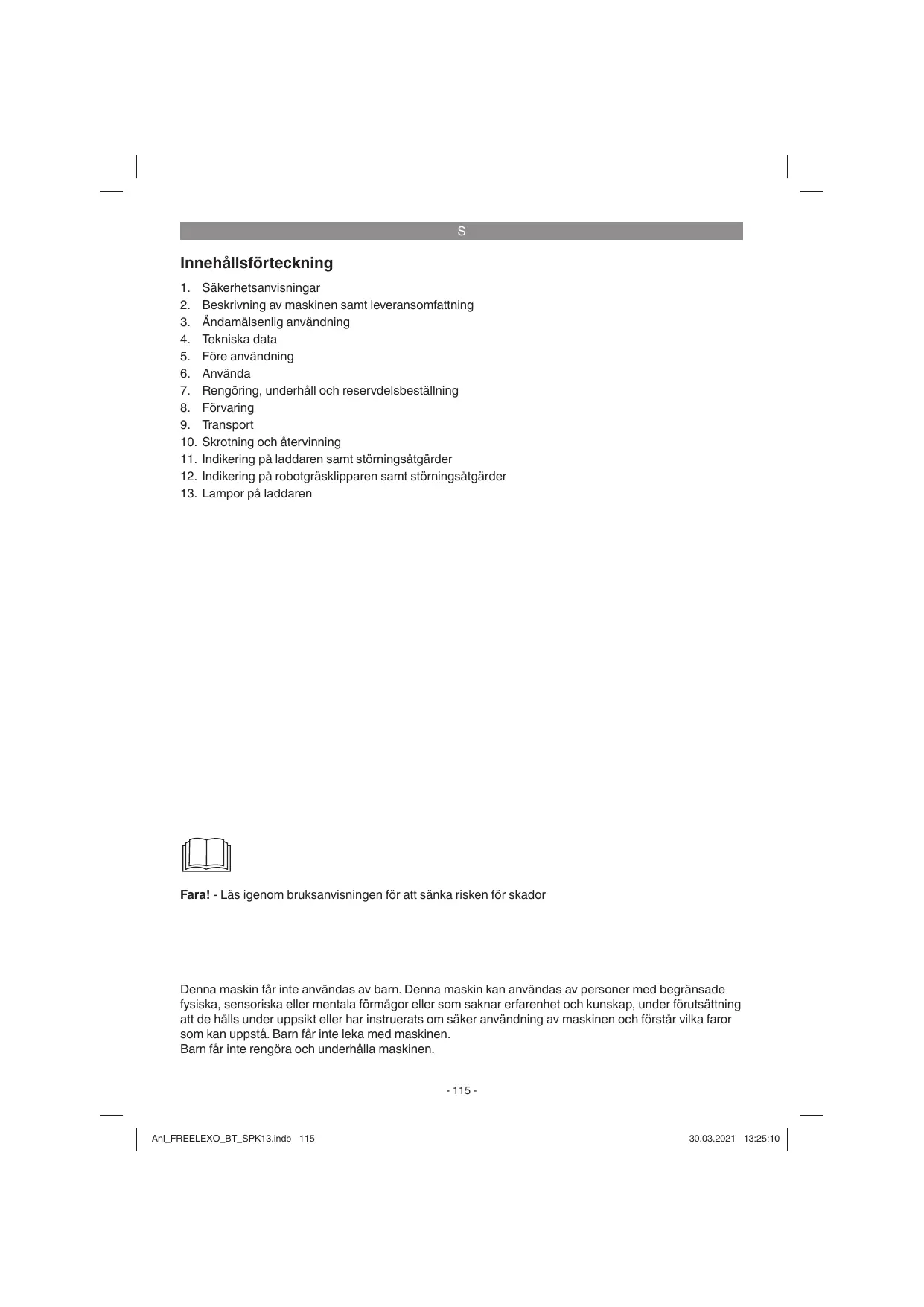

Innehållsforteckning

1. Sakerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamälsenig användning
4. Tekniska data
5. Färe användning
6. Anyanda
7. Rengöring, underhalb och reservdelsbeställning
8. Forvaring
9. Transport
10. Skrotning och atervinning
11. Indikering på laddaren samt störningsåtgärder
12. Indikering på robotgrasklipparen samt störningsåtgård
13. Lampor på laddaren

Fara! - Lásigenom bruksanvisingen für att sänka risken für skador

Denna maskin fär inte användas av barn. Denna maskin kan användas av personer med begränsade fysiska, sensoriska eller mentala formågor erler som saknar erfarenhet och kunskap, under forutsättning att de hälls under uppsikt erler har instruerats om söker användning av maskinen och Förstär vilka faror som kan uppsta. Barn fär inte leka med maskinen.

Barn fär inte rengöra och underhälla maskinen.

S

Fara!

Innan maskinen kan användas mäste särskilda sakerhetsanvisingar beaktas for att Förhindra olyckor och skador. Läs dārfor noggrant igenom denna bruksanvising och dessa sakerhetsanvis- ningar. Forvara dem på ett sakt stalle sa att du alltid kan hitta önskad information. Om maskinen ske overlatas till andra personer maste även denna bruksanvising och dessa sakerhetsanvis- ningar medfolja. Vi övertar inget ansvar for olyckor eller skador som har uppstätt om denna bruksanvising ell er sakerhetsanvisingarna asidosatts.

Gällande sakerhetsanvisningar finns i det bifoga de hättet.

Varning!

Läsigenom alla sakerhetsanvisningar, instruktioner, Bilder och tekniska data som finns på detta elverktyg. Om nedanstående instruktioni er inte beaktas finns det risk for elektriska slag, brand eller allvarliga persorskador.

Spara på alla sakerhetsanvisningar och instruk tioner for fremtida bruk.

Förklaring av symbolerna som används (se bild 14)

A. WARNING - Lösigenom braksanvisingeninnan du tar maskinen i drift!
B. WARNING - Beakta tillrackigt sakerhetsavstand nar maskinen anvands!
C. WARNING - Aktivera spärranordningen inför arbeten på maskinen eller om den skä lyftas! OBS! - Rör inte vid roterande knivar!
D. WARNING - Åk inte med ovanpå maskinen! OBS! - Rör inte vid roterande knivar!
E. Skyddsklass II (dubbelt isolerad)
F. Laddningsbara batterier fär endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats (minst 40% ) innan de laggs undan for forvaring.
G. Likspanningsomrktare
H. Skyddsklass III
I. Trög säkring 3,15 A
J. Isolertransformator med kortslutningskydd
K. Endast avsedd for använding i torra utrymen.

Obs!

Dra ut stickkontakten inför Åskväder och kopla loss gränsträden frän laddningsstationen.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Installnng av klippningshobjden

2. Robotgräsklippare

3. Manoverpanel
4. STOPP-knapp
5. Regnsensor
6. Bärhandtag
7. Huvudströmbrytare
8. Bakhjul
9. Batterilock
10. Knivar
11. Knivskiva
12. Framhjul
13. Nätdel (nätdelskabel)
14. Fästkrok
15. Fästskruv
16. Kabelkoppling
17. Reservknivar
18. Gränstråd
19. Laddningsstation
20. Laddningsstift
21. LED-indikering
22. Laddbart batteri
23. Laddare
24. Insexnyckel
25. Linjal (kan losses)

2.2 Leveransomfattning samt packa upp maskinen

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig takontakt med vart servicecenter erer butiken där du köpteprodukten inom fem dagar after att du köpte articeln. Tänk på att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialietamtforpacknings-och transportsakringar (omforhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om mögligt på forpackningen tills garantitiden har gatt ut.

S

Fara!
Produkten och forpackningsmaterialiet ar
ingen leksak! Barn fär inte leka med plastpäsar, folie eller smådeler! Risk För att barn sväljer delar och kvävs!

Leveransomfattning, monteringsmaterial och tillbehör (medfoljer delvis ej)

Leveransomfattningen beskrivs i bifogat informati- onsblad som medfoljer leveransen.

Robotgräsklippare
Nätdel (nätdelskabel)
Laddningsstation
Fästskruvar (4 st)
Reservknivar
Fastkrok
Gränstråd
Kabelkoppling
Insexnyckel
Laddbart batteri
Laddare
- Linjal (kan losses)
Original-bruksanvisning
Sakerhetsanvisiningar

Erforderliga hjälpmedel (medfoljer ej)

Hammare
Tang
Avisoleringstang
Vattenpass (tillval)

3. Åndamålsenig användning

Robotgräsklipparen ar avsedd für privat bruk i hemma- eller koloniträdgårdar och endast for klippning på grönytor.

Maskinen fär endast användas till sitt avsedda andamål. Användninger som sträcker sig utöver detta användningsområde definieras som ej avsedd användning. För materialskador eller persökador som resulterar av saban användning ansvarar användaren själv. Tillverkaren övertar inget ansvar.

Tänk på att väraprodukter endast fär användas till ändamålsenigt syfte och inte har konstruerats for kommersiell, hantverksmässig eller industriell användning. Vi ger dārfor ingen garant om maskinen används inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktivitet.

4. Tekniska data

Spanning 18V

Motorvarvital 3100 min

Kapslingsklass IPX4

Skyddsklass . III

Vikt 9,0 kg

Klippbredd 18 cm

Antal knivar 3

Max.stigning 35%

Ljudtrycksinva LdA 48,7 dB (A)

Osakerhet K 3 dB (A)

Ljudeffektniva Lw 59,4 dB (A)

Osakerhet K 3 dB (A)

Installingning av

klippningshöjden 20-60 mm; steglös

Tillaten langd for gränstrad max. 250 m

Gränstråd med antennfunktion

Driftfrekvensband. 0-148,5 kHz

Ingångsspänning 100-240 V ~ 50 /60 Hz

Utgangsspanning 18V DC

Utgangsström 1,8 A

Skyddsklass .I/回

Bullervarden har bestamts enigt standarderna EN ISO 3744:1995 och ISO 11094:1991.

Varning!

Denna maskin genererar ett elektromagnetiskt falt under drift. Under vissa omständigheter kan detta falt paverka aktiva erller passiva medicinska implantat. For att reducera risken for allvarlga erderodliga personskador, rekommenderar vi att personer med medicinska implantat kontaktar sin likare och tillverkaren av det medicinska implantatet innan maskinen anvands.

S

5. Färe användning

Läsigenom den kompletta bruksanvisingen innan du börjar installerera robotgräsklippenk. Kvaliteten på installationen spelar en viktig roll for hur bra robotgräsklippencen senarekommen att fungera.

Robotgräsklipparen väljer sin riktning slumpmässigt. Trädgården klipskomplettnar robotgräsklipparen bearbetar alla ytor som befinner sig innanfor gränsträden (18). När robotgräsklipparen känner av en rätt installerad gränstråd (18), vander robotgräsklipparen och kör i en annan riktning inom området. Alla områden inom denna yta som skaa skyddas. t.ex.trädgårdsdammar, tränd, Möbler ellermblosterrabatter, maste även avgransas med gränstråd (18). Gränsträden (18) maste bilda en sluten krets. Om robotgräsklipparen stöter emot ett hinter inom klippningsområdet, kör den bakat och fortsetter att klippa i en annan riktning (bild 3).

5.2 Sensorer

Robotgräsklipparen ar utrustad med flera sakerhetssensorer.

Lyftensor:

Om robotgräsklipparen lyfts upp från marken baktill med mer än 30^ ,kommen robotgräsklipparen och knivarnas rotation (10) genast att stoppas.

Lutningssensor:

Om robotgräsklipparen lutar für mycket i en riktning,kommen robotgräsklipparen och knivarnas rotation (10) genast att stoppas.

Hindersensor:

Robotgräsklipparen känner av hinder vid gräsklippningen. Om robotgräsklipparen kolliderar med att hinder,kommen robotgräsklipparen och knivarnas rotation genast att stoppas. Robotgräsklipparen kor direfter bakat bort frän hindret.

Regnsensor:

Robotgräsklipparen ar utrustad med en regnsensor (5) som Förhindrar att robotgräsklipparen kör i regn. Robotgräsklipparen kör tillbaka till sin laddningsstation (19) när den har känt av regn. I stationen laddas den upp komplet. Efter att regnsensorn (5) har torkat welt, stannar robotgräsklipparen kvar i laddningsstationen (19) i två timmar. Kortslut inte de báda metallssensorerna med metall eller att annat ledande material. Dettakommen att begränsa robotgräsklipparens Funktion.

5.3 Forberedelser

Gör en skiss av din gräsmatta. Rita in hinder och lagg upp en plan hur du vill skydda dessa.

Därmed blir det enklare att hitta en bra position for laddningsstationen (19) och lagga gränsträden (18) runt om buskar, blomsterrabatter osv (bild 4). Om grasmattans Höjd överstiger 60 mm måste den klippas sa att robotgräsklipparen inte överbelastas for mycket, vilket i sin tur församrar drifteffektiviteten. Använd en vanlig gräsklippare eller en trimmer.

Ta bort alla lösä foremål frän gräsmattan som kan skadas av robotgräsklipparen eller som kan skada robotgräsklipparen.

Häll följande verktyg i beredskap: Hammare, täng, avisoleringstång och vattenpass (tilval).

Montera batteriet

Öppna batterilocket (9) genom att dra i sparren. Tryck in sparrknappen for batteriet (22) och skjut sedan in batteriet (22) i det härfor avsedda batterifastet. Stäng batterilocket (9) och se till att det snapper in ratt (Bild 10).

5.4 Laddningsstation

5.4.1 Placering av laddningsstationen

Bestam forst den basta platsen for laddningsstationen (19). Det kravs ett utomhusuttag som permanent avger ström sa att robotgräsklipparen alltid fungerar. Laddningsstationen (19) maste placeras pa en jämny tya i hójd med grassvalen. Se till att omrädet ar platt och torrt. Välj en plats i skuggan eftersom batteriet (22) helst ske laddas i en sval omgivning (bilda 5a). Kontrolera dessutom att gränsträden laggs rakt minst 2 m framfor laddningsationen (19). Kurvor direkt framfor laddningsstationen (19) kan leda till svårgheter vid indockningen inför laddning.

5.4.2 Lokalisering av laddningsstationen

När batteriet (22) ar nastan tomt kör robotgräsklippanen tillbaka till laddningsstationen (19). Robotgräsklippanen foljer gränstråden (18) tillbaka i motsols riktning till den när laddningsstationen (19). Därfor ar det viktigt att laddningsstationen (19) alltid placeras i rättjusteratläge (Bild 5b).

5.4.3 Ansluta laddningsstationen till nätdelen

1. Kontrollera innan laddningsstationen (19) ansluts till stromforsorjningen att natspanninger uppgar till 100-240 V vid 50 / 60Hz
2. Anslut natalden (13) direkt till ett stickuttag.
   Använd inte kabeln till andra ändamål.
3. Använd inte nätdelen (13) om den är skadad. Om kablar eller nätdelen (13) är skadad mås

S

te du genast kontakta en behörig elinstallator som kan ombesörjbyte.

1. Ladda inte robotgräsklipparen i faktig omgiv- ning. Ladda inte robotgräsklipparen vid temperaturer over +40^ eller under +5^
2. Se till att robotgräsklipparen och nätdelen (13) har tillräckligt avstand till vatten, varme-källor och kemikalier. Se till att nätdelens (13) kabel intekommen i narheten av skarpa kan-ter for att undvika skador.
3. Anslut natalden (13) till laddningsstationen (19) (Bild 5c).

For att batteriet (22) i robotgrasklipparen skakunna laddas redan under installationen, skarobotgrasklipparen forst slas pa med huvudstrombrytaren (7) och sedan stallas in i laddningsstati- onen (19).

5.4.4 Information on laddning

Robotgräsklipparen kör tillbaka till laddningsstationen (19) i en av foljande situationer:

Du skickar tillbaka robotgrasklipparen manu-elt.
- Batteriets laddningsnivà sjunker under 30 %.
Den dagliga arbetstiden ar avslutad.
Regnsensorn har lost ut.
Robotgräsklipparn er overhettad.

Robotgräsklipparen kör automatiskt长期以来 med gränstråden (18) och tillbaka till laddningsstationen (19).

När robotgräsklipparen ske köra tillbaka till laddningsstationen (19) söker den after gränsträden (18) och kör sedan motsols长期以来 med gränsträden (18).

Medan batteriet (22) laddas lyser LED-indikerin gen (21) på laddningsstationen (19) rott.

När LED-indikeringen (21) på laddningsstationen (19) lyser grönt har batteriet (22) laddas klart.

After att batteriet har laddats klart kan robotgrasklippen Återuppta grasklippningen ell er stannar kvar i laddningsstationen (19) fram till nasta arbetstidsfonster.

Omett hinder befinner sigpå gränstråden (18)
när robotgräsklipparen kör tillbaka till laddningsstationen (19),kommen robotgräsklipparen att stanna framfor hindret after flera forsök.
Robotgräsklipparen kan dä inte köra tillbaka till laddningsstationen (19).Ta bort alla hinder på gränstråden (18).

Om batteritemperaturen (22) överskrider 45^ kommen laddningen att avbrytas for att undvika skador på batteriet. Efter att temperaten har sjunkitkommen laddningen att fortssätta automa

tiskt.

Om temperaturen i styrningen till robotgrasklipparen överskrider 75^ kommen robotgrasklipparen att kora tillbaka till laddningsstationen (19). Efter att temperaturen har sjunkit ingenkommen arbetet att äterupptas ingen enligt gällande inställningar. Om batteriet (22) blir tomt innan robotgrasklipparen har natt tillbaka till laddningsstationen (19), kan robotgrasklipparen inte langre startas. Bär tillbaka robotgrasklipparen till laddningsstationen (19) och lat huvudströmbrytaren (7)STA kvar i tillslaget Lage. Robotgrasklipparen laddas automatiskt.

5.5 Grünstråd

OBS! Kapade gränstrádár och följdskador tacks inte av garantin!

5.5.1 Lögga gränsträden

Gränsträden kan laggas saväl på marken som nedgräv i marken. Om marken arHard och torr finns det risk for att fästkrokarna (14) bryts söder;nár de slas in. Bevattna grasmattan innan du installerar gränsträden (18) om marken ar mycket torr.

• Installera på marken

Lagg ut gränstråden (18) på marken och fasp den med bifogade fästkrokar (14) om du inte har for avsikt att vertikalskärera eller lufta din gräsmatta vid ett senare tillfalle. De Första veckorna medan du använder robotgräsklipparen kan du fortfarande anpassa gränsträdens position. Efter en viss tidkommen gras att växa over gränstråden sa att den därefter inte langre syns. Installera gränstråden med max. 1 m avstand mellan fästkrokarna (14). Minska avständet mellan fästkrokarna om grämattan ar ojämn. Undvik situationer som innebär att tråden inte ligger emot marken. Kontrolera att gränstråden inte kan kapas av robotgräsklipparen.

• Installera i marken

Grav ned gränstråden max. 5 cm djupt. Därmed kan man forhindra att gränstråden (18) skadas nar gräsmattan vertikalskärs eller luftas.

Mark!

Reservera 1 m trad vid den bakreänden av laddningsstationen sa att du kan gora minre korrigeringar i afterhand.

S

5.5.2 Avsmalingar

Om grasmattan innehaller en avsmalning kan robotgrasklipparen fortfarande anvandas vid denna plats sa lange korridorens bredd ar minst 1,4 m (80 cm mellan gränstrådarna) och langden ar max. 8 m (Bild 3).

5.5.3 Avstand till tradgardsgransen

När robotgräsklipparen närmar sig en gränstråd (18)kommen denna trad att detekteras av sensorer i robotgräsklpparens framdel. Innan robotgräsklipparen svänger kör den Först over gränstråden (18) med upp till 30 cm. Beakta detta när du planerar ytan som sca klippas (Bild 6a).

5.5.4 Lögga traden vid hörn

Undvik att lögga gränstråden (18) i en rät vinkel (90^) vid hörn. För att vara saker på att robotgräsklipparen inte körs forl langt utover gränstråden (18) ska gränstråden (18) i stället laggas enligt beskrivningen i bild 6b.

5.5.5 Beräkna stigningen langs med gräsmattan

Robotgräsklipparen kan klara av stingigar upp till 35% . Undvik)darfor stingigar som ar annu brantare. Stingingen kan bestämmas utifrnan hójdskillnaden langs med ett visst avstand (Bild 6c).

Exempel: a/b = 35 cm/100 cm = 35 %

5.5.6 Installera gränsträden på stigningar

På stignigar finns det risk För att robotgräsklippen böjar glida, särskilt om gräset ar vätt, och)därefter kör over gränstråden (18).Därfor rekommenderar vi att du beaktar foljande punkter (bild 6d):

• Vid den övre delen av en slant bör gränsträden (18) inte installereras vid lutningar over 35%. Beakta ett avständ på 30 cm till hinder och gräskanter.
• Vid den undre delen av en slant bör gränsträden (18) inte installereras vid lutningar over 17%. Beakta ett avständ på 40 cm till hinder och gräskanter.

5.5.7 Körvögár och stenlagda gängar

• Atskij upphojda gängar, ytor med singelsten ell er tackbark, djupt liggande rabatter ell liknande ytor. Lagg gränstråd (18) med minst 30 cm avstand (Bild 6e och 6g).
  Gängvägar som ligger på sama Höjd som grassvalen behöver inte skiljas Åt eftersom de helt enkelt kan köras über med robotgräsklippen. Gränsträden (18) fär även laggas über

gāngar (Bild 6f och 6g).

5.5.8 Begränsningsöar

Skydda hinder inom ytan som sca klippas genom att bestämba begräsningsöar. Därmed kan du undvika kollisioner med känsliga objekt, trädgårdsdammar, träd, möbler, blomsterrabatter osv (Bild 6h och 6i).

Rulla ut gränstråden (18) från kanterna till objekten som ska skyddas.
Fixera gränstråden (18) med fästkrokar (14) i medsols riktning rund om objektet som ská skyddas.
- Omgärda begränsningsöarna komplett och led tillbaka gränstråden (18) till sama punkt)där du lämnde gräskanten.
- Avständet mellan begränsningsöarna bör uppgá till minst 0,8 m. I annat fall måste du forena objekten till en gemensam begränsningsö (Bild 6h).
- Gränstråden (18) till och frän begränsningsön, skå laggas parallellt och mycket nara varandra. - Obs! Gränstrådarna (18) fär inte korsa varandra! - Fixera de parallella gränstrådarna (18) gemensamt med SAMMA fällstkrok (14) i marken (Bild 6i).
- Inom detta omradekommen robotgraskipparen att kora over bada gränstradar (18), menkommen att stannar vid enkla gränstradar (18).

5.5.9 Hinder

Hinder vars hojd overstiger 10 cm (bild 6j)

Fasta hinder med en hojd over 10 cm, t.ex.
träd, vaggar, staket, trädgårdsmöbler detek-teras av kollisionssensorerna. Om robotgräsklipparen kollarar med att hinder,kommen den att stanna, körä tillbaka och sedan svänga for att fortsätta klippninger i en annan riktning. Mjuka, instabila och vardefulla hinder maste skyddas med en begränsningsö av gränstränd.

Stenar och laga hinder

Stenar, klippor och laga hinder under 10 cm som finns i klippningsområdet måste skyddas eftersom det annars finns risk for att de körs over av robotgräsklipparen. I annat fall finns det risk for att robotgräsklipparen skadas och blockeras.

• Träd (bild 6k)

Robotgräsklipparen hanterar trad som hinder. For det fall att trädrotter sticker upp ur marken med mindre an 10 cm skä detta område skyddas. Därmed kan du forhindra att röttterna och

S

robotgräsklipparen skadas. Häll minst 30 cm avständ mellan gränstråden (18) och hindret.

5.6 Ansluta laddningsstationen

Avsluta laggningen av den kompletta gränstråden (18) innan den ansluts till laddningsstationen. Reservera 1 m extra gränstråd (18) vid bádaändarna für att kunna korrigera i afterhand. Använd en avisoleringstäng for att avisolera gränstråden (18) med 10 till 15 mm vidändarna for anslutning till laddningsstationen (19). Dra ut stickkontakten innan du ansluter gränstråden (18) till laddningsstationen (19). Gränstråden (18) vid framsidan av laddningsstationen (19) maste dras bakat med hjälp av kabelhällare på undersidan av laddningsstationen (19). För den främre gränstråden (18) genom sparen under laddningsstationen och genom det härfor avsedda hålet vid anslutningsområdet. Anslut denna till anslutningen "+" Anslut)darefter den bakre gränstråden (18) till anslutning "S1" (bild 7a).

Obs! Gränstrådarna (18) fär inte korsa varandra!

Uppratta därefter strömförsörningen. LED-indikeringen (21) på laddningsstationen (19) ska lysa konstant gront om installationen har genomförs rätt. Om lysdioden inte lyser måste ansluttingarna Först kontrolleras. Om lysdioden visserligen lyser, men inte konstant gront, måste du se after i tabellen "Indikering på laddningsstation samt störningsåtgärder" i slutet avenna bruksanvisning.

5.7 Slå på och kontrollera installationen

När LED-indikeringen (21) på laddningsstationen (19) lyser grön't ar klippningsområdet berett for robotgräsklipparen. Kontrollera Först att faskro-karna (14) vid gränstråden (18) har slagits ned helt. Ställ robotgräsklipparen ca. 3 m bakom laddningsstationen (19) framfor gränstråden (18). Robotgräsklipparen ska stå i 90^ vinkel mot gränstråden (18) (bild 7b). Slå på huvudströmbrytaren (7) (ON) (bild 8).

Häll POWER-knappen (60) på manöverpanelen (2) intryckt i två sekunder. Lås upp robotgräsklipparen med hjälp av PIN-koden och bekräfta inmatningen med knappen "OK" (61) (se kapitel "Sparranordning / PIN").

Tryck på knappen "HOME / 3" (64) och sedan på knappen "OK" (61). Nu följer robotgräsklipparen gränstråden (18) i motsols riktning. Observera robotgräsklipparen medan den kör langs med gränstråden (18) tills den stär i laddningsstatio

nen (19) på nytt. Om problem uppSTAR med robotgrasklipparen vid ett visst stalle, kan du korrigera gränstråden (18) och därefter upprepa körningen. Batteriet (22) i robotgrasklipparen laddas nu komplett. Om problem uppSTAR nár robotgrasklipparencka docka in, kan det vara nödvändigt att positionera om laddningsstationen (19) i sidled tills indockningen fungerar felfritt.

Med den röda STOPP-knappen (3) kan du alltid stoppa robotgräsklipparen. After att STOPP-knappen (3) har tryckts in stoppas robotgräsklipparen som sedan vänter på nasta kommando.

5.8 Fasta laddningsstationen

Efter att du har kontrollerat att robotgräsklipparen fungerar på avsett vis och du har bestamt en passande position for laddningsstationen (19), maste laddningsstationen (19) fixeras med fästskruvar (15). Skruva ned fästskruvara (15) kompletti marken med sexkantnyckeln (24) (Bild 7c).

5.9 Kapacitetsindikering for batteriet

Tryck på knappen for kapacitetsindikering for batteriet. Kapacitetsindikeringen visar batteriets laddningsnivå med tre lysdioder (bild 13b).

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

2 aller 1 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridis. Dra av batteriet fran maskinen och lát det svalna i rumstemporatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och ar därmed defekt. Dra av batteriet fran maskinen. Du fär inte langre använda eller försöka ladda ett defekt batteri.

Obs!

Om du anvanderett Multi-Ah-pack (t.ex.4-6 Ah) ske detta alltid stallas in pa den hogre kapacite- ten.Tack vare den skonsamma laddningen och urladdningen vid robotgrasklippare ar det inte nodvandigt att anvanda den lagre kapaciteten for att forlanga livslängden.

S

5.10 Ladda det laddbara batteriet med laddaren

1. Kontrollera att natspänningen som anges på markskylten stämmer overens med natspänningen i vagguttaget. Anslut laddarens (23) stickkontakt till vagguttaget. Den gröna lysdio- den börjar blinka.
2. Satt batteriet (22) på laddaren (23) (bild 13a).
3. Under punkten „Lampor på laddaren“ finns en tabell som forklarar vad de olika lysdioderna på laddaren betyder.

Medan batteriet laddas upp varms det en aning.
Detta ar helt normalt.

Om batteripaketet inte kan laddas maste du kon-trollera

att natspanning finns i vagguttaget
att det finns fullgodkontakt vid laddningskontakterna

Om batteripaketet fortfarande inte kan laddas maste du lamna in

laddaren
- och batteripaketet

till vár kunjtdjanstavdelning.

For en professionell returningering vill vi be dig att kontakta var kundtjänst aller butiken dar du kõpteprodukten.

När du returnerar eller avfallshanterar batter- rier eller batteridrivnaprodukter, måste du se till att dessa forpackas separat i plastpäsar for att undvika kortslutninger erller brand!

För att batteriets livslängd skä bli sä lang som möjigt ska batteriet alltid laddas i god tid. Detta ar alltid nödvändigt om du marker att maskinens prestanda börjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet forstörs!

6. Anvanda

6.1 Huvudströmbrytare

Robotgräsklipparen ar utrustad med en huvudströmbrytare (7). Använd huvudströmbrytaren (7) für att slå på (ON) och slå ifrám (OFF) robotgräsklipparen (bild 8). Efter att robotgräsklipparen har slagits på spärras den med en PIN-kod.

6.2 Manoverpanel

Robotgräsklipparen har redan programmererats i fabriken, vilket innebär att standardinställningarna redan har genomförts. Vid behov kan du äandra dessa inställninger. Även om fabrikinstallingarna ar lämpade for de flesta maskiner, bör du ända kännà till andra tillgangliga alternativ.

Förklaring av lysdioder på manöverpanelen (bild 9a)

Förklaring av knappalternativ på manöverpanelen (bild 9b)

1. POWER-knapp: Slå på och ifrám maskinen

2. Knapp "OK"

3. Knapp "SET WORK TIME / 1"
4. Knapp "START / 2"
5. Knapp "HOME / 3"
6. Knapp "4" / Sparrknapp

6.3 Stalla in klippningshofden

Obs! Klippningshöjden fär endast ställas in om robotgräsklipparen Först slagits ifrán. Tryck Först på STOPP-knappen (3). Med inställingen av klippningshöjden (4) kan robotgräsklipparen anpassas steglös till en klippningshöjd mellan 20 och 60 mm. Detta kan du lasa av på skalan. Om grasmattans Höjd overstiger 60 mm måste den Först klippas ned till högst 60 mm sö att robotgräsklipparen inte überbelastas for mycket, vilket i sin tur försämrad drifteffektiviteten. Använd en vanlig gräsklippare eller en trimmer. Efter att installationen har avslutats kan klippningshöjden anpassas med inställingen av klippningshöjden (4). Börja alltid med en högre klippningshöjd och reduceraenna små steg ned till avsedd Höjd.

6.4 Sparranordning / PIN

Sparranordningen forhindrar att robotgrasklipparen anvands av obehorig som inte har tillgang till en giltig kod. For detta andamal maste du ange en personlig fyrsifrig sakerhetskod.

Lasa upp

• Innan du tar robotgräsklipparen i drift måste ange rätt PIN-kod (standard-PIN: "1-2-3-4"). Angé siffrona i PIN-koden langsamt after varandra och bekräfta sedan inmatningen med knappen "OK" (61). Manöverfunktionerna låses

S

upp och spàrrlysdioden (51) lyser grönt.
- Om du har angett fel PIN-kod lyser spàrrlysdi-oden (51) rött. Tryck på knappen "OK" (61) För radera en felaktig PIN-kod och)därefter ange- ratt PIN-kod.

Sparr

Om du vill spärna manöverpanelen (2) maste du trycka på knapp "4" / spärrknapp (65).

Standard PIN:

Ny PIN:

1234

Andra PIN

Gör sā här für att äandra PIN:

1. Lås upp manöverpanelen.
2. Tryck samtidigt på knappen "4" / spärrknapp (65) och knappen "OK" (61). Spärrlysdioden (51) blinkar omväxlande rött och gront.
3. Ange en ny PIN-kod (fyrsiffrig). Tryck på knappen "OK" (61). Spärrlysdioden (51) blinkar gront.
4. Ange den nga PIN-kodenigen ochtryck sedan på knappen "OK" (61). Spärrlysdioden (51) lyser konstant gront. PIN-koden har nuändrats.
5. Obs! Skriv upp den nga PIN-koden!

Begara ny PIN-kod om du tappat bort din egen PIN-kod

Häll kvittot och serienumret für robotgräsklipparen i beredskap. Du behöver dessa für att kunna fā en ny PIN-kod!

1. Anslut ett USB-minne till USB-porten enligt beskrivningen i bilden (Bild 11).
2. Slå på huvudströmbrytaren (7) (ON).
3. Tryck samtidigt på POWER-knappen (60) och knappen "OK" (61). Håll knapparna intryckta i 3 sekunder. Ny lyser alla lysdioder (50, 51, 52, 53) på manöverpanelen (2).
4. Tryck på knappen "SET WORK TIME / 1" (62).
5. Dra ut USB-minnet iven. Läs av data frän USB-minnet pa en dator. Robotgräsklipparen har lagt upp en textfil (.txt). Denna fil innehäl er en PUK, en personlig kod. Kontakta var kundtjänst for att fa en PIN-kod.

6.5 Styra robotgrasklipparen

Stalla in klippningstid

1. Lás upp manöverpanelen (2).
2. Tryck flera gänger på knappen "SET WORK TIME / 1" (62) für att välja avsedd klippningsstid.

3. Tiden indikeras med tidslysdioderna (50).

4. Bekräfta INSTALLEN genom att trycka på knappen "OK" (61).

Tiden nar andringarna genomfordes ar nu den dagliga starttiden. Antalet timmar som indikeras ar den dagliga arbetstiden.

For att ställa in klipptiden rekommenderas 8 timmar per dag vid 500m^2 .Arbetstiden kan behöva anpassas beroende på trädgårdens storlek och komplexitet.

Start

1. Lås upp manöverpanelen (2).
2. Tryck Forst på knappen "START / 2" (63).
3. Bekräfta start med knappen "OK" (61).

Robotgräsklipparen kör nu enligt inställingarna für klippningstiden. Under arbetstiden overvakas batteriets laddningsnivá som indikeras med batterilysdioden (52). När batteriets laddningsnivá sjunker till 30% kör robotgräsklipparen automatiskt tillbaka till laddningsstationen (19).

Avbryta klippningen

1. Tryck på STOPP-knappen (3) für att genast stoppa robotgrasklipparen.
2. Lås upp manöverpanelen (2).
3. Tryck after varandra på knapp "HOME / 3" (64) och knapp "OK" (61) für att skicka tillbaka robotgräsklipparen till laddningsstationen (19) langs med gränstråden (18).

6.6 Styra robotgrasklipparen med appen

Alla installingar som genomfors på manoverpanelen kan även utforas med appen. Ladda forst ned Einhell-appen for robotgrasklipparen till din smarttelefon. Einhell-appen finns på foljande lank och QR-kod:

iOS: http://qr.einhell.com/12e103ce

S

Android: http://qr.einhell.com/176c0443

Anslut robotgräsklipparen till din smarttelefon med Bluetooth och följ arbetsstegen som visas. Med appen kan du dessutom använda följande extra Funktioner i robotgräsklipparen:

Klipptdinstallninger

I appen kan du fler functiomer for att stalla in klipptiden, t.ex. en daglig individuell klipptidsinställning.

- Regnsensor

Regnsensorn (5) kan slås på och ifrån med appen. Fabriksiinställningen for sensorn är länge "till".

Multi-startpunkt

Vid trädgårdar med måga vinklar och vrår kan robotgräsklipparen ha problem att Nä alla områden och klippa gräs Mattan komplett. I detta fall kan du valja flera olika startpunkter lungs med gränsträden (18). Så kan robotgräsklipparen även Nä fram till svåråkomliga ställen i din trädgård. Robotgräsklipparen kommt att tilryggalägga det utvalda avständet lungs med gränsträden (18) och sedan starta klippningen i detta område (bild 9c). Ange sedan avsett avständ och intervall. Laddningsstationen (19) definieras automatiskt som startpunkt 1. Ytterligare två startupkter kan väljas fritt. Mät upp avständet mellan laddningsstationen (19) och startpunkten i medsols riktning lungs med gränsträden (18). Med frekvensen kan du bestämma hur ofta robotgräsklipparen ska starta是从 laddningsstationen (19) eller frän en startpunkt.

Kantklippning

För en ren gräskant kan du aktivera inställningen "Kantklippning" i appen. Var 7:e arbetsdag böjar robotgräsklipparen med klippinen gen med att kora langs den den kompletta gränstråden (18). Dessutom klipper robotgräsklipparen i slutet av det daglia klippningsintervallet på sin vög till laddningsstationen om batteriet fortfarande ar laddat over 70% .

Klippningsstatistik

Här visas information om olika slags klippningsstatistik.

Information om Bluetooth-anslutning:

• Anslut dig till robotgrasklippen med Einhell-appen after att du har loggat in som anecdre och har registrarat maskinen.
• Vid Android-enheter mäste du ge Einhell-appen tillatelse att använda GPS (platssparning) für att Bluetooth-anslutningen ska kunna användas.
• Anslut robotgräsklipparen endast inom Einhell-appen som har installerats på din mobilitelefon.
• Ansluter robotgräsklipparen i Einhell-appen.
  Räckvidden für en Bluetooth-anslutting ar begränsad. Stanna kvar i narheten av robotgräsklipparen sö att du kan styra den.
• Vid sama tilfalle kan robotgräsklipparen endast upprätta en anslutting till en mobilelefon.
• Koppla loss Bluetooth-anslutningen after att du har gjort alla inställningar på robotgräsklip-paren.

7. Rengöring, underhäll och reservdelsbeställning

Fara!

Koppla maskinen spanningsfri infor rengörings- och underhällsarben. Dra ut stickkontakten ur vaggutaget och slå ifràn maskinen med huvudströmbrbrytaren (7) (OFF) (bild 8). Ta dessutom ut batteriet (22) ur robotgräsklipparen. Obs! Bär arbetshandskar!

7.1 Rengora maskinen

• Håll skyddsanordningarna, ventilationsöppingarna och motorkåpan i sö damm- och smutsfritt skick som möjigt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Rengör inte robotgräsklipparen under rinnande vatten, särskilt under hogtryck.
• Rengör maskinen regelbundet med en fuktig duk och en aning sapa. Använd inga rengö-rings- aller Lossningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vätskorträger in i maskinens inre.
• Rengör om möjligt robotgräsklipparen endast med en borste eller en trasa.
• Kontrollera knivarnas (10) och knivskivans (11) rörlicht.
• Rengör laddningskontakterna på robotgräsklipparen (1) och laddningsstationen (19) med att rengöringsmedel für metall eller att

S

mycket fint slippapper. Rengör dem für att garantera fullgod uppladdning.

7.2 Underhälla maskinen

• Slitna eller skadade knivar (10) somt deras fästskruvar sha alltid bytas ut satsvis.
• Byt ut slitna eller skadade delar.
  For att garantera láng livslängd ske alla skru-vdelar samt hjul och axlar rengöras och däref-ter oljas in.
• Om du várdar din robotgräsklippare regelbundet forbättras inte endast dess livsländg och prestanda,utan det blir dessutom lättare att anecd maskinen och resultatet blir bättre.
  Knivarna (10) ar de delar som slits mest. Kontrollera knivarnas (10) skick i regelbundna intervaller samt att de sitter fast ordentlich. Om du marker av kraftiga vibrationer i robotgrasklipparen, betyder detta att knivarna (10) ar skadade eller har deformerats av slag. Om knivarna (10) ar slitna ull skadade maste de genast bytas ut.
• Kontrollera regelbundet snittbilden på gräs-mattan. Trubbiga knivar innebär att grässtrån inte klips av rent. Därmed finns det risk För att gräs-mattans yta torkar ut och sedan blir brun. Byt ut knivarna regelbundet sä att gräs-mattan fortfarande klips rent och rakt.
• Kontrollera regelbundet om robotgrasklipparens undersida ar smutsig. Rengör robotgrasklipparen regelbundet. Kraftig nedsmutsning ske Åtgårdas omgående.
  Under de forsta veckorna after att maskinen har tagits i drift och om grasmattan dessforinnan har klippts med en konventionell grasklippare, finns det risk for att robotgrasklippen snabbt blir smutsig. Kontrolera dafor robotgrasklipparens undersida oftare underenna tidsperiod.
• Klipp gräsmattans grässtrån endast i små steg for att undvika kraftig nedsmutsning.
• I maskinens inre finns inga andra delar som kraver unterhäll.

7.2.1 Byta ut knivarna

Använd endast originalknivar aftersom det annars finns risk for att vissa functiorer inte fungerar och att sakerheten inte langre kan garanteras. Robotgrasklipparen ar utrustad med tre knivar (10) som ar monterade på en knivskiva (11). Dessa knivar (10) har en livslängd på upp till tre manader (om de inte slår i nagra hinter). Byt ut alla tre knivar (10) samtidigt for att utesluta begrånsningar i maskinens effektivitet och balans. Gör söhär for att byta ut knivarna (10) (bild 12)

• Obs! - Använd handskar:

• Lossa pā fästskruvara.

• Ta av knivarna (10) och byt ut dem mot nya.
  Byt alltid ut alla tre knivar (10) satsvis.
• Dra sedan Åt fästskruven på nytt. Kontrollera att de nya knivarna (10) kan rotera fritt.

Genomforregelbundet en allmankontroll av robotgrasklipparen och ta bort alla rester som ansamlats. Kontrolera tvunget knivarnas (10) skick infor varje sasong. Kontakta vár kundtjanst om reparationer kravs.Anvandendast originalreservdeler.

7.2.2 Programupppatering

Om du vill upppatera programmet kan du kopiera detnya programmett till tomt USB-minne (formatera USB-minnet i forvag vid behov). Se till att batteriet har laddats helt innan du utfor foljande arbetssteg.

1. Säll robotgräsklipparen i klippningsområdet. Medan programupppateringen genomfors fär robotgräsklipparen inte befinna sig i laddningsstationen.
2. Anslut ett USB-minne till USB-porten enligt beskrivningen i bilden (Bild 11).
3. Sla pa huvudstrombrytaren (7) (ON).
4. Tryck samtidigt på POWER-knappen (60) och knappen "OK" (61). Håll knapparna intryckta i 5 sekunder. Ny lyser alla lysdioder (50, 51, 52, 53) på manöverpanelen (2).
5. Tryck på knappen "4"/ spärrknapp (65) für att starta upddateringen. Tidslysdioderna (50) visar aktuell fforloppp. Om alla fem tidslysdioder (50) lyser genomgående har processen avslutats.
6. After ett par sekunder systdnar tidslysioderna (50) igen, varefter robotgrasklipparen skifter til normal driftsick. Endast en separat tidslysiod (50) lyser.
7. Dra ut USB-minnetigen.

7.2.3 Reparera gränsträden

For det fall att gränstråden (18) har kapats kan tråden repareras med bifogade kabelkopplingar (16). For in bāda delar av den kapade gränstråden (18) i kabelkopplingen (16) och tryck sedan samman med en täng. Anslut stickkontakten till vagguttaget. Kontrolera funktionen med ledning av LED-indikeringen (21) på laddningsstationen (19).

S

7.3 Bestalla reservdelar

Angefoljande information narr du bestaller reser- vdelar:

• Maskinens typ
• Maskinens artikelnummer
  Maskinens ID-nr.
  Reservdelsnumret for reservdelen

Aktuella priser och ytterligare information finns paa www.Einhell-Service.com

Reservknivar art.-nr.: 34.140.20

8. Förvaring

Ladda batteriet (22) komplett inför vinterfürvaringen och slå ifrám huvudströmbrytaren (7) på robotgräsklipparen (OFF). Ta ut batteriet (22) ur maskinen. Koppla loss nätdelen (13) frán stromförsörningen och laddningsstationen (19).

Gränsträden (18) kan lämnas kvar utomhus under vintern. Kontrollera dock att anslutningarna är skyddade mot korrosion. Koppla loss anslutningarna for gränsträden (18)是从 laddningsstationen (19).

Förvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5^ och 30^ . Förvara maskinen i originalforpack-ningen.

9. Transport

Slå ifrám maskinen med huvudströmbrytaren (7) (OFF) (Bild 8).
- Montera transportskydd om forhanden.
- Skydda maskinen mot skador och kraftiga vibrationer som särskilt kan uppstä vid transport i fordon.
Fixera maskinen sa att den inte kan glida ell er valta.
Bär robotgräsklipparen i barhandtaget (6) med knivskivan (11) riktad bort frän kroppen.

10. Skrotting och atervinning

Maskinen ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lämna in forpackningen till att insamlingsstalle foratervinning. Produktien och dess tillbehör bestarav olika material som t.ex.metaller och plaster.Defektaprodukter fär inte kastas i hushällssoporna.Lämna in maskinen till att insamlingsstalle idinCOMMUNFOR professionell avfallshantering.Horfter med din commun om du inte vet varnarmsta insamlingsstalle finns.

Kastainte elverktyg i hushaallssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska aller elektroniskaprodukter och dess tillämpnning i den nationella lagstiftningen, mäste forbrukade elverktyg källsorteras och lämnas in För miljövänlig Återvinning.

Återvinnings-alternativ till begäran om Återsändning:

Somettalternativtillreturneringaragarenavelutrustningen skyldigattbidragatllandamalsenlig avfallschanteringfordetfallattustrustningen skskrotas.Efterattdenforbrukadeustrustningenhar lamnatsin till enavfallsstationkan den omhandertas i enlighet medgallande nationella lagstiftningom atervinningochavfallschantering.Detta gallerinte fortilbehorsdeleroch hjalpmedelutan elektriskakomponentervarsyfteharvarittkometteradenforbrukadeustrustningen.

Eftertryck eller annan duplicering av documentation och medfoljande underlag forprodukterna, även utdrag,är endast tillåtet med uttryckligt tillstand frän Einhell Germany AG.

11. Indikering på laddaren samt störningsåtgärder

LED-indikering (21)	Beskrivning	Lösning
Från	- Ingen strömförsörjning	- Kontrollera strömförsörjningen.
Lysermönt	- Beredd für klippning - Batteriet (22) komplett laddat - Grünstråd (18) rätt instal- lerad
Blinkarmönt	- Grünstråd (18) kapad - Grünstråd (18) felaktig anslu- ten	- Granska grünstråden (18) avseende ska- dor - Kontrollera på ladd- ningsstationen (19)
Lyser örtt	- Batteriet (22) laddas	- Vänta tills batteriet (22) har laddats helt

12. Indikering på robotgrasklipparen samt störningsåtgärder

Larmlysdioden (53) lyser rott

Störning	Möglich orsak	Åtgårder
"Robotgräsklippa-ren har lyfts"	- Lyft sensorsør utlõst oavbru-tet i 10 sekunder	Tryck på knappen "OK" (54) für att kvittera störningen. Starta om klippningen med ma-noverpanelen (2).- Om detta fel uppträder ofter måste du granska klippningsområdet avseende hinder med en Höjd over 10 cm. Ta bort dessa hinder erller avgränsa dem是从 klippningsområdet med gränstråd (18).
"Robotgräsklippa-ren har kört fast"Robotgräsklipparenhar stannat i klipp-ningsområdet i nar-heten av ett hinter.	- Hindersensorn har aktiverats 10 ggr inom en minut	Tryck på knappen "OK" (54) für att kvittera störningen. Starta om klippningen med ma-noverpanelen (2).- Kontrollera om robotgräsklipparen blo-ckeras av ett hinder erller har klåms fast mellan tränd, buskar erller liknande. Åtgårda hindret eller undvik detta område.- Om detta fel uppträder ofter måste du granska dragningen av gränstråden (18). Var särskilt uppmärksam på tränga vin-klar, korridorer, staket, klippor osv. och an-passa utformningen av gränstråden (18) vid behov.- Kontrollera om gräsetær for Högt och om robotgräsklipparen)därfor blockeras. I det-ta fall måste duforth klippa ned gräset till under 60 mm.

S

Larmlysdioden (53) lyser rott

Störning	Möglich orsak	Åtgärder
"Hall-sensor" Robotgräsklipparen har stannat i klipp-ningsområdet direkt vid ett hinder.	- Hindersensorn År utlöst oav-brutet i 10 sekunder	Slå ifrån huvudströmbrbrytaren (7) (OFF) och ställ robotgräsklipparen på en annan plats i klippningsområdet. Slå på huvudströmbrbyta-ren (7) igen (ON) och starta om klippningen med manöverpanelen (2). - Kontrollera om robotgräsklipparen blo-ckeras av ett hinter eller har klåms fast mellanTRS, buskar eller liknande. Åtgärda hindret eller undvik detta område. - Om detta fel uppträder oftermxste du granska dragningen av gränstråden (18). Var särskilt uppmärksam på tränga vin-klar, korridorer, staket, klippor osv. och an-passa utformningen av gränstråden (18) vid behov.

Larmlysdioden (53) blinkar rott

Störning	Möglich orsak	Åtgärder
"Gränstråds- / signalfel"Robotgräsklipparen roterar i cirkel for att söka begrändnings signalen och stannar slutigen komplet.	- Robotgräsklipparen utanfor klippningsområdet - Gränstråd (18) felaktig ansluten - Gränstråd (18) kapad - Ingen strömförsörjning	Slå ifrám huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen. Starta om klippinen-gen med manöverpanelen (2). - Kontrollera att gränstråden (18) har lagts rätt och i mitten under laddningsstationen (19). - Kontrollera laddningsstationens (19) position. - Kontrollera att robotgräsklipparen befinnser sig inom klippningsområdet. - Kontrollera att LED-indikeringen (21) på laddningsstationen (19) lyser grönt. - Om robotgräsklipparen flera gänger läm-nar klippningsområdet vid sama ställe,@maste du kontrollera om högspännings-kablar finns i området. Åndra gränstrådens (18) position. - Om robotgräsklipparen lämnar klipp-ningsområdet vid en slånt,@maste du undvika detta område genom attalandra gränstrådens (18) position.

S

Larmlysdioden (53) lyser blatt

Fehler	Möglich orsak	Åtgärder
"Batterifel"	- Ett batterifel har uppstått i robotgräsklipparen- Batteriet (22) kan inte laddas. - Dålig kontakt med laddnings-stiften (20)- Batteriet (22) har{natt slutet av sin livsländg	Slå ifràn huvudströmbrbrytaren (7) (OFF) och slå sedan på (ON) igen. Starta om klippnin-gen med manöverpanelen (2).- Kontrolera om ett problem foreligger med strömförssörjningen. - Rengör laddningsstiften (20).- Kontrolera att batteriet (22) har monterats rätt.- Kontrolera att strömbrbrytaren (7) har sla-gits på (ON) medan robotgräsklipparen befinner sig i laddningsstationen (19).- Kontrolera laddningsstationens (19) posi-tion. - Byt ut batteriet (22) vid behov.

Larmlysdioden (53) blinkar blatt

Störning	Möglich orsak	Åtgårder
"Batteriemperaturutanfor norminter-vall"Robotgräsklipparen kör tillbaka tillladdningsstationenund den installdaarbetstiden och/eller batteriet kaninte laddas vid ladd-ningsstationen.	För hög / För lög batteriem-peratur resp. övertemperatur i styrningen- Vid en batteriemperatur over75 °C kör robotgräsklipparen tillbaka till laddningsstationen (19).- Vid en batteriemperatur over 45 °C aller under 0 °C stoppas laddningen ochrobotgräsklipparen vänter i laddningsstationen (19).	- Bestäm maskinens arbetsid under som-maren till de tidiga morgontimmarna ochundvik att klippa med robotgräsklipparen under dagens varmaste timmar.- Efter att batteriet resp. styringen har sval-nat till tillåtet temperaturområde, Återgårrobotgräsklipparen automatiskt till sin pro-grammerade drift.
"Motorn overbe-lastad"Robotgräsklipparenhar stannat i högtoch tjockt gräs.	- Robotgräsklipparen har stan-nar på grund av overström i motorn eller att motorfel	Slå ifràn huvudströmbrytaren (7) (OFF) ochslå sedan på (ON) ivgen. Starta om klippnin-gen med manöverpanelen (2).- Kontrolera gräsets Höjd inom klipp-ningsområdet och klipp ev. ned gräset tillunder 60 mm Höjd.- Höj klippningshöjden. Börja alltid med enhögre klippningshöjd och reducera denna i små steg ned till avsedd Höjd.- Granska knivskivorna (11) och hjulenavseeende nedsmutsning. Rengör dessa delar noggrant.- Kontrolera om bakhjulen och knivskivan (11) är blockerad. Kontakta din kundtjänstom du inte kan ätgårda dessa blockaderpå egen hand.

S

Larmlysdioden (53) blinkar blatt

Störning	Möglich orsak	Åtgårder
"Robotgräsklippa-ren lutar"Robotgräsklipparen har väl't och därefter stannat.	- Robotgräsklipparen har tip-pats varaktigt i 10 sekunder- Robotgräsklipparen lutadeforall i en riktning	Tryck på knappen "OK" (54) für att kvittera störningen. Starta om klippningen med ma-növerpanelen (2).- Ställ robotgräsklipparen på en jämny yta och starta den sedan på nytt.- Om robotgräsklipparen har väl't PGA. en brant/sländ, måste du anpassa gränstråden (18) für att undvika alltfor branta slutt- ningar.
"Robotgräsklippa-ren har kört fast"Robotgräsklipparen stannar på vägen tillbaka till ladd- ningsstationen.	- Robotgräsklipparen rörelseär blockeradPGA.hinder vidgränstråden (18)	Slå ifràn huvudströmbryton (7) (OFF) och ställ robotgräsklipparen på en annan plats i klippningsområdet. Slå på huvudströmbryta-ren (7) igen (ON) och starta om klippningen med manöverpanelen (2).- Åtgårda alla hinder vid gränstråden (18).

Felsökning

Störning	Möglich orsak	Åtgärde
Robotgräsklipparen stär i klippningsom-rådet. Robotgräsklipparen kan inte slås på.	- För lög batterispänning - Störning i stromkretsen eller elektroniken	- Flytta tillbaka robotgräsklipparen till ladd-ningsstationen (19))där den kan laddas.- Slå på huvudströmbrytaren (7) (ON).- Kontakta vår kundtjänst.
Robotgräsklipparen kan inte kõra tillbaka till laddningsstati-onen	- Laddningsstationen (19)inte rätt installerad.	- Kontrollera att LED-indikeringen (21) på laddningsstationen (19) lyser grönt.- Kontrollera att gränstrådarna (18)är an-slutna till laddningsstationen (19) och att den främre gränstråden (18) har dragits mitt under laddningsstationen (19).- Kontrollera att laddningsstationen (19) har positionerats rätt.
Robotgräsklipparen stannar eller kör okontrolerat iningarsten av begräns-ningsöar.	- Gränstråden (18) harinte installerats rätt runt om be-gränsningsöarna.	- Anpassa gränstrådens (18) position.- Se till att gränstråden (18) inte korsas.
Robotgräsklipparen är mycket hölgjudd.	- Knivarna (10) skadade - Främmande vidhäftande res-ter på knivarna (10)- Robotgräsklipparen har star-tats for:nära hinder - Knivdriften eller drivmotornär skadad-Andra delar i robotgräsklip-paren är skadade	- Byt ut knivarna(10). De tre klingorna (10)måste bytas ut samtidigt.- Drifteffektiviteten i robotgräsklipparen är beroende på hur vassa knivarna (10)är.Se dārfor till att knivarna (10) hälls i full-gott skick.- Slå ifràn robotgräsklipparen sækert och använd arbetshandskar medan du rengör knivarna (10)fort att undvika skärskador.- Låt kundtjänst reparera eller byta ut motorn.

S

Felsökning

Störning	Möglich orsak	Åtgårder
Robotgräsklipparen stannar kvar i laddningsstationen. Robotgräsklipparen kör alltid tillbaka till laddningsstationen.	- Arbetsiderna har ställts in felaktigt - Batteri (22) tomt - Regnsensorn har lost ut - Förhöjd batteritemperatur	- Kontrollera arbetsiderna som har ställts in - Robotgräsklipparen på börjar och avslutar klippningen beroende på tidsfönstret som har ställts in. Utranfor detta tidsintervall st-annar robotgräsklipparen kvar i laddnings-stationen (19).
Robotgräsklipparen stannar på gränstråden och kan inte nå laddningsstationen.	- Batteri (22) tomt - Gränstrådens (18) länger är for长远, dvs. sträckan till laddningsstationen (19) är for长远 for batteriet (22) som används.	- Ta bort möjiga hinder på gränstråden (18). Se till att det finns tillräckligt avständ till hinder;när gränstråden (18) laggs. - Användett batteri med högre kapacitet. - Obs! Om ett multi-Ah-batteri (t.ex. 4-6 Ah) används skä den högre kapaciteten stälas in. Tack vare den skonsamma laddin-gen och urladdningen vid robotgräsklippare Är detinte nödvändigt att använda den högre kapaciteten for att förlänga livsläng-den.

OBS! Kapade gränstrådär och följskador tacks inte av garantin!

S

13. Lampor på laddaren

Indikeringstatus		Betydelse och Åtgärder
Röd lysdiod	Grön lysdiod
Från	Blinkar	Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till	Från	Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad-daren.Märk! Beroende på beintlig laddningsnivå i batteriet kan de verkliga ladd-ningstiderna till viss del avvika förn angivna laddningstider.
Från	Till	Batteriet har laddats och är klart für användning.Därefter koplas laddaren om till skonladdning tills batteriet har laddats helt.Lätt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren.Free nellaret.
Blinkar	Från	Anpassningsladdning Laddaren har ställts in på ett länge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur är inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar	Blinkar	Störning Batteriet kan inte länger laddas. Batteriet är defekt.Atgård:Ett defekt batteri fär inte länger laddas.Ta ut batteriet ur laddaren.
Till	Till	Temperaturstörning Batteriet är for varmt (tex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna till tjänst for alla slags servicearbeten sasom reparatio och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta forett bruksmassigt och naturligt slitage som att foljande delar kravs som forbrukningsmaterial.

Kategori	Exempel
Slitagedelar*	Batteri
Förbrukningsmaterial/förbrukningsdeler*	Knivar
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister erller störningar kan du animäla detta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivning av felet som har uppstatt och besvara alltid foljande frågor:

• Fungerade Produkten Först aller var den defekt从前 böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
  Enligt din asikt, vilken fonction ar felaktig i Produkten (huvudsymptom)?

våraprodukter genomgår en sträng kvalitetskontroll. Omenna produkt mot fformodan inte fungerar på rätt satt, beklagari v detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi stårlen gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du skun kunna göra anspråk på garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for av-sikt att anvanda denna produkt i kommersielt syfte erler inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstäende tilverkare erbjuder öpäre av nyaprodukter. Dessa tjänster ar en kompletttering till den lagstadgade garantin. Garantiansprák som regleras enigt lag páverkas inte avenna garanti. Vára garantitjänster ar gratis für dig.

2. Garantitjänsterna omfattar endast sādana brister som bevisligen kan härledas till material-ller tillverkningsfel. Produktien som du har köpt skara varny och härstamma fran nedanstäende tillverkare. Vi avgör om sādana brister i Produktien ská atgärdas ell or産kten ska bytas ut.

Tänk på att våraprodukter endast fär användas till ändamälsenigt syfte och inte har konstruerats for kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts dārfor ej omprodukten inom garantitiden har anvænts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts for liknande pakänning.

3. Garantin omfattar inte:

• Skador påprodukten som kan harledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, asidosatt bruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer erler bristfällig skötsel och underhall.
• Skador på Produkten som kan harledas till missbruk erer ej ändamälsenig användning (tex overbelastning av Produkten eller användning av ej godkända insatsverktyg erller tillbehör), främnde partiklar som harträgt in i Produkten (tex sand, sten erller damm, transportskador), yttre våld eller yttre pøverkan (tex skador after att Produkten fallit ned).

• Skador på produit eller delar av produits som kan harledas till bruksmässigt, normalt eller for övritigt naturligt slitage.

• Garantitiden uppgår till 24 mänader och gäller frän datumet närprodukten köptes. Medan garantiti- den fortfarande gäller ska anspråk på garanti ställas inom två vektor after att defekten fastställdes. Det År inte möjligt att ställa anspråk på garanti after att garantitiden har locht ut. Garantitiden frolängs inte närprodukten repareras eller byts ut, dessutom medfor sádana arbeten inte att en ny garantitid börjar gälla for produit erler for ev. reservdelar som har monterats in. Detta gäller även vid hem-besök.

• Anmal den defekta Produkten på foljande webbplats for att gora ansprak på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot erler ennatt kopebevis som pavisar att du har kopt denna produit i nytt skick. Produktter som sänds inutan kopebevis erler utan markskylt tacks inte av våra garantitjänster eftersom de inte kan identiereras. Om defekten iprodukten tacks av våra garantitjänster, fär du genast en reparerad eller ny produit av oss.

Givetvis kan vi även, mot debitering, Åtgårda skador som antingen inte täcks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstående serviceeadress.

För slitage- och forbrunningsdilar somf derar som saknas hanvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

NL

Inhoudsopgave
