Produkttype	Trådløs robotplæneklipper
Mærke	Einhell
Model	FREELEXO 500 BT
Nominel spænding	18 V
Klipbredde	18 cm
Kliphøjde	20 til 60 mm (kontinuerlig justering)
Antal knive	3 drejelige knive
Maksimal hældning	35 %
Vægt	9,0 kg
Beskyttelsestype	IPX4
Lydtryksniveau	48,7 dB(A)
Garanteret lydeffektniveau	59,4 dB(A)
Motorhastighed	3100 omdr./min
Anbefalet areal	Op til 500 m² (8 timers klipning pr. dag)
Opladningsstationens strømforsyning	Strømadapter 100-240 V ~ 50/60 Hz, output 18 V DC 1,8 A
Akkumulatortype	Lithium-ion 18 V (kompatibel med Power X-Change)
Forbindelse	Bluetooth (Einhell app)
Sikkerhedssensorer	Løftesensor, hældningssensor, forhindringssensor, regnsensor
Leveringsomfang	Robot, opladningsstation, strømadapter, akkumulator, oplader, afgrænsningstråd (150 m), reservedele knive, kroge, unbrakonøgle, lineal
Vedligeholdelse	Rengøring med fugtig klud, ikke med højtryksrenser; udskift knivene ca. hver 3. måned
Reparationsmuligheder	Reservedele tilgængelige (knive, akkumulator); reparationer af autoriseret serviceværksted

Ofte stillede spørgsmål - FREELEXO 500 BT EINHELL

Hvordan installeres afgrænsningstråden?

Læg tråden fladt på jorden eller begrav den op til 5 cm dyb. Fastgør den med de medfølgende kroge (maks. 1 meters afstand). Form en lukket sløjfe omkring det område, der skal klippes. For øer (træer, bede) skal tråden lægges dobbelt og parallelt. Efterlad 1 m ekstra tråd i enderne til justeringer.

Hvordan indstilles eller ændres PIN-koden?

Standard-PIN-koden er 1-2-3-4. For at ændre den skal du låse betjeningsområdet op, tryk samtidig på knappen 4 og OK, indtil LED'erne blinker, indtast en ny 4-cifret kode, bekræft med OK, og indtast derefter koden igen. Notér den nye PIN. Hvis du glemmer den, brug en USB-nøgle til at generere en PUK-kode og kontakt kundeservice.

Hvad gør man, hvis plæneklipperen ikke vender tilbage til opladningsstationen?

Kontroller, at stationens grønne LED lyser. Sørg for, at afgrænsningstråden er korrekt tilsluttet til terminalerne + og S1. Fjern forhindringer på tråden, og sørg for, at ingen sløjfer krydser hinanden. Hvis problemet fortsætter, placer stationen på en plan overflade og ryd en lige passage på mindst 2 m foran.

Hvordan udskiftes klippeknivene?

Sluk for plæneklipperen (hovedafbryder OFF) og brug handsker. Løsn skruerne på knivskiven, fjern de tre slidte knive og erstat dem med nye. Spænd skruerne godt. Brug kun originale knive (ref. 34.140.20). Udskift altid alle tre knive på samme tid for at sikre balance.

Hvordan fungerer regnsensoren?

Den integrerede regnsensor registrerer fugt. Når det regner, vender plæneklipperen automatisk tilbage til opladningsstationen og venter, indtil sensoren er tør, og forbliver derefter i yderligere 2 timer, før den genoptager klipningen. Du kan aktivere/deaktivere denne funktion via Einhell-appen.

Hvad er det anbefalede maksimale areal?

For effektiv klipning anbefales et areal på ca. 500 m² med en daglig driftstid på 8 timer. Juster klippetiden via betjeningsområdet eller appen afhængigt af havens kompleksitet (tilstedeværelse af forhindringer, skråninger).

Hvordan oplades akkumulatoren?

Plæneklipperen oplader automatisk ved at vende tilbage til opladningsstationen. Du kan også oplade akkumulatoren separat med den medfølgende oplader. Stationens LED er rød under opladning og grøn, når batteriet er fuldt. Overhold en omgivelsestemperatur mellem 5°C og 40°C. Oplad ikke i fugtige omgivelser.

Hvad betyder en fast rød alarm-LED?

En fast rød alarm-LED angiver en fejl. For eksempel 'plæneklipper løftet' (løftesensor aktiveret >10 sek) eller 'plæneklipper fastklemt' (forhindring registreret 10 gange i minuttet). Tryk på OK for at kvittere fejlen, og genstart derefter via betjeningsområdet. Hvis fejlen fortsætter, kontroller forhindringer eller trådens placering.

Hvordan justeres kliphøjden?

Stop plæneklipperen med STOP-knappen. Drej justeringsknappen for kliphøjde (4) for kontinuerligt at justere højden fra 20 til 60 mm. Start altid med en høj indstilling, og reducer gradvist, indtil det ønskede resultat er opnået. Klip aldrig græs højere end 60 mm uden forklipping.

Kan jeg bruge plæneklipperen uden afgrænsningstråd?

Nej, afgrænsningstråden er uundværlig for at afgrænse klippeområdet og guide plæneklipperen til opladningsstationen. Uden tråd kan plæneklipperen ikke fungere korrekt. Tråden skal danne en lukket sløjfe forbundet til opladningsstationen (terminaler + og S1).

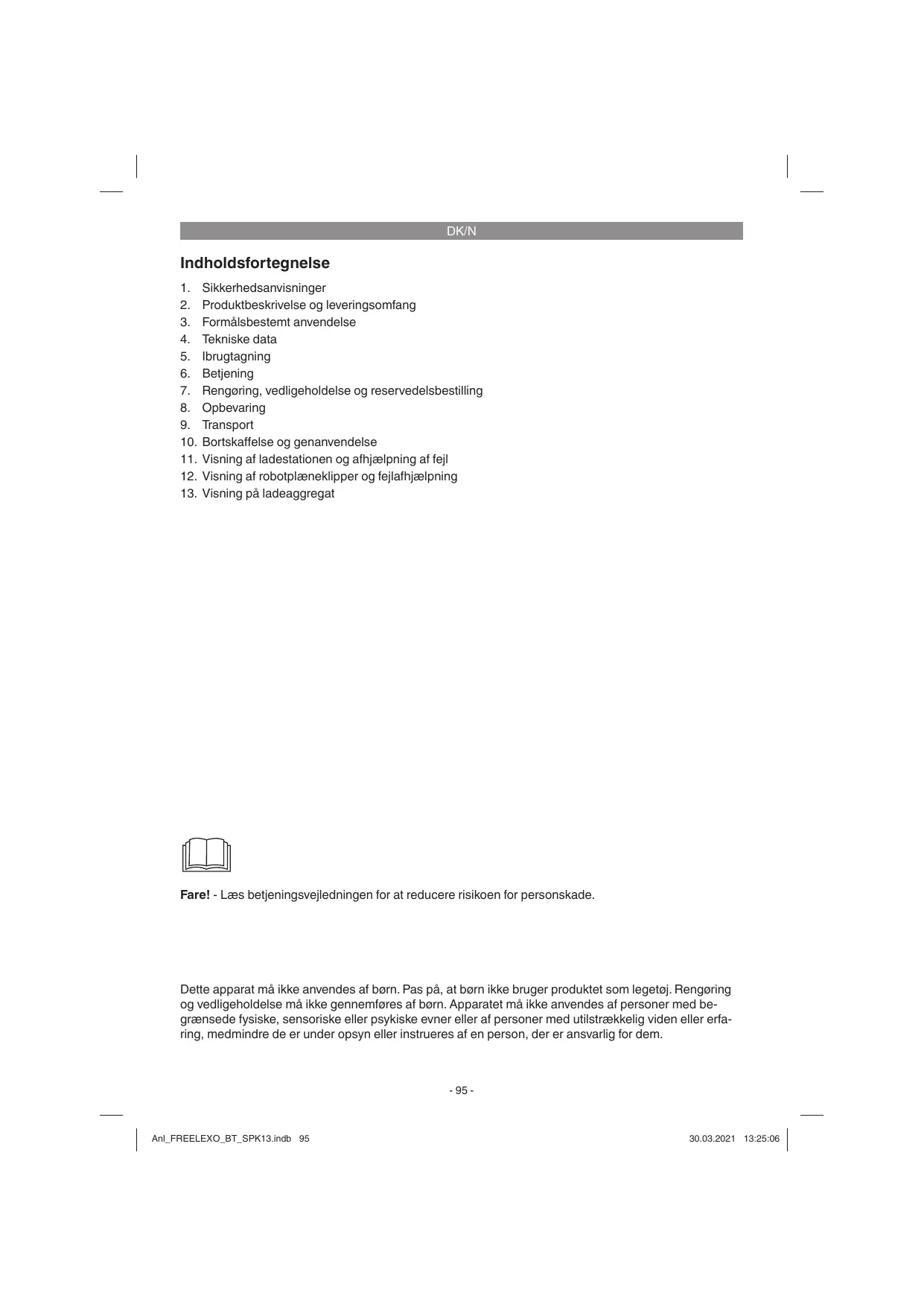

BRUGSANVISNING FREELEXO 500 BT EINHELL

1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Ibrugtagning
6. Betjening
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Opbevaring
9. Transport
10. Bortskaffelse og genanvendelse
11. Visning af ladestationen og afhjælpning af fejl
12. Visning af robotplæneklipper og fejlafhjælpning
13. Visning på ladeaggregat

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.

Dette apparat må ikke anvendes af børn. Pas på, at børn ikke bruger produktet som legetøj. Rengøring og vedligeholdelse må ikke gennemføres af børn. Apparatet må ikke anvendes af personer med begrænsede fysiske, sensoriske eller psykiske evner eller af personer med utilstrækkelig viden eller erfaring, medmindre de er under opsyn eller instrueres af en person, der er ansvarlig for dem.

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger finder du i det medfølgende hæfte.

Advarsel!

Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de følgende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvisninger skal opbevares for senere brug.

Forklaring af de anvendte symboler (se billede 14)

A. ADVARSEL - Læs betjeningsvejledningen igennem, før maskinen tages i brug! B. ADVARSEL - Overhold en passende sikkerhedsafstand, når maskinen kører! C. ADVARSEL - Betjen spærringen, før arbejde gennemføres på maskinen, eller før maskinen løftes! PAS PÅ - Berør ikke roterende knive! D. ADVARSEL - Kør ikke med på maskinen! PAS PÅ - Berør ikke roterende knive! E. Beskyttelsesklasse II (dobbelisolering) F. Akkumulatorbatterierne skal opbevares i et tørt rum med en omgivende temperatur på +10°C til +40°C. Opbevaring skal ske i opladet tilstand (mindst 40%). G. Netdelskomponent H. Beskyttelsesklasse III I. Træg sikring 3,15 A J. Skilletransformer med kortslutningsbeskyttelse K. Kun til brug i tørre rum.

Pas på!

Træk stikket ud og afbryd begrænsningstråden fra ladestationen i tordenvejr.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fig. 1/2)

1. Robotplæneklipper
2. Betjeningspanel
3. STOP-tast
4. Indstilling af klippehøjde
5. Regnsensor
6. Bæregreb
7. Hovedafbryder
8. Baghjul
9. Låg til akkumulatorbatterirum
10. Klinger
11. Knivskive
12. Forhjul
13. Netdel(-kabel)
14. Fastgørelseskrog
15. Fastspændingsskrue
16. Kabelforbindelse
17. Reserveklinger
18. Begrænsningstråd
19. Ladestation
20. Ladestift
21. LED-lampe
22. Akkumulatorbatteri
23. Ladeaggregat
24. Sekskantnøgle
25. Lineal (til at tage ud)

2.2 Leveringsomfang og udpakning

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen. Fjern emballagematerialet samt emballage- og transportsikringer (hvis sådanne forefindes).
• Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader. Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Leveringsomfang, monteringsmateriale og tilbehør (følger evt. ikke med leveringen):

Leveringsomfanget er angivet på det vedlagte informationsark om leveringsomfanget.

Robotplæneklipper, netdel(-kabel), ladestation, fastspændingsskruer (4 stk.), reserveklinger, fastgørelseskrog, begrænsningstråd, kabelforbindelse, sekskantnøgle, akkumulatorbatteri, ladeaggregat, lineal (til at tage ud), original betjeningsvejledning, sikkerhedsanvisninger.

Hjælpemidler, der er brug for (følger ikke med leveringen)

Hammer, tang, afisoleringstang, vaterpas (som option)

3. Formålsbestemt anvendelse

Robotplæneklipperen er egnet til at blive brugt i private haver og må kun bruges til at slå græsplæner.

Maskinen må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spænding 18V

Motoromdrejningstal 3100 min

Usikkerhed K 3 dB (A)

Lydeffektniveau LWA 59,4 dB (A)

Usikkerhed K 3 dB (A)

Indstilling af klippehøjde 20-60 mm; trinløs

Tilladt længde på begrænsningstråd maks. 250 m

Begrænsningstrådkabelantenne

Driftsfrekvensbånd 0-148,5 kHz

Maksimal sendeeffekt 21,18 dBuA/m

Bluetooth-forbindelse

Driftsfrekvensbånd 2400-2483,5 MHz

Maksimal sendeeffekt -0,5 dBm

Netdel

Indgangsspænding: 100-240 V ~ 50/60 Hz

Beskyttelsesklasse: II/回

Støjværdierne blev målt i henhold til standarderne EN ISO 3744:1995, ISO 11094:1991.

Advarsel!

Maskinen frembringer et elektromagnetisk felt under driften. Dette felt kan under visse omstændigheder indvirke på aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller dødelige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af implantatet, inden maskinen tages i brug.

DK/N

5. Ibrugtagning

Læs hele betjeningsvejledningen, før du går i gang med at installere robotplæneklipperen. Kvaliteten af installationen påvirker i stor grad, hvor godt robotplæneklipperen arbejder senere.

Robotplæneklipperen vælger sin retning tilfældigt. Alt græsset slås, da robotplæneklipperen bearbejder alle områder, der befinder sig inden for begrænsningstråden (18). Så snart robotplæneklipperen registrerer en korrekt installeret begrænsningstråd (18), vender robotplæneklipperen om og kører i en anden retning inden for området. Alle områder, der skal beskyttes på arealet - f.eks. havebassiner, træer, møbler eller blomsterbede - skal også indhegnes med begrænsningstråden (18). Begrænsningstråden (18) skal danne en afsluttet cirkel. Hvis robotplæneklipperen rammer en forhindring inden for slåområdet, kører den tilbage for at fortsætte slåningen i en anden retning (billede 3).

5.2 Sensorer

Robotplæneklipperen er udstyret med flere sikkerhedssensorer.

Løftesensor:

Løftes robotplæneklipperen bagfra mere end 30° væk fra jorden, stoppes robotplæneklipperen og rotationen af klingerne (10) med det samme.

Hældningssensor:

Hælder robotplæneklipperen meget i en retning, stoppes robotplæneklipperen og rotationen af klingerne (10) med det samme.

Forhindringssensor:

Robotplæneklipperen registrerer forhindringer på sin vej. Kolliderer robotplæneklipperen med en forhindring, stoppes robotplæneklipperen og rotationen af klingerne med det samme, hvorefter den kører tilbage fra forhindringen.

- Regnsensor:

Robotplæneklipperen er udstyret med en regnsensor (5) for at forhindre, at robotplæneklipperen arbejder, når det regner. Robotplæneklipperen vender tilbage til ladestationen (19), når regn registreres, her oplades den helt. Når regnsensoren (5) er tørret igen, bliver robotplæneklipperen i ladestationen (19) i yderligere to timer. Kortslut ikke de to metalsensensorer med

metal eller med et andet ledende materiale. Dette forringer en korrekt funktion af robotplæneklipperen.

5.3 Forberedelse

Udarbejd først en skitse over græsplænen. Marker også forhindringer og udarbejd en plan, der viser, hvordan disse skal beskyttes. Dette gør det nemmere at finde en god position for ladestationen (19) og at trække begrænsningstråden (18) rundt omkring buske, blomsterbede osv. (billede 4). Er græsset mere end 60 mm højt, skal græsplænen afkortes, da robotplæneklipperen ellers belastes alt for meget, desuden forringes driftseffektiviteten. Dette gøres ved at bruge en almindelig græsslåmaskine eller en trimmer. Fjern alle løse genstande fra græsplænen, der kan komme til skade af robotplæneklipperen eller som kan beskadige robotplæneklipperen. Sørg for at have følgende værktøjer inden for rækkevidde: hammer, tang, afisoleringstang og vaterpas (som option).

Påsætning af akkumulatorbatteriet

Åbn låget til akkumulatorbatterirummet (9) ved at trække i snapperen. Tryk på anslagsknappen på akkumulatorbatteriet (22) og skub akkumulatorbatteriet (22) ind i den passende akkuholder. Luk låget til akkumulatorbatterirummet (9) og kontroller, at det falder rigtigt i hak (billede 10).

5.4 Ladestation

5.4.1 Ladestationens position

Find først den bedste position for ladestationen (19). Der er brug for en udvendig stikdåse, der leverer strøm hele tiden, så robotplæneklipperen altid fungerer. Ladestationen (19) skal placeres på en lige overflade på højde med græsbevoksningen. Sørg for, at området er fladt og tørt. Vælg en plads i skyggen, da akkumulatorbatteriet (22) helst skal lades i kølige omgivelser (billede 5a). Sørg desuden for, at begrænsningstråden trækkes lige mindst 2 m foran ladestationen (19). Kurver direkte foran ladestationen (19) kan føre til problemer, når robotplæneklipperen kobles på til opladning.

5.4.2 Lokalisering af ladestationen

Når akkumulatorbatteriet (22) er næsten tomt, vender robotplæneklipperen tilbage til ladestationen (19) ved at følge begrænsningstråden (18) mod uret hen til ladestationen (19). Sørg derfor for at placere ladestationen (19) korrekt (billede 5b).

DK/N

5.4.3 Tilslutning af ladestationen til netdelen

1. Sikr, at netspændingen er 100-240 V ved 50/60 Hz for ladestationen (19) forbindes med strømforsyningen.
2. Forbind netdelen (13) direkte med en stikdase. Brug ikke kablet til andre formål.
3. Brug ikke netdelen (13), hvis den er beskadiget. Kontakt straks en autoriseret fagmand, der kan udskifte defekte dele, hvis der konstateres skader på kabler eller netdelen (13).
4. Oplad ikke robotplæneklipperen i fugtige omgivelser. Oplad ikke robotplæneklipperen ved temperaturer over 40 °C eller under 5 °C.
5. Hold robotplæneklipperen og netdelen (13) væk fra vand, varme kilder og kemikalier. Hold kablet på netdelen (13) væk fra skarpe kanter for at undgå skader.
6. Forbind netdelen (13) med ladestationen (19) (billede 5c).

Akkumulatorbatteriet (22) til robotplæneklipperen kan oplades under installationen ved at tænde for robotplæneklipperen med hovedafbryderen (7) og stille robotplæneklipperen ind i ladestationen (19).

5.4.4 Informationer til opladningen

Robotplæneklipperen vender tilbage til ladestationen (19) i en af følgende situationer:

Du sender robotplæneklipperen manuelt tilbage. - Akkuladetilstanden underskrider 30 %. Den daglige arbejdstid er afsluttet. Regnsensoren er udløst. Robotplæneklipperen er overophedet.

I dette tilfælde kører robotplæneklipperen automatisk tilbage til ladestationen (19) langs med begrænsningstråden (18).

Når robotplæneklipperen kører tilbage til ladestationen (19), søger den efter begrænsningstråden (18) og kører langs med begrænsningstråden (18) til venstre.

Når akkumulatorbatteriet (22) lades, lyser LED-lampen (21) på ladestationen (19) rød. Lyser LED-lampen (21) på ladestationen (19) grøn, er akkumulatorbatteriet (22) helt opladet. Når batteriet er helt opladet, genoptager robotplæneklipperen arbejdet, eller bliver stående i ladestationen (19), til der er brug for den igen. Skulle der befinde sig en forbindelse på begrænsningstråden (18), når robotplæneklipperen vender tilbage til ladestationen (19), bliver robotplæneklipperen efter flere forsøg stående foran forbindelsen og kan så ikke vende tilbage til ladestationen

(19). Fjern alle forbindelser på begrænsningstråden (18).

Overskrider temperaturen for akkumulatorbatteriet (22) 45 °C, afbrydes opladningen, så akkumulatorbatteriet ikke beskadiges. Så snart temperaturen er faldet igen, fortsættes opladningen automatisk igen.

Overskrider temperaturen for styringen til robotplæneklipperen 75 °C, vender robotplæneklipperen tilbage til ladestationen (19). Så snart temperaturen er faldet igen, genoptages arbejdet iht. indstillingerne. Bliver akkumulatorbatteriet (22) tomt, før robotplæneklipperen er vendt tilbage til ladestationen (19), kan robotplæneklipperen ikke startes. Bring robotplæneklipperen tilbage til ladestationen (19) og lad hovedafbryderen (7) være tændt. Robotplæneklipperen oplades automatisk.

5.5 Begrænsningstråd

VIGTIGT! Garantien dækker ikke overskårne begrænsningstråde og følgeskader!

5.5.1 Udlægning af begrænsningstråden

Begrænsningstråden (18) kan både udlægges oven på og nede i jorden. Er jorden hård eller tør, kan fastgørelseskrogene (14) brække, når de slås i. Er jorden meget tør, fugtes græsset, før begrænsningstråden installeres.

Installation oven på jorden

Læg begrænsningstråden (18) fast oven på jorden og fastgør den med de vedlagte fastgørelseskroge (14), hvis græsset ikke skal vertikalskæres eller ventileres på et senere tidspunkt. Begrænsningstrådens position kan tilpasses i de første uger, robotplæneklipperen bruges. Efter noget tid tildækkes begrænsningstråden med græs, hvorefter den ikke mere kan ses. Installer begrænsningstråden med en maks. afstand på 1 m mellem fastgørelseskrogene (14). Reducer afstanden mellem fastgørelseskrogene de steder, hvor græsset er ujævnt. Undgå situationer, hvor tråden ikke ligger på jorden. Sikr, at begrænsningstråden ikke kan skæres over af robotplæneklipperen.

Installation nede i jorden

Grav begrænsningstråden op til 5 cm ned. Derved forhindres det, at begrænsningstråden (18) beskadiges, hvis græsset vertikalskæres eller ventileres.

Bemærk!

Reserver 1 m tråd bag på ladestationen for at kunne gennemføre korrektioner.

5.5.2 Indsnævringer

Hvis græsplænen har en indsnævring, kan robotplæneklipperen arbejde der, så længe korridoren har en bredde på mindst 1,4 m (80 cm mellem begrænsningstrådene) og en længde på maks. 8 m (billede 3).

5.5.3 Afstand til havegrænsen

Så snart robotplæneklipperen kommer i nærheden af en begrænsningstråd (18), registreres denne af sensorerne foran i robotplæneklipperen. Før robotplæneklipperen vender om, kører den op til 30 cm hen over begrænsningstråden (18). Tag højde for dette, når slåområdet planlægges (billede 6a).

5.5.4 Udlægning af tråden i hjørner

Undgå at udlægge begrænsningstråden (18) i en ret vinkel (90°) i hjørnerne. Udlæg i stedet for begrænsningstråden (18) som vist på billede 6b, så du er sikker på, at robotplæneklipperen ikke kører for langt hen over begrænsningstråden (18).

5.5.5 Beregning af græsplænens stigning

Robotplæneklipperen kan klare stigninger på op til 35%. Undgå derfor stejlere stigninger. Stigningen beregnes på basis af den tilbagelagte højde og afstanden (billede 6c).

Eksempel: a / b = 35 cm / 100 cm = 35%

5.5.6 Installation af begrænsningstråden på skråninger

På stigninger kan robotplæneklipperen komme til at skride, hvis græsset er vådt, hvorved der køres hen over begrænsningstråden (18). Af den grund anbefales det at overholde følgende punkter (billede 6d):

• På den øverste del af en skråning bør begrænsningstråden (18) ikke installeres på stigninger over 35%. Overhold her en afstand på 30 cm til forhindringer og græskanter.
• På den nederste del af en skråning bør begrænsningstråden (18) ikke installeres på stigninger over 17%. Overhold her en afstand på 40 cm til forhindringer og græskanter.

5.5.7 Køreveje og brolagte gangstier

• Separer forhøjede gangstier, arealer med skærver eller barkflis, lavere bede eller lignende områder. Udlæg begrænsningstråden

(18) i en afstand på mindst 30 cm (billede 6e og 6g). Gangstier, der forløber langs med græsbevoksningen, skal ikke separeres, da robotplæneklipperen kan køre hen over dem. Begrænsningstråden (18) kan også trækkes hen over gangstier (billede 6f og 6g).

5.5.8 Begrænsningsøer

Beskyt forhindringer i slåområdet ved at oprette begrænsningsøer. Derved kan en kollision med sarte genstande, havebassiner, træer, møbler,

blomsterbede osv. forhindres (billede 6h og 6i). Rul begrænsningstråden (18) ud fra kanter hen til de genstande, der skal beskyttes. - Fastgør begrænsningstråden (18) med fastgørelseskroge (14) mod hjørner omkring genstanden, der skal beskyttes. - Indpak begrænsningsøerne fuldstændigt og før begrænsningstråden (18) tilbage til punktet, hvor du forlod græskanten. - Afstanden mellem begrænsningsøer bør være mindst 0,8 m. Forbind genstandene til en fælles begrænsningsø (billede 6h). - Begrænsningstråden (18) til og fra begrænsningsøen bør udlægges parallelt og meget tæt op ad hinanden. - Pas på! Begrænsningstråden (18) må ikke krydse hinanden! - Fastgør hertil de parallelle begrænsningstråde (18) sammen med de samme fastgørelseskroge (14) på jorden (billede 6i). - Robotplæneklipperen kører hen over de to parallelle begrænsningstråde (18) i slåområdet, dog stopper robotplæneklipperen ved enkelt trukkede begrænsningstråde (18).

5.5.9 Forhindringer

• Forhindringer med en højde på over 10 cm (billede 6j)

Faste forhindringer med en højde på over 10 cm, som f.eks. træer, vægge, hegn, havemøbler osv., registreres af kollisionssensorerne. Hvis robotplæneklipperen kolliderer med en forhindring, stopper den, hvorefter den slukker for skæremekanismen, kører tilbage og drejer, så klippeprocessen fortsættes i en anden retning. Bløde, ustabile og værdifulde forhindringer skal beskyttes af en afgrænsning med afgrænsningstråd.

Sten, klipper og lave forhindringer under 10 cm i slåområdet skal beskyttes, da de ellers kan køres over af robotplæneklipperen. Ellers kan robotplæneklipperen beskadiges og blokeres.

Træer (billede 6k)

Træer behandles ligesom forhindringer af robotplæneklipperen. Hvis trærødder med en højde på under 10 cm stikker op af jorden, bør dette område beskyttes. Det forhindrer skader på rødderne og robotplæneklipperen. Overhold en afstand på mindst 30 cm mellem afgrænsningstråden (18) og forhindringen.

5.6 Forbindelse med ladestationen

Sørg for, at hele afgrænsningstråden (18) er trukket, før den forbindes med ladestationen. Reserver 1 m ekstra afgrænsningstråd (18) i begge ender for at kunne gennemføre tilpasninger på et senere tidspunkt.

Isoler enderne på afgrænsningstråden (18) med en afisoleringstang i en længde fra 10 til 15 mm før tilslutning til ladestationen (19).

Træk stikket ud, før afgrænsningstråden (18) forbindes med ladestationen (19). Afgrænsningstråden (18), der er udlagt til ladestationens (19) forside, skal udlægges bagud via kabelhullerne på undersiden af ladestationen (19). Træk den forreste afgrænsningstråd (18) gennem føringerne under ladestationen og gennem hullet i tilslutningsområdet. Forbind den med tilslutningen "+". Forbind så den bageste afgrænsningstråd (18) med tilslutningen "S1" (billede 7a).

Pas på! Afgrænsningstråde (18) må ikke krydse hinanden!

Opret herefter forbindelsen med strømforsyningen. LED-lampen (21) på ladestationen (19) bør lyse grøn hele tiden, når installationen er gennemført korrekt. Hvis LED-lampen ikke lyser, kontrolleres først tilslutningerne. Hvis LED-lampen lyser, men ikke konstant grøn, bedes du læse mere herom i tabellen „Visning ladestation og fejlafhjælpning“ bagerst i denne betjeningsvejledning.

5.7 Tænding og kontrol af installationen

Så snart LED-lampen (21) lyser grøn på ladestationen (19), er slåområdet klar for robotplæneklipperen. Sikr først, at fastgørelseskrogen (14) er slået helt i på afgrænsningstråden (18). Stil robotplæneklipperen ca. 3 m bag ved ladestationen (19) foran afgrænsningstråden (18). Robotplæneklipperen bør stå i en vinkel på 90° hen mod afgrænsningstråden (18) (billede 7b). Tænd for hovedafbryderen (7) (ON) (billede 8).

Tryk på POWER-tasten (60) på betjeningspanelet (2) i to sekunder. Opspær robotplæneklipperen vha. PIN-koden og bekræft det indtastede med tasten „OK" (61) (se kapitel „Spærring/ PIN").

Tryk på tasten „HOME / 3" (64) og så tasten "OK" (61). Nu følger robotplæneklipperen begrænsningstråden (18) til venstre. Hold øje med robotplæneklipperen under hele kørslen langs med begrænsningstråden (18), til den står i ladestationen (19) igen. Skulle robotplæneklipperen have problemer visse steder, kan du evt. korrigere begrænsningstråden (18) og gentage processen. Akkumulatorbatteriet (22) til robotplæneklipperen lades nu helt. Opstår der problemer under parkoblingen, kan det være, at ladestationen (19) skal positioneres på ny i sider, til parkoblingen fungerer uden problemer.

Med den røde STOP-tast (3) kan robotplæneklipperen til enhver tid stoppes. Efter tryk på STOP-tasten (3) stoppes robotplæneklipperen, hvorefter den venter på yderligere instruktioner.

5.8 Fastgørelse af ladestationen

Når du er sikker på, at robotplæneklipperen fungerer, som den skal, og der er fundet en passende position for ladestationen (19), fastgøres ladestationen (19) med fastgørelsesskruerne (15). Skru fastgørelsesskruerne (15) helt ned i jorden med sekskantnøglen (24) (billede 7c).

5.9 Akkumulatorbatteri-kapacitetsindikator

Tryk på kontakten til akkumulatorbatteri-kapacitetsindikator. Akkumulatorbatteri-kapacitetsindikatoren indikerer akkumulatorbatteriets ladetilstand ved hjælp af 3 LED-lamper (fig. 13b).

Alle 3 LED'er lyser:

Akkuen er fuldt opladet.

2 eller LED(er) lyser

Akkubatteriet råder over tilstrækkelig restkapacitet.

1 LED blinker:

Akkubatteriet er afladt; oplad akkubatteriet.

Akkumulatorbatteriets temperatur er underskredet. Fjern akkumulatorbatteriet fra produktet og lad akkumulatorbatteriet hvile en dag ved stuetemperatur. Fremkommer fejlen igen, er akkumulatorbatteriet meget afladet og defekt. Fjern akkumulatorbatteriet fra produktet. Et defekt akkumulatorbatteri må ikke længere bruges og oplades.

Pas på!

Bruges i Multi-Ah Pack (f.eks. 4-6Ah), skal den altid stilles på den høje kapacitet. Da opladningen

og afladningen af robotplæneklipperen er skånsom, er det ikke nødvendigt at bruge den lave kapacitet for at forlænge levetiden.

5.10 Opladning af batteri med ladeaggregatet

1. Kontroller, at netspændingen, som står anført på mærkepladen, svarer til den forhåndenværende netspænding. Sæt stikket til ladeaggregatet (23) i stikkontakten. Den grønne LED-lampe begynder at blinke.
2. Sæt akkumulatorbatteriet (22) på ladeaggregatet (23) (billede 13a).
3. Under punkt „Visninger på ladeaggregat“ findes en oversigt over LED-visningernes betydning.

Under opladningen kan akkumulatorbatteriet blive varmt. Dette er helt normalt.

Hvis det ikke er muligt at oplade akku-pakken, skal du kontrollere,

• om der er netspænding i stikkontakten, og om forbindelsen til ladekontakterne er i orden.

Hvis det stadigvæk ikke er muligt at oplade akku-pakken, bedes du indsende

ladeaggregatet - samt akku-pakken

til vores kundeservice.

Kontakt vores kundeservice eller den forretning, hvor du har købt produktet, hvis du har brug for at vide, hvordan produktet sendes korrekt.

Sørg for at genoplade akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, når du kan konstatere, at maskinens ydelse er aftagende. Undgå, at akkupack'en aflades helt. Det vil ødelægge akkupack'en!

6. Betjening

6.1 Hovedafbryder

Robotplæneklipperen er udstyret med en hovedafbryder (7). Tænd (ON) og sluk (OFF) for robotplæneklipperen med hovedafbryderen (7) (billede

8). Når robotplæneklipperen er tændt, låses den med PIN-koden.

6.2 Betjeningspanel

Robotplæneklipperen er allerede programmeret på fabrikken, og standardindstillinger gennemføres. Disse kan dog ændres efter behov. Også selv om fabriksindstillingerne er egnet til de fleste haver, bør du alligevel gøre dig fortrolig med de disponible optioner.

Forklaring af LED-lamperne på betjeningspanelet (billede 9a)

1. Tid-LED-lamper: Visning af den daglige slåtid
2. Låse-LED: Visning af tastespærre
3. Akku-LED: Visning af akkutilstand
4. Alarm-LED: Visning af fejl

Forklaring af tasteoptionerne på betjeningspanelet (billede 9b)

1. POWER-taste: Tænde og slukke for robotplæneklipper
2. Taste, OK
3. Taste „SET WORK TIME / 1“
4. Taste „START / 2“
5. Taste „HOME / 3“
6. Taste „4“/Låsetaste

6.3 Indstilling af klippehøjde

Pas på! Robotplæneklipperen skal være slukket, når klippehøjden indstilles. Tryk på STOP-tasten (3). Med robotplæneklipperens indstilling af klippehøjde (4) kan klippehøjden tilpasses trinløst mellem 20 og 60 mm, der kan aflæses på skalaen. Er græsset mere end 60 mm højt, skal græsplænen afkortes til mindst 60, da robotplæneklipperen ellers belastes alt for meget, desuden forringes driftseffektiviteten. Dette gøres ved at bruge en almindelig græsslåmaskine eller en trimmer. Når installationen er færdig, kan klippehøjden tilpasses med indstillingen af klippehøjde (4). Start altid med en højere klippehøjde og reducer den så i små trin, til den ønskede højde er nået.

6.4 Spærring / PIN

Spærringen forhindrer, at robotplæneklipperen bruges uden autorisation og uden gyldig kode. I dette tilfælde skal der indtastes en personlig sikkerhedskode (4 tal).

Oplåsning

• Før robotplæneklipperen tages i brug, skal den korrekte PIN-kode indtastes (standard-PIN: "1-2-3-4"). Indtast PIN-koden langsomt og bekræft det indtastede med tasten „OK" (61).

DK/N

Betjeningsfunktionerne oplåses, og låse-LED-lampen (51) lyser grøn.

• Har du indtastet en forkert PIN-kode, lyser låse-LED-lampen (51) rød. Tryk på tasten „OK" (61) for at slette en forkert PIN-kode og indtast herefter den korrekte PIN-kode.

Låsning

Betjeningspanelet (2) låses ved at trykke på tasten "4" / Låsetaste (65).

Standard PIN-kode: 1234. Ny PIN-kode:

Ændring af PIN-kode

PIN-koden ændres på følgende måde:

1. Oplås betjeningspanelet.
2. Tryk på tasten "4" / Låsetaste (65) og på tasten "OK" (61) på samme tid. Låse-LED-lampen (51) blinker rød og grøn på skift.
3. Indtast en ny PIN-kode (fire tal). Tryk på tasten "OK" (61). Låse-LED-lampen (51) blinker grøn.
4. Indtast den nye PIN-kode igen og tryk på tasten "OK" (61). Låse-LED-lampen (51) lyser konstant grøn. PIN-koden er ændret korrekt.
5. Pas på! Noter den nye PIN-kode!

Bestilling af PIN, hvis den er glemt eller tabt

Sørg for at have kvittering og serienummer på robotplæneklipperen inden for rækkevidde. Disse informationer kræves for at kunne modtage din PIN-kode!

1. Sæt et USB-stik i USB-tilslutningen som vist (billede 11).
2. Tænd for hovedafbryderen (7) (ON).
3. Tryk POWER-tasten (60) og tasten "OK" (61) ned på samme tid. Hold tasterne nede i 3 sekunder. Nu lyser alle LED-lamper (50, 51, 52, 53) på betjeningspanelet (2).
4. Tryk på tasten "SET WORK TIME / 1" (62).
5. Fjern USB-stikket. Udlæs dataene fra USB-stikket på en computer. Med robotplæneklipperen er der oprettet en tekstfil (*.txt). Denne fil indeholder en PUK, som er en personlig kode. Kontakt kundeservicen for at få udleveret din PIN-kode.

6.5 Styring af robotplæneklipperen

Indstilling af klippetider

1. Åbn betjeningspanelet (2).
2. Vælg den ønskede klippetid ved at trykke flere gange på tasten „SET WORK TIME / 1" (62).
3. Den gældende visning ses via tids-LED-lamperne (50).
4. Bekræft indstillingen ved at trykke på tasten OK (61).

Den tid, hvor ændringerne blev foretaget, er nu den daglige starttid. Det viste timetal er den daglige arbejdstid.

Til klippetidsindstillingen anbefales en vejledende værdi på 8 timer om dagen ved 500m². Den valgte arbejdstid skal tilpasses, så den passer til havens størrelse og arbejdets omfang.

Startproces

1. Åbn betjeningspanelet (2).
2. Tryk først på tasten „START / 2" (63).
3. Bekræft startprocessen med tasten „OK" (61). Nu arbejder robotplæneklipperen iht. den indstillede klippetid. I arbejdstiden overvåges akkuladetilstanden, som vises med akku-LED-lampen (52). Så snart akkuladetilstanden falder til 30%, vender robotplæneklipperen automatisk tilbage til ladestationen (19).

Afbrydning af græsslåningen

1. Tryk på STOP-tasten (3) for at stoppe robotplæneklipperen med det samme.
2. Åbn betjeningspanelet (2).
3. Tryk herefter på tasten „HOME / 3" (64) og tasten „OK" (61) for at sende robotplæneklipperen langs med begrænsningstråden (18) tilbage til ladestationen (19).

6.6 Styring af robotplæneklipperen vha. appen

Alle indstillinger, der kan foretages via betjeningspanelet, kan også gennemføres med appen. Download først appen fra Einhell for robotplæneklippere på din smartphone. Appen fra Einhell findes via følgende link og QR-kode:

iOS: http://qr.einhell.com/12e103ce

DK/N

Android: http://qr.einhell.com/176c0443

Forbind robotplæneklipperen med din smartphone via Bluetooth-forbindelsen og overhold de viste trin. Med appen kan følgende yderligere funktioner på robotplæneklipperen bruges:

• Indstilling af klippetid: I appen findes der flere muligheder for at indstille klippetiderne på, f.eks. en daglig individuel indstilling af klippetiden.
• Regnsensor
• Regnsensoren (5) tændes og slukkes i appen. Standardindstillingen for sensoren er på fabrikken fastlagt til „On". Multi-startpunkt: I haver med mange vinkler og kanter kan robotplæneklipperen få problemer med at nå ud til alle kanter for at slå alt græsset. I dette tilfælde kan der vælges flere startpunkter på begrænsningstråden (18). Det gør det også muligt for robotplæneklipperen at nå ud i meget vanskeligt tilgængelige områder af haven. Robotplæneklipperen tilbagelægger den valgte afstand langs med begrænsningstråden (18) og starter klipningen i dette område (billede 9c). Ladestationen (19) defineres automatisk som startpunkt 1. De to yderligere startpunkter kan vælges frit. Mål hertil afstanden mellem ladestation (19) og startpunktet til højre langs med begrænsningstråden (18). På basis af hyppigheden fastlægges det, hvor ofte robotplæneklipperen starter sit arbejde ud af ladestationen (19) eller ud fra de enkelte startpunkter. Kantklipning: Indstillingen „Kantklipning", der findes i appen, bruges til at få en ren græskant. Robotplæneklipperen starter hver dag med at slå græs langs med hele begrænsningstråden (18). Desuden slår robotplæneklipperen græs hver dag, når den er på vej hjem til ladestationen, hvis akkuen har en ladning på over 70%. Græsslåmaskine og statistik: Her findes informationer om forskellige statistikker for græsslåmaskinen.

Henvisninger til Bluetooth-forbindelsen:

• Forbind dig med robotplæneklipperen i Einhell-appen, når du har logget dig på som bruger og registreret produktet. Bruges Android-enheder, skal placeringsstedet for Einhell-appen frigives for at kunne bruge Bluetooth-forbindelsen. Kobl udelukkende robotplæneklipperen i Einhell-appen på din smartphone. Forbind dig med robotplæneklipperen i appen fra Einhell.
• Bluetooth-forbindelsen har en begrænset rækkevidde. Bliv derfor i nærheden, når du styrer robotplæneklipperen.
• Robotplæneklipperen kan altid kun modtage en forbindelse til en smartphone ad gangen.
• Afbryd Bluetooth-forbindelsen, når alle indstillinger er gennemført på robotplæneklipperen.

7. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

Produktet skal altid gøres spændingsfrit, før rengørings- og vedligeholdelsesarbejde startes; dette gøres ved at trække stikket ud af stikdåsen og slukke produktet med hovedafbryderen (7) (OFF) (billede 8). Tag desuden akkuen (22) ud af robotplæneklipperen.

Forsigtig! Brug arbejdshandsker!

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, ventilationskanaler og motorhus fri for støv og snavs. Tør produktet af med en ren klud eller foretag trykluftudblæsning med lavt tryk. Robotplæneklipperen må ikke rengøres med rindende vand, især ikke under højt tryk.
• Rengør af og til produktet med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- og opløsningsmidler, da de vil kunne beskadige produktets kunststofdele. Sørg for, at der ikke kan trænge vand ind i de indvendige dele.
• Rengør så vidt muligt robotplæneklipperen med børster eller klude.
• Kontroller, at klingerne (10) og knivskiven (11) bevæger sig, som de skal.
• Rengør ladekontakterne på robotplæneklipperen (1) og ladestationen (19) med rengøringsmidler, der er egnet til metal, eller meget fint slibepapir. Disse bør rengøres for at sikre en effektiv opladning.

7.2 Vedligeholdelse

• Slidte eller beskadigede klinger (10) samt deres fastgørelsesskruer skal altid udskiftes sætvis.
• Dele, som er slidte eller beskadigede, skal skiftes ud. For at sikre en lang levetid skal alle skruedele samt hjul og aksler rengøres og smøres med olie. Regelmæssig vedligeholdelse af robotplæneklipperen sikrer ikke bare, at den holder sig i god stand og bevarer en høj ydeevne over lang tid; det betyder også, at resultatet af græsslåningen bliver bedre og arbejdet lettere at udføre. Klingerne (10) er de dele, som er mest udsat for slid. Kontroller jævnligt klingernes (10) tilstand og fastgørelse. Skulle der opstå meget store vibrationer på robotplæneklipperen, kan dette være tegn på, at klingerne (10) er beskadiget eller deformeret som følge af stød. Er klingerne (10) slidte eller beskadiget, skal disse skiftes med det samme.
• Kontroller plænens klippemønster med jævne mellemrum. Uskarpe klinger medfører, at græsstråene ikke klippes korrekt. Derved kan plænens overflade blive en smule tør og brun. Skift derfor klingerne med jævne mellemrum for at opnå et rent og lige snit.
• Kontroller undersiden på robotplæneklipperen for snavs med jævne mellemrum. Rengør robotplæneklipperen med jævne mellemrum. Fjern straks store mængder snavs. I de første uger efter ibrugtagningen og efter tidligere græsslåning med en almindelig græsslåmaskine, kan der hurtigt opstå store mængder snavs på robotplæneklipperen. Kontroller derfor undersiden på robotplæneklipperen noget oftere i dette tidsrum.
• Klip kun græsset i små trin for at undgå store mængder snavs. Der findes ikke yderligere vedligeholdelseskrævende dele inde i produktet.

7.2.1 Udskiftning af klingerne

Brug kun originale klinger, da funktioner og sikkerhed ellers ikke er garanteret.

Robotplæneklipperen er udstyret med tre klinger (10), der er monteret på en knivskive (11). Disse klinger (10) har en levetid på op til 3 måneder (hvis der ikke stødes mod forhindringer). Erstat alle tre klinger (10) på samme tid for at udelukke, at effektivitet og balance forringes på dit produkt.

Klingerne (10) skiftes på følgende måde (billede

12) - Pas på! - Brug handsker:

1. Løsn fastgørelsesskruerne
2. Tag klingerne (10) af og sæt nye i. Erstat altid alle tre klinger (10) som sæt.
3. Til sidst spændes fastgørelsesskruen fast igen. Sikr, at de nye klinger (10) kan drejes frit.

Kontroller med jævne mellemrum robotplæneklipperen og fjern alle restophobninger. Kontroller ubetinget klingernes (10) tilstand, inden den tages i brug første gang. I tilfælde af behov for reparation henvises til vores kundeservice. Brug kun originale reservedele.

7.2.2 Softwareopdatering

Softwaren aktualiseres ved at kopiere den nye software over på et tomt USB-stik (formater evt. USB-stikket forinden). Sikr, at akkumulatorbatteriet er helt ladet, før følgende trin udføres.

1. Anbring robotplæneklipperen i klippeområdet. Robotplæneklipperen må ikke befinde sig i ladestationen, når softwaren aktualiseres.
2. Sæt et USB-stik i USB-tilslutningen som vist (billede 11).
3. Tænd for hovedafbryderen (7) (ON).
4. Tryk POWER-tasten (60) og tasten „OK“ (61) ned på samme tid. Hold tasterne nede i 5 sekunder. Nu lyser alle LED-lamper (50, 51, 52, 53) på betjeningspanelet (2).
5. Tryk på tasten „4/ låsetasten (65) for at starte opdateringen. Tid-LED-lamperne (50) viser det aktuelle fremskridt. Lyser alle 5 tid-LED-lamper (50), er processen afsluttet.
6. Efter et par sekunder slukker tid-LED-lamperne (50) igen, og robotplæneklipperen skifter til den normale driftstilstand, hvor kun en tid-LED-lampe (50) lyser.
7. Fjern USB-stikket.

7.2.3 Reparation af begrænsningstråden

Skæres begrænsningstråden (18) over et vilkårligt sted, repareres dette med den vedlagte kabelforbindelse (16). Dette gøres ved at føre de to ender på den gennemskårne begrænsningstråd (18) ind i kabelforbindelsen (16) og trykke dem sammen med en tang. Sæt stikket i stikdåsen. Kontroller herefter funktionen med LED-lampen (21) på ladestationen (19).

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type. Savens artikelnummer. - Savens identifikationsnummer. - Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger finder du på internetadressen www.Einhell-Service.com

Reserveklinger art.nr.: 34.140.20

8. Opbevaring

Oplad akkumulatorbatteriet (22) helt, før det opbevares om vinteren, og sluk for robotplæneklipperen med hovedafbryderen (7) (OFF). Tag akkumulatorbatteriet (22) ud af produktet. Afbryd netdelen (13) fra strømforsyningen og ladestationen (19). Begrænsningstråden (18) kan blive udendørs om vinteren. Dog skal det sikres, at tilslutninger er beskyttet mod korrosion. Afbryd begrænsningstrådens (18) tilslutninger fra ladestationen (19).

Produktet og dets tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale opbevaringstemperatur ligger mellem 5 °C og 30 °C. Opbevar maskinen i den originale emballage.

9. Transport

Sluk for produktet med hovedafbryderen (7) (OFF) (billede 8). Anbring transportbeskyttelsesanordninger, hvis sådanne findes. Beskyt maskinen mod skader og kraftige vibrationer, der især kan opstå, når maskinen transporteres i køretøjer. Sikr maskinen, så den hverken kan rutche eller vælte. Bær robotplæneklipperen i bæregrebet (6) med knivskiven (11) væk fra kroppen.

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaffald. For at sikre en fagmæssig korrekt bortskaffelse skal produktet indleveres på et affaldsdepot. Hvis du/DDE har kendskab til lokalt affaldsdepot, så kontakt din kommune.

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaffald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er - med mindre dette tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation - spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

11. Visning af ladestationen og afhjælpning af fejl

LED-lampe (21)	Beskrivelse	Lösning
Slukket	- Ingen strømforsyning	- Kontroller strømforsyning
Lyser grøn	- Klar til at slå græs - Akkumulatorbatteri (22) er helt opladet - Begrænsningstråd (18) er installereret korrekt
Blinker grøn	- Begrænsningstråd (18) skå-ret over - Begrænsningstråd (18) for-bundet forkert	- Undersøg begrænsningstråd (18) for brud - Kontroller de to tilslutninger på ladestation (19)
Lyser rød	- Akkumulatorbatteri (22) la-des	- Vent, til akkumulatorbatteri (22) er helt opladet

12. Visning af robotplæneklipper og fejlafhjælpning

Alarm-LED-lampen (53) lyser rød

Fejl	Mulig ørsag	Afhjælpning
"Robotplæneklipper løftet".	- Løftesensor udløst kontinuier-ligt i 10 sekunder	Tryk på tasten „OK“ (54) for at kvittere fejlen.Start klipningen iven via betjeningspanelet(2).- Hvis这部分 fejl opstår oftene,kontroller da slåområdet for forbinderer med en højde på over 10 cm og fjernppe der seperer forbindererne med begrænsningstråden(18) fra slåområdet.
"Robotplæneklipper kørt fast" robotplæne-k.nlkerpen er stop-pet i slåområdet iærheden af en forbinding.	- Forhindringssensor aktiveret 10 gange i læbet af et minut	Tryk på tasten „OK“ (54) for at kvittere fejlen.Start klipningen iven via betjeningspanelet(2).- Kontroller, om robotplæneklippen erblokeret af en forbinding eller klemt fastmellem træer, buske osv. Fastgør forbinderen iller undgå dette områnde.- Opstår这部分 fejl med jævne mellemrum,kontroleres udlægningen af begræns-ningstråden (18). Hold især øje med smal-le vinkler, korridorer, hegn, klipper osv. og tilpas begrænsningstrådens (18) layout after behov.- Kontroller, om græsset er for hjit, og ro botplæneklippener deriv blokeres. Slå i dette fald græsset, sä det har en højde på under 60 mm.

Alarm-LED-lampen (53) lyser rød

Fejl	Mulig ørsag	Afhjælpning
"Hallsensor" Robotplæneklipper er stoppet i/slåom-rådet direkte ved en forbinding.	- Forhindringssensor er udlost kontinuelerigt i 10 sekunder	Sluk for hovedafbryderen (7) (OFF) og stil robotplæneklipperen et andet sted i/slåom-rådet. Tænd for hovedafbryderen (7) ivgen (ON) og start klipningen via betjeningspane-let (2). - Kontroller, om robotplæneklipperen er blokeret af en forbinding eller klemt fast mellem træer, buske osv. Fastgør forhin-dringen eller undgå dette område. - Opstårdenne fejl med jævne mellemrum, kontrllereres udlægningen af begraens-ingstråden (18). Hold især øje med smal-le vinkler, korridorer, hegn, klipper osv. og tilpas begraensningstrådens (18) layout after behov

Alarm-LED-lampen (53) blinker rød

Fejl	Mulig ørsag	Afhjelpning
„Begræns- ningstråd-/signalfejl“ Robotplæneklip- peren roterer for at sogne begrens- ningssignalet og stopper til sidst helt.	- Robotplæneklipper uden for slåområde - Begrænsningstråd (18) for- bundet forkert - Begrænsningstråd (18) skå- ret over - Ingen strømforsyning	Sluk for hovedafbryderen (7) (OFF) og tænd for den iven (ON). Start klipningen iven via betjeningspanelet (2). - Sikr, at begrænsningstråden (18) er trukket korrekt og befinder sigmidt under ladestationen (19). - Kontroller ladesstationens position (19). - Sikr, at robotplæneklipperen befinder sig i slåområdet. - Kontroller, om LED-lampen (21) lyser grøn på ladesationen (19). - Forlader robotplæneklipperen slåområ- det det samme sted flere, kontrolleres området for hjspændingskabler. Ændr begrænsningstrådens (18) position. - Forlader robotplæneklipperen slåområdet på en stigning, undgås dette område ved atændre begrænsningstrådens (18) posi- tion.

Alarm-LED-lampen (53) lyser blå

Fejl	Mulig ørsag	Afhjælpning
„Akku-/batterifej“	- På robotplæneklipperen er der opstået en batterifej- Akkumulatorbatteriet (22) kan ikke lades- Dårlig kontakt for ladestifterne (20)- Akkumulatorbatteri (22) er brugt op	Sluk for hovedafbryderen (7) (OFF) og tænd for den ingen (ON). Start klapningen ingen via betjeningspanelet (2).- Kontroller, om der er opstået et problem med strømforsyningen.- Rengør ladestfterne (20).- Sikr, at akkumulatorbatteriet (22) er mon-teret rigtigt.- Kontroller, om hovedafbryderen (7) er tændt (ON), mens robotplæneklipperen befinder sig i ladestationen (19).- Kontroller ladestationens position (19). Skift akkumulatorbatteriet (22) after behov.

Alarm-LED-lampen (53) blinker blå

Fejl	Mulig ørsag	Afhjælpning
„Batteriemperatureden for normaltområde“Robotplæneklippenen vender tilbagetil ladestationen i den indstilledearbejdstad, og/ellerakkumulatorbatte-rier kan/DDke lades i ladestationen.	For hoy / for lav akkutemperaturller overtemperatur for sty-ringen - Har batteriet en temperatur på over 75 °C, vender robot-plæneklippenen tilbage til ladestationen (19). - Ved en batteriemperatur på over 45 °C aller under 0 °C stoppes opladningen, og robotplæneklippenen venter i ladestationen (19).	- Sørg for, at robotplæneklippenen bruges tidligt på denen og at den/DDke kører,;narrdet er meget varmt. - Når aktikumulatorbatteriet og styringen er afkølet til det tilladte temperaturområde, vender robotplæneklippenen automatisktilbage til den programmerede drift.
„Motor overbelastet“Robotplæneklippenen er stoppet i dethøj e og tykke græs.	- Robotplæneklippenen er stoppet på grund af over-strøm i motoren eller en motorfelj	Sluk for hovedafbryderen (7) (OFF) og tændfor den iven (ON). Start klipningen iven viabetjeningspanelet (2). - Kontroller græssets hoye i slåområdet og slåfter behov græsset med en almin-delig græsslåmaskine, SSE græsset har en hoye på under 60 mm. - Øg klippehøjden. Start altid med en højere klippehøjde og reducr den sá i små trin,til den ønskedete hoye er næt. - Undersøg knivskiverne (11) og hjulene forsnavs og rengør disse dele grundigt. - Kontroller baghjulene og knivskiverne (11)for blokeringer. Hvis disse blokeringer/DDke kan lønsnes, kontaktes den ansvarlige kun-deservice.

Alarm-LED-lampen (53) blinker blå

Fejl	Mulig ørsag	Afhjælpning
"Robotplæneklipper hældet"Robotplæneklipperer er væltet og stoppet.	- Robotplæneklipper blevvip-pet vedvarende i 10 sek-un-der- Robotplæneklipper er hældet i en retning i længere tid	Tryk på tasten „OK“ (54) for at kvittere fejlen.Start klipningen iven via betjeningspanelet (2).- Stil robotplæneklipperen på et/en lige are-al/flade og start den iven.- Er robotplæneklipperen væltet på et stejlt terræn i slåområdet, tilpasses begrøns-ningstråden (18) for at undgå store stig-ninger.
"Græsslåmaskine kørt fast"Robotplæneklipperen stopper,ningar stopper,ningar den er på vehj hem til ladestationen.	- Robotplæneklipperens be-vægelse er blokeret af forhin-dringer på begrænsningstråden (18)	Sluk for hovedafbryderen (7) (OFF) og stilrobotplæneklipperen et andet sted i slåom-rådet. Tænd for hovedafbryderen (7) iven(ON) og start klipningen via betjeningspane-let (2).- Afhjælp alle forhinderger på begræns-ningstråden (18).

Fejlsøgning

Fejl	Mulig ørsag	Afhjælpning
Robotplæneklipperen står i slåom-rådet. Robotplæneklipperen kan ikke tændes.	- Akkubatteriets spænding er for*Lille - Fejl på stromkreds eller elektronsiske dele	- Kør robotplæneklipperen tilbage til oplad-ning i ladestationen (19). - Tænd for hovedafbryderen (7) (ON). - Kontakt kundeservicen.
Robotplæneklippen kan ikke køre ind i ladestationen.	- Ladestation (19) er ikke ins-talleret korrekt.	- Sikr, at LED-lampen (21) lyser grøn på ladestationen (19). - Sikr, at begraensningsstrådene (18) er for-bundet på ladestationen (19), og at den forreste begraensningsstråd (18) er trukket i midten under ladestationen (19). - Sikr, at ladestationen (19) er positioneret korrekt.
Robotplæneklipperen stopper eller kører ukontrolleret iærheden af be-grænsningsøer.	- Begrænsningsstråd (18) er ikke installereret rigtigt rundt omkring begraensningsøer-ne.	- Tilpas begraensningsstrådens (18) position. - Kontroller, at begraensningsstråden (18) ikke krydser hen over hinanden

Fejlsøgning

Fejl	Mulig ørsag	Afhjælpning
Robotplæneklipperen er meget støjende.	- Klinger (10) er beskadiget - Mange fremmede materialer klæber fast på klinger (10) - Robotplæneklipper er startet for tæt op ad forbinderger - Knivdrev eller drivmotor er beskadiget - Andre dele på robotplæne-klipper er beskadiget	- Skift klinger (10). De 3 klinger (10) skal skiftes på samme tid. - Robotplæneklipperens driftseffektivitet afhænger af, hvør skarpe klingerne (10) er. Hold derfor klinger (10) i god stand. - Sluk robotplæneklipperen på en sikkermxde og brug arbejdshandsker,+när klin-ger (10) rengøres/renses, for at undgåsnitsår. - Få motoren repareret eller udskifte tafkundeservicen.
Robotplæne-klipperen bliver i ladestationen. Robotplæneklipperen vender altid tilbage til ladestationen.	- Forkerte arbejdstidindstillinger - Akkumulatorbatteri (22) tomt - Regnsensor udløst - Øget alkutemperatur	- Kontroller arbejdstidindstillingerne. - Robotplæneklipperen starter og stopper sit arbeje afhængigt af det indstillede tidsvindue. Uden for dette tidsrum står ro botplæneklipperen i ladestationen (19).
Robotplæneklipperen bliver stående på begræns-ingstråd og kan ikke;nå hen til lade-stationen.	- Akkumulatorbatteri (22) tomt - Længden på begræns-ingstråden (18) og dermed vejen hem til ladestationen (19) er for lang til det anvend-te akkumulatorbatteri (22).	- Fjern mulige forhinderger på begræns-ingstråden (18). Sørg for at have en tilstrækkelig afstand til forbinderger,+när begrænsingstråden (18) trækkes. - Brug venligst et akkumulatorbatteri med hjere kapacitet. - Vigtigt: Bruges et multi-Ah-akkumulator-batteri (f.eks. 4-6 Ah), indstilles den hjere kapacitet. Da opladningen og afladningen af robotplæneklipperen er skånsom, er det ikke nødvendigt at bruge den lavere kapacitet for at forlænge levetiden.

VIGTIG! Garantien dækker ikke overskårede begrænsningstråde og følgeskader!

13. Visning på ladeaggregat

Visningsstatus		Betydning og påkrævet handling
Rød lysdi-ode	Grøn lysdi-ode
Slukket	Blinker	Standby-modusLadeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-rier er/DDke i ladeaggregatet
Tændt	Slukket	OpladningLadeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pagseldende ladetider vindes direkte på ladeaggregatet.Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider afhængigt af den ekstisterende akkuladning.
Slukket	Tændt	Akkumulatorbatteriet er opladt og klar til brug.Herefter skiftes til skånende opladning, indtil fuldstændig opladning er.næt.Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggregatet.Påkrævet handling:Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra strømforsyningsnettet.
Blinker	Slukket	TilpasningsopladningLadeaggregatet befinder sig i Funktionen for skånsom opladning.Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere ogskal bruge mere tid. Det kan have følgende ársager:- Akkumulatorbatteriet er/DDke blevet opladet i meget lang tid.- Akkumulatorbatteriets temperatur ligger/DDke i det ideelle område.Påkrævet handling:Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk oplades.
Blinker	Blinker	FejlOpladning er/DDke længere mulig. Akkumulatorbatteriet er defekt.Påkrævet handling:Et defekt akkumulatorbatteri må/DDke længere opladesTAG akkumulatorbatteriet ud af ladeaggregatet.
Tændt	Tændt	TemperaturfejlAkkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt(under 0°C).Påkrævet handling:Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20°C).

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service, som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid, resp. at følgende dele anses som forbrugsmaterialer.

Kategori	Eksempel
Sliddele*	Akku
Forbrugsmaterialie/ forbrugsdele*	Klinger
Manglende del

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvanligt, inden defekten opstod (symptom for defekt)? Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produkter er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:
2. Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af, at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
3. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv), transportskader, brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).
4. Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
5. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
6. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

1. Sikkerhedsanvisninger

til vores kundeservice.
