Tuotetyyppi	Langaton robottiruohonleikkuri
Merkki	Einhell
Malli	FREELEXO 500 BT
Nimellisjännite	18 V
Leikkuuleveys	18 cm
Leikkuukorkeus	20–60 mm (jatkuva säätö)
Terien lukumäärä	3 kääntyvää terää
Maksimikaltevuus	35 %
Paino	9,0 kg
Suojauksen tyyppi	IPX4
Äänenpainetaso	48,7 dB(A)
Taattu äänitehotaso	59,4 dB(A)
Moottorin pyörimisnopeus	3100 rpm
Suositeltu pinta-ala	Jopa 500 m² (8 h leikkuuta päivässä)
Latausaseman virtalähde	Virtalähde 100-240 V ~ 50/60 Hz, lähtö 18 V DC 1,8 A
Akun tyyppi	Litiumioni 18 V (yhteensopiva Power X-Change)
Yhteys	Bluetooth (Einhell-sovellus)
Turva-anturit	Nostotunnistin, kallistustunnistin, esteanturi, sadeanturi
Toimitussisältö	Robotti, latausasema, virtalähde, akku, laturi, rajoituslanka (150 m), varaterät, koukut, kuusiokoloavain, viivain
Huolto	Puhdistus kostealla liinalla, ei painevettä; vaihda terät noin 3 kuukauden välein
Korjattavuus	Varaosia saatavana (terät, akku); korjaukset valtuutetussa huollossa

Usein kysytyt kysymykset - FREELEXO 500 BT EINHELL

Kuinka asentaa rajoituslanka?

Aseta lanka tasaisesti maahan tai kaiva se enintään 5 cm syvyyteen. Kiinnitä se mukana tulevilla koukuilla (enintään 1 m välein). Muodosta suljettu silmukka leikattavan alueen ympärille. Saarekkeita (puita, kukkapenkkejä) varten lanka on asetettava kaksinkertaisena ja rinnakkain. Jätä 1 m ylimääräistä lankaa päihin säätöjä varten.

Kuinka määrittää tai muuttaa PIN-koodi?

Oletus-PIN-koodi on 1-2-3-4. Muuttaaksesi sen, avaa ohjausalueen lukitus, paina samanaikaisesti painikkeita 4 ja OK, kunnes LEDit vilkkuvat, syötä uusi 4-numeroinen koodi, vahvista OK-painikkeella ja syötä koodi uudelleen. Merkitse uusi PIN-koodi muistiin. Jos unohdat sen, käytä USB-tikkua PUK-koodin luomiseen ja ota yhteyttä huoltopalveluun.

Mitä tehdä, jos leikkuri ei palaa latausasemaan?

Varmista, että aseman vihreä LED palaa. Tarkista, että rajoituslanka on kytketty oikein liittimiin + ja S1. Poista esteet langan päältä ja varmista, etteivät silmukat risteä. Jos ongelma jatkuu, sijoita asema uudelleen tasaiselle alustalle ja vapauta vähintään 2 m suora kulkuväylä eteen.

Kuinka vaihtaa leikkuuterät?

Kytke leikkuri pois päältä (pääkytkin OFF) ja käytä käsineitä. Löysää leikkuulevyn ruuvit, irrota kolme kulunutta terää ja vaihda ne uusiin. Kiristä ruuvit tiukasti. Käytä ainoastaan alkuperäisiä teriä (viite 34.140.20). Vaihda aina kaikki kolme terää samanaikaisesti tasapainon varmistamiseksi.

Kuinka sadeanturi toimii?

Sisäänrakennettu sadeanturi havaitsee kosteuden. Kun sataa, leikkuri palaa automaattisesti latausasemaan ja odottaa, kunnes anturi on kuiva, ja pysyy vielä 2 tuntia ennen leikkuun jatkamista. Voit ottaa tämän toiminnon käyttöön tai pois käytöstä Einhell-sovelluksella.

Mikä on suositeltu enimmäispinta-ala?

Tehokkaan leikkuun saavuttamiseksi suositeltu pinta-ala on noin 500 m² päivittäisellä 8 tunnin työajalla. Säädä leikkausaikaa ohjausalueen tai sovelluksen kautta puutarhan monimutkaisuuden (esteiden, kaltevuuksien) mukaan.

Kuinka ladata akku?

Leikkuri latautuu automaattisesti palaamalla latausasemaan. Voit myös ladata akun erikseen mukana tulevalla laturilla. Aseman LED on punainen latauksen aikana ja vihreä, kun akku on täynnä. Noudata ympäristön lämpötilaa 5 °C – 40 °C. Älä lataa kosteassa ympäristössä.

Mitä tarkoittaa punainen merkkivalo?

Punainen merkkivalo palaa tasaisesti osoittaa virhettä. Esimerkiksi 'leikkuri nostettu' (nostotunnistin aktivoitu >10 s) tai 'leikkuri juuttunut' (este havaittu 10 kertaa minuutissa). Paina OK-painiketta virheen kuittaamiseksi ja käynnistä uudelleen ohjausalueelta. Jos virhe toistuu, tarkista esteet tai langan asennus.

Kuinka säätää leikkuukorkeus?

Pysäytä leikkuri STOP-painikkeella. Käännä leikkuukorkeuden säätönuppia (4) säätääksesi korkeutta jatkuvasti 20–60 mm. Aloita aina korkealta ja pienennä vähitellen, kunnes saavutat halutun tuloksen. Älä koskaan leikkaa yli 60 mm korkeaa ruohoa ilman esileikkausta.

Voinko käyttää leikkuria ilman rajoituslankaa?

Ei, rajoituslanka on välttämätön leikkuualueen rajaamiseksi ja leikkurin ohjaamiseksi latausasemalle. Ilman lankaa leikkuri ei toimi oikein. Lankan on muodostettava suljettu silmukka, joka on kytketty latausasemaan (liittimet + ja S1).

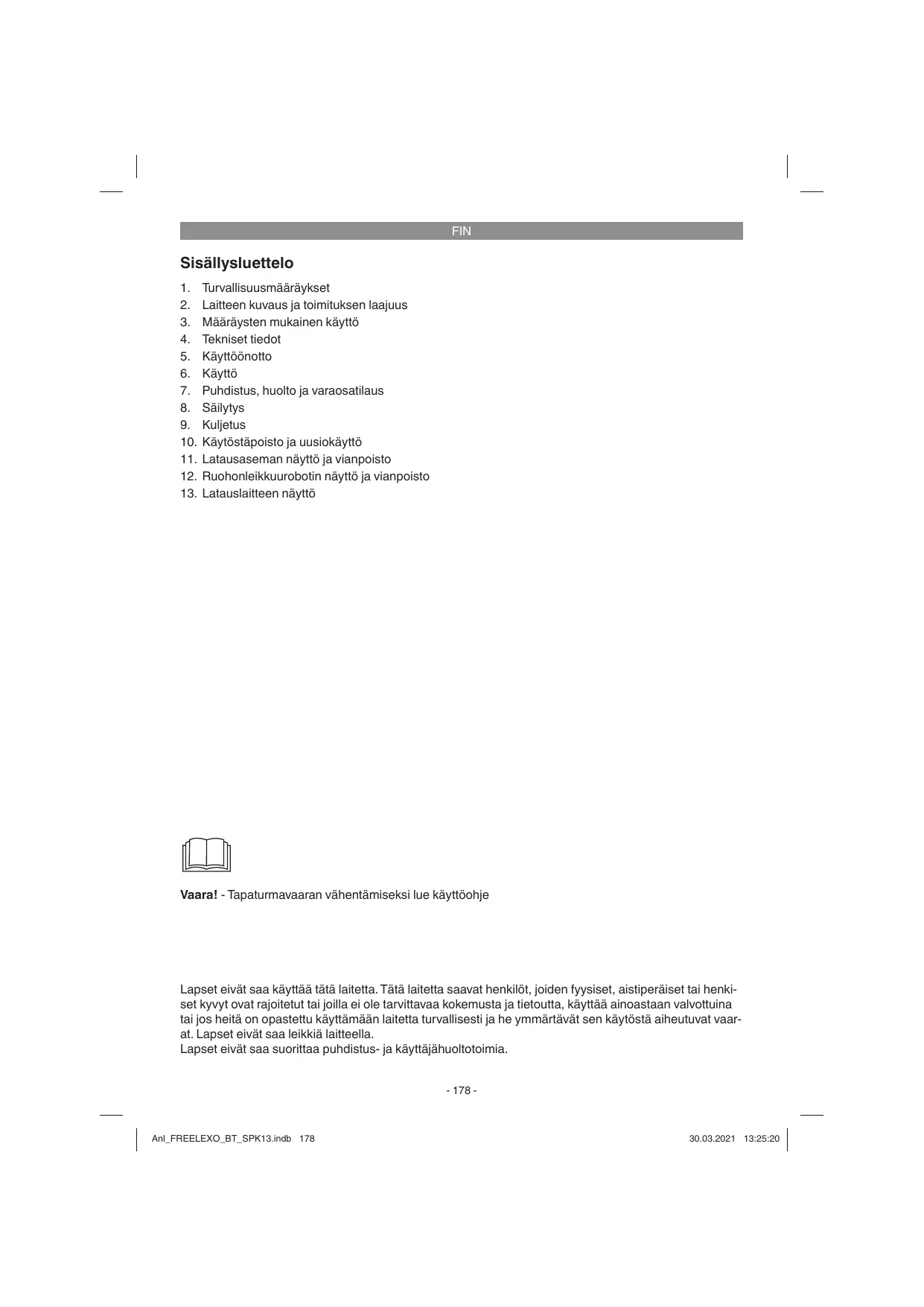

KÄYTTÖOHJE FREELEXO 500 BT EINHELL

1. Turvallisuusmaaraykset
2. Laitteen kuvaus ja toimituksen laajuus
3. Määräysten mukainen käytö
4. Tekniset tiedot
5. Kayttoonotto
6. Käytö
7. Puhdistus, huolto ja varaosatilaus
8. Sailytys
9. Kuljetus
10. Käytöstäpoisto ja uusiokäytö
11. Latausaseman naytto ja vianpoisto
12. Ruohonleikkuurobotin nayttto ja vianpoisto
13. Latauslaitteen naytto

Vaara! - Tapaturmavaaran vahentämiseksi lue kayttöohje

Lapset eivat saa kayttta tata laitetta. Tata laitetta saavat henkilot, joiden fyysiset, aistiperaiset tai henkit set kyvyt ovat rajoitetut tai joilla ei ole tarvittavaa kokemusta ja tietoutta, kayttaa ainoastaan valvottuina tai jos heita on opastetu kayttamaan laitetta turvallisesti ja he ymmartavat sen kaytosta aiheutuvat vaarat. Lapset eivat saa leikkia laitteella.

Lapset eivat saa suorittaa puhdistus- ja kayttajahuoltotoimia.

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjā turvallisuusvarotoimia tapaturmien ja vaurioiden valttamiseksi. Lue sen vuoksi tämä käyttohje / namā turvallisuusmaaraykset huolellisesti lápi. Säilyta ne hyvin, jotta niissä olevat tiedot ovat myohemminkin milloin vain käytettävissä. Jos luovutat laitteen muille henkilöille, ole hyva jianna heille myos tämä käyttohje / namā turvallisuusmaaraykset laitteen mukana. Emme OTA mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheituneet tämä käyttohjeen tai turvallusuohjeden noudattamisen laiminlyönnstä.

1. Turvallisuusmaäräykset

Laitetta koskevat turvallisuusmaäräykset lóydát oheistetusta vihkosesta.

Varoitus!

Lue kaikki turvallisuusmaäräykset, ohjeet, kuvat ja tekniset erittelyt, joilla täm sahkötyokalu on varustetty. Jos seuraavia ohjeita ei noudateta, saattaa tastä aiheutua sahköiskuja, tulipaloja ja/tai vakeita vammoja.

Säilytä kaikki turvallisuusmaäraykset ja ohjeet myöhemppä tarvetta varten.

Käytettyjen merkkien selitys (katso kuva 14)

A. VAROITUS - Lue käyttoohje lapi ennen koneen käyttoä!
B. VAROITUS - Säilytä vastaava turvallinen valimatka konetta käytettaessä!
C. VAROITUS - Toimenna estolaitteet ennen koneeseen tehtävi töitä tai ennen koneen nostramista! HUOMIO - Älä kosketa pyöriviin terjin!
D. VAROITUS - Älä aja mukana koneen päällä!
HUOMIO - Älä kosketa pyöriviin teriin
E. Sujoausluokka II (kaksoiseristys)
F. Säilytä akut vain kuivassa tilassa, jossa lämpötila on +10°C ja +40°C valillä. Säilytä akkuja vain ladattuna (väh. 40% lataus).
G. Kytkentäverkkolaite
H. Sujoausluokka III
I. Hidas varoke 3,15 A
J. Erotusmuunta oikosulkusuojalla
K. Saa käyttaa vain kuvivissa tiloissa.

Huomio!

Irrota verkkopistoke ukonilman aikana ja erota rajalanka latausasemasta.

2. Laitteen kuvaus ja toimituksen laajuus

2.1 Laitteen kuvaus (kuva 1/2)

1. Ruohonleikkuurobotti
2. Kaytöpaneeli
3. SEIS-nappain
4. Leikkauskorkeuden saatö
5. Sadeilmaisin
6. Kantokahva
7. Pääkatkaisin
8. Takapyorä
9. Akkulokeron kansi
10. Terat
11. Teräkiekko
12. Etupyöra
13. Verkkolaite(-johto)
14. Kiinnityskoukat
15. Kiinnitysruvuvi
16. Kaapeliliitin
17. Varaterät
18. Rajalanka
19. Latausasema
20. Lataustappi
21. LED-näytö
22. Akku
23. Latauslaite
24. Sisakuusiokoloavain
25. Viivoitin (erotettavaksi)

2.2 Toimituksen laajuus ja pakkauksesta ottaminen

Tarkasta tassà kuvatun toimitusselostuksen avulla, etta tuote on taysimäräinen. Jos osia puuttuu, ota viimeistaan 5. arkipäivän öston jälkeen yhteyttä asiakaspalvelumme tai sihen myntipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tassä myös tämohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkau-k-sesta.
• Poista pakkaismateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
  Tarkasta, onko toimitus täysilukuinen.
  Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
  Säilytä pakkaus, mikäi mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmaterialialit eivät ole lasten leikkikaluja! Lapset eivät saa leikkä muovipusseilla, kelmuilla tai pienillä osilla! Niistä

FIN

uhka nielaisu- ja tukehtumisvaara! Toimituksen laajuus, asennustarvikkeet ja varusteet (osaksi eivat kuulu toimitukseen):

Toimituksen laajuuden voit nähda oheistetusta toimitustiedotteesta.

Ruohonleikkuurobotti
Verkkolaite(-johto)
Latausasema
Kiinnitysruuvit (4 kpl)
Varaterät
Kiinnityskoukut
Rajalanka
Kaapeliniputin
Sisakuusiokoloavain
- Akku
Latauslaite
Viivoitin (erotettavaksi)
Alkuperäiskaytöohjeen käannös
Turvallisuusmaaaraykset

Tarvittavat apuvälineet (eivat kuulu toimitukseen)

Vasara
Pihdit
Eristyspihdit
- Vesivaaka (valinnainen)

3. Määräysten mukainen käytto

Ruohonleikkuurobotti soveltuu kaytettavaksi yksityiskayttöön koti- ja harrastepuutarhassa ja se on tarkoitetu vain ruhikon leikkaamiseen.

Konetta saa käytää ainoastaan sille märättyyn tarkoitukseen. Kaikkinainen tämän yllittävä käytö katsotaan märäysten vastaiseksi. Laitteen omistaja/käytäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästa aiheutuvista vahingoista tai loukkaantumisista.

Ole hyvä ja ota huomioon, etta laitteitamme ei ole suunniteltu käytettavaksi pienteolliusu-, käsityolais- tai teollusustarkoituksiin. Eme hyväksy mitäan takuvaateita, jos laitetta käytetään pienteolliusu-, käsityolais- tai teollisustyopaikoilla tai naihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Jannite 18V
Moottorin kierrosluku 3100 min
Sujoausluokka IPX4
Sujoausluokka . III
Paino 9,0 kg
Leikkuuleveys 18 cm
Terienlukumaaarä 3
Suurin nousukulma 35%
Aaen painetaso LDA 48,7 dB(A)
Mittausepataarkkuus K 3 dB (A)
Aaen tehotaso LWA 59,4 dB(A)
Mittausepataarkkuus K 3 dB (A)
Leikkuukorkeuden
säätö 20-60 mm; portaattomasti
Rajalangen suurin salittu pituus enint. 250 m

Rajalanka-kaapeliantenni

Käytötajuusalue 0-148,5 KHz

Suurin lahetysteho 21,18 dBuA/m

Bluetooth-yhteys

Käytötaajuusalue. 2400-2483,5 MHz

Lähtöjannite: 18 V tasavirta

Antovirta: 1,8 A

Sujoausluokka: II/回

Melunpäästön mitattu standardien EN ISO 3744:1995 ja ISO 11094:1991 mukaisesti.

Varoitus!

Tämä laite kehittää kayton aikana sahkö-magneettisen pentän. Tämä kenttä saattaa tietyissä olosuhteissa vaikuttaa aktiviisintai passilvisin läkinnallisiin siirrannaisiin. Vakavien tai kuolemaan johtavien vammojen valttamiseksi suosittelemme, etta henkilö, joilla on läkinnallisiä siirrannaisiä, kysyvänte nuvoa läkariltaan tai läkinnallisen siirrannaisen valmistajalta, ennen kuin he kayttavat laitetta.

FIN

5. Kayttoönotto

Lue koko käyttoohje lapi, ennen kuin aloitat ruohonleikkuurobotin asentamisen. Asenta-misen laatu vaikuttaa sihen, miten hyvin ruohonleikkuurobotti toimii myöhemmin.

5.1 Toimintaperiaate

Ruohonleikkuurobotti valitsee kulkusuuntansa satunnaisesti. Puutarhan ruoho leikataan kokonaan, kun ruohonleikkuurobotti käsittelee kaiki rajalangalla (18) rajatun pinnan sisällä olevat alueet. Heti kun ruohonleikkuurobotti tunnistaa oikein asennetun rajalangan (18), se känty ympäri ja kulkee toiseen suuntaan alueen sisäpuolella. Kaiki ne rajapainen sisäuolella olevat alueet, jotka haluat suojata - esim. puutarhalammet, puut, huonekalut tai kukkapenkit - taytyssamoin rajata rajalangalla (18). Rajalangan (18) taytyy muodostaa suljettu keha. Jos ruohonleikkuurobotti tormääleikkualueella esteeseen, se peruuttaa pois ja jatkaa leiikkuuta toiseen suuntaan (kuva 3).

5.2 Ilmaisimet

Ruohonleikkuurobotti on varustetu useammilla turvallisuusilmaisimila.

Nostoilmaisin:

Jos robottia nostetaan takaa maasta ylos yli 30^ , niin robotti ja terien (10) pyorinta pysaytetaan heti.

- Kallistusilmaisin:

Jos ruohonleikkuurobotti kallistuu voimakkaasti yhteen suuntaan, niin robotti ja terien (10) pyorintä pysäytään heti.

Törmayksenilmaisin:

Ruohonleikkuurobotti tunnistaa esteet reitiläan. Kun ruohonleikkuurobotti tormäa esteeseen, niin ruohonleikkuurobotti sekä terien pyorinta pysaytetaan heti ja se peruuttaaesteestä pois.

Sadeilmaisin:

Ruohonleikkuurobotti on varustetu sadeilmaisimella (5), jotta estetaan sen tyoskently sateella. Ruohonleikkuurobotti palaa takaisin latausasaaman (19), kun se havaitsee sateen, ja se ladataan siellä tayteen. Kun sadeilmaisin (5) on jalleen kuivunut, niin ruohonleikkuurobotti jää latausasaaman (19) vielä kahden tunnin ajaksi.

Alä liita kahta metalli-ilmaisinta oikosulkuun metallin tai muun johtavan materiaalin kansa. Se vaikuttaa ruohonleikkuurobotin oikean toimintaan.

5.3 Valmistelutyot

Laadi ensin piirros ruohikostasi. Merkitse sihen myös esteel ja laadi suunnilema niiden suojaamiseksi. Taten on helpompaa loytaa hyva sijainti-paikka latausasemalle (19) ja vetä rajalanka (18) pensaiden, kukkapenkkien jne. ympari (kuva 4). Jos ruohon korkeus on yli 60 mm, niin se tayty lyhentä, jotta ruohonleikkuurobottia ei kuormiteta liikaa ja vahenneta sen kaytfothoa. Käytä tāhan tavallista ruohonleikkuria tai trimmaria.

Poista ruohikolta kaikki irtaimet esineet, joita ruohonleikkuurobotti voisi vahingoittaa tai jotka voisivat vahingoittaa robottia.

Pida seuraavat tyokalut valmiina: vasara, pihdit, eristyspihit ja vesivaaka (valinnainen).

Akun asentaminen

Avaa akkulokeron kansi (9) vetamalla lukituksesta. Paina akun (22) lukitusnpainta ja tyonnakku (22) sille tarkoitettuun akunkantaan. Sulje akkulokeron kansi (9) ja tarkasta, etta se lukittuu oikein paikalleen (kuva 10).

5.4 Latausasema

5.4.1 Latausaseman sijaintipaikka

Selvita ensin latausaseman (19) paras sijainti-paikka. Tahan tarvitaan ulkopistorasia, jossa on jatkuvasti virta, jotta ruhonleikkuurobotti toimii aina. Latausasema (19) taytyy siojittaa tasaiselle pinnalle ruohoturpeen korkeudelle. Huolehdi si-itä, etta alue on tasainen ja kuova. Valitse paikka varjossa, koska akku (22) ladataan parhaiten villeassy ymparistossa (kuva 5a). Huolehdi lisaksi siitä, etta rajalanka vedetään suoraan vähintään 2 m matkalle ennen latausasemaa (19). Aivan latausaseman (19) edessä olevat mutkat voivat aiheuttaa vaiveuksia lataukseen telakoitumisessa.

5.4.2 Latausaseman sijaintipaikka

Kun akku (22) on melkein tyhja, niin ruohonleikkuurobotti palaa takaisin latausasemaan (19) kulkemalla vastapäivän rajalankaa (18) pitkin latausasemalle (19) asti. Huolehdi siksi siita, etta latausasema (19) sijoitetaan oikein (kuva 5b).

5.4.3 Latausaseman liittäminen verkkolaitteeseen

1. Ennen kuin liität latausaseman (19) virransyöttöön, varmista, etta verkkojannite on 100-240 V ja taajuus 50/60 Hz.
2. Liītā verkkolaite (13) suoraan pistorasiaan.
   Alä kāytä kaapelia mihinkään muuhun tarkoitukseen.
3. Älä käytä vahingoittunutta verkkolaitetta (13). Jos kaapelit tai verkkolaite (13) vahingoittu

FIN

vat, ota heti yhteytä alan ammattihenkiloön vaihtamista varten.

1. Älā lataa ruohonleikkuurobottia kosseassa ympäristössä. Älā lataa ruohonleikkuurobottia yli 40^ :n tai alle 5^ :n lampötilassa.
2. Pida ruohonleikkuurobotti ja verkkolaite (13) etaallā vedestä, lammönlähteista ja kemikaaleista. Pida verkkolaitteen (13) kaapeli poissa terävistä reunoista vahinkojen välttämiseksi.
3. Liitä verkkolaite (13) latausasemaan(19) (kuva 5c).

Ruohonleikkuurobotin akun (22) lataamiseksi jo asennuksen aikana kytke ruohonleikkuurobotti ensin päkytkimellä (7) pälle ja aseta se latausasemaan (19).

5.4.4 Tietoja lataamisesta

Ruohonleikkuurobotti palaa takaisin latausase
maan (19) yhdessä seuraavista tapaufsista:

Lahetat ruohonleikkuurobotin manuaalisesti takaisin.
Akun lataustaso laskee alle 30% .
Päivittäinen työaika on paattynyt.
Sadeilmaisin on lauennut.
- Ruohonleikkuurobotti on kuumentunut liikaa.

Talloin ruohonleikkuurobotti kulkee rajalankaa (18) pitkin omatoimisesti latausasemaan (19) saakka.

Kun ruohonleikkuurobotti kulkee takaisin latausasaaman (19), niin se hakee rajalangan (18) ja kulkee vastapäivään rajalankaa (18) pitkin.

Akun (22) lataamisen aikana latausaseman (19)
LED-näytö (21) palaa punaisena.

Jos latausaseman (19) LED-näytö (21) palaa vihreänä, niin se osoittaa, etta akku (22) on ladattayteen. Täyteen lataamisen jälkeen ruhonleikkuurobotti jatkaa työätään, tai pysyy latausasemassa (19) seuraavaan tyojaksoon saakka.

Mikäli ajettaessa takaisin latausasemaan (19) havaitaan este rajalangan (18) pällä, niin ruohonleikkuurobotti jää useamman yrityksen jälkeen seisomaan esteen eteen eikä voi päästä takaisin latausasemaan (19). Poista kaikkie steet rajalangan (18) pällä.

Jos akun (22) lampotila ylittä 45 °C, niin lataaminen keskeytetaän, jotta valtetään akun vauroituminen. Lataamista jatketaan automaattisesti, kun lampotila on laskenet jalleen.

Jos ruohonleikkuurobotin ohjauksen lampotila ylittä 75 °C, niin robotti palaa takaisin latausasemaan (19). Työta jatketaan asetusten mukaisesti, kun lampotila on laskenet jalleen.

Jos akku (22) tyhjenee kokonaan, ennen kuin ruohonleikkuurobotti on palannut latausasemaan (19), ei ruohonleikkuurobottia voi ena相关政策 (19) ja jata päkytkin (7) pälle. Ruohonleikkuurobotti ladataan automaattisesti.

5.5 Rajalanka

HUOMIO! Poikkileikatut rajalangat ja seura-musvahingot eivat kuulu takuun piirin!

5.5.1 Rajalangan veto

Rajalanka (18) voidaan vetta sekaaan pinnalle ettaa maan sisaaan. Kovassa tai kuivassa maaperasskinnityskoukat (14) voivat murtua niitta sisaaan lyotessa. Kastele ruohikko ennen rajalan gan asentamista, jos maapera on hyvin kuivaa.

- Asentaminen maanpinnalle

Laske rajalanka (18) tiiviisti maanpinnalle ja kiinnitta se mukana toimitetuilla kiinitskouilla (14), jos et halua myohemmin moyhentäa tai ilmottaa ruohikkoa. Rajalangan sjoiteluva voit viel akorjata ruohonleikkuurobotin ensimmäisinä kayttöviikkoina. Jonkin ajan kuluttua ruoho on kuitenkin kasvanut rajalangan paälle eika sita enà náy. Asenna rajalanka kiinitsykouilla (14), joiden valimatka on enintaan 1 m. Vähennä kiinitsykoukkujen valimatkaa ruohikon epatasaisilla kohdilla. Välta tilanteita, joissa lanka ei lepää maan pinnalla. Varmista, ettei ruohonleikkuurobotti voi leikata rajalankaa poikki.

- Asentaminen maan sisään

Kaiva rajalanka noin 5 cm:n syvyteen. Taten estetaan rajalangan (18) vahingoittuminen esimerkiksi moyhennyksen tai ilmotuksen aikana.

Viite!

Varaa 1 m lankaa latausaseman takapässä, jotta voit tehdä korjauksia myöhemmin.

5.5.2 Kapeikot

Mikali ruohikon alueella on kapeikko, niin ruhonleikkuurobotti voi tyoskennellä siina, jos kaytavan leveys on vahintaan 1,4 m (80 cm rajalankojen valissä) ja pituus enintaan 8 m (kuva 3).

5.5.3 Valimatka puutarhan rajaan

Kun ruohonleikkuurobotti lāhestyy rajalankaa (18), niin robotin etuosassa olevat ilmaisimet ha-vaitsevat langan. Ennen kuin ruohonleikkuurobotti käantyy pois, se ajaa kuitenkin rajalangan (18) yli jopa 30 cm:n matkan. Ota tämhuomioon leikku

FIN

valuetta suunnitellessasi (kuva 6a).

5.5.4 Langan veto nurkkin

Välta asettamasta rajalankaa (18) nurkissa suoraan kulmaan (90^) . Varmistaaksesi, ettei ruohonleikkuurobotti aja liian pitkälle rajalangan (18) yli, aseta rajalanka (18) sen sijaan kuvan 6b mukaisesti.

5.5.5 Ruohikonpinnan nousun laskenta

Ruohonleikkuurobotti voi nousta enintaan 35 % :n nousukulmassa. Välta sen vuoksi jyrkempiä nousuja. Nousu voidaan märittä korkeuseron ja valimatkan kautta (kuva 6c).

Esimerkki: a/b = 35 cm/100 sm = 35 %

5.5.6 Rajalangan asennus nousukohdissa

Nousukohdissa ruohonleikkuurobotti voi varsinkin kosteassa ruohossa luiskahtaa sivuun ja ajaa siten rajalangan (18) yli. Siksi suosittelemme huomioimaan seuraavat kohdat (kuva 6d):

• Rinteen ylemmässa osassa rajalankaa (18) ei saisi asentaa yli 35% nousuihin. Säilytä siellä 30 cm:n välimatka esteisiin ja ruohikon reunaan.
• Rinteen alemmassa osassa rajalankaa (18) ei saisi asentaa yli 17% nousuihin. Sailyta siellä 40 cm:n välimatka esteisiin ja ruohikon reunaan.

5.5.7 Ajotiet ja kivetyt käytävät

• Erotakorotetut kaytavat, sora-tai hakepeitteiset pinnat, syvennetyt kukkapenkit taisamankaltaiset alueet. Veda rajalanka (18) vahintaan 30 cm:n etaisyydelle (kuvat 6e ja 6g).
• Ruohoturpeen kanssa samalla tasolla olevia käytävi ei tarvitse erottaa, koska ruohonleikkuurobotti voi yksinkertaisesti kulkea niiden yli. Rajalanka (18) voidaan vetä myös käytävien yli (kuvat 6f ja 6g).

5.5.8 Rajasaarekkeet

Suojaa leikkuualueella olevat esteet laitimalla rajattuja saarekkeita. Taten voidaan esta tormaykset arkoihin kotheisiin, puutarhalampiin, puihin, huonekaluihin, kukkapenkkeihin jne (kuvat 6h ja 6i).

• Kelaa rajalanka (18) auki reunoilta suojattaviin kotheisiin pain.
  Kiinnitta rajalanka (18) kiinnityskoukuilla (14) myotapäivän suoattavan kohteen ympäri.
  Ymparoi rajasaarekkeet kokonaan ja vie rajalanka (18) takaisin sihen pisteeseen, jossa

olte poistunut ruhikon reunalta.

Rajasaarekkeiden vylimatkan tulee olla vahintaan 0,8 m. Muussa tapauksessa yhdistä kohteet yhdeksi yhteiseksi saarekkeksi (kuva 6h).
Rajalangan (18) kulku saarekkele ja sieltä pois tulee asettaa vierekkäin ja hyvin lahelle toisiaan. - Huomio! Rajalangat (18) eivāt saa mennä ristiin! - Kiinnitta sen vuoksi samamsuuntaiset rajalangat (18) yhteiseesti samalla kiinnitskoukulla (14) maaperään (kuva 6i).
- Ruohonleikkuurobotti kulkee leikkuualueella molempien samansuuntaisten rajalankojen (18) yli, mutta pysahtyy yksittain vedettyjen rajalankojen (18) eteen.

5.5.9 Esteet

Yli 10 cm korkeat estate (kuva 6j)
Törmäkyksenilmaisimet tunnistavat kiinteät, yli 10 cm korkeat steest, esim. puut,seinät, aidat, puutarhahuonekalut. Jos ruhonleikkuurobotti tormää esteeseen, se pysähtyy, sammuttaa leikkurin, peruuttaa ja käantyy jatkaakseen leikkuuta toiseen suuntaan. Pehmeät, epävakaiset ja arvokkaat steet tätytu suojata rajalankasaarekkeella.
Kivet ja matalat steet

Kivet, kalliot ja alle 10 cm korkeat esteet leikkuualueella taytyy suojata, koska muuten ruohonleikkuurobotti voi ajaa niiden yli. Tällö-in ruohonleikkuurobotti voi vahingoittua tai jumittua.
- Puut (kuva 6k)

Ruohonleikkuurobotti käsittä puut esteinä. Jos puun juuret kuitenkin kohoavat maasta alle 10 cm:n korkeuteen, niin tämä alue tulisi suojata. Siten ehkäistään sekä jurien etta ruohonleikkuurobotin vahingoittuminen. Sälytä rajalangan (18) ja esteem vällä vähintään 30 cm:n välimalta.

5.6 Latausasemaan liittäminen

Suorita rajalangan (18) asentaminen tāysin loppuun, ennen kuin liitāt sen latausasemaan. Varaa kummassakin päässa 1 m ylimääräista rajalankaa (18) myohemmin tehtävi sovittamisia varten. Poista rajalangan (18) eristys molemmista päistä eristyspihdeillä 10 - 15 cm:n matkalta latausasemaan (19) liittämista varten.

Irrota verkkopistoke, ennen kuin liität rajalangan (18) latausasemaan (19). Latausaseman (19) etusivulle vedetty rajalanka (18) taytyy vetäa taakse latausaseman (19) alasivulla olevien johdonpitimien kautta. Vie edessa oleva rajalanka

FIN

(18) latausase man alla olevien ohjaimien lapi ja liitantäueen sille tarkoitetun reian kautta. Liitä se „+“-liitantään. Liitä sitten taempi rajalanka (18), "S1"-liitantään (kuva 7a).

Huomio! Rajalangat (18) eivät saa mennä ristiin!

Liitä latausasema sitten virransyöttöön. Latausaseman (19) LED-näytön (21) tulee palaa jatkuvassti vihreänä oikein suoritetun asennuksen jälkeen. Jos LED ei pala, tarkasta ensin liittannat. Jos LED palaa, mutta ei jatkuvasi vihreänä, lue taulukko „Latausaseman näytö ja vianpoisto“ tämän käytöohjeen lopussa.

5.7 Päüllekytkentä ja asennuksen tarkastus

Heti kun latausaseman (19) LED-näytto (21) palaa vihreäna, niin leikkuualue on valmis ruohonleikkuurobotin käyttoa varten. Varmista ensin, etta rajalangan (18) kiinnityskoukat (14) on lyöty kokonaan maan sisään. Aseta ruohonleikkuurobotti n. 3 m latausaseman (19) taakse rajalangan (18) eteen. Tällön ruohonleikkuurobotin tulee olla 90^ kulmassa rajalankaan (18) nahden (kuva 7b). Kytke paäkytkin (7) pälle (ON) (kuva 8). Paina käyttopaneelin (2) POWER-näppäintä (60) kahden se kunnnin ajan. Vapauta ruohonleikkuurobotti PIN-koodilla ja vahvista syöttto painamalla „OK“-nappäintä (61) (katso luku „Estolaite / PIN"). Paina „HOME / 3“-nappäintä (64) ja sitten uudelleen „OK“-nappäintä (61). Nyt ruohonleikkuurobotti kulkee vastapäivään rajalankaa (18) pitkin. Tarkkaile ruohonleikkuurobottia koko rajalangan (18) pituuden ajan, kunnes se seisoo taas latausaseman (19) edessa. Jos ruohonleikkuurobotilla on vaikeuksia jossain kohlassa, korjaa tarvittaessa rajalangan (18) asento ja toista menetelly. Ruohonleikkuurobotin akku (22) ladataan sitten täyteen. Jos telakoitumisessa ilmenee ongelmia, sinun täytyy ehkä siirtäa latausasemaa (19) sivusuunnassa uuteen paikkaan, kunnes telakoituminen onnistuu ongelmitta.

Voit pysayttä ruohonleikkuurobotin miloin vain punaisella STOP-nappaimellä (3).Kun STOPnappaintä (3) on painetu, niin ruohonleikkuurobotti pysahtyy ja odottaa lisahojheita.

5.8 Latausaseman kiinnittäminen

Kun on varmistetu ruohonleikkuurobotin asianmukainen toiminta ja loydetty latausasemalle (19) sopiva paikka, niin latausasema (19) taytyy kiinnittaa paikalleen kiinnitsruuveilla (15). Ruuva kiinnitsruuvit (15) kuusikanta-avaimella (24) kokonaan maahan (Kuva 7c).

5.9 Akun tehonäytö

Paina akun tehonnayton katkaisinta. Akun tehonnytto ilmoittaa akun lataustilan 3 LED:in avulla (kuva 13b).

Kaikki 3 LED:ä palavat:

Akku on ladattu tayteen.

2 tai 1 LED(iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lampötila on liian alhainen. Ota akku pois laitteesta ja anna akun olla paivän verran huoneenlammössä. Jos virhe esiintyy jälleen, niin akku on tyhjentynyt aivan tãysin ja vahingoittunut. Ota akku pois laitteesta. Vialista akkua ei saa enää käyttaa tai ladata.

Huomio!

Jos käytät moni-Ah-akkusarjaa (esim. 4 - 6 Ah), sādā se aina suuremmalle teholle. Ruohonleikkuurobotin hellävaraisen lataamisen ja purkautumisen ansiosta e iole tarpeen käyttaa vahisempää tehoa akun eliniān pidentämiseksi.

5.10 Akun lataaminen latauslaitteella

1. Tarkasta, etta tyyppikilvessä annettu verkkojännite vastaa käytettävissä (23) olevaa verkkojännitetta. Työnna latauslaitteen verkkopistoke pistorasiaan. Vihrea LED alkaa vilkkua.
2. Työnnä akku (22) latauslaitteeseen (23) (kuva 13a).
3. Kohdasta „Latauslaiteen näytö“ lóydät taulukon, josta selvävät latauslaitteen LED-näytön merkitykset.

Latauksen aikana akku saattaa lammeta hieman. Tämä on kuitenkin normalia.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

onko pistorasiassa verkkojannite
- ovatko latauskontaktit moitteettomasti yhtey-dessä latauslaitteseen.

Jos akkusarjan lataaminen ei vieläkan onnistu, pyydämme toimittamaan

latauslaitteen
sekä akkusarjan
hiseen asiakaspalveluumme.

FIN

Pyydämme ottamaan yhteytä asiakspalveluumme tai myntipisteeseen, josta laite on ostetu, saadaksesi ohjeet asianmukaista lahettämistä varten.

Huolehdi akkujen tai akkukaytöisen laitteen lahettämisesssa ja havittämisessaiti,ettane on pakattu erikseen muovipusseihin, jotta valtetaan oikosulut ja tulipalo!

Jotta alkusarjan elinikä olisi mahdollisimman pitka, tulee se aina ladata riittävän ajoissa. Tämä on joka tapaukssaa tarpeen, kun huomaat laitteen tehon heikkenevän. Alä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa alkusarjan vahingoittuminen!

6. Kaytto

6.1 Pääkytkin

Ruohonleikkuurobotti on varustetu päakytkimellä (7). Kytke ruohonleikkuurobotti päakytkimellä (7) pälle (ON) ja.POIS (OFF) (kuva 8).Kun ruohonleikkuurobotti on kytketty pälle, niin se lukittuu PIN-koodilla.

6.2 Kayttöpaneeli

Ruohonleikkuurobotti on ohjelmoitu je tehtaalla kayttäen sen vakioasetuksia. Niita voidaan tarvittaessa kuitenkin muuttaa. Tehtaan asetukset sopivat tosin lahes kaikkin puutarjoihin, mutta siitä huolimatta sinun tulisi perehtya mahdollisin vaihtohtoinh.

Käytöpaneelin LED:ien selitys (kuva 9a)

1. Aika-LED:it: Näytää paivittäisen leikkuuajan
2. Lukitus-LED: Näyttää nappäinten lukituksen
3. Akku-LED: Nayttää akun lataustilan
4. Hälytys-LED: Näyttaa Häiriöt

Käytöpaneelin nappainvaihtohtoen selitys (kuva 9b)

1. POWER-nappain: Kytkee ruohonleikkuurobotin paallee ja pais

2. "OK"-nappain

3. SET WORK TIME / 1" -nappain
4. START/2"-nappain
5. "HOME / 3" -nappain
6. 4^ -nappain / lukitusnappain

6.3 Leikkuukorkeuden saatö

Huomio! Leikkuukorkeuden sädön saa tehdä vain ruhonleikkuurobotin ollessa sammutettuna.

Paina tātā varten STOP-näppäntä (3). Leikku-ukorkeuden sādöllä (4) ruohonleikkuurobotti mahdollistaa leikkuurkorkeuden portaattoman sādōn valillä 20 ja 60 mm, ja korkeus voidaan lukea asteikosta.

Jos ruohon korkeus on yli 60 mm, niin se taytyy lyhentä vähintään 60 mm:n korkeudelle, jotta ruohonleikkuurobottia ei kuormiteta liikaa ja vahenneta sen käytötehoa. Käytä tahan ravallista ruohonleikkuria tai trimmaria.

Asennuksen jälkeen voidaan leikkuukorkeus so-vittaa leikkuukorkeueden säädon (4) avulla. Aloita aina suuremmasta leikkuukorkeudesta ja vahenna sitä pienin askelin haluttuuon leikkuukorkeuteen asti.

6.4 Estolaite / PIN

Estolaite ehkäisee ruohonleikkuurobotin luvatto man käytön ilman voimassaolevaa koodia. Tätä varten sinun tätyyy syöttä henkilökohtainen nel-numeroinen turvallisuuskoodi.

Eston vapautus

• Ennen kuin voit ottaa ruohonleikkuurobotin käytöön, sinun tãytyy syöttä oikea PIN-koodi (vakio-PIN: „1 -2 -3-4“). Syöta PIN-koodin numerot hitaasti perättäin ja vahvista syöttö painamalla OK"-nappäintä. Käytötoiminnot vapautetaan ja vapautus-LED (51) palaa vihreänä.
• Jos syotāt vārān PIN-koodin, niin vapautus-LED (51) palaa punaisena. Paina „OK“-nappä-intä (61) pyyhkiäksesi vārān PIN-koodin ja syotā sitten oikea PIN.

Lukitus

Kun haluat lukita käytöpaneelin (2), paina

4-nappainta/lukitusnpainta(65).

Vakio-PIN:

Uusi PIN:

---

PIN-koodin muttaminen

Menettele seuraavasti, kun haluat muuttaa PINkoodin:

1. Vapauta käytöpaneeli.
2. Paina samanaikaisesti 4^th / Lukitusnappäntä (65) ja, OK-nappäntä (61). Lukitus-LED (51) vilkkuu vuorotellen punaisena ja vihreäänä.
3. Syöta uusi PIN-koodi (nelinumeroinen). Paina „OK“-näppäintä (61). Lukitus-LED (51) vikkuu vihreänä.

FIN

1. Syöta uusi PIN-koodi toistamiseen ja paina „OK“-nappäintä (61). Lukitus-LED (51) palaa jatkuvasti vihreänä. PIN-koodin muutos on onnistunut.
2. Huomio! Merkitse uusi PIN muistiin!

PIN-koodin pyyntö, jos se menetetaän

Pida ruohonleikkuurobottisi ostotosite ja sarjanumero kasilä. Tarvitset ne saadaksesi PIN-koodisil

1. Liitä USB-muistitikku USB-liitäntään kuvan mukaisesti (kuva 11).
2. Kytke päkytkin (7) pälle (ON).
3. Paina samanaikaisesti POWER-näppäintä (60) ja „OK“-näppäintä (61). Pidä nappäimiä painettuna 3 sekunnin ajan. Nyt kaikki käytöpaneelin (2) LED:it (50, 51, 52, 53) palavat.
4. Paina „SET WORK TIME / 1“-näppäntä (62).
5. Veda USB-muistitikku pais. Lue USB-muistikukun tiedot mikrotietokoneella. Ruohonleikkuurobotti on luonut tekstitiedoston (.txt). Tahan tiedostoon sisaltyy PUK, henkilokohtainen koodi. Känny asiakspalvelun puoleen saadaksesi PIN-koodisi.

6.5 Ruohonleikkuurobotin ohjaus

Leikkuujan assetus

1. Vapauta käytöpaneeli (2).
2. Valitse haluttu leikkuuika painamalla „SET WORK TIME / 1“-näppäintä (62) useamman kerran.
3. Vastaava näytö tehdään aika-LED:ien (50) avulla.
4. Vahvista asetus painamalla, OK"-nappäintä (61).

Se aika, jota on muutetu, on nyt päivittäinen aloitusaika. Näytössä nakyvä tuntimärä rä on päivittäinen työaika.

Leikkuuajan sādölle suositellaan viitearvona 8 tuntia paivassā 500 m²:n alueelle. Valittua tyōaika tāytyu mukaila puutarhan koon ja monimutkaisuuden mukaan.

Käynistysmenettely

1. Vapauta käytöpaneeli (2).
2. Paina ensin „START / 2“-näppäintä (63)
3. Vahvista käynnistys, OK"-nappämellä (61)

Ruohonleikkuurobotti työskentelee nyt leikku-uajan asetuksen mukaisesti. Työajan kuluessa akun lataustilaa valvotaan ja se näytetän akkLED:illä (52). Heti kun akun lataustila laskee alle 30% , niin ruohonleikkuurobotti palaa automaattisesti takaisin latausasemaan (19).

Leikkuun keskeyttäminen

1. Paina STOP-nappäintä (3) pysäyttaäksesi ruhonleikkuurobotin heti.
2. Vapauta käytöpaneeli (2).
3. Paina peräkkän „HOME /3“-nappäintä (64) ja „OK“-nappäintä (61) lahettäksesi ruohonleikkuurobotin rajalankaa (18) pitkin takaisin latausasemaan (19).

6.6 Ruohonleikkuurobotin ohjaus mobilisovelluksella

Kaikki asetukset, jotka voidaan tehdä käytöpaneelin avulla, voidaan tehdä samoin mobilisovelluksella. Lataa ensin Einhell-mobilisovellus ruhonleikkuurobottia varten älypuhelimeesi. Einhell-mobilisovelluksen saat seuraavalla linkillä ja QR-koodilla:

iOS: http://qr.einhell.com/12e103ce

Android: http://qr.einhell.com/176c0443

Liäruohonleikkuurobotti Bluetooth-yhtyddellä alypuhelimeesi ja suorita naytöss annetut toimet. Mobiilisovelluksella voidaan käytta seuraavia ruohonleikkuurobotin lisatoimintoja:

Leikkuuaikojen asetukset:

Sovelluksessa on lisä mahdollisuuktia leikkuaikojen asetuksille, kuten esimerkiki päivittäinen yksilöllinen leikkuujan asetus.

Sadeilmaisin

Voit kytkea sadeilmaisimen (5) mobilisovel- luktella paallee ja pais. Tehtaalla valittu ilmaisi- men vakioasetus on ,Paallee".

Monta aloituskohtaa

Mutkikkailla puutarha-alueilla ruohonleikkuurobotilla voi olla vaikeuksia pästä joka alueelle ja leikata ruho kauttaaltaan. Tassapauksessa voidaan valita useampia aloituskohtia rajalangan (18) varrella. Nain ruohonleikkuurobotti päsee myös vaikeam

FIN

min tavoitettaville puutarhan alueille. Ruohonleikkuurobotti kulkee märätyn matkan rajalankaa (18) pitkin ja aloittaa leikkuutyön tällä alueella lkva 9c). Latausasema märitetään automaattisesti aloituskohdaksi 1. Kaksi muuta aloituskohtaa voidaan valita vapaasti. Mittaa tātā varten latausaseman (19) ja aloituskohan valimatka myotäivänn rajalankaa (18) pitkin. Tiheysarvolla märätät, miten usein ruohonleikkuurobotti aloittaa työnsä latausasemasta (19) tai kustakin aloituskohdasta.

Reunojen leikkuu

Siistin ruohikonreunan aikaansaamiseksi voidaan toimentaa asetus „Reunojen leikkuu“ mobilisovelluksella. Ruohonleikkuurobotti aloittaa 7 työvään välein leikkuutyön leikkaamalla kertaalleen rajalankaa (18) pitkin sen koko pituudelta. Sen lisäksi ruohonleikkuurobotti leikkaa paivittäisen leikkuujakson lopussa paluutiensä latausasemaan, jos akun lataustila on yli 70% .

Leikkurin tilastot

Saat tietoja leikkurin eri tilastoista.

Bluetooth-yhteytta koskevia ohjeita:

• Liitä ruohonleikkuurobotti Einhell-mobilisovellukseen, kun olet ensin kirjautunt käytäjänä ja rekisteröiny laitteen.
  Android-laitteissa sijaintipaikalle taytyy antaa vapautus Einhell-sovellusta varten, jotta Bluetooth-yhteyttä voi käytä.
• Liitä ruhonleikkuurobotti ainoastaan älypu-helimessasi olevaan Einhell-sovellukseen.
  Luo yhteys ruohonleikkuurobottiin Einhellsovelluksen avulla.
• Bluetooth-yhteyden Kantavuus ei ole rajaton. Pysy siksi ruohonleikkuurobotin lahellä sen ohjaamista varten.
• Ruohonleikkuurobotti voi olla yhteydessä aina vain yhteen älypuhelimeen kerrallaan.
• Katkaise Bluetooth-yhteys, kun olet tehnyt kaikki haluamasi säädöt ruohonleikkuurobottiin.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Ennen kaikkia puhdistus- ja huoltotöitä laite tulee kytkeä jannitteettomäksi. Vedä tātā varten verkkopistoke pistorasiasta ja kytke laite paakyktimellä (7) pois (OFF) (kuva 8). Ota lisäksi akku (22) pois ruohonleikkuurobotista.

Varo! Kaytayokasineita!

7.1 Puhdistus

• Pidā turvalaitteet, ilmaraot ja moottorin runko niin puhtaina polysta ji liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla like pois paineilmalla käyttaen alhais-ta paineasetusta.
• Ruohonleikkuurobottia e saa puhdistaa juoksevalla vedellä, eikä varsinkaan painepesurila.
• Puhdista laite sännollisin valiaijoin kostealla rievulla kayttäen hieman saippuaa. Älä kaytä puhdistusaineita tai liuotimia; ne saattavat syövyttaa laitteen muoviosia. Huolehdi siitta, ettei laitteen sisalle paase vetta.
• Puhdista ruohonleikkuurobotti harjalla tai rievulla, mikäi mahdollista
  Tarkasta terien (10) ja teräkiekon (11) steetön likkuvuus.
• Käytä ruohonleikkuurobotin (1) ja latausase man (19) latauskontaktien puhdistamiseen metallille tarkoitettuja puhdistusvalineitä tai erittäin hienorakeista hiomapaperia. Puhdista kontaktit varmistaaksesi tehokkaan lataami-sen.

7.2 Huolto

Kuluneet tai vahingoittuneet terat (10) sekä niiden kiinnitsruuvit tulee aina vaihtaa sarjoit-tain.
Vaihda kuluneet tai vahingoittuneet osat uusin.
Laitteen keston pidentamiseksi tulisi kaikki ruuvilitokset sekä pyörät ja akselit puhdistaa ja sitten oljytä.
- Ruohonleikkuurobotin sānnöllinen hoit takaa sen kestävyden ja tehokkuuden, sekä lisäksi parantaa ja helppottaa nurmikkosi leikkaamista huomattavasti.
- Suurin kulutus kohdistuu leikkuteriin (10). Tarkasta terien (10) kunto ja kiinnitys sānnöllisin vāliajoin. Jos ruohonleikkuurobotti alkaa tāristä lian voimakkaasti, niin tamā voitarkoittaa sitā, etta terat (10) ovat vahingoituneet tai vaantyneet törmayksistā. Jos terat (10) ovat kuluneet tai vahingoittaneet, niin netātyy vaihtaa heti.
Tarkasta nurmikon leikkuujäki säännöllisesti. Jos terät ovat tylsyneet, niin ruohonkorret leikataan epäsiististi poikki. Tällöin nurmikon pinta voi kuivua helposti ja muuttua ruskeaksi. Vaihda siksi terät säännöllisin valiajoin, jotta saat aina siistin ja suoran leikkuujälien.
Tarkasta saannollisesti, onko ruohonleikku

FIN

urobotin alapinnalla likaa. Puhdista ruohonleikkuurobottisi saannollisesti. Poista pahemmat likakertymat valittomasti.

• Ensimmäisina vikkoina käytöönoton jälkeen ja kun nurmikko on leikattu tavallista ruhonleikkuria käytäen, ruhonleikkuurobottisi voi nopeasti likaantua pahasti. Tarkasta siksi ruhonleikkuurobottisi alapinta useammin tähän aikaan.
  Lyhennä nurmikko vain pienin askelin, jotta välttetään pahat likaantumiset.
  Laitteen sisallä ei ole muita huoltoa tarvitsevia osia.

7.2.1 Terien vaihto

Käytä ainoastaan alkuperäisteriä, koska muussa tapauksessa laitteen toimintaa ja turvallisuutta ei enää voi taata.

Ruohonleikkuurobotti on varustetu kolmella teräkiekkoon (11) asennetulla terää (10). Näiden terien (10) elinika on enintään 3 kuukautta (elle törmtä esteisiin). Ole hyvä ja vaihda kaikkolme terää (10) samanaikaisesti, jotta laitteesi tehokkuus ja tasapaino eivät heikkene.

Menettele seuraavasti teria (10) vaihtaessasi (kuva 12)- Huomio! - kayta suojakaseita:

1. Irrota kiinnitysruuvit.
2. Ota terät(10) pois ja pane niiden tilalle uudet.
   Vaihda kaikki kolme teräa (10) aina sarjoittain.
3. Sen jälkeen kiristä kiinnitysruuvi jälleen tiukkaan. Varmista, etta uudet terät (10) voivat pyörä vapaasti.

Suorita sāennöllisin valiajoin ruohonleikkuurobottisi yleistarkastus ja poista kaikki sihen kertyneet lianjätteet. Tarkasta terien (10) kunto ehottomasti ennen joka kasvukauden alkua. Känny korjausten vuoksi teknisen asiakspalvelumme puoleen. Käytä ainoastaan alkuperäisia varaosia.

7.2.2 Ohjelmistopäivitys

Jos haluat paivittaa ohjelmiston, kopioi uusi ohjelmisto tyhjalle USB-muistitikulle (tarvittaessa formatoi USB-tikku ensin uudelleen). Varmista, etta akku on ladattu tayteen, ennen kuin suoritat seuraavat vaiheet.

1. Aseta ruohonleikkuurobotti leikkuualueelle. Ruohonleikkuurobotti ei saa olla latausase-massa ohjelmistopäivityksen aikana.
2. Liitä USB-muistitikku USB-liitäntään kuvan mukaisesti (kuva 11).
3. Kytke pääkytkin (7) pälle (ON).
4. Paina samanaikaisesti POWER-näppäntä (60) ja „OK“-näppäntä (61). Pidä nappäimiä painettuna 5 sekunnin ajan. Nyt kaikkäyt

töpaneelin (2) LED:it (50, 51, 52, 53) palavat.

1. Paina nappäntä „4“/ Lukitusnappäin (65) aloittaaksesi paivitystapahtuman. Aika-LED:it (50) näytävät senhetkisen edistymisen. Kun kaikki 5 aika-LED:iä (50) palavat jatkuvasti, niin paivitys on paattynyt ja ruohonleikkuuro-botti siirtyy normaaliin käytötilaan.

2. Muutaman sekunnin kuluttua aika-LED:it (50) gammuv jällen ja ruohonleikkuurobotti siirtyy normalaillin käytötilaan, jossa vain yksi aika-LED (50) palaa.

3. Vedä USB-muistitikku pais.

7.2.3 Rajalangan korjaaminen

Jos rajalanka (18) leikkautuu jossain kohdassaa poikki, kayta sen korjaamseen mukana toimitettuja kaepeliittimiä (16).Viete tata varten poikkilekatun rajalangan (18) molemmpataat kaepeliittimeen (16) ja paina se pihtien avulla kokoon.Liita verkkopistoke pistorasiaan.Tarkastasitten latausaseman (19) LED-nayton (21) avulla liitoksen toimivuus.

7.3 Varaosatilaus

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tyyppi
laitteen tuotenumero
laitteen tunnusnummero
- tarvittavan varaosan varaosanumero

Aktuellhinnat ja muita tietoja lóydāt verkkosivustosta www.Einhell-Service.com

Varaterien tuotenumero: 34.140.20

8. Säilytys

Lataa akku (22) ennen talven yli sailyttamista tayteen ja kytke ruohonleikkuurobotti paakykimellä (7) pois (OFF). Ota akku (22) laitteesta pois. Erotaverkkolaite (13) virransyotostä ja latausasemasta (19).

Rajalanka (18) voi jäädä talven yli ulkosalle. Varmista kuitenkin, etta liitännät on suojattu korroosiola. Tätä varten erota rajalangan (18) liitokset latausasemasta (19).

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaseltu suojatusa tilassa poissa lasten oluttuvila. Optimaalinen säilytyslämpötila on 5^:n ja 30^:n valillä. Säilytä laite alkuperäispakkauksessaan.

FIN

9. Kuljetus

• Kytke laite pääkytkimellä (7) pois (OFF) (kuva 8).
• Pane kuljetusvarmistukset paikalleen, mikäline ovat olemassa.
• Suojaa laitetta vauroilta ja voimakkaalta tärinälta, joita voi esiinty erityisesti ajoneuvoissa kuljetettaessa.
• Varmista, ettei laite voi siirtyä paikaltaan tai kaatua.
  Kanna ruohonleikkuurobottia kantokahvasta (6) teräkiekko (11) itsestäsi pois kaannettynä.

10. Käytöstäpoisto ja uusiokäytto

Laite on pakattu kuljetuspakkaukeen, jotta välteään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttaa uudelleen tai sen voitomittaa kierratyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistetu erimateriaaleista, kuten esim. metallista ja muoveista. Vialiset laitteet eivät kuulu kotitalousjatteisiin. Laite tulee toittmaa asianmukaseen keräyspisteseen ammattaitoista havittamistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asia kuntasi hallinnosta.

Koskee ainoastaan EU-maita

Ala heita sahkotyokaluja kotaliousjatteisiin!

Euroopan direktiivin 2012/19/EY loppuunkaytetyista sahko- ja elektronisista laitteista ja senkansilliseksi laiksi muuntamisen mukaan tulee kaytetyt sahkötyokalut koota erikseen ja toimittaa ne ympäristöystavalliseen kierratykseen.

Kierratysvaihtoehto takaisinlahetykelle: Sähkolaiteen omistaja on velvoitetu laitteen palauttamisen vaihtoehtona vaikuttamaan sihen, etta hänen luovuttamansa omaisuus havitetäan asianmukaisesti. Loppuun käytetylaite voidaan tata varten luovuttaa myos keräyspisteeseen, joka suorittaa sen käytostäpoiston kansallisten kierratystalous- ja jatehuoltolakien tarkoittamalla tavalla. Täm ei koske käytetyihin latteisin lii-tettyjisavarusteita ja apuvalineita, joissa ei ole sahköosia.

Tuotedokumentaation ja tuotteen mukana toimitetuken papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisin muutokiin pidatetäan

FIN

11. Latausaseman näytö ja vianpoisto

LED-näytö (21)	Kuvaus	Ratkaisu
Pois	- Ei virtaa	- Tarkasta virransyöttö
Palaa vihreänä	- Valmiina leikkaamaan - Akku (22) ladattu täyteen - Rajalanka (18) asennetu oikein
Vilkkuu vihreänä	- Rajalanka (18) leikkautunut poikki - Rajalanka (18) liitetyväärin	- Tarkasta, onko rajalangassa (18) katkok-sia - Tarkasta molemmat liitännät latausasema-an (19)
Palaa punaisena	- Akku (22) ladataan	- Odota, kunnes akku (22) on ladattu täy-teen.

12. Ruohonleikkuurobotin nayttj ja vianpoisto

Hälytys-LED (53) palaa punaisena

Häiriö	Mahdollinen syy	Poisto
"Ruohonleikkuuro-botti nostetu"	- Nostoilmaisin lauennut jatku-vasti 10 sekunnin ajan	Paina „OK“-nappäintä (54) kuitataksesi virheen. Aloita leikkuu uudelleen käyttruu-dusta (2). - Jos tãmã virhe esiintyy useammin, tarkas-ta, onko leikkuualueella yli 10 cm korkeita esteitä ja poista ne, tai erota esteet leikku-alueesta rajalangalla (18).
"Muohonleikkuuro-botti jäänyt kiinni" Ruohonleikkuuro-botti on pysähtynyt leikkuualueella es-teen lähelle.	- Esteenilmaisin on toimennet- tu yhden minuutin aikana 10 kertaa	Paina „OK“-nappäintä (54) kuitataksesi virheen. Aloita leikkuu uudelleen käyttruu-dusta (2). - Tarkasta, onko ruohonleikkuurobotti py-sähtynyt steen vuoksi tai jäänyt kiinni puiden, pensaiden jne. vãlin. Poista este tai vãltã tãtã aluetta. - Jos tãmã virhe esiintyy useammin, tarkas-ta, onko rajalanka (18) vedetty oikein. Hu-omioi erityisesti ahtaat nurkat, käytävãt, aidat, kalliot jne. ja muuta rajalangan (18) asettelua, mikãï se on tarpeen. - Tarkasta, onko ruoho liian pitkãã ja tukkii ruohonleikkuurobotin. Siinã tapauksessa leikkaa ruho lyhyemmäksi kuin 60 mm.

FIN

Hälytys-LED (53) palaa punaisena

Häiriö	Mahdollinen syy	Poisto
"Kaikuilmaisin" Ruohonleikkuuro-botti on pysähtynyt leikkuualueella välit-tömästi esteeseen.	- Törmäkyksenilmaisin lauennut jatkuvasti 10 sekunnin ajan	Kytke pääkytkin (7) pois (OFF) ja aseta ruohonleikkuurobotti toiseen paikkaan leikkuualueelle. Kytke pääkytkin (7) jälleen päälle (ON) ja aloita leikkuu uudelteen käyt-töruudusta (2). - Tarkasta, onko ruohonleikkuurobotti py-sähtynyt esteem vuoksi tai jänty kiinni puiden, pensaiden jne. vällin. Poista este tai välttä tätä aluetta. - Jos tämä virhe esiintyy useammin, tarkas-ta, onko rajalanka (18) vedetty oikein. Hu-omioi erityisesti ahtaat nurkat, käytävät, aidat, kalliot jne. ja muuta rajalangan (18) asettelua, mikäli se on tarpeen.

Hälytys-LED (53) vilkkuu punaisena

Häiriö	Mahdollinen syy	Poisto
"Rajalangan / signaalin virhe" Ruohonleikkuuro-botti pyörii ympyrää hakien rajasignaalia ja pysähtyy lopulta kokonaan.	- Ruohonleikkuurobotti on leik-kuvalueen ukkopuolella - Rajalanka (18) liitety värärin - Rajalanka (18) leikkautunut poikki - Ei virtaa	Kytke pääkytkin (7) poised (OFF) ja jälleen pääle (ON). Aloita leikkuu uudelleen käytö-ruudusta (2). - Varmista, että rajalanka (18) on vedetty oikein ja keskelle latausaseman (19) alle. - Tarkasta latausaseman (19) sisainti. - Varmista, että ruohonleikkuurobotti on leikkuualueella. - Tarkasta, palaako latausaseman (19) LED-näytö (21) vihreänä. - Jos ruohonleikkuurobotti poistuu leikkuua-lueelta useamman kerran samalta kohdal-ta, tarkasta, onko tällä kohdalla suurjänni-tekaapeli. - Muuta rajalangan (18) sisaintia. - Jos ruohonleikkuurobotti poistuu leikkuua-lueelta rinteessä, välttä tätä aluetta muut-tamalla rajalangan (18) sisaintia.

Hälytys-LED (53) palaa sinisenä

Häiriö	Mahdollinen syy	Poisto
"Akku-/paristovirhe"	- Ruohonleikkuurobottiin on tullut paristohäiriö - Akkua (22) ei voi ladata - Lataustappien (20) huonokontakti. - Akku (22) on tullut elinkaa-rensa päähän.	Kytke pääkytkin (7) pois (OFF) ja jälleen pääle (ON). Aloita leikkuu uudelleen käyttruudusta (2). - Tarkasta, onko viransyötössä ongelmia. - Puhdista lataustapit (20). - Varmista, että akku (22) on asennettu oik-ein. - Tarkasta, onko pääkatkaisin (7) päällä-asennossa (ON), kun ruohonleikkuurobotti on latausasemassa (19). - Tarkasta latausaseman (19) sisjainti. Vaih-da tarvittaessa akku (22) uuteen.

FIN

Hälytys-LED (53) vilkkuu sinisenä

Häiriö	Mahdollinen syy	Poisto
"Akun lampötila onnormaalialueen ul-kopuolella"Ruohonleikkuuro-botti palaa asetetuntyöajan aikana la-tausasemaan ja/tai akkua ei voi ladata latusasemassa.	Lian korkea / alhainen akun lampötila tai ohjauksen lian korkea lampötila - Jos akun lampötila on yli 75 °C, niin ruohonleikkuuro-botti palaa latausasemaan (19). - Jos akun lampötila on yli 45 °C tai alle 0 °C, niin lataaminen keskeytetään ja ruohonleikkuurobotti odottaa latausasemassa (19).	-Siirrä työaikaa kesällä aikaisin aamutun-teihin ja välta ruohonleikkuurobotin käytöä päävän kuumina tunteina. -Kun akku tai ojhaus on jäähtnyt salittuu nampötila-alueeseen, niin ruohonleikkuurobotti palaa automaattisesti ohjelmoitu-un käytöön.
"Moottori ylikuor-mitettu"Ruohonleikkuuro-botti on pysähtynytkorkeaan ja paksu-un ruohoon.	- Ruohonleikkuurobotti on py-säytety moottorin yilivirran tai moottorhiäriön vuoksi	Kytke pääkytkin (7) pois (OFF) ja jälleen pääle (ON). Aloita leikkuu uudelleen käytö-ruudusta (2). -Tarkasta ruhon korkeus leikkuualueella ja leikkaa ruoho tarvittaessa ravallisella ruohonleikkurilla alle 60 mm korkeudelle. -Korota leikkuukorkeutta. Aloita aina su-uremmasta leikkuukorkeudesta ja vähnen-nä sitä pienin askelin haluttuu nleikkuukor-keuteen asti. -Tarkasta, ovatko teräkiekot (11) ja pyörät likaantuneet ja puhdista nämä osat perus-teellisesti. -Tarkasta, onko takapyörissä ja teräkiekossa (11) juuttumia. Jos et voi itse irrottaa naitäjuuttumia, käänny asiakaspalvelun puoleen.
"Ruohonleikkuuro-botti kallistettu"Ruohonleikkuuro-botti on kaatunut ja pysähtynyt.	- Ruohonleikkuurobotti kallis-tettiin jatkuvasti 10 sekunnin ajan - Ruohonleikkuurobotti on kallistunut pitempäään yhteenu suuntaan.	Paina „OK“-nappäintä (54) kuitataksesi virheen. Aloita leikkuu uudelleen käytöru-dusta (2). -Vie ruohonleikkuurobotti tasaiselle pinnale ja käynistä se uudelleen. -Jos ruohonleikkuurobotti on kaatunut leik-kualuella jyrkän rinteen vuoksi, muuta rajalangan (18) sijaintia vastaavasti valttäksesi jyrkät nousut.
"Leikkuri jäntykiinn"Ruohonleikkuurobotti pysähtyypaluumatkalla latau-sasemaan.	- Ruohonleikkuurobotin likkuminen estetty rajalangalla (18) olevien esteiden vuoksi	Kytke pääkytkin (7) pois (OFF) ja aseta ruohonleikkuurobotti toiseen paikkaan leikkuualueelle. Kytke pääkytkin (7) jälleen pääle (ON) ja aloita leikkuu uudelleen käytö-rüudusta (2). -Poista rajalangalla (18) olevat esteet.

FIN

Vianhaku

Häirö	Mahdollinen syy	Poisto
Ruohonleikkuuro-botti on pysähtynyt leikkualueelle. Ruohonleikkuuro-bottie ei voi käynistää.	- Akun jännite liian alhainen - Vika virtapiirissä tai elektroni-ikassa	- Vie ruohonleikkuurobotti takaisin latausa-semaan (19) ladattavaksi. - Kytke pääkytkin (7) pälle (ON). - Kännen asiakaspalvelun puoleen.
Ruohonleikkuuro-botti ei voi ajaa latausasemaan.	- Latausasemaa (19) ei ole asennettu oikein.	- Varmista, että latausaseman (19) LED-näytö (21) palaa vihreänä. - Varmista, että rajalangat (18) on liitety latausasemaan (19) ja että etummainen rajalanka (18) on vedetty latausaseman (19) alle sen keskikhdalla. - Varmista, että latausasema (19) on sijoi-tetu oikein.
Ruohonleikkuuro-botti pysähtyy tai kulkee valvomatto-mana rajasaarekkeiden lähellä.	- Rajalankaa (18) ei ole asenettu oikein rajasaarekkeiden ympärille.	- Muuta rajalangan (18) sijaintia. - Huolehdi siitä, että rajalanka (18) ei ole mennyt ristiin
Ruohonleikkuuro-botti on änekäs.	- Terät (10) ovat vahingoittu-neet - Teriin (10) on tarttunut paljon vieraita aineita - Ruohonleikkuurobotti on käynistetty liian lähelläesteitä - Terien käytö tai käytömootori vahingoittunut - Muut ruohonleikkuurobotin osat vahingoittuneet	- Vaihda terät (10) uusiin. Kaikki 3 terää (10) tãytyy vaihtaa samanaikaisesti. - Ruohonleikkuurobotin tehokkuus on riippuvainen terien (10) terävydestä. Pidä terät (10) siksi aina hyvässä kunnossa. - Sammuta ruohonleikkuurobotti turvallises-ti ja käytä työkasineitä terää (10) vaihtaes-sasi välttäksesi viiltohaavat. - Anna huoltopalvelun korjata moottori tai vaihtaa se uuteen.
Ruohonleikkuuro-botti pysyy latausa-semassa. Ruohon-leikkuurobotti palaa aina uudelleen takaisin latausase-maan.	- Väärin asetetut työajat - Akku (22) tyhjä - Sadeilmaison lauennut - Akun lämpõtila liian korkea	- Tarkasta työaikojen asetukset. - Ruohonleikkuurobotti aloittaa ja lopettaa työnsä asetetun aika-alueen mukaisesti. Tämän työaikaikkun ulkopuolella ruo-honleikkuurobotti pysyy latausasemassa (19).

FIN

Vianhaku

Häiriö	Mahdollinen syy	Poisto
Ruohonleikkuuro-botti pysähtyy raja-langan päälle eikä-pääse latausasema-an saakka.	- Akku (22) tyhjä - Rajalangan (18) pituus ja siten myös matka latausa-semaan (19) on liian pitkä käytetylle akulle (22).	- Poista mahdoliset steet rajalangalta (18). Huomioi rajalankaa (18) paikalleen vetäessäri riittävä etäisyys esteisiin. - Ole hyvä ja käytä akkua, jonka kapasiteet-ti on suurempi. - Huomio: Käytettäessä moni-Ah-arvoista akkua (esim. 4-6 Ah) aseta teho suurempaan arvoon. Ruohonleikkuurobotin hellä-varaisen lataamisen ja purkautumisen an-siosta ei ole tarpeen käytää vähäisempää tehoa akun eliniän pidentämiseksi.

HUOMIO! Poikkileikatut rajalangat ja seuraamusvahingot eivat kuulu takuun piirin!

FIN

13. Latauslaitteen näytto

Näytönn tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois	Vilkkuu	Käytövalmiustila Latauslaite on liitety sähköverkoon ja valmis käytöän, latauslaitteessa ei ole akkua
Palaa	Pois	Lataaminen Latauslaite lataa akun pikalatauksella. Vastaavat latausajat lôtyvät suora-an latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista. Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
Pois	Palaa	Akku on ladattu ja valmis käytöän. Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen. Jäätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen. Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu	Pois	Sovitettu lataaminen Latauslaite on siirtynyt hellävaraiseen lataustilaan. Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitemään. Mahdollisia syitä ovat: - Akkua ei ole ladattu hyvin pitkään aikaan. - Akun lämpötila ei ole ihannealueella. Toimenpide: Odota, kunnes lataaminen on pättynyt, akkua voidaan tästä huolimatta ladata edelleen.
Vilkkuu	Vilkkuu	Häiriö Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Viallsta akkua ei saa enää ladata. Ota akku pois latauslaitteesta.
Palaa	Palaa	Lämpötilahäirö Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päävän ajan huoneenlämmössä (n. 20°C).

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot lóydát takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käytömateriaialien toimitukset.

Huomaa, etta seuraaviin tamän tuotteen osiin kohdistuu käytösta johtuvaa, luonnollista kulumista, ja etta seuraavia osia tarvitaan käytömateriaialeina.

Laji	Esimerkki
Kuluvat osat*	Akku
Käytömateriaali / käytöosat*	Terät
Puuttuvat osat

• ei välttämättä kuulu toimitukseen!

Putteellisuksien tai vikojen ilmetessä pydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lahtien viallinen?
• Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
  Mikaimielestasi on laitteessa vikana (paaasialinen vika)?

Kuvaa tātā toimintavirhatta.

FIN

Takuutodistus

Arvoisa asiakas,

tuotteemme lapikäyvat erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua käantymän tekisen asiakaspalvelumme puolen käytäen tassä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämista koskevat seuraavat märäykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkiloitä, jotka eivät käytä tātuotetta sen enempää pienteollissessa kuin muussakaan itsenäissä ammatinharjoitukssessa. Nämä takuuehdot sätelevät tãydentävi takuusuorituksa, jotka allamaintitu valmistaja lupaa uusien latteidensa ostajille lakimäräisen takuun lisäksi. Ne eivät vaikuta lakimäräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheista, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uulla.

Ole hyvä ja ota huomioon, etta laitteamme ei ole suunnitelu käytetväksi pienteollisuus-, käsityöäis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoakana käytetty pienteollisuus-, käsityöäis- tai teollisuustyöpaikoilla tai sihen on kohdistunut nähin verratavissa oleva rasitus.

1. Antamamme takuu ei kata naita vaurioita:

2. laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisetä tai asi- antuntemattomasta asennuksesta, käytöohjeen noudattamatta jättämisetä (kuten esim. liitanta
   väräraan verkkojännitteeseen tai virtalajin) tai huolto- ja turvallisuusmaäräysten laiminlyönnistä tai
   laitteen altistamista epanormaaleile ympäristöolosuhteille tai puatteellisesta hoidosta ja huollosta.

3. laitteessa esiintyneet vauriot, jotka aiheutuvat märäysten vastaisesta tai virheellisestä käytösta (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käytö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai poly, kuljetusvauriot), väkivoiman käytösta tai ulkopuolisista tekjiöistä (esim. putoamisesta aiheutuneet vahingot).

4. laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytösta johtuvasta, tavanomaisesta tai muuten davallisetsta kulumisesta.

5. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopävästä. Takuuvaateet tulee esittä ennen takuuajan paattymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan paatytyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai sihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

6. Vialista laitetta koskevat takuuvaateet tulee esittä osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonäytö valmiina. Ilman vastaavia tositteita tai typpikilpea meile lahetytjen laitteiden osalta takuuvaateet on suljetu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjatu tai uusi laite viypymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivat kuulu tai eivat enäa kuulu takumme piirin. Lahetä tata varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käytöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käytöohjeen asiakspalvelutiedoissa.

H

Tartalomjegyzék

5.5.5 Muru tousu arvutamine
