Tipo di prodotto	Robot rasaerba senza fili
Marca	Einhell
Modello	FREELEXO 500 BT
Tensione nominale	18 V
Larghezza di taglio	18 cm
Altezza di taglio	20 a 60 mm (regolazione continua)
Numero di lame	3 lame rotanti
Pendenza massima	35 %
Peso	9,0 kg
Tipo di protezione	IPX4
Livello di pressione acustica	48,7 dB(A)
Livello di potenza acustica garantito	59,4 dB(A)
Velocità di rotazione motore	3100 giri/min
Superficie consigliata	Fino a 500 m² (8 ore di taglio al giorno)
Alimentazione stazione di ricarica	Alimentatore 100-240 V ~ 50/60 Hz, uscita 18 V CC 1,8 A
Tipo di accumulatore	Ioni di litio 18 V (compatibile Power X-Change)
Connettività	Bluetooth (app Einhell)
Sensori di sicurezza	Sensore di sollevamento, inclinazione, ostacolo, pioggia
Contenuto della confezione	Robot, stazione di ricarica, alimentatore, accumulatore, caricabatterie, cavo di delimitazione (150 m), lame di ricambio, ganci, chiave Allen, righello
Manutenzione	Pulizia con panno umido, non usare acqua ad alta pressione; sostituire le lame ogni circa 3 mesi
Riparabilità	Parti di ricambio disponibili (lame, accumulatore); riparazioni tramite servizio di assistenza autorizzato

Domande frequenti - FREELEXO 500 BT EINHELL

Come installare il cavo di delimitazione?

Posare il cavo piatto sul terreno o interrarlo fino a 5 cm di profondità. Fissarlo con i ganci forniti (max. 1 m di distanza). Formare un anello chiuso intorno all'area da tagliare. Per le isole (alberi, aiuole), il cavo deve essere posato doppio e parallelo. Riservare 1 m di cavo extra alle estremità per le regolazioni.

Come impostare o modificare il codice PIN?

Il codice PIN predefinito è 1-2-3-4. Per modificarlo, sbloccare l'area di comando, premere contemporaneamente il tasto 4 e OK finché i LED lampeggiano, inserire un nuovo codice a 4 cifre, confermare con OK, poi reinserire il codice. Annotare il nuovo PIN. In caso di smarrimento, utilizzare una chiavetta USB per generare un codice PUK e contattare il servizio di assistenza.

Cosa fare se il rasaerba non torna alla stazione di ricarica?

Verificare che il LED verde della stazione sia acceso. Assicurarsi che il cavo di delimitazione sia correttamente collegato ai morsetti + e S1. Rimuovere gli ostacoli sul cavo e assicurarsi che nessun anello si incroci. Se il problema persiste, riposizionare la stazione su una superficie piana e liberare un passaggio rettilineo di almeno 2 m davanti.

Come sostituire le lame di taglio?

Spegnere il rasaerba (interruttore principale OFF) e indossare i guanti. Allentare le viti del disco portacoltelli, rimuovere le tre lame usurate e sostituirle con quelle nuove. Stringere saldamente le viti. Utilizzare esclusivamente lame originali (rif. 34.140.20). Sostituire sempre tutte e tre le lame contemporaneamente per garantire l'equilibrio.

Come funziona il sensore di pioggia?

Il sensore di pioggia integrato rileva l'umidità. Quando piove, il rasaerba torna automaticamente alla stazione di ricarica e attende che il sensore sia asciutto, poi rimane ancora 2 ore prima di riprendere il taglio. È possibile attivare/disattivare questa funzione tramite l'app Einhell.

Qual è la superficie massima consigliata?

Per un taglio efficace, la superficie consigliata è di circa 500 m² con un tempo di lavoro giornaliero di 8 ore. Adattare il tempo di taglio tramite l'area di comando o l'app in base alla complessità del giardino (presenza di ostacoli, pendenze).

Come caricare l'accumulatore?

Il rasaerba si ricarica automaticamente tornando alla stazione di ricarica. È anche possibile caricare l'accumulatore separatamente con il caricabatterie fornito. Il LED della stazione è rosso durante la ricarica e verde quando la batteria è carica. Rispettare una temperatura ambiente compresa tra 5 °C e 40 °C. Non caricare in ambienti umidi.

Cosa significa un LED di allarme rosso fisso?

Un LED di allarme rosso fisso indica un errore. Ad esempio, 'rasaerba sollevato' (sensore di sollevamento attivato >10 s) o 'rasaerba impantanato' (ostacolo rilevato 10 volte al minuto). Premere OK per confermare l'errore, quindi riavviare tramite l'area di comando. Se l'errore persiste, verificare gli ostacoli o la posa del cavo.

Come regolare l'altezza di taglio?

Fermare il rasaerba con il tasto STOP. Ruotare la manopola di regolazione dell'altezza di taglio (4) per adattare l'altezza in modo continuo da 20 a 60 mm. Iniziare sempre con un'altezza elevata, poi ridurre gradualmente fino a ottenere il risultato desiderato. Non tagliare mai erba più alta di 60 mm senza un pretaglio.

Posso usare il rasaerba senza il cavo di delimitazione?

No, il cavo di delimitazione è indispensabile per delimitare l'area di taglio e guidare il rasaerba verso la stazione di ricarica. Senza cavo, il rasaerba non può funzionare correttamente. Il cavo deve formare un anello chiuso collegato alla stazione di ricarica (morsetti + e S1).

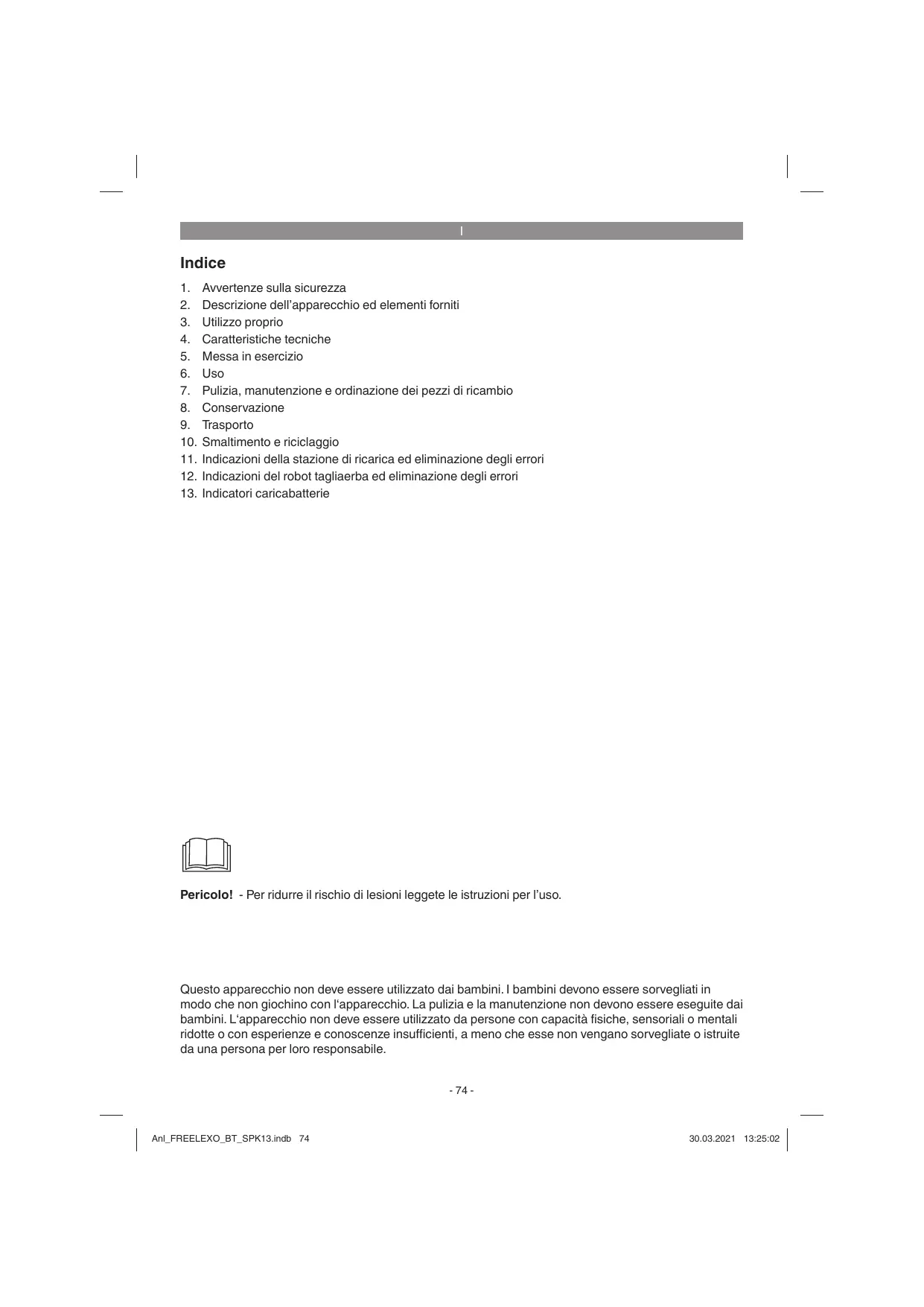

MANUALE UTENTE FREELEXO 500 BT EINHELL

1. Avvertenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Conservazione

9. Trasporto

10. Smaltimento e riciclaggio

11. Indicazioni della stazione di ricarica ed eliminazione degli errors

12. Indicazioni del robot tagliaerba ed eliminazione degli errori
13. Indicatori caricabatterie

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con disponibilità fisiche, sensoriali o mentali ridotte o con esperezie e conoscenze insufficienti, a meno che esse non vengano sorvegliate o struite da una persona per loro responsabile.

1

Pericolo!

Nell's use are gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alla responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Avvertimento!

Leggete tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che arrivagnano il presente elett-routensile. Il mancato rispetto delle seguenti istruzioni cui po causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze di sicurezza e le istruzioni per eventuali necessità future.

Spiegazione dei symboli utilizzati (vedi Fig. 14)

A. AVVERTIMENTO - Leggete attentamente le istruzioni per l'uso prima di utilizzato l'apparecchio!
B. AVVERTIMENTO - Quando l'apparecchio è in funzione tenete la distanza di sicurezza cor-rispondente!
C. AVVERTIMENTO - Attivate la funzione di blocco prima di eseguire lavori all'apparecchio o prima di sollevarlo! ATTENZIONE - Non toccate le lame rotanti!
D. AVVERTIMENTO - Non salute sull'apparecchio! ATTENZIONE - Non toccate le lame rotanti!
E. Grado di protezione II (isolamento doppio)
F. Conservazione delle batterie soltanto in locali asciutti con una temperatura ambiente di +10^ - +40^ . Conservate le batterie solo sono cariche (almeno al 40% ).
G. Alimentazione switching
H. Grado di protezione III
I. Fusibile ridardato 3,15 A
J. Trasformatore di isolamento con protezione da cortocircuito

K. Utilizzate l'apparecchio soltanto in locali asciutti.

Attenzione!

Durante un temporale togliete la spina alla presa di corrente e staccate il filo perimetrale alla stazione di ricarica.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Robot tagliaerba
2. Pannello di lavoro
3. Tasto STOP
4. Regolazione dell'altezza di taglio
5. Sensore di pioggia
6. Maniglia di trasporto
7. Interruttore principale
8. Ruota posteriore
9. Coperchio del vano batteria
10. Lame
11. Disco portalame
12. Ruota anteriore
13. (Cavo dell')alimentatore
14. Gancio di fissaggio
15. Vite di fissaggio
16. Connettore per cavi
17. Lame di ricambio
18. Filo perimetrale
19. Stazione di ricarica
20. Contatto di ricarica
21. Spia LED
22. Batteria
23. Caricabatterie
24. Chiave a drugola
25. Righello (per separare)

2.2 Elementi forniti e disimballaggio

Verificate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio eanchesi fermi di trasporto / imballo (se presenti).
  Controllate che siano presenti tutti gli elemente

1

ti forniti.

• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono glucattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

Elementi forniti, materia

le di montaggio e accessori (in parte non compresi tra gli elementi forniti):

Per gli elementi forniti si veda il relativo foglietto informativo accluso.

Robot tagliaerba
(Cavo dell') alimentatore
Stazione di ricarica
Viti di fissaggio (4 pezzi)
Lame di ricambio
Gancio di fissaggio
- Filoperimetrale
- Connettore per cavi
- Chiave a brugola
Batteria
- Caricabatterie
Righello (per separare)
- Istruzioni per l'uso originali
- Avverenze di sicurezza

Mezzi ausiliari necessari

(non compresi tra gli elementi forniti)

Martello
Pinza
Pinza spelafili
Livella (opzionale)

3. Utilizzo proprio

Il robot tagliaerba è adatto all'uso privato in giardini di piccole dimensioni ed escludivamente per tagliare tappeti erbosi.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesioni di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non ci assumiamo una garanzia quando l'apparecchioiene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione 18V

Numero di giri del motore. 3100 min

Tipodi protezione IPX4

Grado di protezione III

Peso. 9,0 kg

Larghezza di taglio 18 cm

Numero di lame 3

Pendenza max. 35%

Livello di pressione acustica L_nA 48,7 dB (A)

Incertezza K 3 dB (A)

Livello di potenza acustica L_WA 59,4 dB (A)

Incertezza K 3 dB (A)

Regolazione dell'altezza

di taglio 20-60 mm; in continuo

Lunghezza del filo

perimetrale consentita max. 250 m

Antenna filare come cavo perimetrale

Banda di frequenza d'esercizio .... 0-148,5 KHz

Potenza di trasmissione massima..21,18 dBuA/m

Connessione Bluetooth

Banda di frequenza d'esercizio 2400-2483,5 MHz

Potenza di trasmissione massima. -0,5 dBm

Alimentatore

Tensione in entrata: 100-240 V ~ 50/60 Hz

Tensione in uscita: 18 V DC

Corrente in uscita: 1,8 A

Grado di protezione: II / 1

I valori di emissione dei rumori sono stati rilevati secondo le norme EN ISO 3744:1995 e ISO 11094: 1991.

Avvertimento!

Questo appearecchio sviluppa un Campo elettromagnetico durante l'esercizio. In determinate circostanze questo Campo può danneggiare dispositivi medici implantati attivi o passivi. Per ridurre il rischio di lesions

gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositorio prima di utilizzato l'apparecchio.

5. Messa in esercizio

Leggete tutte le istruzioni per l'uso prima di iniziare l'installazione del robot tagliaerba. La qualità dell'installazione influisce poi sulle prestazioni del robot tagliaerba.

5.1 Principio di funzionamento

Il robot tagliaerba sceglie casuallymente la propria direzione. Il robot tagliaerba taglia tutta l'erba del giardino lavorando su tutte le zone all'interno della superficie delimitata dal filo perimetrale (18). Non appena il robot tagliaerba riconosce un filo perimetrale (18) installato correttamente,esso si gira e prosegue in un'altra direzione all'interno dell'area. Anche tutte le zone che volete proteggregate all'interno della superficie - ad es. laghetti, alberi, mobili o aiuole - devono essere delimitate con il filo perimetrale (18). Il filo perimetrale (18) delve racchiudere uno spazio circoscritto. Se il robot tagliaerba incontrare un ostacolo all'interno della zona di taglio, torna indietro e prosegue il lavoro in un'altra direzione (Fig. 3).

5.2 Sensori

Il robot tagliaerba è dotato di numerousi sensori di sicurezza.

• Sensore di sollevamento:

Se il robot tagliaerba viene sollevato da dietro di ultre 30^ dal terreno, vengono subito fermati sua il robot che la rotazione delle lame (10).

• Sensore di inclinazione:

Se il robot tagliaerba si inclina NOTEvolmente in una direzione, vengono subito fermati sua il robot che la rotazione delle lame (10).

• Sensore ostacoli:

Il robot tagliaerba riconosce gli ostacoli sul suo percorso. Se il robot tagliaerba entra in collisione con un ostacolo, vengono subito fermati sua il robot che la rotazione delle lame e l'apparecchio torna indietro allontanandosi dall'ostacolo.

• Sensore di pioggia:

Il robot tagliaerba è dotato di un sensore di pioggia (5) per evitare che funzioni quando piove. Quando il robot tagliaerba riconosce che sta piovendo, torna alla stazione di ricarica (19) dove viene completeness ricaricato.

Una volta che il sensore di pioggia (5) è di nuovo asciutto, il robot tagliaerba rimane per altre due ore nella stazione di ricarica (19). Non cortocircuito i due sensori metallici con metallo o un altro materiale conduttore. Ciò può promettere il corretto funzionamento del robot tagliaerba.

5.3 Preparazione

Eseguite prima un disegno schematico del prato. Riportateanche gli ostacoli sul disegno e stabilite come li desiderate proteggere.In quello modo è più semplice trovare una Buona posizione per la stazione di ricarica (19) e posare il filo perimetrale (18) intorno a cespugli, aiuole ecc (Fig. 4).Se il dato erboso è alto più di 60~mm develle essere accorciato per non sovraccarcare troppo l'apparecchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi.

Rimuvete dal prato tutti gli oggetti sparsi che potrebbero essere danneggiati dal robot tagliaerba o danneggiare il robot stesso.

Tenete pronti seguenti attrezzi: martello, pinza, pinza spelafili e livella (opzionale).

Montaggio della batteria

Aprite il coperchio del vano batteria (9) tirando la chiusura a scatto. Premete il tasto di arresto della batteria (22) e spingete la batteria (22) nell'apposto vano. Chiudete il coperchio del vano batteria (9) e controllate che scatti correttamente in posizione (Fig. 10).

5.4 Stazione di ricarica

5.4.1 Posizione della stazione di ricarica

Determine innanzitutto la posizione migliorere per la stazione di ricarica (19). è necessaria una presa elettrica per esterni che fornisca continuamente corrente di modo che il robot tagliaerba funzioni sempre. La stazione di ricarica (19) deve essere positzonata su una superficie piana all'altezza della cotica erbosa. Controllate che la zona sia in piano e asciutta. Scegliete un punto all'ombra perché è meglio se la batteria (22) viene caricata in un ambiente fresco (Fig. 5a). Fate attenzione inoltre che il filo perimetrale venga posato dritto almeno per gli ultimi 2 m davanti alla stazione di ricarica (19). Eventuali curve proprio davanti alla stazione di ricarica (19) sono causare difficoltà di aggancio per la ricarica.

5.4.2 Localizzazione della stazione di ricarica

Quando la batteria (22) è quasi scarica, il robot tagliaerba torna alla stazione di ricarica (19) se

1

guendo il filo perimetrale (18) in senso antorario fino alla stazione di ricarica (19). Fate pertanto attenzione a posizionare la stazione di ricarica (19) orientata correttamente (Fig. 5b).

5.4.3 Collegamento della stazione di ricarica all'alimentatore

1. Prima di collegare la stazione di ricarica (19) all'alimentazione di corrente accertatevi che la tensione di rete sia di 100-240 V e 50/60 Hz.
2. Collegate l'alimentatore (13) direttamente a una presa elettrica. Non utilizzate il cavo per altre applicazioni.
3. Non usate un alimentatore (13) danneggiato. In caso di dati ai cavi o all'alimentatore (13) contattate subito un techniciano autorizzato per la sostituzione.
4. Non ricaricate il robot tagliaerba in un ambiente umido. Non ricaricate il robot tagliaerba a temperature superiori ai 40^ o inferiori ai 5^ .
5. Tenete il robot tagliaerba e l'alimentatore (13) lontani da acqua, fonti di calore e sostanze chimiche. Tenete il cavo dell'alimentatore (13) lontano da spigoli vivi per evitare danni.
6. Collegate l'alimentatore (13) alla stazione di ricarica (19) (Fig. 5c).

Per ricaricare la batteria (22) già durante l'installazione, accendete prima il robot tagliaerba con l'interruttore principale (7) e posizionatelo sulla stazione di ricarica (19).

5.4.4 Informazioni sull'operazione di ricarica Il robot tagliaerba ritorna alla stazione di ricarica (19) in una delle seguenti situazioni:

• Siete voi a far tornare indietro il robot tagliaerba in modo manuale.
• La stato di carica della batteria scende nelle al 30%.
  Il tempo di lavoro quotidiano è terminato.
  Il sensore di pioggia è intervenuto.
  Il robot tagliaerba è surriscaldato.

In questi casi il robot tagliaerba torna da solo alla stazione di ricarica (19) lungo il filo perimetrale (18).

Quando il robot tagliaerba torna alla stazione di ricarica (19), circa il filo perimetrale (18) e lo percorre in senso antiorario.

Durante l'opération di ricarica della batteria (22) la spia LED (21) sulla stazione di ricarica (19) è illuminata in rosso.

Quando la spia LED (21) sulla stazione di ricarica

(19) è illuminata in verde significica che la batteria (22) è completamente carica. Dopo la ricarica completing il robot tagliaerba riprende il lavoro oppure rimane nella stazione di ricarica (19) sono all'intervaldo di lavoro successivo.

Se durante il ritorno alla stazione di ricarica (19) si dovesse trovare un ostacolo lungo il filo perimetrale (18), dopo diversi tentativi il robot tagliaerba rimane fermo davanti all'ostacolo e non può raggiungere la stazione di ricarica (19). Rimuovete tutti gli ostacoli lungo il filo perimetrale (18).

Se la temperatura della batteria (22) supra i 45^ , l'operazione di ricarica viene interrotta per evitare danni alla batteria. Una volta scesa di nuovo la temperatura, l'operazione di ricarica viene ripresa automaticamente.

Se la temperatura dell'unità di controllo del robot tagliaerba supera i 75^ , il robot tagliaerba torna alla stazione di ricarica (19). Una volta scesa di nuovo la temperatura, il lavoro viene riprese secondo le impostazioni. Se la batteria (22) si scarica prima che il robot tagliaerba torni alla stazione di ricarica (19), il robot tagliaerba non più essere avviato. Riportate il robot tagliaerba alla stazione di ricarica (19) e lasciate inserito l'interruttore principale (7). Il robot tagliaerba viene ricaricato automaticamente.

5.5 Filo perimetrale

ATTENZIONE! Fili perimetrali tagliati e danni seguenti non sono coperti alla garanzia!

5.5.1 Posa del filo perimetrale

Il filo perimetrale (18) più essere posato sia appoggiato sul terreno che nel terreno stesso. In caso di terreno duro e secco i ganci di fissaggio (14) possono rompersi quando vengono piantati. Irrigate il prato prima di installare il filo perimetrale se il terreno è molto secco.

- Installazione sul terreno

Posate il filo perimetrale (18) teso sul terreno e fissatelo con gli apposti ganci (14) acclusi se non avete intenzione di scarificare o arieggiarè il prato in un momento successivo. La posizione del filo perimetrale più essere adeguata nelle prime settimane di utilizzo del robot tagliaerba. Dopoo un certo tempo il filo perimetrale verrà pero superato dall'erba e non sare più visibile. Installate il filo perimetrale con i ganci di fissaggio (14) a una distanza massima di 1 m tra loro. Nei punti irregulari del prato riducete la distanza tra i ganci di fissaggio. Evitate situazioni in cui il filo non sua appoggiato sul terreno. Accertatevi che il filo

1

perimetrale non possa essere tranciato dal robot tagliaerba.

- Installazione nel terreno

Interrate il filo perimetrale fino a una profondità di 5 cm. In quello modo si evitano per esempio danni al filo perimetrale (18) durante operazioni di scarificatura e aerazione.

Avvertenza!

Lasciate 1m di filo sul retro della stazione di ricarica per poter apportare successivement eventuale correzioni.

5.5.2 Punti stretti

Se la superficie del prato comprende punti stretti, il robot tagliaerba può lavorarci fino a una larghezza del corradoio di almeno 1,4 m (80 cm tra i fili perimetrali) e una lunghezza max. di 8 m (Fig. 3).

5.5.3 Distanza dal bordo del giardino

Quando il robot tagliaerba si avvicina a un filo perimetrale (18), quest'ultimo viene riconosciuto dai sensori anteriors del robot tagliaerba. Tuttavia, prima di girarsi il robot tagliaerba supera il filo perimetrale (18) per un tratto anche di 30~cm . Tetnetelo in considerazione nella pianificazione della zona di taglio (Fig. 6a).

5.5.4 Posa del filo negli angoli

Evitate di posare il filo perimetrale (18) negli angoli formando un angolo retto (90^) . Per assicurarsi che il robot tagliaerba non vada troppooltre il filo perimetrale (18), posate piuttosto il filo perimetrale (18) come indicato nella Fig. 6b.

5.5.5 Calcolo della pendenza del prato

Il robot tagliaerba più superare pendenze fino al 35% . Evitate quindi pendenze maggiori. La pendenza più essere misurata con il rapporto tra l'altezza superata e la distanza (Fig. 6c).

Esempio: a/b = 35 cm/100 cm = 35 %

5.5.6 Installazione del filo perimetrale supendenze

Il robot tagliaerba può scivolare sulle pendenze, in particolare in caso di erba bagnata, e quindi superare il filo perimetrale (18). Pertanto si consiglia di fare attenzione ai seguenti punti (Fig. 6d):

• Sulla parte superiore di un pendio il filo perimetrale (18) non dovrebbe essere installato con pendenze superfiori a 35% . Mantenete qui una distanza di 30 cm da ostacoli e bordi del prato.
• Sulla parte inferiore di un perdio il filo perime

trale (18) non dovrebbe essere installato con pendenze superiuri a 17% . Mantenete qui una distanza di 40 cm da ostacoli e bordi del prato.

5.5.7 Tratti di strada e vialetti lastricati

• Separate vialetti rialzati, superfici con pietrisco o corteccia decorativa, aiuole a una profundità maggiore o zone simili. Posate il filo perimetrale (18) a una distance di almeno 30 cm (Fig. 6e e 6g).
  Non è necessario分开are i vialetti alla stessa altezza della cotica erbosa, perché il robot tagliaerba cui semplicamente passarci sopra. Il filo perimetrale (18) cui essere posato ancche sui vialetti (Fig. 6f e 6g).

5.5.8 Isole

Proteggete gli ostacoli nella zona di taglio realizzando delle isole. In quello modo si può evitare una collsione con oggetti fragili, laghetti, alberi, mobili, aiuole ecc (Fig. 6h e 6i).

Srotolate il filo perimetrale (18) dai bordi verso gli oggetti da proteggere.
- Fissate il filo perimetrale (18) con i ganci di fissaggio (14) in senso orario intorno all'oggetto da proteggere.
- Circondate completeness le isole e riportate il filo perimetrale (18) al punto in cui vi siete allontanati da bordo del prato.
La distanza fra le isole deve essere almeno di 0,8 m. Altrimenti raggruppate gli oggetti in un'unica isola (Fig. 6h).
I fili perimetrali (18) da e verso l'isola dovrebbero essere posati in parallelo e molto vicini l'uno all'altro. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fissaggio (14) (Fig. 6i).
- Il robot tagliaerba supererà nella zona di taglio i due fili perimetrali paralleli (18), ma si fermerà sui fili perimetrali (18) posati singolarmente.

5.5.9 Ostacoli

• Ostacoli con un'altezza superiore a 10 cm (Fig. 6j)

Gli ostacoli fissi con un'altezza superiore a 10 cm, come ad es. alberi, pareti, recinzioni, mobili da giardino ecc., vengono rilevati dai sensori di collisione. Se il robot tagliaerba si scontra con un ostacolo, si ferma, spegne il gruppo di taglio, torna indietro e si gira per continuare l'operazione di taglio in un'altra

1

direzione. Gli ostacoli fragili, instabili e di valore devono essere protetti con un'isola di filo perimetrale.

Pietre e ostacoli bassi

Pietre, roce e ostacoli sotto i 10 cm di altezza nella zona di taglio devono essere protetti, perché altrimenti il robot tagliaerba può passarci sopra. Ciò può causare danni e il blocco del robot tagliaerba.

Alberi (Fig. 6k)

Gli alberi vengono trattati dal robot tagliaerba come ostacoli. Ma se dal terreno dovessero sporgere radici con un'altezza inferiore a 10 cm, tale zona dovrebbe essere protetta.

Questo impedisce danni alle radici e al robot tagliaerba. Tenete una distanza di almeno 30 cm tra il filo perimetrale (18) e l'ostacolo.

5.6 Collegamento alla stazione di ricarica

Portate a termine la posa di tutto il filo perimetrale (18) prima di collegarlo alla stazione di ricarica.

Lasciate a entrambé le estremità 1 m extra di filo perimetrale (18) per poter effettare successivamente eventuali adeguamenti.

Isolate il filo perimetrale (18) alle estremità con una pinza spelafili su una lunghezza tra 10 e 15 mm per il collegamento alla stazione di ricarica (19).

Staccate la spina dalla presa prima di collegare il filo perimetrale (18) alla stazione di ricarica (19). Il filo perimetrale (18) posato sul lato anterio della stazione di ricarica (19) delve essere portato sul retrotramite i portacavi posizionati sul lato inferiore della stazione di ricarica (19). Fate passare il filo perimetrale (18) anterioattraverso le guide sotto alla stazione di ricarica e attraverso l'apposto foro nella zona di connessione. Collegatelo al morsetto "+" Poi collegate il filo perimetrale (18) posteriori con il morsetto "S1" (Fig. 7a).

Attenzione! I fili perimetrali (18) non devono incrociarsi!

Effettuate poi il collegamento all'alimentazione di corrente. Dop o una corretta installatione la spia LED (21) della stazione di ricarica (19) dovrebbe rinanere illuminata in verde. Se il LED non è illuminato, controllate prima di tutti gli attacchi. Se il LED è illuminato, ma non rimane illuminato in verde, leggete la tabella „Indicazioni della stazione di ricarica ed eliminazione degli erroni“ alla fine di queste istruzioni per l'uso.

5.7 Accensione e verifica dell'installazione

Non appena la spia LED (21) della stazione di ricarica (19) è illuminata in verde, la zona di taglio è pronta per il robot tagliaerba. Accertatevi prima che i ganci di fissaggio (14) del filo perimetrale (18) siano completamente inserti nel terreno. Mettete il robot tagliaerba ca. 3m diaestro la stazione di ricarica (19) davanti al filo perimetrale (18). Nel farlo il robot tagliaerba dovrebbe essere rivolto verso il filtrlo perimetrale (18) a un angolo di 90^ (Fig. 7b). Inserite (ON) l'interruttore principale (7) (Fig. 8).

Premete il tasto POWER (60) sul pannello di lavoro (2) per due secondi. Sbloccate il robot tagliaerba inserendo il PIN e confermandolo con il tasto "OK" (61) (si veda capitolo "Funzione di blocco/PIN").

Premete il tasto "HOME / 3" (64) e poi di nuovo il tasto "OK" (61). Ora il robot tagliaerba segue il filo perimetrale (18) in senso orario. Osservate il robot tagliaerba per tutto il percorso lungo il filo perimetrale (18) fino a quando si trova di nuovo nella stazione di ricarica (19). Se il robot tagliaerba dovesse essere problemi in alcuni punti, corregete eventualmente il filo perimetrale (18) e ripetete il procedimento. La batteria (22) del robot tagliaerba viene ora ricaricata completeness. In caso di problemi durante l'aggancio è possible che la stazione di ricarica (19) debba essere riposizionata di dato fino a quando l'aggancio avvienezza dificoltà.

Con il tasto rosso di STOP (3) potete fermare il robot tagliaerba in qualsiasi momento. Dopo aver azionato il tasto di STOP (3), il robot tagliaerba viene fermato e attende ulteriori istruzioni.

5.8 Fissaggio della stazione di ricarica

Una volta garantito il corretto funzionamento del robot tagliaerba e trovata una posizione adeguata per la stazione di ricarica (19), la stazione di ricarica (19) deve essere fissata con le viti di fissaggio (15). Avvitate le viti di fissaggio (15) completeness nel terreno con la chiave esagonale (24) (Fig. 7c).

5.9 Indicazione di carica della batteria

Premete l'interruttore per l'indicazione di carica della batteria. L'indicazione di carica della batteria segnala lo stato di carica per mezzo di 3 spie LED (Fig. 13b).

Tutti e 3 i LED sono illuminati

La batteria è Completely carica.

1

1 LED o 2 LED sono illuminati

La batteria dispone di una sufficiente carica residua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di除去 del valore minimo. Togliete la batteria dall'apparecchio e lasciatela un giorno a temperatura ambiente. Se l'erro si presenta di nuovo, la batteria si è scaricata completeness ed è difettosa. Togliete la batteria dall'apparecchio. Una batteria difettosa non delve più venire usata ovvero ricaricata.

Attenzione!

SeutilizzateunabatteryMulti-Ah(ad es.4-6Ah) impostate sempre la capacité maggiore.Non e necessarioutilizzarela capacitiesminore della batteria del robot tagliaerba per augmentare la sua duratutile dato che si scaricae ricarica con sollecitazioni ridotte.

5.10 Ricarica della batteria con il caricabatterie

1. Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (23) nella presa di corrente. Il LED verde inizia a lampegliare.
2. Inserite la batteria (22) sul caricabatterie (23) (Fig. 13a).
3. Al punto, "Indicatori caricabatterie" trovate una tabella con i significati degli indicatori LED sul caricabatterie.

Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possibile, verificate

• che sia presente tensione di rete sulla presa di corrente:
• che ci sua un perfetto contatto dei contatti di ricarica.

Se continuasse a non essere possibile ricaricare la batteria, inviate

• il caricabatterie
  e la batteria

al nostro servizio di assistenza clienti.

Per un invio correto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.

Nel caso di invio o smaltimento di batterie ovvero di apparente a batteria metteteli in sacchetti di plastica separati per evitare cortocircuiti e incendi!

Per ottenere una lunga durata della batteria si deve provvedere a una punctuale ricarica. Ciò è uncommon necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio. Non fate scaricare mai completeness la batteria. Questo potrebbe danneggiarla!

6. Uso

6.1 Interruttore principale

Il robot tagliaerba è dotato di un interrottore principale (7). Con l'interruttore principale (7) accendete (ON) e spegnete (OFF) il robot tagliaerba (Fig. 8). Dop o l'accensione del robot tagliaerba, quello viene bloccato con il PIN.

6.2 Pannello di lavoro

Il robot tagliaerba è stato più programmatico in fabbrica e configurato con impostazioni standard. Queste sono tuttiizzavia essere modificate se necessario. Anche se le impostazioni di fabbrica sono adatte per la maggior parte dei giardini, dovreste comunque informarvi sulle opzioni disponibili.

Spiegazione dei LED del pannello di lavoro (Fig. 9a)

1. LED di tempo:indicazione dei tempo di taglio giornaliero

2. LED di bloccaggio:indicazione del blocco dei tasti

3. LED della batteria:indicazione dello stato di carica della batteria
4. LED di allarme: indicazione di errori

Spiegazione delle opzioni dei tasti del pannello di lavoro (Fig. 9b)

1. Tasto POWER: accensione e spegnimento del robot tagliaerba
2. Tasto "OK"
3. Tasto “SET WORK TIME / 1”
4. Tasto "START / 2"
5. Tasto "HOME / 3"
6. Tasto "4" / Tasto di bloccaggio

1

6.3 Regolazione dell'altezza di taglio

Attenzione! La regolazione dell'altezza di taglio devesse eseguita solamente a robot tagliaerba spento. A tale fine premete il tasto di STOP (3). Il robot tagliaerba consente di adeguare in continuo l'altezza di taglio con l'apposita regolazione (4) tra 20 e 60 mm e di controllarla sulla Scala. Se il dato erboso è alto più di 60 mm devesse assere accorciato ad almeno 60 mm per non sovraccaricare troppo l'apparecchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi. Al termine dell'installazione l'altezza di taglio può essere adeguata con l'apposita regolazione (4). Iniziate sempre con un'altezza di taglio più alta e riducetela poco perolta sono all'altezza desiderata.

6.4 Funzione di blocco / PIN

La funzione di blocco evita un impiego non autorizzato del robot tagliaerba perché un codice valido. A tale scopo dovete immettere un codice di sicurezza personale di quello cître.

Sbloccaggio

• Prima di mettere in esercizio il robot tagliaerba dovete immettre il PIN corretto (PIN standard: "1-2-3-4"). Immettete le cifre del PIN lentamente unaoha o altra e confermate l'immissione con il tasto, OK (61). Le funzioni di lavoro vengono sbloccate e il LED di bloccaggio (51) si illumina in verde.

• Se immettete un PIN errato, il LED di bloccaggio (51) si illumina in rosso. Premete il tasto "OK" (61) per cancellare un PIN errato e immettere poi il PIN corretto.

Bloccaggio

Se desiderate bloccare il pannello di lavoro (2) premete il tasto "4"/Tasto di bloccaggio (65).

PIN standard: 1234

Nuovo PIN:

Cambiare PIN

Per cancellare il PIN procedete nel modo seguente:

1. Sbloccate il pannello di lavoro.
2. Premete contemporaneamente il Tasto "4" / Tasto di bloccaggio (65) e il tasto "OK" (61). Il LED di bloccaggio (51) lampeggia in modo alternato in rosso e verde.

3. Immettete il nuovo PIN (di quattro cifre). Premete il tasto "OK" (61). Il LED di bloccaggio (51) lampeggia in verde.

4. Immettete un'altra volta il nuovo PIN e premete il tasto "OK" (61). Il LED di bloccaggio (51) rimane illuminato in verde. Il PIN è statoambiato correttamente.

5. Attenzione! Prendetenota del nuovo PIN!

Richiesta del PIN in caso di perdita

Tenete pronti la ricevuta e il numero di serie del robot tagliaerba. Vi servono per ricevere il PIN!

1. Collegate una penna USB alla porta USB come individato nella figura (Fig. 11).
2. Inserite I'interrupttre principale (7) (ON).
3. Premete contemporaneamente il tasting "POW-ER" (60) e il tasting "OK" (61). Tenete premuti i tasti per 3 secondi. Ora tutti i LED (50, 51, 52, 53) del pannello di lavoro (2) sono illuminiati.
4. Premete il tastingo "SET WORK TIME / 1" (62).
5. Estraete la penna USB. Trasferite i dati della penna USB in un computer. Il robot tagliaerba ha creato un file di testo (.txt). Questo file contiene un PUK, un codice personale. Contattate il servizio clienti per ricevere il vosstro PIN.

6.5 Comando del robot tagliaerba

Impostazione del tempo di taglio

1. Sbloccate il pannello di lavoro (2).
2. Selezionate il tempo di taglio desiderato premendo più volte il tasto „SET WORK TIME / 1" (62).
3. L'impostazione vieneindicata con il relativo LED di tempo (50).
4. Confermate l'impostazione premendo la tasto "OK" (61).

L'orario a cui sono state effettuate le modifiche è adesso l'ora di avvio giorniera. Il numero di ore indicate è tempo di lavoro quotidiano.

Per impostare il tempo di taglio si consigliano come regola generale 8 ore al giorno per una superficie di 500m^2 . Il tempo di lavoro selezionato deve essere adeguato in base alle dimensioni e alla complessità del giardino.

Procedura di avvio

1. Sbloccate il pannello di lavoro (2).
2. Premete per prima casa il tasting, START / 2" (63).
3. Confermate la procedura di avvio con il tasto "OK" (61).

Ora il robot tagliaerba funzione in base all'impostazione del tempo di taglio. Durante il

1

tempo di lavoro, il livello di carica della batteria viene monitorato e visualizzatotramite il LED della batteria (52).Non appena il livello di carica della batteria scende al 30% ,il robot tagliaerba torna automaticamente alla stazione di ricarica (19).

Interruzione dell'operazione di taglio

1. Premete il tasto di STOP (3) per arrestare subito il robot taqliaerba.
2. Sbloccate il pannello di lavoro (2).
3. Premete il tasto „HOME / 3" (64) e poi il tasto „OK" (61) per far tornare il robot tagliaerba alla stazione di ricarica (19) lungo il filo perimetrale (18).

6.6 Comando del robot tagliaerba tramite la app

Tutte le impostazioni che potete effettuare sul pannello di lavoro sono possibilianchetramite la app. Scaricate innanzitutto la app di Einhell per robot tagliaerba sul vostro smartphone. La app di Einhell cuiessere scaricata con il link e il codice QR seguenti:

iOS: http://qr.einhell.com/12e103ce

Android: http://qr.einhell.com/176c0443

Connette il robot tagliaerba allo smartphone tramite Bluetooth e seguite i passaggi riportati. Tramite la app potete utilizzato le seguenti funzioni aggiuntive del robot tagliaerba:

• Impostazioni tempo di taglio: Nella app sono possibili ulteriori impostazioni del tempo di taglio, come ad es. un tempo di taglio giornaliero specifico.
• Sensore di pioggia Il sensore di pioggia (5) più essere inserito e disinserito nella app. L'impostazione di fabbrica standard per il sensore è "ON".
  Punto di partenza multiplo In giardini alla forma molto complessa il

robot tagliaerba potrebbe ave problemi a raggiungere ogni zona e tagliare ovunkue il manto erboso. In quello caso è possibile scegliere più punti di partenza sul filo perimetrale (18). Il robot tagliaerba può raggiungereanche le zone più difficili del giardino. Il robot tagliaerba percorrerà la distanza selezionata lungo il filo perimetrale (18) e inizIERA l'operazione di taglio in tale zona (Fig. 9c). La stazione di ricarica (19)iene definita automaticamente come punto di partenza 1. Gli altri due punti di partenza POSSONO essere scelti liberamente. A tale scopo misurate la distanza tra la stazione di ricarica (19) e il punto di partenza in senso orario lungo il filo perimetrale (18). Con la Frequenza determinate quanto spesso il robot tagliaerba inizia a lavorare partendo alla stazione di ricarica (19) o dai rispetti punti di partenza.

- Taglio bordi

Per un taglio preciso del bordo del prato sicouldo attivare l'impostazione "Taglio bordi".Ogni 7 giorni di lavoro il robot tagliaerba iniziazl'operazione di taglio tagliando una volta I'erba lungo tutto il filo perimetrale (18).Al terminel del tempo di taglio giornaliero il robot tagliaerba taglia e I'erbaanche morta torna alla stazione di ricarica se la batteria è carica peroltire il 70%

- Statistiche tagliaerba

Vi vengono fornite informazioni su diverse statistiche del tagliaerba.

Avvertenze sulla connessione Bluetooth:

• Collegatevi al robot tagliaerba nella app di Einhell dopo aver effettuato l'accesso come utente e aver registrarato l'apparecchio.
• Nei dispositivi Android è necessario che sia abilitata la geolocalizzazione per la app di Einhell per poter utilizzato la connessione Bluetooth.
• Associate il robot tagliaerba sostanto nella app di Einhell del vosto smartphone.
• Connettevi al robot tagliaerba tramite la app di Einhell.
• La portata di una connessione Bluetooth è limitata. Rimanete quando nelle vicinanzi del robot tagliaerba per comandarlo.
  Il robot tagliaerba più essere connesso sempre sostanto a uno smartphone alla volta.
• Terminate la connessione Bluetooth après avoir effettuato le impostazioni del robot tagliaerba.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di anni lavoro di pulizia e manutenzione deve essere scollegata la tensione dell'apparecchio; per farlo staccate la spina alla presa elettrica e spegnete (OFF) l'apparecchio con l'interruttore principale (7) (Fig. 8). Togliete inoltre la batteria (22) dal robot tagliaerba. Attenzione! Indossate quanti da lavoro!

7.1 Pulizia

• Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa pressione.
• Il robot tagliaerba non deve essere pulito除去 l'acqua corrente, in particolare non congetto ad alta pressione.
• Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare acqua all'interno dell'apparecchio.
• Per quanto possible pulite il robot tagliaerba con una spazzola o uno straccio.
  Controllate la mobilità delle lame (10) e del disco portalame (11).
  Per la pulizia dei contatti di ricarica del robot tagliaerba (1) e della stazione di ricarica (19) utilizes detergente per metallo o un foglio abrasivo a grana molto fine. Puliteli per assicurare un'operazione di ricarica efficente.

7.2 Manutenzione

Le lame (10) e le relative viti di fissaggio usu-rate o danneggiate devono essere sempre sostituite in set.
Sostituite le parti usurate o danneggiate.
Per una lunga durata, tutte le parti avvitate, le ruote e gliassi devonoVenire puliti ed infine oliati.
La cura regolare del robot tagliaerba non sostanto lo conserva a lungo in buono stato e ben efficente, ma contribuisceanche a tagliare il prato in modo più semplice e accurato.
Le lame (10) sono le parti più esposte all'usura. Controllate regolarmente le condizioni e il fissaggio delle lame (10). Se si

dovessero notare delle vibrazioni eccessive del robot tagliaerba, cui significare che le lame (10) siano danneggiate ovvero che siano state deformate da colpi. Se le lame (10) sono usurate o danneggiate, devono essere sostituite immediatamente.

• Controllate regolarmente il risultato di taglio del prato. Se le lame non sono affiliate gli steli d'erba non vengono tagliati in modo precioso. La superficie del manto erboso può seccarsi leggermente e ingiallarsi. Cambiate percio regolarmente le lame per avere sempre un taglio precioso e dritto.
• Controllate regolarmente che il dato inferiore del robot tagliaerba non sia sporco. Pulite regolarmente il robot tagliaerba. Pulitelo immediatamente se è molto sporco.
• Nella prime settimane dopo la messa in esercizio e dopo tagli con un tagliaerba convenzione, il robot tagliaerba può sporcarsi molto rapidamente. Controllate quando più spesso il dato inferiore del robot tagliaerba in quello periodo di tempo.
  Accorciate il prato solo un po' alla volta per evitare notevoli quantità di sporco.
• All'interno dell'apparecchio non si trovano alte parti che richiedano manutenzione.

7.2.1 Sostituzione delle lame

Usate solamente lame originali, perché altrimenti non sono garantiti il funzionamento e la sicurezza. Il robot tagliaerba è dotato di tre lame (10) montate su un disco portalame (11). Queste lame (10) hanno una durata utile che arrivava a 3 mesi (se non entrano in collisione con ostacoli). Sostituite tutte e tre le lame (10) contemporaneamente per non pregiudicare il funzionamento e l'equilibrio dell'apparecchio.

Per sostituire le lame (10) procedete nel modo seguente (Fig. 12) - Attenzione! - Portate guanti:

1. Allentate le viti di fissaggio
2. Togliete le lame (10) e sostituite con quel le nuove. Sostituite tutte et tre le lame (10) sempre in set.
3. Quindi serrate di nuovo saldamente la vite di fissaggio. Accertatevi che le nuove lame (10) ruotino liberamente.

Eseguite regolarmente un controllo generale del robot tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di agli stagione controllate assolutamente lo stato delle lame (10). Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

1

7.2.2 Update del software

Se desiderate aggiornare il software, copiate il nuovo software su una penna USB vuota (formattate eventualmente prima la penna USB). Accer-tatevi che la batteria sia completamente carica prima di eseguire le operazioni successive.

1. Mettete il robot tagliaerba nella zona di taglio. Il robot tagliaerba non deve trovarsi nella stazione di ricarica durante l'update del software.
2. Collegate una penna USB alla porta USB come individato nella figura (Fig. 11).
3. Inserite l'interruttore principale (7) (ON).
4. Premete contemporaneamente il tasting "POwER" (60) e il tasting "OK" (61). Tenete premuti i tasti per 5 secondi. Ora tutti i LED (50, 51, 52, 53) del pannello di lavoro (2) sono illumini.
5. Premete il tasto, 4^ / Tasto di bloccaggio (65) per avviare il processo di update. I LED di tempo (50)indicano lo stato di avanzamento attuale. Se tutti e 5 i LED di tempo (50) rimangono accesi, il procedimento è terminato.
6. Dopo alcuni secondi i LED di tempo (50) si spengono e il robot tagliaerba passa allo stato di esercizio normale con un solo LED di tempo (50) illuminato.
7. Estraete la penna USB.

7.2.3 Riparazione del filo perimetrale

Se in un qualsiasi punto dovesse venire tranciato il filo perimetrale (18),utilizzate per la riparazione i connettori per cavi (16) fornito. A tale scopo inserte le due estremità del filo perimetrale (18) tranciato nel connettore per cavi (16) e comprimetelo con una pinza.Collegate la spina alla presa di corrente.Controllate poi il funzionamento tramite la spia LED (21) della stazione di ricarica (19).

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quando segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

N. art. delle lame di ricambio: 34.140.20

8. Conservazione

Caricate completamente la batteria (22) prima di riporla per l'inverno e spegnete (OFF) il robot tagliaerba con l'interruttore principale (7). Togliete la batteria (22) dall'apparecchio. Scollegate l'alimentatore (13) dall'alimentazione di corrente e alla stazione di ricarica (19). Il filo perimetrale (18) più essere lasciato all'aperto durante l'inverno. Accertateviti tuttavia che gli attacchi siano protetti alla corrosione. A tale fine scollegate gli attacchi del filo perimetrale (18) alla stazione di ricarica (19).

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'apparecchio nella confezione originale.

9. Trasporto

Spegnete (OFF) l'apparecchio con l'interruttore principale (7) (Fig. 8).
- Se presenti, applicate i dispositivi di sicurezza per il trasporto.
Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
Assicurate l'apparecchio in modo che non scivoli e non si ribalti.
- Trasportate il robot tagliaerba per la maniglia di trasporto (6) con il disco portalame (11) orientato in direzione opposta al vostro corpo.

10. Smaltimento e riciclaggio

L'apparecchio si trov a un imballaggio per evita re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e cui erie sere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifiuti domestici. Per uno smaltimento correto l'apparecchio va segnato ad un aposto centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

11. Indicazioni della stazione di ricarica ed eliminazione degli errori

Spia LED (21)	Descrizione	Soluizione
Spenta	- Manca l'alimentazione di corrente	- Verificate l'alimentazione di corrente
È illuminata in verde	- Pronto per tagliare - Batteria (22) completeness carica - Filo perimetrale (18) installa- to correttamente
Lampeggia in verde	- Filo perimetrale (18) trancia- to - Filo perimetrale (18) collega- to in modo scorretto	- Controllate se il filo perimetrale (18) è rot- to - Controllate i due attacchi alla stazione di ricarica (19)
È illuminata in rosso	- La batteria (22) viene carica- ta	- Attendete che la batteria (22) sia comple- tamente ricaricata.

12. Indicazioni del robot tagliaerba ed eliminazione degli errori

II LED di allarme (53) è illuminato in rosso

Errore	Possibile causa	Eliminazione
"Robot tagliaerba sollevato".	- Sensore di sollevamento intervenuto per 10 secondi consecutivi	Premete il tasto „OK“ (54) per resettare l'errore. Riavviate l'operazione di taglio tra-mite il pannello di lavoro (2). - Se questo errore si verifica con frequenza, controllate se la zona di taglio presenta ostacoli con un'altezza superiore a 10 cm e rimuoveteli oppure separateli dalla zona di taglio con il filo perimetrale (18).
"Robot tagliaerba bloccato" Robot tagliaerba fermo nella zona di taglio nei pressi di un ostacolo.	- Sensore ostacoli attenuato 10 volte in un minuto	Premete il tasto „OK“ (54) per resettare l'errore. Riavviate l'operazione di taglio tra-mite il pannello di lavoro (2). - Controllate se il robot tagliaerba è blocca-to da un ostacolo o incastrato tra alberi, cespugli ecc. Eliminate l'ostacolo o escludetequesta zona. - Se questo errore si verifica con frequenza, controllate la posa del filo perimetrale (18). Fate particolare attenzione ad angoli stretti, corridoi, recinzioni, pietre ecc. e adequate se necessario la disposizione del filo perimetrale (18). - Controllate se l'erba è troppo alta e il robot tagliaerba si blocca. In quello caso tagliate l'erba sotto i 60 mm.

II LED di allarme (53) è illuminato in rosso

Errore	Possibile causa	Eliminazione
"Sensore Hall" Robot tagliaerba fermo nella zona di taglio direttamente contro un ostacolo.	- Sensore ostacoli intervenuto per 10 secondi consecutivi	Disinserite (OFF) l'interruttore principale (7) e mettete il robot tagliaerba in un al-tro punto della zona di taglio. Reinserite (ON) l'interruttore principale (7) e riavviate l'operazione di tagliotramite il pannello di lavoro (2). - Controllate se il robot tagliaerba è blocca-to da un ostacolo o incastrato tra alberi, cespugli ecc. Eliminate l'ostacolo o escludequesta zona. - Se questo erre si verifica con frequenza, controllate la posa del filo perimetrale (18). Fate particolare attenzione ad angoli stretti, corridoi, recinzioni, pietre ecc. e adeguate se necessario la disposizione del filo perimetrale (18).

II LED di allarme (53) lampeggia in rosso

Errone	Possibile causa	Eliminazione
"Errone segnale/filo perimetrale" Il robot tagliaerba gira su se stesso per cercare il segnale perimetrale e alla fine si farma completeness.	- Robot tagliaerba al di fuori della zona di taglio - Filo perimetrale (18) collega-to in modo scorretto - Filo perimetrale (18) trancia-to - Manca l'alimentazione di corrente	Disinserite (OFF) e reinsertire (ON) l'interruttore principale (7). Riavviate l'operazione di tagliotramite il pannello di lavoro (2). - Accertatevi che il filo perimetrale (18) sia posato correttamente e al centro sotto la stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19). - Assicuratevi che il robot tagliaerba sia nel-zazone di taglio. - Controllate se la spia verde (21) della sta-zione di ricarica (19) è illuminata in verde. - Se il robot tagliaerba esce alla zona di taglio diverse volte nella stesso punto, controllate se nelle vicinanze ci sono cavi ad alta tensione. Modificate la posizione del filo perimetrale (18). - Se il robot tagliaerba esce alla zona di taglio su una pendenza, evitate quella parte cambiando la posizione del filo perimetrale (18).

II LED di allarme (53) è illuminato in azzurro

Errone	Possibile causa	Eliminazione
"Errone batteria"	- Nel robot tagliaerba si è verificato un erre di batteria - La batteria (22) non più es-sere ricaricata - Contatti di ricarica (20) in condizioni non ottimali - La batteria (22) ha raggiunto la fine della durata utile	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7). Riavviate l'operazione di tagliotramite il pannello di lavoro (2). - Controllate se c'è un problema con l'alimentazione di corrente. - Pulite i contatti di ricarica (20). - Accertate vi che la batteria (22) sia stata montata correttamente. - Controllate se l'interruttore principale (7) è inserito (ON) nelle robot tagliaerba si trova nella stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19). Sostituite se necessario la batteria (22).

II LED di allarme (53) lampeggia in azzurro

Errone	Possibile causa	Eliminazione
"Temperatura batteria fuori range normale" Durante il tempo di lavoro impostato il robot tagliaerba torna alla stazione di ricarica e/o la batteria non più ossere caricata nella stazione di ricarica.	Temperatura eccessiva/insufficiente della batteria ovvero sovratemperatura dell'unità di lavoro - Se la temperature della batteria supera i 75 °C il robot tagliaerba torna alla stazione di ricarica (19). - Con una temperature della batteria superiore a 45 °C o inferiore a 0 °C l'operazione di ricarica viene fermata e il robot tagliaerba attende nella stazione di ricarica (19).	- Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitare che il robot tagliaerba lavori durante le ore calde della giornata. - Una volta che la temperature della batteria ovvero dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programmato.

II LED di allarme (53) lampeggia in azzurro

Errone	Possible causa	Eliminazione
"Motore sovrac-carico" Il robot tagliaerba si è fermato nell'erba alta e fitta	- Robot tagliaerba fermo a causa di sovracorrente nel motore o di un erre del mo-tore	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7). Riavviate l'operazione di taglio tramite il pannello di lavoro (2). - Controllate l'altezza dell'erba nella zona di taglio e tagliate se necessario l'erba a meno di 60 mm con un tagliaerba convenzionale. - Accumate l'altezza di taglio. Iniziata sempre con un'altezza di taglio più alta e riducetela molto per volta fino all'altezza desiderata. - Controllate se il disco portalame (11) e le ruote sono sporchi e pulite attendamente queste parti. - Controllate che le ruote posteriori e il disco portalame (11) non siano bloccati. Se non è possibile rimuovere i blocchi rivolgetevi al servizio assistenza clienti responsable.
"Robot tagliaerba inclinato" Il robot tagliaerba si è ribaltato ed è fermo.	- Il tagliaerba è stato ribaltato in modo continu per 10 secondi - Il robot tagliaerba è rimasto inclinato in una direzione per diverso tempo	Premete il tasto „OK“ (54) per resettarè l'errero. Riavviate l'operazione di taglio tra-mite il pannello di lavoro (2). - Mettete il robot tagliaerba su una superfie piana e riavviatelo. - Se il robot tagliaerba si è ribaltato a causa di un perdio ripido nella zona di taglio, adeguate di conseguenza il filo perimetra-le (18) per evitare forti pendenze.
"Tagliaerba blocato" Il robot tagliaerba si farma nelle ritor-na alla stazione di ricarica.	- Movimento del robot tagliaer-ba bloccato da ostacoli lungo il filo perimetrale (18)	Disinserite (OFF) l'interruttore principale (7) e mettete il robot tagliaerba in un al-tro punto della zona di taglio. Reinserite (ON) l'interruttore principale (7) e riavviate l'operazione di taglio tramite il pannello di lavoro (2). - Rimuvete tutti gli ostacoli lungo il filo pe-rimetrale (18).

Ricerca degli errori

Errone	Possible causa	Eliminazione
Il robot tagliaerba è fermo nella zona di taglio. Non è possible inseire il robot tagliaerba.	- Tensione della batteria insufciente - Errore nel circuito elettrico o nei componenti elettronici	- Riportate il robot tagliaerba alla stazione di ricarica (19) per caricarlo. - Inserite (ON) l'interruttore principale (7). - Rivolgetevi al servizio clienti.

Ricerca degli errori

Errone	Possibile causa	Eliminazione
Il robot tagliaerba non riesce ad entra-re nella stazione di ricarica.	- Stazione di ricarica (19) non installata correttamente.	- Accertatevi che la spia verde (21) della stazione di ricarica (19) sia illuminata in verde. - Accertatevi che i fili perimetrali (18) siano collegati alla stazione di ricarica (19) e che il filo perimetrale (18) anteriore sia po-sato al centrootto la stazione di ricarica (19). - Assicuratetevi che la stazione di ricarica (19) sia posizionata correttamente.
Il robot tagliaerba si ferma ovvero si muove in modo in-controllato nella vi-cinanze delle isole.	- Filo perimetrale (18) non ins-tallato correttamente intorno alle isole.	- Adequate la posizione del filo perimetrale (18). - Fate attenzione che tratti del filo perimet-rale (18) non siano sovrapposti.
Il robot tagliaerba fa molto rumore.	- Lame (10) danneggiate - Alle lame (10) rimangono attaccati corpi estranei - Robot tagliaerba avviato troppo vicinoagli ostacoli - Azionamento delle lame o motore di azionamento dan-neggiati - Altre parti del robot tagliaer-ba danneggiate	- Sostituire le lame (10). Le 3 lame (10) devono essere sostituite contemporanea-mente. - L'efficienza di funzionamento del robot ta-gliaerba dipende dall'affilatura delle lame (10). Mantenete pertanto le lame (10) in buone condizioni. - Spegnete il robot tagliaerba in modo si-curo e portate quanti di lavoro durante la pulizia delle lame (10) per evitare lesioni da taglio. - Fate riparare o sostituire il motore dal ser-vizio clienti.
Il robot tagliaerba ri-manne nella stazione di ricarica. Il robot tagliaerba ritorna sempre alla stazio-ne di ricarica.	- Tempo di lavoro non impos-tato correttamente - Batteria (22) scarica - Sensore di pioggia interv-nuto - Temperatura elevata della batteria	- Controllate le impostazioni del tempo di lavoro. - Il robot tagliaerba inizia e termina il lavoro a seconda del periodo di tempo imposta-to. Al di fuori di quello periodo di tempo il robot tagliaerba rimane nella stazione di ricarica (19).
Il robot tagliaerba rimane fermo sul filo perimetrale e non può raggiungere la stazione di ricarica.	- Batteria (22) scarica - Il filo perimetrale (18) e quindi il percorso sono alla stazione di ricarica (19) sono troppo lunghi per la batteria utilizzata (22).	- Rimuovete possibili ostacoli lungo il filo perimetrale (18). Nel posare il filo perime-trale (18) fate attenzione che ci sua una distanza sufficiente dagli ostacoli. - Utilizzato una batteria con una capacité maggiore. - Attenzione: se utilizzato una batteria Multi-Ah (ad es. 4-6 Ah) impostate la capacité maggiore. Non è necessario utilizzato la capacità minore della batteria del robot tagliaerba per aumento la sua durata utile dato che si scarica e ricarica con soll-ecitazioni ridotte.

ATTENZIONE! Fili perimetrali tagliati e danni seguenti non sono coperti alla garanzia!

13. Indicatori caricabatterie

Stato indicatori		Significato e interventi
LED rosso	LED verde
Spento	Lampeggia	Pronto all'esercizio Il caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie.
Acceso	Spento	Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-fettivi possono variate leggermente da quelli indicati.
Spento	Acceso	La batteria è ricaricata e pronta per l'uso. Poi l'apparecchio passa alla ricarica lenta fino a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie alla rete.
Lampeggia	Spento	Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In quello modo la batteriaiene ricaricata più lentamente per motivi di si-curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperatura della batteria non si trovale nel range ideale. Intervento: Attendete la fine della ricarica, si può comunique continuare a ricaricare la batteria.
Lampeggia	Lampeggia	Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie.
Acceso	Acceso	Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C).

Solo per paesi membri dell'UE

Non smaltite gli eletttroutensili nei rifiuti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiamure elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternative di ricercaggio alla richiesta di restituzione: il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio puòanchevenir consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricercaggio e sui rifuiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modifiche tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a sua disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria	Esempio
Parti soggetti ad usura *	Batteria
Materiale di consumo/parti di consumo *	Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominciare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha più funzionato una volta o era difettoso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa schedà di garanzia. Siamo a sua disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzato quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo appearecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi alla nostra garanzia:

2. Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improperi o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquireo dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dello scorso. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Cio valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comuncare che l'apparecchio è difettosotramite situ internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del loro apparecchio nuovo. Apparecchi inviati sulla relativi documenti o sono targhetta d'identificazione sono escludi alla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il diretto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

DK/N

Indholdsfortegnelse

2 LEDi voi 1 LED poleb
