BRUKSANVISNING BBH32101 BOSCH

Spara bruksanvisningen. Se till så att bruksanvisningen medföljer dammsugaren vid ägarbyte. Avsedd användning För att kunna använda apparaten säkert och rätt måste du följa anvisningarna om avsedd användning. Använd apparaten bara: „ enligt denna bruksanvisning. „ med originaldelar och originaltillbehör. Garantin gäller inte för skador som orsakats av att externa produkter har använts. „ för att rengöra ytor. „ i privata hushåll och i slutna utrymmen i hemmiljö vid rumstemperatur. „ upp till max. 2000°möh. Undvik person- och sakskador, använd inte dammsugaren: „ för att dammsuga av människor och djur. „ för att dammsuga upp: − hälsovådliga, vassa, heta eller glödande ämnen. − fuktiga eller flytande ämnen. − lättantändliga eller explosiva material och gaser. − aska, sot från kakelugnar och pannor. − tonerdamm från skrivare och kopiatorer. Reservdelar, tillbehör Våra reservdelar, tillbehör och tillbehör är originaldelar som motsvarar våra dammsugare egenskaper och krav. Vi rekommenderar därför endast reservdelar, tillbehör och extra tillbehör. Det ger dammsugaren lång livslängd och konstant hög rengöringskapacitet. Obs! Obehörig användning av substandard reservdelar, tillbehör / tillbehör som inte passar kan leda till skador på dammsugaren, som endast omfattas av vår garanti om du har använt rätt produkter.

Säkerhetsanvisningar Dammsugaren motsvarar nuvarande tekniknivå och uppfyller gällande säkerhetsföreskrifter. „ Barn under 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de

får lära sig hur man använder enheten säkert och vilka risker som finns. „ Låt inte barn leka med enheten. „ Låt inte barn rengöra och sköta om enheten utan uppsikt. „ Förvara och släng plastpåsar och folie så att småbarn inte kommer åt dem. => Kvävningsrisk! Avsedd användning „ Använd enbart den medföljande laddningskabeln vid laddning. „ Sladdanslut och använd bara enheten enligt märkskylten. „ Förvara och ladda enheten inomhus. „ Exponera inte enheten för temperaturer under 0°C och över 40°C. „ Dammsug aldrig utan dammsugarpåse resp. dammbehållare, motorskydd eller utblåsfilter. => Du kan skada enheten! „ Dammsug aldrig med munstycke eller rör i närheten av huvudet. Risk för personskador! „ Sätt aldrig i trasig laddsladd, ersätt med originalsladd. „ Dra inte i sladden utan i kontakten när du drar ut ur uttaget. „ Dra inte laddsladden över vassa kanter och se till så att den inte blir fastklämd. „ Slå av enheten eller dra ur sladden före arbeten på dammsugaren. „ Använd inte dammsugaren om den är trasig. „ Slå av enheten eller dra ur sladden vid fel. „ Det är bara auktoriserad serviceverkstad som får göra reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i användningen. „ I följande fall måste du genast slå av enheten och kontakta service: − om du råkat suga upp vätska eller om vätska trängt in i enheten. − om enheten fallit och är skadad. „ Exponera inte dammsugaren för väder, fukt och värme. „ Använd aldrig brännbara eller alkoholhaltiga ämnen på filtren (motorskydds-, utblåsfilter etc). „ Dammsugaren är inte avsedd för användning på byggarbetsplatser. => Uppsugning av byggmaterial kan skada enheten. „ Slå av enheten när du inte dammsuger. „ Enheten har av säkerhetsskäl ett överhettningsskydd som skyddar batteri och motorer. Det slår av enheten automatiskt om batteri eller enhet blir för varma. => Enheten måste svalna ca 30 min. innan den går att använda igen. „ Förpackningen skyddar dammsugaren mot skador vid transporten. Därför rekommenderar vi dig att spara förpackningen för kommande transporter. LI-batterier „ Läs alla säkerhetsanvisningar och anvisningar. => Om du inte följer säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. „ Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. „ Skydda batteriet mot värme som t.ex. konstant solljus, eld, vatten och fukt. => Explosionsrisk! „ Det kan tränga ut ångor om batteriet blir skadat eller felanvänt. Vädra ur och sök läkarvård vid besvär. => Ångorna kan irritera andningsvägarna. „ Felanvändning kan få vätska att tränga ut ur batteriet. Undvik kontakt med vätskan. Skölj av med vatten vid tillfällig kontakt. Har du fått vätskan i ögonen, sök dessutom läkarvård. => Läckande batterivätska kan ge hudirritationer eller brännskador. Transportanvisningar LI-batterierna i enheten är klassade som farligt gods. Användaren kan vägtransportera batterierna utan extraåtgärder. Skickar du dem via tredje part (t.ex. flyg- eller lastbilsfrakt), så finns det krav på förpackning och märkning. Konsultera farligt gods-expert när du förbereder försändelsen. Återvinning Släng dammsugare, batterier, tillbehör och förpackningar i återvinningen. Släng inte dammsugare och batterier med hushållssoporna! „ Förpackning Förpackningen skyddar dammsugaren mot skador vid transporten. Förpackningen är gjord av miljövänliga material och går att återvinna. Släng förpackningsmaterial du inte längre behöver i återvinningen. „ Den uttjänta enheten Enheten innehåller laddbara lithiumjonbatterier. Det är därför du ska lämna enheten hos auktoriserad service eller återförsäljare för skrotning. „ Batterier Följ transportanvisningarna. Det är bara behörig fackman som får demontera inbyggda batterier. Dammsugarens kan gå sönder om du öppnar höljet. Kräver behörig elektriker: Håll På/av-knappen (bild 4 ) intryckt tills batteriet är helt urladdat innan du tar ur batteriet ur dammsugaren Skruva ur skruvarna i höljet, ta av det och ta ur batteriet. Undvik kortslutning genom att lossa batterianslutningarna en i sänder och direkt isolera resp. pol. Även om batteriet är helt urladdat finns det kvar en restkapacitet som kan bli frigjord vid kortslutning.

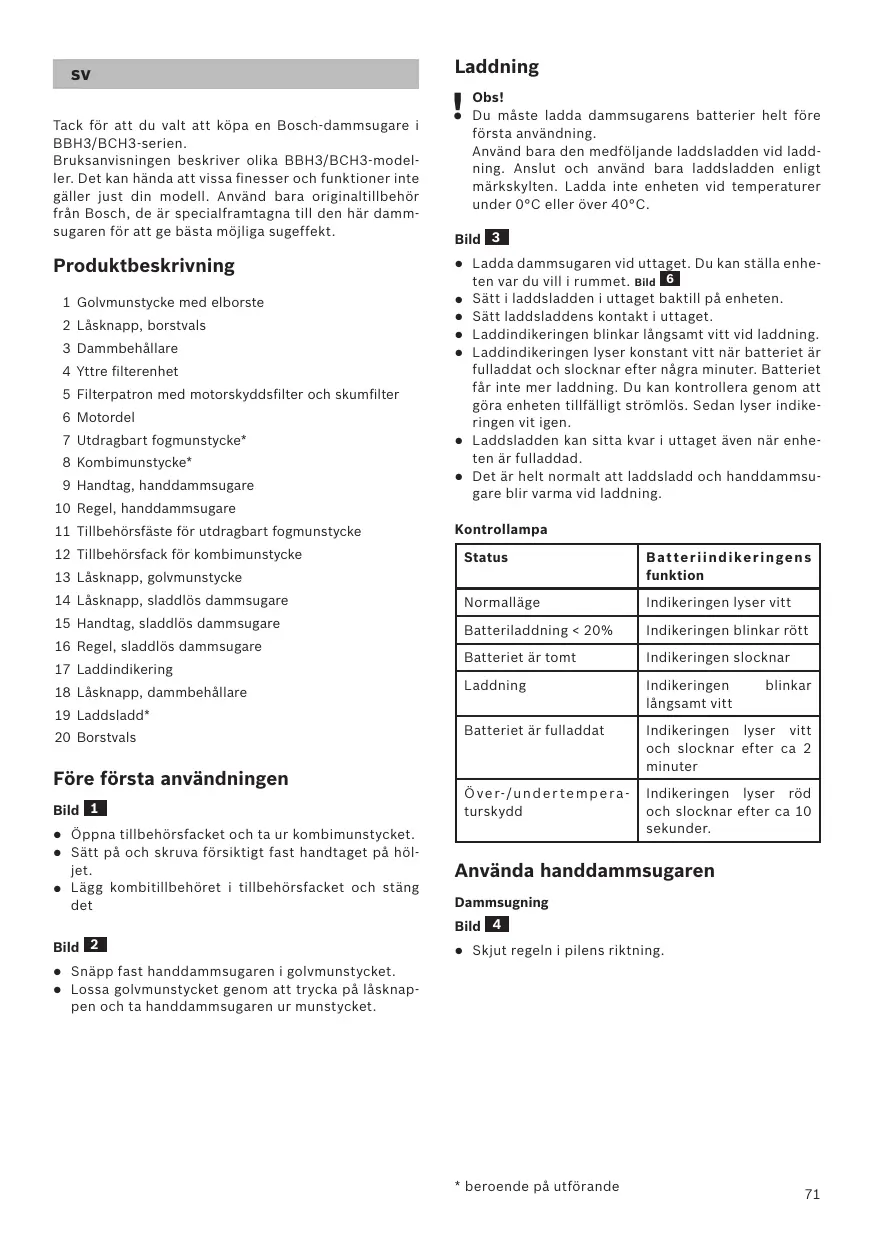

Tack för att du valt att köpa en Bosch-dammsugare i BBH3/BCH3-serien. Bruksanvisningen beskriver olika BBH3/BCH3-modeller. Det kan hända att vissa finesser och funktioner inte gäller just din modell. Använd bara originaltillbehör från Bosch, de är specialframtagna till den här dammsugaren för att ge bästa möjliga sugeffekt. Produktbeskrivning 1 Golvmunstycke med elborste 2 Låsknapp, borstvals 3 Dammbehållare Laddning

4 Yttre filterenhet 5 Filterpatron med motorskyddsfilter och skumfilter 6 Motordel 7 Utdragbart fogmunstycke* 8 Kombimunstycke* 9 Handtag, handdammsugare Obs! Du måste ladda dammsugarens batterier helt före första användning. Använd bara den medföljande laddsladden vid laddning. Anslut och använd bara laddsladden enligt märkskylten. Ladda inte enheten vid temperaturer under 0°C eller över 40°C.

Ladda dammsugaren vid uttaget. Du kan ställa enheten var du vill i rummet. Bild 6 Sätt i laddsladden i uttaget baktill på enheten. Sätt laddsladdens kontakt i uttaget. Laddindikeringen blinkar långsamt vitt vid laddning. Laddindikeringen lyser konstant vitt när batteriet är fulladdat och slocknar efter några minuter. Batteriet får inte mer laddning. Du kan kontrollera genom att göra enheten tillfälligt strömlös. Sedan lyser indikeringen vit igen. Laddsladden kan sitta kvar i uttaget även när enheten är fulladdad. Det är helt normalt att laddsladd och handdammsugare blir varma vid laddning. 10 Regel, handdammsugare 11 Tillbehörsfäste för utdragbart fogmunstycke Kontrollampa 12 Tillbehörsfack för kombimunstycke Status B a t t e r i i n d i ke r i n g e n s funktion Normalläge Indikeringen lyser vitt Batteriladdning < 20% Indikeringen blinkar rött Batteriet är tomt Indikeringen slocknar Laddning Indikeringen långsamt vitt Batteriet är fulladdat Indikeringen lyser vitt och slocknar efter ca 2 minuter Ö v e r- /u n d e r t e m p e r a turskydd Indikeringen lyser röd och slocknar efter ca 10 sekunder. 13 Låsknapp, golvmunstycke 14 Låsknapp, sladdlös dammsugare 15 Handtag, sladdlös dammsugare 16 Regel, sladdlös dammsugare 17 Laddindikering 18 Låsknapp, dammbehållare 19 Laddsladd* 20 Borstvals Före första användningen Bild 1

Öppna tillbehörsfacket och ta ur kombimunstycket. Sätt på och skruva försiktigt fast handtaget på höljet. Lägg kombitillbehöret i tillbehörsfacket och stäng det blinkar Använda handdammsugaren Dammsugning Bild 4 Bild 2

Skjut regeln i pilens riktning. Snäpp fast handdammsugaren i golvmunstycket. Lossa golvmunstycket genom att trycka på låsknappen och ta handdammsugaren ur munstycket.

• beroende på utförande

Justera sugeffekten Dammsuga med extratillbehör Bild 5 Bild 8 Fogmunstycke Ställ in sugeffekten genom att föra regeln till det läge du vill ha:

Effektläge 1 Dammsugning med elborste. För vanlig dammsugning av alla slags golv. Enheten får maximal gångtid med inställningen.

Effektläge 2 Dammsugning med elborste. För tuff dammsugning på alla slags golv (framförallt mattor). Enheten får kortare gångtid med inställningen.

Bild 9 Kombimunstycke

Gångtider Som alla LI-batterier så slits även batteriet. Batterikapaciteten avtar med tiden och med den gångtiden. Det är en naturlig åldringsprocess och beror inte på material- resp. tillverkningsfel eller brister. BBH3/BCH3 25,2V BBH3/BCH3 21,6V I normalläge med elgolvmunstycke för normalrengöring Upp till 55 min. Upp till 50 min. I turboläge med elgolvmunstycke eller sladdlös dammsugare för tuff dammsugning Upp till 20 min. Dammsuger på svåråtkomliga ställen och över huvudhöjd. Öppna tillbehörsfästet i handtaget, ta ur fogmunstycket, snäpp fast på den sladdlösa handdammsugarens sugöppning. Du kan dra ut fogmunstycket, om det behövs. Tryck på låsknappen, dra ut fogmunstycket och snäpp fast i ändläget. Skjut ev. ihop fogmunstycket efter användning, sätt i tillbehörsfästet och stäng det.

Kombimunstycker med dynmunstycke och möbelborste för fönsterkarmar, skåp, möbler etc. Öppna tillbehörsfacket, ta ur kombimunstycket, snäpp fast på den sladdlösa handdammsugarens sugöppning. Dynmunstyckstillsatsen går att fälla åt sidan. Därunder finns möbelborsten. Kombimunstycket går även att sätta längst ut på fogmunstycket. Lägg tillbaka kombimunstycket i tillbehörsfacket efter användning, stäng och snäpp igen tillbehörsfacket. Ladda handdammsugaren Upp till 18 min. Bild 10

Snäpp fast den sladdlösa dammsugaren i handdammsugaren vid laddning. Se till så att den sitter som den ska. Efter arbetet Bild 6 Bild 11

Du kan ställa enheten var du vill i rummet vid korta pauser. Luta dammsugaren framåt lite åt munstycket till.

Obs! Slå av enheten när du ställer undan den eftersom den roterande borsten kan skada golvbeläggningen om dammsugaren står still. Töm dammbehållaren när du dammsugit klart, så får du bra slutresultat. Du måste definitivt tömma när dammet når markeringen i dammbehållaren. Använda handdammsugaren Bild 7

Tryck på låsknappen, lossa och ta ur den sladdlösa dammsugaren ur handdammsugaren. Slå av enheten när du dammsugit klart. Tömma dammbehållaren Låt inte dammbehållaren bli full över markeringen, det smutsar ned filtret väldigt mycket. Bild 12

Ta ut den sladdlösa dammsugaren ur handdammsugaren. Bild 7 Tryck på låsknappen och ta ut dammbehållaren ur motordelen. Bild 13

Ta ut filterdelen ur dammbehållaren. Töm dammbehållaren.

• beroende på utförande Bild 14 ‡ Ta bort ev. smuts under utkastöppningen. a) Sätt i filterdelen i dammbehållaren, se till så att den sitter ordentligt. b) Snäpp fast dammbehållaren på motordelen igen.

Obs! Tar det emot när du sätter i dammbehållaren, kontrollera om filtret är komplett och att filterdel och dammbehållare sitter ordentligt. Rengöra filtret Rengör det yttre filtret och filterpatronen då och då, så att dammsugaren fungerar optimalt.

Obs! Enheten ska vara av när du rengör filtret. Dammsug aldrig utan yttre filter i filterpatronen. Bild 15 Rengöra yttre filterdelen

Slå av enheten. Bild 11 Ta ut den sladdlösa dammsugaren ur handdammsugaren. Bild 7 ‡ Tryck på låsknappen och ta ut dammbehållaren ur motordelen. Bild 12 ‡ Ta ut filterdelen ur dammbehållaren. a) Oftast räcker det att skaka eller knacka ur filterdelen när du tömmer dammbehållaren, så att smutsen lossnar. b) Om det inte räcker, torka bort ytsmutsen med torr trasa. Obs! Golvmunstycken utsätts för ett visst slitage beroende på ditt golvs egenskaper (t.ex. rå, rustik klinker). Därför är det bra om du kontrollerar munstyckets glidsulor då och då. Om munstyckets glidsulor är slitna och vassa kan de skada känsliga golv som parkett eller linoleum. Tillverkaren tar inget ansvar för eventuella skador som har uppstått på grund av att munstyckets glidsulor är slitna. Skötsel Slå alltid av handdammsugaren resp. den sladdlösa handdammsugaren och dra ur laddsladden före rengöring. Dammsugare och plasttillbehör går att rengöra med vanlig plastrengöring.

Obs! Använd inte skurmedel, fönsterputs eller allrent. Doppa aldrig dammsugaren i vatten. Rätten till tekniska ändringar förbehålls. Bild 16 Rengöra filterpatronen a) Ta ut filterpatronen ur filterdelen. b) Knacka sedan ur filterpatronen. c) Dra bort motorskyddets skumfilter och skölj ur separat. Låt skum- och motorskyddsfilter torka ordentligt (ca 24 h) ‡ Sätt i skumfiltret och sätt sedan filterdelen i dammbehållaren. Du kan beställa nya filter hos service, om det behövs. Rengöra golvmunstycket Slå av dammsugaren resp. dra ur laddsladden när du ska rengöra den. Bild 17

Lossa borstvalsen med låsknappen och dra ut i sidled ur golvmunstycket. Klipp av insnodda trådar och hår med sax längs skåran och ta bort. Skjut på borstvalsen längs styrstaven i govlmunstycket och snäpp fast med låsknappen. Obs! Du får bara använda golvmunstycket med monterad borstvals.

• beroende på utförande

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.
