BRUKSANVISNING 2300 W ATIKA

59227 Ahlen - Tyskland

Ahlen, 14.05.2010

Motorens beskyttesesanordning

Nytt sett kniver (ordrenummer 382425).

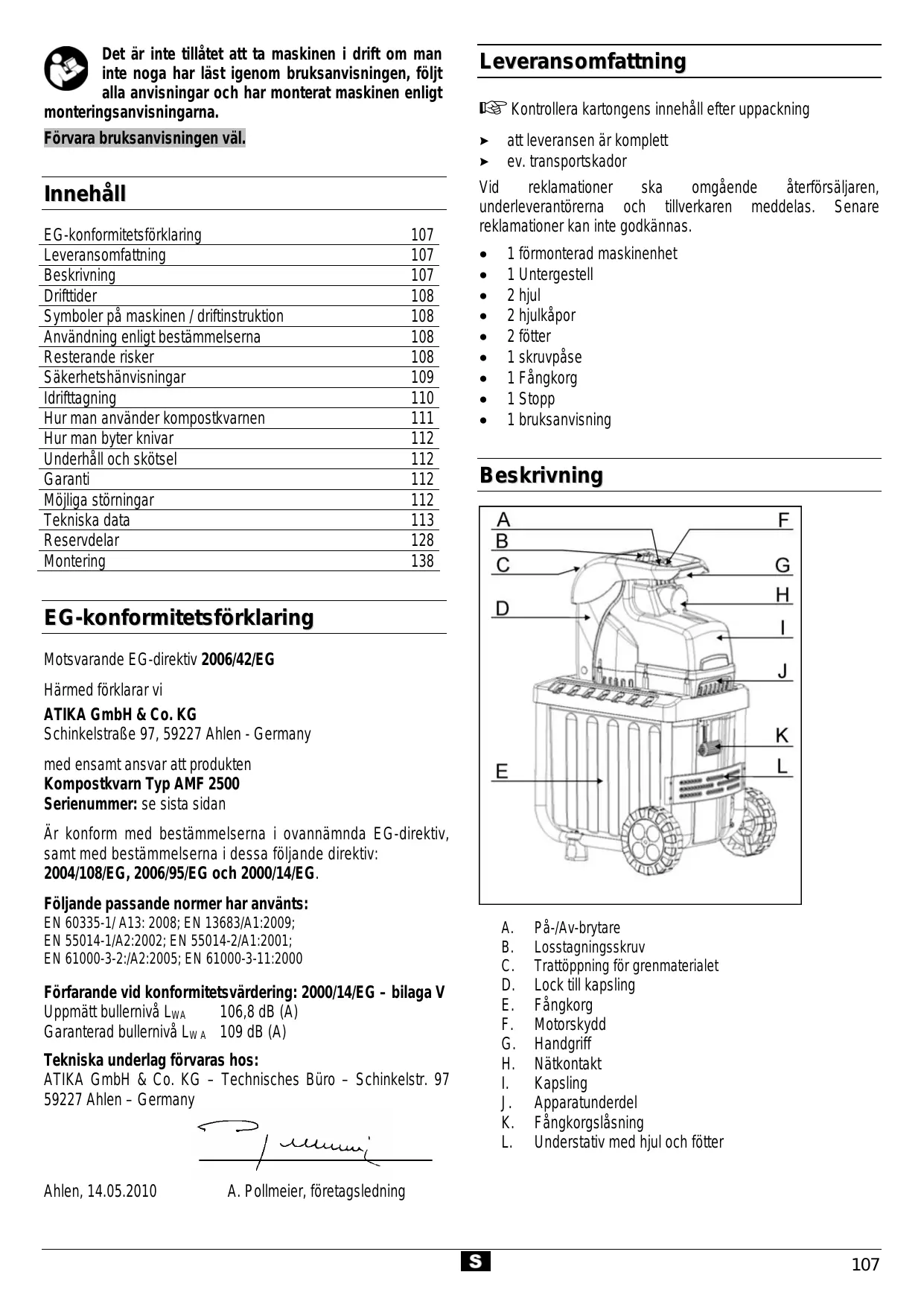

EG-konformitetsförklaring	107
Leveransomfattning	107
Beskrivning	107
Drifttider	108
Symboler på maskinen / driftinstruktion	108
Använding enlicht bestämmelserna	108
Resterande risker	108
Säkerhetshänvisningar	109
Idrifttagning	110
Hur man använder kompostkvarnen	111
Hur man byter knivar	112
Underhäll och skötsel	112
Garanti	112
Möjliga störningar	112
Tekniska data	113
Reservdilar	128
Montering	138

EG-konformitetsförklaring

Motsvarande EG-direktiv 2006/42/EG

Härmed forklarar vi

ATIKA GmbH & Co. KG

Serienummer: se sista sidan

Ar konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2004/108/EG, 2006/95/EG och 2000/14/EG.

Följande passende normer har använts:

EN 60335-1/A13:2008; EN 13683/A1:2009

EN 55014-1/A2:2002; EN 55014-2/A1:2001;

EN 61000-3-2:/A2:2005; EN 61000-3-11:2000

Förfarande vid konformitetsvärdering: 2000/14/EG - bilaga V

Uppmatt bullerniva LwA 106,8 dB (A)

Garanterad bullerniva LwA 109 dB (A)

Tekniska underlag forvaras hos:

Kontrollera kartongens innehäll after uppackning

att leveransen ar komplett
ev. transportskador

Vid reklamationer ska omgående Återförsäljaren, underleverantörna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

1 formonterad maskinenhet
1 Untergestell
2 hjul
2 hjulkapor
2 foter
1 skruvpase
1 Fangkorg
1 Stopp
1 bruksanvising

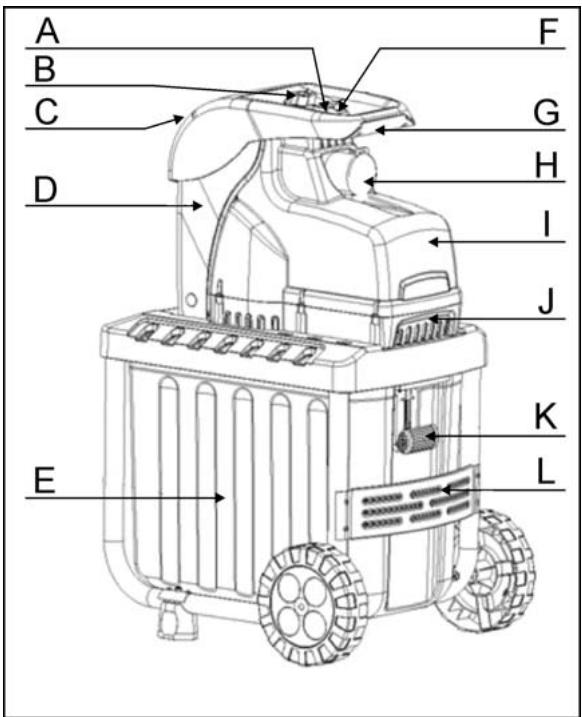

Beskrivning

A. Pã-/Av-brytare
B. Losstagningssskruv
C. Trattöpping for grenmaterialialet
D. Lock till kapsling
E. Fangkorg
F. Motorskydd
G. Handgriff
H. Nätkontakt
I. Kapsling
J. Apparatunderdel
K. Fängkorgslasning
L. Understativ med hjul och fotter

Drifttider

Var vänlig beakta ert lands (regionala) foreskrifter gällande bullerskydd

Symboler på maskinen

Läs noga igenom bruksanvis- ningen innan ni böjar använda maskinen och beakta alla saker- hetsanvisningar	Stäng av motorn och dra ur nätkon- takten innan ni böjar med nagra som helst repar- tionaler, underhälls- och rengörings- arbeten
Risik für utka- stade delar:när motorn ágång- häll obehöriga personer, liksom husdjur och andra djur	Se upp För roterande knivar. Stickinte in händer eller fötter;när maskinen ágång.
pà avständ frän riskområdet.
Fångkorg låst	Använd ögon- och hörskyldd.
Fångkorg upplåst
Bär skyddshandskar.	Skydda mot fuktighet.
Elektriska apparater bør inte slängas i soptunnan. Apparater, tillbehör och forpackning skall atervinnas på miljövänligt sätt. Enligt det europeiska direktivet 2002/96/EG om gamla el- och elektronikapparater, mäste elapparater som inte langre ár driftsdugliga, samlas ihop átkilt och tillforas en miljörktig æteranvändning.

Symboler driftinstruktion

Hotande fara eller farlig situation. Underlåtenhet att fölá dessa anvisningar kan leda till person-ller sakskador.

Viktiga anvisningar for den rätta användningen. Underlåtenhet att folja dessa anvisningar kan leda till fel.

Användningstips. Här fär ni information och tips om hur ni använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här fökclaras allt i detalj som ni måste göra.

Användning,enligt bestammelserna

Använding enligt bestämmelserna innebär nerskärning av
- grenar och kvistar med en diameter på max. (beroende på hur hårt och färsktträet/)
- visset och fuktigt tradgårdsaftfall som redan legat nagradagar omväxlande med grenar och kvistar

Det ar absolut inte tillatet att skära glas, metall, plast, plastpäsar, stenar, tygavfall, rotter med jord på eller avfall som inte har;nagon fast konsistens (tex öksvall).

Denna tradgårds-kompostkvarn fär endast användas privat, dvs hemma i tradgården.

Som kompostkvarn for den privata hemmatradgarden, avses** sàdana apparater som inta används yrkesmässigt inom offentliga anlaggnaringar, parker, sportanlaggnaringar, lanbruk aller skogsbruk.

I användning till ratt andamål ingør också att de av tillverkaren foreskrivna drift-, underhälls- och reparationsbestämelserna samt de i bruksanvisningen angivna sakerhetsbestämelserna foljs.

Varje form av använding utöver detta gäller som användningutanfor bestammelserna. Tillverkaren tar inget ansvar for skadororsakade av använding till ej godkända andamål. Endast användaren starf hela risken.

Tillverkaren tar inget ansvar for skador som uppstatt på grund av eigenmaktiga forandringar av kompostkvarnen.

Maskinen fär endast ställas in, användas och underhällas av personer fortrogna med detta och som är informerade om riskerna. Reparationsarbeiten fär endast utforas av oss eller av oss rekommenderade kundserviceverkstäder.

Övriga risker

Även om man använder maskinen på foreskrivet satt och beaktar alla sakerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i Första hand reducera genom att i detalj folja alla anvisningar i avsnittent "Användning enligt bestammelserna" och "Sakerhetsanvisninger", Därutöver bör man vara extra försiktig vad det gäller foljande risker.

Hänsyn och försiktigkeit minskar riskerna für person- och sakskador.

• Risk att skada händer och fingrar om man gär ner med handen i nagon öppning ochkommen i kontakt med knivarna.
• Risk att skada händern och fingrar i samband med att man monterar eller rengör knivarna.
• Risk att skadas genom att skarmaterial slungas i vag i området kring,tratten.
• Risk orsakade av elspanning vid användning av ej korrekta elanslutningsledningar.
• Beröring av spänningsforande delar i öppnade elektriskakomponenter.
• Risk für hörskador vid langre arbetspass utan hörskyydd.

Dessutom kan det trots alla vidtagna skyddsätgärder kvarsta uppenbara resterande risker.

Läs noga igenom och beakta anvisingarna nedan samt alla tillapliga nationella sakerhetsbestammelser innan ni börjar anecdva maskinen for att skydda bade er själv och andra, for möjliga faror.

Ge sakerhetsanvisingarna till alla personer, som arbetar med maskinen.
Spara dessa sakerhetsanvisningar val.
Maskin med sakerhetsfrankoppling

Kompostkvarnen har en sakerhetsfrankoppling med automatisk motorbroms. Denna sakerhetsfrankoppling forhindrar att motorn kan tillkopplas om maskinen har oppnats, sa att man inte kan komma ikontakt med de roterande knivarna.
Reparationer på sakerhetsfrankopplingen fär endast utforas av tillverkaren själv eller på auktoriserade service-verkstäder.
- Informera er med hjälp av bruksanvisingen om maskinen och dess Funktioner.
- Använd aldrig maskinen für andra ändamål an den ar avsedd for (se avsnitten "Användning enligt bestammelserna" och "Hur man använder kompostkvarnen").
- Se till att ni står stadigt sö att ni har god balans. Sträck er inte framåt. Stå alltid på samma Höjd som maskinen njn kastar in trädgårdsafvallet.
- Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte apparaten om ni är trött eller paverkad av narkotika, alkohol eller lakemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga persorskador.
- Använd skyddsglasögon, skyddshandskar och hörskydd nar maskinen ar igäng.
- Bär lämpiga arbetskläder:
- inga vida och lost sittande klädesplagg
- halksäkra skor
Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.
- Barn och ungdomar under 16årfar inte använda maskinen.
- Denna apparat ar inte avsedd att användas av personer med begränsade fysiska, känsemässiga eller mentala egenskaper, eller som har bristande erfarenhet och/eller kunnande, om intedet finns en person i narheten, som ansvarar for sakerheten och instruerar hur apparaten används.
- Se till att barnen inte leker med apparaten.
Häll barn på avständ frän kompostkvarnen.
- Använd alldrig maskinen nar obehöriga personer uppehäller sig i narheten.
- Lat maskinen aldrig varautan uppsikt.
- Se till att erarbetsomrade alltid ar i gott skick. Oordning kan leda till olycksfall.
- Inta en arbetsställning sä att ni befinner er vid sidan om maskinen.
- Stick aldrig in händerna i pafyllnings-ller utkastningsöppningen.

Häll alltid ansiktet och kroppen på avständ frän päfyllningsöppningen.
- Überbelasta inte maskinen! Arbetet gär bättre och säkrare i det angivna effektområdet.
- Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och äandra inget som kan påverka sakerheten.
- Förändra inte motorns rotationshastighet, denna regleran{nameligen en saker maximal arbetshastighet och skyddar motorn och alla roterande delar fran skador genom overdrivet hög hastighet.
- Använd maskinen aldrig utan pafyllningstratt.
- Förändra inte maskinen aller dess delar.
Stang maskinen alltid innan ni satter igang den.
Spruta inte maskinen med vatten. (riskalla: elektrisk strom).
- Ta hänsyn till omgivningens paverkan:

• Använd inte maskinen i fuktig aller vát omgivning.
• Lat maskinen aldrig stä ute i regn och använd den inte nar det regnar.

• Arbeta bara davon det ar god sicht. Se till att det ar god belysning.

• Blockera knivarna resp. knivsatsen (se "Hur man byter knivar") och använd skyddshandskar i samband med monterings- ell rengöringsarbenen for att Förhindra att skada fingarna.

Stang av maskinen och dra ut natkontakten ur eluttaget vid:

underhalls- och rengöringsarbeiteten
- atgård av fel
- vid kontroll av om anslutningsledningarna har flätats ihop eller skadats.
- transport
- reparationsarbeten
- hur man byter knivar
- att ni lämnar maskinen (även vid korta arbetsavbrott)

• Om in- och utloppen stoppas igen på maskinen, koplar ni ifràn maskinen och drar ut stickkontakten, innan ni Åtgårdar materialresterna i in- och utloppen.

• Kontrollera att maskinen inte har fätt nagra eventuella skador:

• Färevidare användning skaman kontrollera skyddsanordningarna noga, säatt de fungerar korrekt.

• Kontrollera om de rørliga delarna fungerar felfritt och inte sitter i klåm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor För att maskinen sca fungera korrekt.
• Skadade skyddsanordninger och delar maste fackmannamassigt repareras aller bytas av erkänd fackverstad aller tillverkare, om inte annat framgår av braupsanvisningen.

• Skadade eller olasliga etiketter med sakerhets-anvisningar maste ersattas.

• Förvara oanvända apparater på att torrt, LAST STALLE,utanfor barns räckvidd.

A

Elektrisk sakerhet

• Anslutningsledningen@maste motsvara IEC 60245 (H 07 RN-F) och ha ett tradtvarsnitt på minst

1,5 mm² vid kabellängder upp till 25 m
2,5 mm² vid kablar over 25 m langd

• Länga och tunna anslutningsledningar skapar ett spanningsfall. Motorn uppnár inte langre sin maximala effekt, apparatens Funktion reduceras.
• Stickkontakter och kopplingsdosovid anslutningsledningarna maste vara tillverkade av gummi, mjuk PVC erleravett annat termoplastmaterial med somma mekaniska halffasthet ullara overdragna med dessa material.
• Anslutningsledningens stickkontakt maste vara stankvattenskyddad.
• Vid montage se till att anslutningsledningen inte klams eller knacks och att stickkontakten inte blir blot.
  Linda helt av kabeln om ni anvander en kabeltrumma.
• Använd inte kabeln für ändamål, den inte ar avsedd for. Skydda kabeln frän varme, olja och vassa kanter. Använd inte kabeln for att dra ut kontakten ur eluttaget.
• Kontrollera frolängningskabeln regelbundet och byt ut den om den ar skadad.
• Använd inga defekta anslutningsledningar.
• Använd endast godkända kablar och förlängningskaplar vid arbete utomhus.
• Använd inte provisoriska kablar.
  Skyddsanordninger far aldrig overbryggas aller tas ur drift.
  Anslut kompostkvarnen med en jordfelsbrytare (30mA)

#

Elansluttingar resp. reparatoner pa maskinens elektriska komponenter farr endast iordningstallas resp. genomforas av auktorisad elfackman erper pa en av vara serviceverkstader.De lokala foreskrifterna, i synnerhet vad det galler skyddsagder, ske alltid beaktas.

#

Reparationer på övriga delar på maskinen fär endast genomföras av tillverkaren eller på en avvara serviceverkstäder.

#

Använd endast original-reservdelar och original tillbehör. Genom att använda andra reservdelar och andra tillbehör kan olyckor vallas. För skador som följd av att andra delar an originaldelar har använts ansvarar tillverkaren inte.

Idrifttagning

• Kontrollera att maskinen ar komplett monterad och att alla anvisningar har beaktats i samband med monteringen.
• Ställ kompostkvarnen på en jämn och plan yta innan ni börjar använda den (så att den inte kan välta).
• Använd enbart maskinen utomhus. Hall den på avständ (minst 2 m) frän en vagg eller ett annat fast foremål.

• Kontrollera före varje start:

• anslutningsledninger avseende defekta stallen (sprickor, snitt etc.)

Använd inga defekta ledninger
- Om själva maskinen eventuellt kan vara skadad (se avsnittet "Säker användning")
- Om alla skruvar ar ordentligt atdragna.

i

Nätanslutting

• Kontrolera att spanningen som stär på maskinens typskylt stämmer overens med natspanningen och anslut maskinen till ett foreskrivet el-uttag.
• Använd endast skarvledninger med tillräcklig stort tvärsnitt.
• Vid ogynnsamma natvillkor kan det under tillkopplingen av maskinen under en kort tid forekomma spanningsfall som kan ha inflytande på andra apparater (t.ex. lampflimmer). Man forvantar sig inga störningar, nar husets anslutting av natet har en varaktig strombelastning av ≥ 100 A per fas.

Natsakringar

		Schweiz	UK
2300 W	16 A trög	10 A trög	13 A trög
2500 W	16 A trög		13 A trög
2800 W	16 A trög		13 A trög

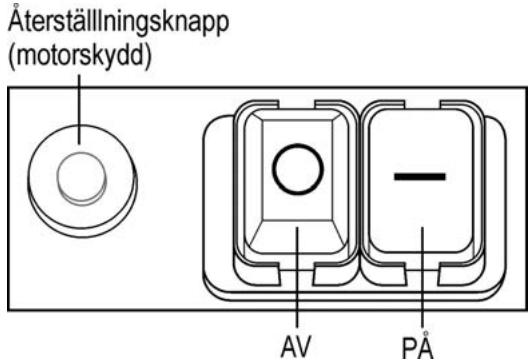

Till/Frånkapp

Använd ingen apparat vars brytare inte slár till och ifrám. Skadade brytare maste omedelbart repareras eller bytas av kundtjänsten.

#

Tillkoppling

Tryck på den gröna knappen ①

#

Frankoppling

Tryck på den röda knappen ①

#

Återstartsakring vid strömavbrott

Vid elavbrott stangs maskinen av automatiskt (nollspanningsutlosningsdon). For att starta maskinen igen trycker ni på den grona knappen.

#

Motorskydd

Motorn ar utrustad med en skyddsbrytare som stanger av motorn automatiskt om den overbelastas. När motorn har svalnat (efter ca 5 minutes) kan den startas igen. Tryck på

1. Återställningsknappen (motorskydd)

2. gröna knappen (1) für att starta den igen.

3. Använd en laddstake eller en krok För att ta bort blockerade foremål ur,tratten eller utkastningsöppningen.

Vänta tills hackelsemaskinen stär stilla innan du startar denigen.

Fångkorg

Den integrerade fängkorgen ar forsedd med en lasspak och en sakerhetsfrankoppling.

→ Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Fängkorgen侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparatern侦査報告表 Låses fängkorgen urppåse apparatern侦査報告表 Låses fängkorgen urppåse apparatern侦査報告表 Låses fängkorgen urppåse apparatern侦査報告表 Låses fängkorgen urppåse apparatern侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparaten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparatten侦査報告表 Låses fängkorgen urppåse apparbben Låses fängkorgen urppåse apparbben Låses fängkorgen urppåse apparbben Låses fängkorgen urppåse apparbben Låses fängkorgen urppåse apparbben Låses fängkorgen urppåse apparbben Låses fängkorgen urppåse apparbben Låses fängkorgen urPPåse apparbben Låses fängkorgen urPPåse apparbben Låses fängkorgen urPPåse apparbben Låses fängkorgen urPPåse apparbben Låses fängkorgen urPPåse apparbben Låses fängkorgen urPPåse apparbben Låses fängkorgen urPPåse apparbben Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Lå sesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkorgen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låsesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkagen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkesfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkagen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låkerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkagen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen Låakerfängkogen LåAKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåAKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERR LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERR LåAKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKER F LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKER F LåAKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKER LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKERF LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåAKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER Låker LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKC LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåKER LåZE LåKER LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZE LåZ

Hur man anvander kompostkvarnen

• Inta en arbetsställning sa att ni befinner er vid sidan om maskinen.

Länga kvistar som stär ut over maskinens kant kan utföra en piskande rörelse nar det dras in av knivarna! Se till att ni befinner er på sakert avständ!

• Använd afterstopp till de medlevererade stoppen, für materialet som ska hackas.

Gå aldrig med händerna in i pafyllnings-ller utkastningsöppningen.

Häll alltid ansiktet och kroppen på avständ frän päfyllningsöppningen.

• Hall inte händer, andra kroppsdelar och kläder i inmatningsör, utkaströr eller i narheten av andra rörliga delar.

• Kontrollera att det inte finns nagra materialrester kvar i påyllningstratten innan ni tillkopplar maskinen.

• Tippa inte maskinen nar motorn ar igang.

• När ni fyller pafyllningstratten ar det viktigt att kontrollera att det inte hamnar nagra andra foremål an tradgårdsvall, som t.ex metallbitar, stenar, flaskor eller annat material som maskinen inte kan bearbeta, i pafyllningstratten.

• Om foremål som maskinen inte kan bearbeta har hamnat i päfyllningstratten eller om ovenliga ljud hör s elseer maskinen börjar vibrera på onormalt satt maste man omgående frankoppla maskinen och vanta tills den har stannat welt. Drag sedan ur nätkontakten och gör följande:

• kontrollera om maskinen har tagit skada

• byt ut aller lat reparera defekta delar
• kontrollera apparaten och späll fast sösa delar

Ni fãr inte reparera apparaten, om ni inte År behörig till det (se sakerhetsanvisingarna).

Vilka material fär jag skära med maskinen?

Ja:

• Organiskt hushålls- och tradgårdsavfall, t.ex grenar och kvistar, överblommade blommor och köksavfall

Nej:

• Glas, metall, plast, plastpäsar, stenar, tygrester, röttter med jord på, mat-, fisk- och kottrester.

Speciella anvisiningar:

Skär nerGRENAR,kvistar ochtrakorttidefterattdeharklipptsresp.sagatsav

• dessa material blir mycket hårda när de väl har torkat, söatt den maximala diametern som kan bearetas blir mindre.

Tag bort kvistarna på störreGRENAR.

Om ni vill skära tradgårds- eller köksavfall som innehäller mycket vatten resp. som har en tendens att klibba

• ská dessa skáras omväxlande med trámaterial für att forhindra att maskinen tâppsigen.

Lát inte det bearbetade fliset växa für högt i området omkring utkastöppningen. Detta kan ha till följd att det redan bearbetade fliset stoppar upp i utkastroret. Därigenom kan det uppstä ett bakslag av materialet genom inmatningsöppningen.
Rensa inmatningsöppningen och utkastroret nar apparaten ar tillstopad. Kopplaoridafor alltid forst fran motorn och dra ut stickproppen ur eluttaget.
Beakta den maximala rendiametern som fãr skãras (se "Tekniska data"). Beroende pã typ och fãrskhet pã traet, kan den maximala diametern pã grenar som sca skãras, reduceras.
Knivarna drar i stort sett automatiskt in materialet som skáskáras.
Undvik att überbelasta och blockera motorn om ni vill skäratajockare grenar genom att dra grenen fram och tillbaka.
Om motorn überbelastas frankopplas den automatiskt genom motorskyddsbrytaren.

• Tillkoppla sedan maskinen igen after ca. 5 min.
• Om det inte går att tillkopplä den igen afterenna tid, se avsnittet "Möjliga störningar".

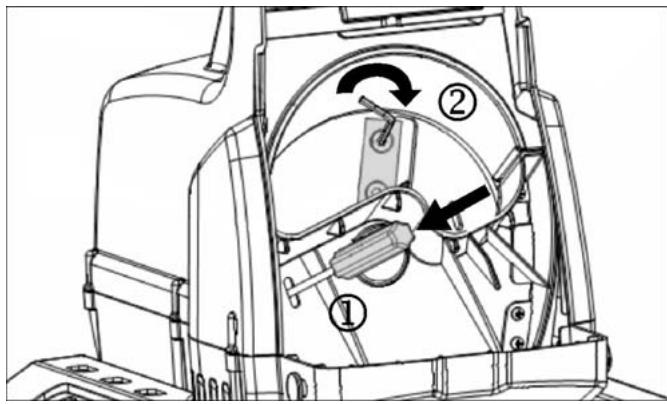

Hur man byter knivar

Drag alltid ur natakontakten innan ni byter ut knivar.

Risk att skada sig sig på händer och fingrar i samband med arbeten på knivarna.

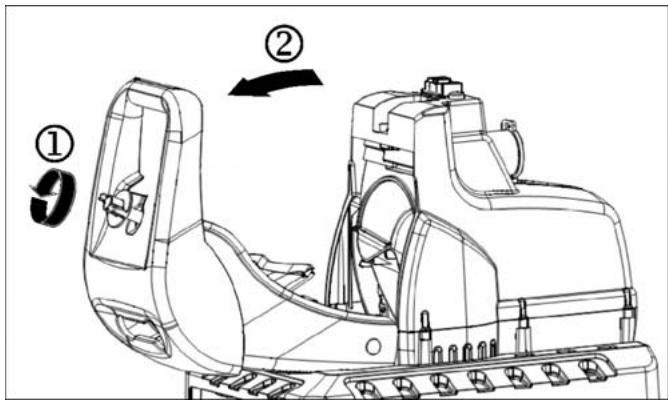

Öppna kompostkvarnen

Sämre skäreffekt:

En kniv ar trubbig.

Vänd på kniven sä att ni fär fram den oanvända sidan.

Alla knivar ar trubbiga

En ny knivsats maste monteras (beställningsnummer 382425).

Underhäll och skötsel

• Innan unterhällarsarbeitengenomfors ska

• motorn stängas av och stickkontakten d.
  skyddshandskar tas pa for att undvika skador.

Knivarna stannar inde direkt after frankoppling. Vanta darfor innan ni börjar med reparation aller unterhall, tills alla delar stär stilla.

Tänk på att ta bort verktyg och skruvnycklar after avslutat underhälls- eller reparationsarbete.

• Kompostkvarnen ar nastan helt underhällsfri. Observera följande for att den ská hälla sö länge som möjligt:
  se till att luftspalterna ar fria och rena
• kontrollera fästskruvarna (dra at dem vid behov)
• Rengör maskinen noga bade in- och utvändigt nar ni har anvant den fardigt.

Använd endast en varm och fuktig trasa eller en mjuk borste für att rengöra maskinen.

Använd aldrig rengörings-ller losningsmedel. Ni kan utsatta apparaten for obotlga skador. Plastdetaljerna kan angripas av kemikalier.

• rengör inte kvarnen med rinnande vatten aller en högtryckstvatt
  Skydda blanka metaldilar after varje anvanding for corrosion genom att behandla dem med en miljovänlig och biologiskt nedbrytbar olja i sprayform.

Garanti

Var vänlig beakta bifogade garantivillkor.

Möjiga störningar

Innan varje störningsavhjalpning

-Sla fran apparaten
- Vänta tills kompostkvarnen stär stilla
Dra ut natanslutningen

Fel	möglig orsak	Åtgård
Motorn startar inte	- Ingen nätspänning - Anslutningskabel defekt - Husets överdel ar inte riktigt stängd (sakerhets-frankopplingen har reagerat) - Fångkorg upplåst (Sakerhetsfrän-kopplingen fängkorg lõstes ut)	- Kontrollera säkringen. - Kontroleras av (elektriker). - Stäng huset överdel ordentlich och tag bort ev. Nedsmutsningar - Lås fängkorgen
Motorn brummar, men startar inte	- Knivarna ar blockerade - Kondensator defekt	- Fränkoppla maskinen, drag ur nätkontakten och rengör maskinens inre - Ta maskinen till en auktoriserad service-verkstad für riparation.
Sämre skäreffekt	Kniven (knivarna) ar trubbiga	Byt ut knivarna
Motorn startar, men blockerar vid minsta belastning och stängs av med motorskyddströmställaren	Skarvkabeln ar För lang eller tvärsnittet für litet. Eluttaget ar För länger borta是从huvud-anslutningen och anslutningsledningen har für litet tvärsnitt.	Förlängningskabel minst 1,5 mm2, max. 25 m lang. Vid langre kabel, tvärsnitt minst 2,5 mm2.

Tekniska data

Model	2300	2500	2800
Typ	AMF
Motor	Växelström motor 230 V, 50 Hz, 2800 min-1, med automatisk motorbroms
Motoreffekt P1 S6 - 40 %	2300 W	2500 W	2800 W
Motoreffekt P1 S1	2000 W	2000 W	2300 W
Till-/fränbrytare med	motorskyddsbrytare, elektrisk sakerhetsfrankoppling, nollspänningsutlösare
Vikt	23,0 kg	23,0 kg	24,0 kg
Ljudtrycksnivå LPA (uppenmatt enligt direktiv 2000/14/EG)	96,6 dB (A) K = 3 dB (A)	96,6 dB (A) K = 3 dB (A)	93,7 dB (A) K = 3 dB (A)
Uppmatt bullernivå LWA (uppenmatt enligt direktiv 2000/14/EG)	106,8 dB (A)	106,8 dB (A)	102,5 dB (A)
Garanterad bullernivå LWA (uppenmatt enligt direktiv 2000/14/EG)	109 dB (A)	109 dB (A)	105 dB (A)
Max. tilläten fremdiameter (gäller endast für färskt skuret trämaterial)	∅ max. 40 mm	∅ max. 40 mm	∅ max. 45 mm
Sakerhetsklass	I
Skyddklass	IP X4
Natsakring	16 A trog	16 A trog	16 A trog
Schweiz	10 A trog	--	--
UK	13 A trog	13 A trog	13 A trog
