MANUALE UTENTE 2300 W ATIKA

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Kompostkvern

Sto mogu usitnjavati?

Da:

Conservare le istruzioni per un utilizzo futuro.

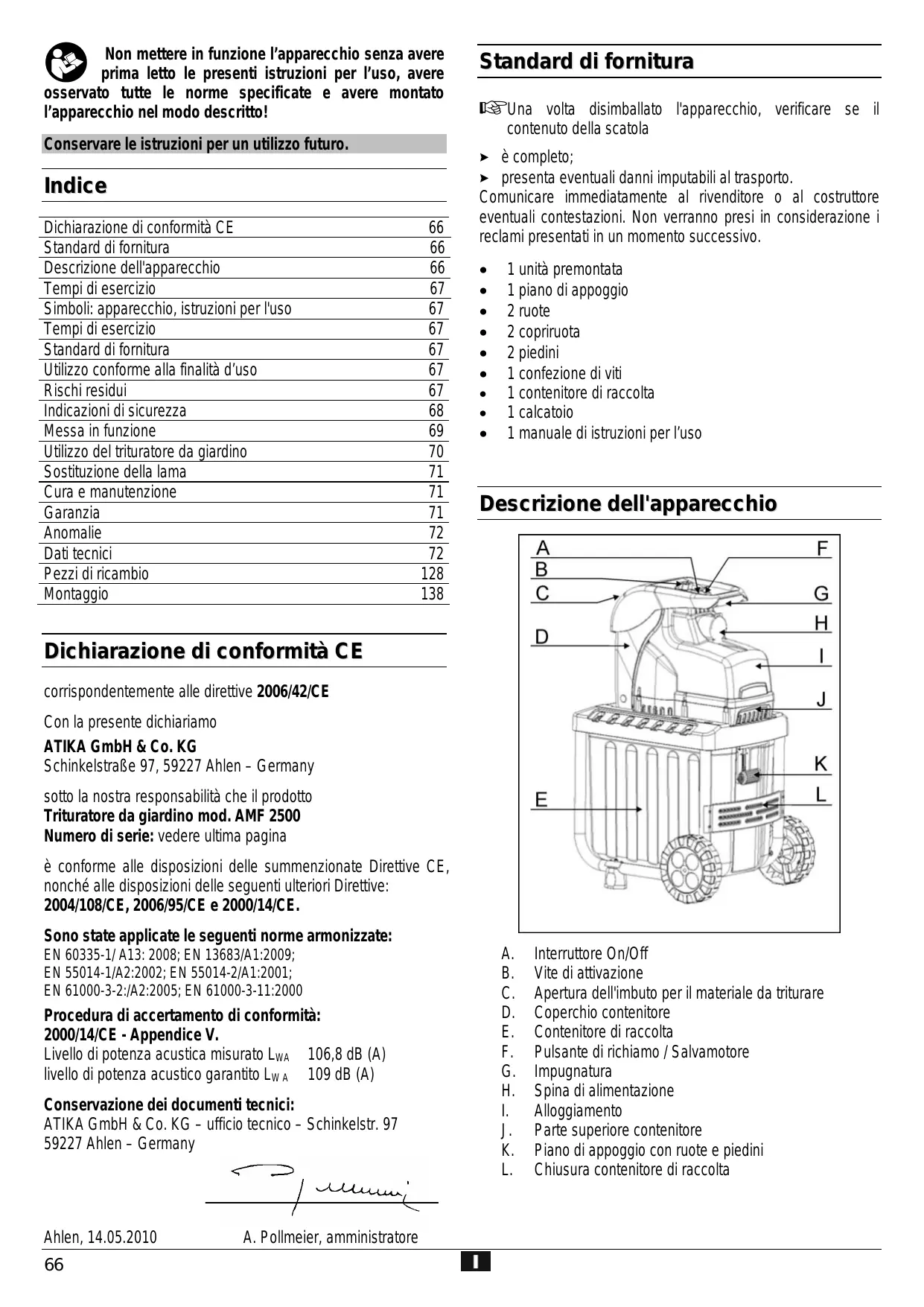

Indice

Dichiarazione di conformità CE	66
Standard di fornitura	66
Descrizione dell'apparecchio	66
Tempi di esercizio	67
Simboli: apparecchio, istruzioni per l'uso	67
Tempi di esercizio	67
Standard di fornitura	67
Utilizzo conforme alla finalità d'uso	67
Rischi residui	67
Indicazioni di sicurezza	68
Messa in funzione	69
Utilizzo del trituratore da giardino	70
Sostituzione della lama	71
Cura e manutenzione	71
Garanzia	71
Anomalie	72
Dati tecnici	72
Pezzi di ricambio	128
Montaggio	138

Dichiarazione di conformità CE

correspondente alle direttive 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH & Co. KG

sotto la nostra responsabilità che il prodotto

Trituratore da giardino mod. AMF 2500

Numero di serie: vedere ultima categoria

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

Sono state applicate le seguenti norme armonizzate:

EN 60335-1/A13:2008; EN 13683/A1:2009

EN 55014-1/A2:2002; EN 55014-2/A1:2001

EN 61000-3-2/.A2:2005; EN 61000-3-11:2000

Procedura di accertamento di conformità:

2000/14/CE - Appendice V.

Livello di potenza acustica misurato L_WA 106,8 dB (A)

livello di potenza acustico garantito L_WA 109 dB (A)

Conservazione dei documenti tecnici:

ATIKA GmbH & Co. KG - ufficio tecnico - Schinkelstr. 97

59227 Ahlen - Germany

Ahlen, 14.05.2010

A. Pollmeier, amministratore

Standard di fornitura

'Una volta disimballato l'apparecchio, verificare se il contentuto della scatola

ècomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 unità premontata
  1 piano di appoggio
  2ruote
  2 copiruota
  2 piedini
  1 confezione di viti
  1 contentitore di raccolta
  1 calcatoio
  1 manuale di istruzioni per l'uso

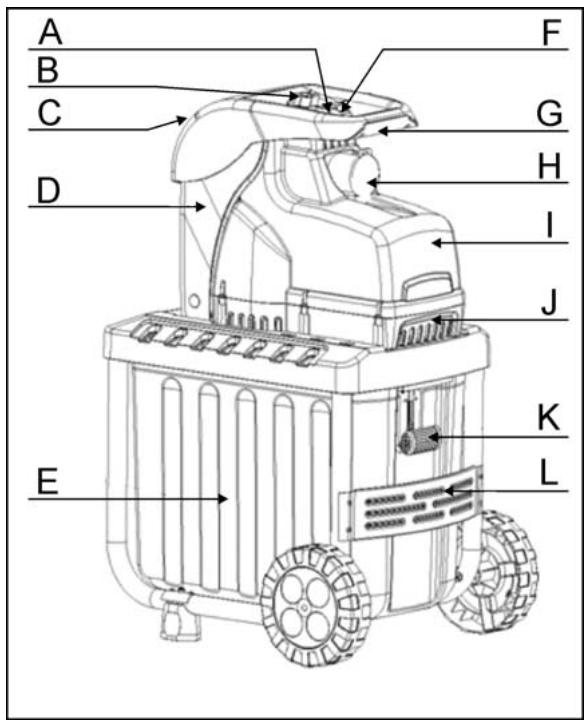

Descrizione dell'apparecchio

A. Interruftore On/Off
B. Vite di attivazione
C. Apertura dell'imbuto per il materiale da triturare
D. Coperchio contentore
E. Contenitore di raccolta
F. Pulsante di richiamo / Salvamotore
G. Impugnatura
H. Spina di alimentazione
I. Alloggiamento
J. Parte superiore contentore
K. Piano di appoggio con ruote e piedini
L. Chiusura contentatore di raccolta

Tempi di esercizio

Osservareanche dispositionsi regionali sulla protezione dai rumori.

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contento nelle istruzioni per l'uso e nelle norme di sicurezza.		Prima degli interventi di riparazione, manutenzione e pulizia, spagnere il motore e disinserire la spina di alimentazione.
Pericolo di lancio di parti con il motore in funzione – tenere lontano alla zona di pericolo persone estranee, nonché animali domestici e da produzione.		Attenzione: lame rotanti! Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.
Contenitore di raccolta bloccato		Indossare occhiali e cuffie di protezione
Contenitore di raccolta sbloccato		Proteggere dall'umidità.
Indossare quanti di protezione.
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

Perutilizzatoconformella finalitàd'uso si intende la triturazione di

• rami di agli tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)
• rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espresmente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti alla consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in Campo agricolo, forestale e commerciale.

Perutilizzoconformella finalitàd'uso si intendeanche l'osservanza delle condizioni di funzionamento,manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza containute nelle istruzioni per l'uso.

Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i danni di qualsiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina agli responsabilità per i dati di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall'utente.

L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che abbiano acquisito familiarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante

l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunique sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingl'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesions alle dita o alle mani, se si afferra un'apertura con la mano o si arrivava al gruppo lame.
• Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame.
• Pericolo di lesions nella zona dell'imbuto a causa della proiezione di pezioni da triturare.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
  Danni all'udito in caso di lavori di lunga durata alla apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunique crearsi chiari rischi residui.

Indicazioni di sicurezza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Conseignare le nome di sicurezza a tutte le personne chiamate ad operare con la macchina.
(i) Conservare le presenti norme di sicurezza in buono stato.
Apparecchio con interruttori di sicurezza L'interruttore montato su quello trituratore con freno motore automatico garantisce la sicurezza. Infatti impedisce la messa in moto del motore in caso di apparecchio aperto, evitando il contatto accidentale con il gruppo lame in movimento.
Gli interventi di riparazione sull'interruttore di sicurezza devono essere eseguiti dal produttore o dall'azienda incaricata da quest's ultimo.
- Prima dell'uso, acquise familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
- Non utilizzato l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del trituratore da giardino).
- Garantire un supporto sicuro e mantenere in agli momento l'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell'apparecchio.
- Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Nonutilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcohol o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.
- Durante il lavoro, indossare occhiali, quanti da lavoro e cuffie di protezione.
- Indossare indumenti di lavoro appropriati: non indossare indumenti ampi scarpe antiscivolo
- L'operaatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
- L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni.
- Le personne con capacité fisiche, sensoriali o psichiche ridotte o alla ricerca Expectazione o conoscenze tecniche non devono utilizzare l'apparecchio, a meno che non vengano supervisionati da una persona addetta alla loro sicurezza oppure siano stati da essere struitti sulle modalità di utilizzo dell'apparecchio.
- Vigilare sui bambini per accertarsi che non giochino con l'apparecchio.
- Tenere i bambini lontani dall'apparecchio.
Non lasciare mai l'apparecchio penza sorvegianza.
Nonutilizzaremai l'apparecchio in presenza di estranei.
Non lasciare mai l'apparecchio incustodito.

• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
• Assumere una posizione di lavoro corretta, overo positioningarsi lateramente all'apparecchio.
  Non afferrare mai l'aperture di riempimento o di espulsione.
• Tenere il viso e il corpo lontani dall'apertura di riempimento.
• Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispetto il Campo di potenza specificato.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi correttamente montati; sull'apparecchio non modificare nulla che possa comprometerne la sicurezza.
• Non modificare il numero di giri del motore, in quanto questo regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'ecccessiva velocità.
• Non mettere in funzione l'apparecchio除去 l'imbuto di riempimento.
  Non modificare l'apparecchio o parti diesso.
  Collegare l'apparecchio prima di accendere il motore.
• Non spruzzare acqua sull'apparecchio. (Fonte di pericolò corrente elettrica).
• Tenere in considerazione gli influssi ambientali:

non usare l'apparecchio in ambienti umidi o bagnati;
- Non lasciare l'apparecchio sotto la pioggia e non lavorare quando piove.
- lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adequata.

• Per evitare il pericolò di lesioni alle dita, reggere saldamente il gruppo lame durante gli interventi di montaggio e pulizia (sì veda "Sostituzione della lama") e indossare quanti di protezione.

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• Lavori di riparazione

• Eliminazione di anomalie
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
  -Trasporto
• Intervention di riparazione
  Sostituzione della lama

• Abbandono (anche per interruzioni di breve durata)

• In caso di intasamenti nell'apertura di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale.

• Controllare se l'apparecchio presente danni:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimaleenza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina

specializzata autorizzata, salvo diversamente indicate nelle istruzioni per l'uso.

• Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformmente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

1,5 mm² nei cavi aventi una lunghezza fino a 25 m
2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

• conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connetlore non sua umido.
• In caso di utilizzato di una bobina per cavi, svolgere completeness il cavo.
  Non utilizzato il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
  Nonutilizzareconduttoridi collegamento difettosi.
• All'aperto utilizzato solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  Nonutilizzarecollegamentielettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguita da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei lorocentri di assistenza.
Utilizzare solo pezioni originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzato. Il costruttore declina agli responsabilità per i danni da cui risultanti.

Messa in funzione

• Accertarsi che l'apparecchio sia montato completeness e correttamente.
• Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericololo di ribaltamento).
• Utilizzare l'apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un altro oggetto fisso.

• Prima di agli utilizzato, controllare:

• se i conduttori di collegamento presentano difetti (incrinature, tagli o simili)

nonutilizzareconduttoridifettosi

• se l'apparecchio presente danni (si veda Norme di sicurezza)
  se tutte le viti sono serrate

(1) Allacciamento alla rete

• Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l'apparecchio alla presa correspondente.
  Utilizzare cavi di prolunga consezione sufficiente
• In caso di condizioni della rete sfavorevoli, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una lampada). Per escludere quasti, accertarsi che l'allaccimento domestico abbia una capacité di corrente permanente della rete ≥ 100 A per fase.

Protezione

		Svizerra	UK
2300 W	16 A inerte	10 A inerte	13 A inerte
2500 W	16 A inerte		13 A inerte
2800 W	16 A inerte		13 A inerte

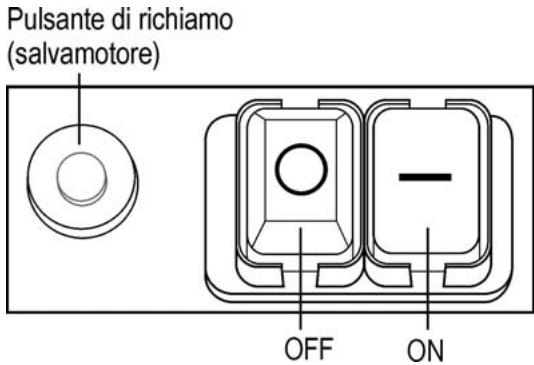

Interruttore On/Off

Non utilizzato apparente il cui interrottore sa difficile da attivare e disattivare. Gli interrottori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

Premere il pulsante verde ①

Protezione contro il riavvio in mancanza di corrente

In mancanza di corrente, l'apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interrottore di protezione e si spegne automaticamente in caso di sovraccarico. Dopà una pausa di raffreddamento (circa 5 min.), il motore più essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)

2. pulsante verde I per la riaccensione (1)

3. Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o alla fessura di espulsione, utilizzare un pressino o un gancio.

Prima di reinserire la trinciatrice, attendere SEMPRE但这a si sua fermata completeness.

Contenitore di raccolta

Il contentitore di raccolta integrato è dotato di una maniglia di bloccaggio e di un interrottore di sicurezza

Spagnere l'apparecchio prima di applicare e rimuovere il enitore di raccolta.

Il contentitore di raccolta è bloccato e saldamente fissato all'apparecchio.
Il contentitore di raccolta è sbloccato e sganciato dall'apparecchio. Non è possible accendere l'apparecchio.
Se il contentitore di raccolta viene sbloccato,.
dontre l'apparecchio è acceso, l'apparecchio si
spagne automaticamente.

Utilizzo del trituratore da giardino

Assumere una posizione di lavoro corretta, ovvero positonarsi lateralmente all'apparecchio.
- I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'opereatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!
- Utilizzare il calcatoio in dotazione per tamponare il materiale da triturare.
Non afferrare mai l'aperture di riempimento o di espulsione.
- Tenere il viso e il corpo lontani dall'apertura di riempimento.

• Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossità di altre parti rotanti.
• Prima di accendere l'apparecchio, verificare se sono presenti resti di materiali triturati nell'imbuto di riempimento.
  Non ribaltare l'apparecchio con il motore in funzione.
• Durante il riempimento, verificare che peszzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.
• Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:

verificare il danno
- sostituire o riparare le parti danneggiate
controllare l'appareccchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda Norme di sicurezza).

Che casa si può triturare?

Si:

• rifiuti organici domestici e da giardino, come rami di siepi e di alberi, fiori appassiti, rifiuti da cucina

No:

• vetro, parti metalliche, plastica, sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, resti di cibo, pesce e carne

Istruzioni particolari per la triturazione:

Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati
- quello materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce.
Rimuovere i getti laterali in caso di rami molto ramificati.
Trattamento di rifiuti da giardino o da cucina molto acquosi e che tendono ad attaccarsi
- per evitare l'intasamento dell'apparecchio, sminuzzare quello materiale alternandolo con rifiuti legnosi.
Non fare accumulareccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materialeattraverso l'apertura di riempimento.

Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, specnere prima il motore e disinserire la spina di alimentazione.
Accertarsi di rispetto il diametro massimo dei rami da sminuzzare corrispondente all'apparecchio in uso (siagina Dati tecnici). A seconda del tipo e della freschezza del legno cui ridursi il diametro dei rami massimo da sminuzzare.
Il gruppo lame ritira automaticamente il materiale da triturare.
Evitare il sovraccarico e il blocco del motore con rami più grandi ritirando frequentlymente il ramo.

In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente

accendere nuovamente il trituratore dopo circa 5 min.
- se l'apparecchio non si riaccende dopo quello intervallo di tempo, consultare il paragrafo "Possibili guasti".

Sostituzione della lama

Prima di sostituire la lama, disinserire la spina di alimentazione.

Pericolò di lesioni alle dita e alle mani durante gli interventi sul gruppo lame. Indossare quanti di protezione.

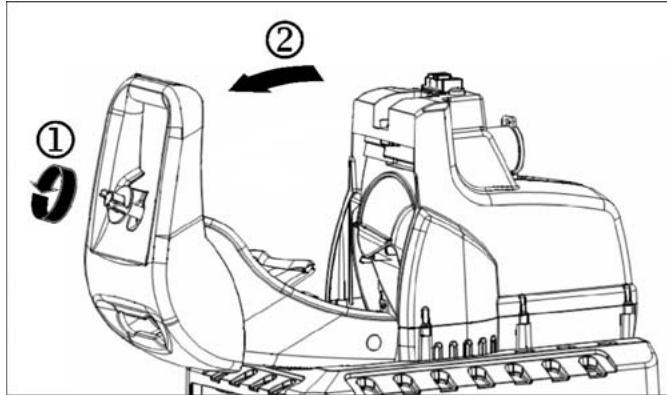

Aprire l'apparecchio

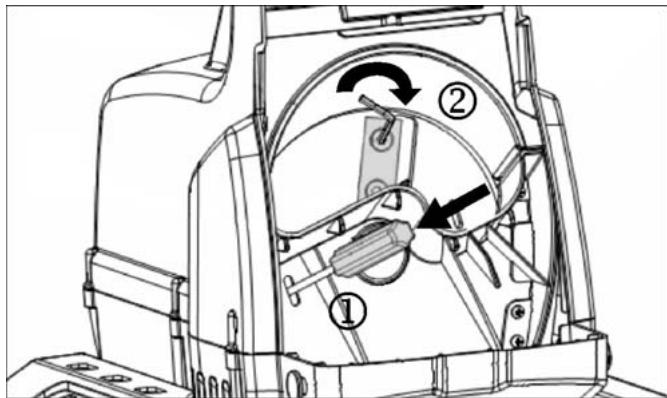

Fissare il gruppo lame.

Capacità di taglio ridotta:

un filo smussato

inversione di un filo non utilizzato

tutti fiili smussati

nuovo set di lame (n. d'ordine 382425)

Cura e manutenzione

• Prima di qualsiasi intervento di manutenzione

Spagnere il motore e disinserire la spina
- Indossare guanti protettivi per evitare lesioni.

L'utensile di taglio non si ferma subito dopo lo sperimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

• lasciare libere e pulite le fessure di ventilazione.
  controllare le viti di fissaggio (se necessario, serrare).

• dello triturazione, pulire l'apparecchio internamente ed esternamente

Per la pulizia dell'apparecchio utilizzato solo un panno umido caldo e una spazzola morbida.

Non utilizzato mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente

l'apparecchio. Le parti in plastica posso sono essere aggredite dalle sostanze chimiche.

Non pulire il trituratore con acqua corrente o idropulitrici.
- Dopo l'uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli alla corrosione.

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Prima di rimuovere qualsiasi guasto

• Spagnere l'apparecchio
• Attendere l'arresto del trituratore
• Disinserire la spina di alimentazione

Guasto	Possibile causa	Eliminazione
Il motore non si avvia	- Tensione di rete mancante - Cavo di collegamento difettoso - Parte superiore dell'alloggamento non chiusa correttamente (arresto di sicurezza attenuato) - Contenitore di raccolta sbloccato (è scattato l'interruttore di sicurezza)	- Controllare la protezione - Fare controllare (da un elettricista) - Chiudere correttamente la parte superiore dell'alloggamento e avvitet; se necessario, rimuovere le impurità - Bloccare il contentitore di raccolta.
Il motore ronza, ma non si avvia	- Gruppo lame bloccato - Condensatore difettoso	- Spagnere l'apparecchio, disinserire la spina e pulire l'apparecchio internamente - Fare riparare l'apparecchio dal produttore o dall'azienda incaricata da quest'ultimo
Capacità di taglio ridotta	Lama smussata	Invertire o sostituire la lama
L'apparecchio si avvia, ma si blocca con carico ridotto e si spegneattraverso il salvamotore.	Cavo di prolunga troppo lungo o sezione troppo piccola. Presa troppo lontana dal collegamento principale e sezione del conduttore di collegamento troppo piccola	Lunghezza del cavo di prolunga minima 1,5 mm2, massima 25 m. In caso di cavi più lunghi, sezione di almeno 2,5 mm2.

Dati tecnici

Modello	2300	2500	2800
Denominazione modello	AMF
Motore	Motore a corrente alternata 230 V~, 50 Hz, 2800 min-1, con freno motore automatico
Potenza motore P1 S6 - 40 %	2300 W	2500 W	2800 W
Potenza motore P1 S1	2000 W	2000 W	2300 W
Interruttore On/Off	Salvamotore, interrottore di sicurezza elettrico, dispositivo di attivazione della tensione di sbilanciamento
Peso	23,0 kg	23,0 kg	24,0 kg
Livello di pressione acustica LPA (misurazione seconda la direttiva 2000/14/CE)	96,6 dB (A)K = 3 dB (A)	96,6 dB (A)K = 3 dB (A)	93,7 dB (A)K = 3 dB (A)
Livello di potenza acustica misurato LwA (misurazione seconda la direttiva 2000/14/CE)	106,8 dB (A)	106,8 dB (A)	102,5 dB (A)
Livello di potenza acustica garantito LwA (misurazione seconda la direttiva 2000/14/CE)	109 dB (A)	109 dB (A)	105 dB (A)
Diametro max. dei rami da sminuzzare (a seconda del tipo e della freschezza del legno)	∅ max. 40 mm	∅ max. 40 mm	∅ max. 45 mm
Classe di protezione	I
Categoria di protezione	IP X4
Protezione della rete	16 A inerte	16 A inerte	16 A inerte
Svizerra	10 A inerte	--	--
UK	13 A inerte	13 A inerte	13 A inerte

Innhold

EF- konformitetserklæring	73
Samlet leveranse	73
Beskrivelse av apparatet	73
Driftstider	74
Apparatets / Bruksanvisingens symboler	74
Driftstider	74
Samlet leveranse	74
Hensiktsmessig anvendelse	74
Restrisikoer	74
Arbeide under trygge forhold	75
Ibruktaking	76
Arbeide med hakelsmaskinen	77
Knivskifting	77
Vedlikehold og pleie	78
Garantibetingelser	78
Mulige driftsforstyrrelser	78
Reservdeler	79
Tekniske data	128
Montasje	138

EF- konformitetserklæring

tilsvarer EU-direktivene 2006/42 EC

Herved erklærer vi

ATIKA GmbH & Co. KG
