BRUKSANVISNING OF 500 S AEG

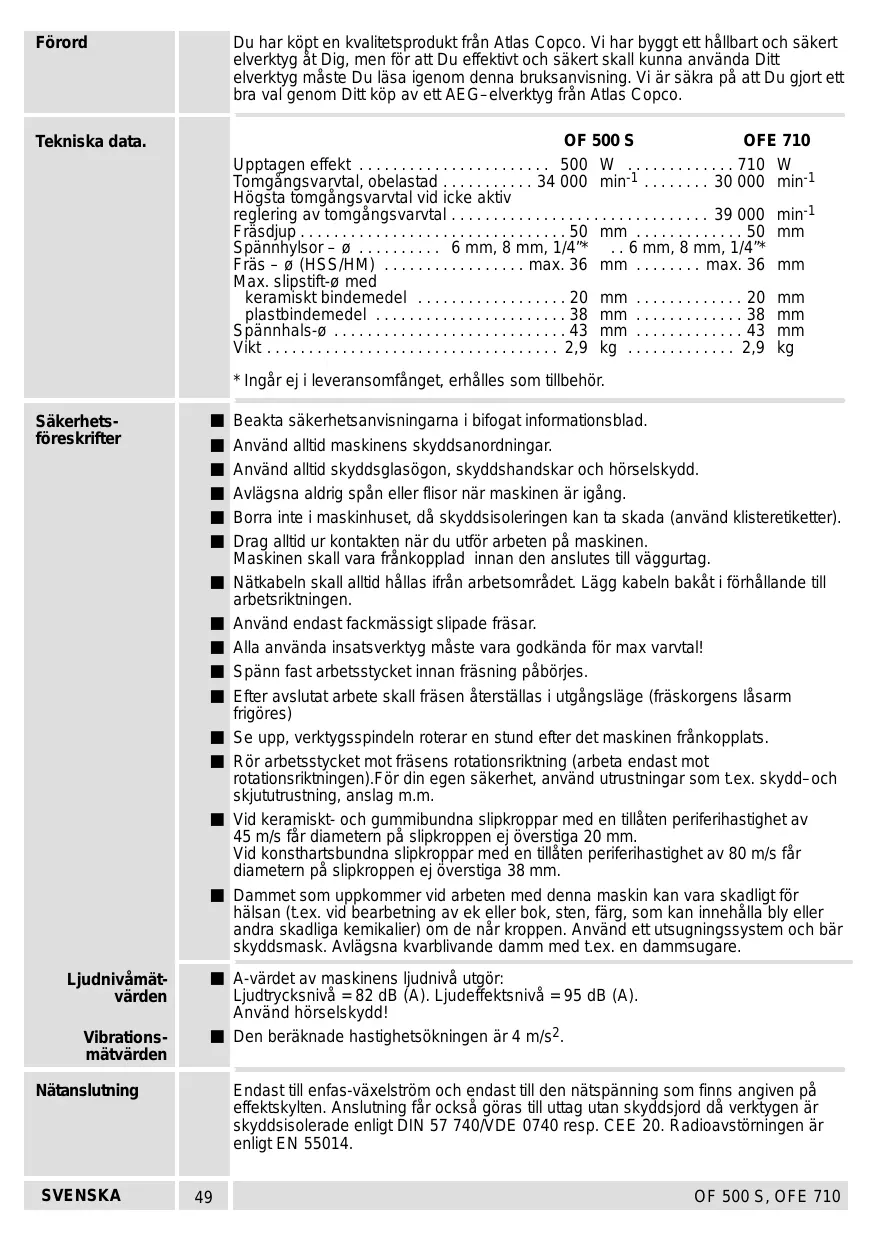

Förord	Du har köpt en kvalitetsprodukt是从 Atlas Copco. Vi har byggt ett hällbart och säkert elverktyg帽子 Dig, men für att Du effektivt och säkert skall kunna använda Ditt elverktyg máste Du lasaigen denna brussanvising. Vi ar säkra på att Du gjort ettbra val genom Ditt köp av ett AEG-elsektyg frän Atlas Copco.
Tekniska data.	OF 500 S OFE 710 Upptagen effekt 500 W 710 W Tomgangsvarvital, obelastad 34 000 min-1 30 000 min-1 Högsta tomgangsvarvital vid icede aktiv reglering av tomgangsvarvital 39 000 min-1 Fräsdjup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Max. slipstift-ø med keramiskt bindemedel 20 mm 6 mm, 8 mm, 1/4** 6 mm, 8 mm, 1/4** Fräs -ø (HSS/HM) max. 36 mm max. 36 mm Max. slipstift-ø med plastbindemedel 38 mm 38 mm 38 mm Spannhals-ø 43 mm 43 mm Vikt 2,9 kg 2,9 kg * Ingår ej i leveransomfånget, erhåles som tillbehör.
Säkerhets-föreskrifter	Beakta säkerhetsanvisingarna i bifogat informationsblad. Använd alltid maskinens skyddsanordninger. Använd alltid skyddsglasögon, skyddshandskar och hörskelkydd. Avlagsna aldrig spån eller flisor nrar maskinen ägång. Borra inte i maskinhuset,.dk skyddsoleringen kan ta skada (använd kisteretiketter). Drag alltid ur kontakten nrä du utfor arbeten på maskinen. Maskinen skall vara fränkopplad innan den anslutes till vaggurtag. Nätkabeln skall alltid hallas ifràn arbeitsområdet. Lagg kabeln bakåt i forhällande till arbeitsriktingen. Använd endast fackmässigt slipade fräsar. Alla använd insatsverktyg måste vara godkända forr max varvatal! Spann fast arbeitsstytck innan frösning pâbörjes. After avslutar arbete skall fräsen Återställas i utgangslåge (fraskorgens läsarm frigöres) Se upp, verktygspindeln roterar en stund after det maskinen fränkopplats. Rör arbeitsstytcket mot fräsen rotationsrikting (arbeta endast mot rotationsriktingen).For din egen säkerhet, använd utrustningar som t.ex. skydd-och skjutustrusting, anslag m.m. Vid keramiskt- och gummibundna slipkroppar med en tillåten periferihastighet av 45 m/s fär diametern på slipkroppen ej överstiga 20 mm. Vid konsthartsbundna slipkroppar med en tillåten periferihastighet av 80 m/s fär diametern på slipkroppen ej överstiga 38 mm. Dammet som uppkommen vid arbeten medenna maskin kan vara skadligt für hälson (t.ex. vid bearbetrning av ek uller bok, sten, färg, som kan innehälla bly aller andra skadliga kemikalier) om de när kroppen. Använd ett utsugningssystem och bär skyddsmask. Avlagsna kvarblivande damm med t.ex. en dammsugare.
Ljudnivämät-värden	A-värdet av maskinens ljudniv utgör: Ljudtrycksnivä = 82 dB (A). Ljudeffektsnivä = 95 dB (A). Använd hörskelskydd! Den beräknade hastighetsökningen侦 4 m/s2.
Vibrations-mätvärden
Nätanslutting	Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylen. Anslutting fär okså göras till uttag utan skyddsjord davyrktgen ar skyddsolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörmingen ar enligt EN 55014.
SVENSKA	49 OF 500 S, OFE 710

Användning

Handoverfräsen användes till spärfräsning, avrundningsfräsning, falsfräsning, håkärlsfräsning m.m. i trä och plast.

Overhandfräsen kan också anecdandas som rak slipmaskin och i kombination med en böjlig axel.

Den fär endast användas: normalbruk.

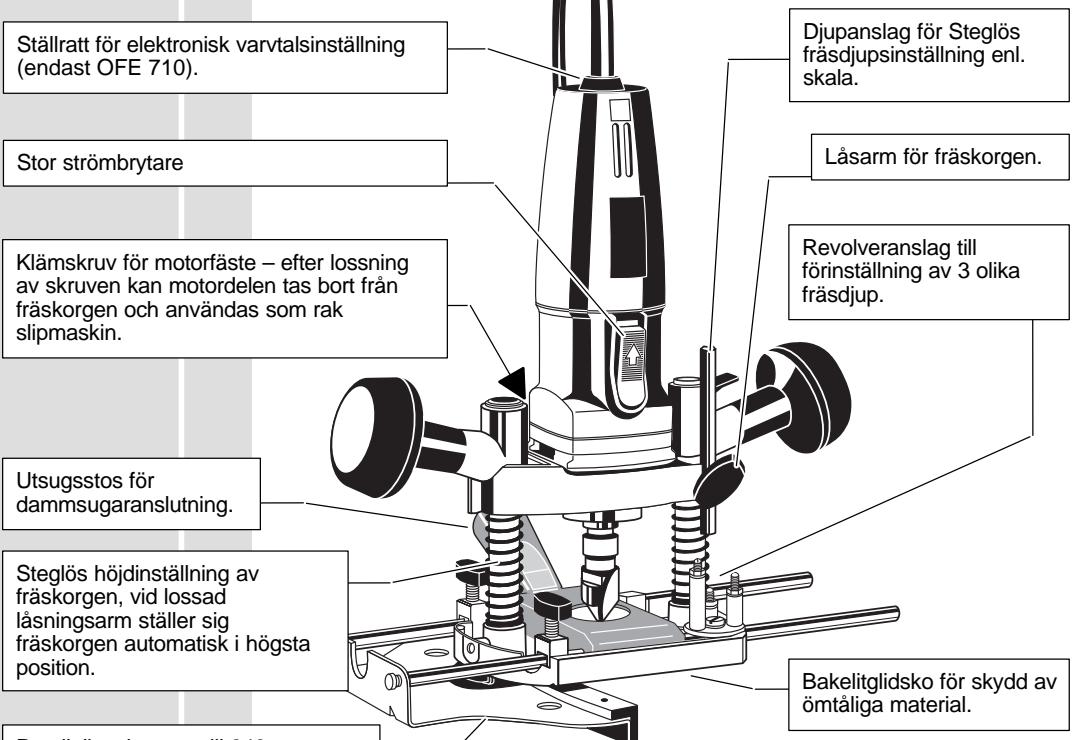

Kort beskrivning

Parallellanslag upp till 240 mm
avstand till ytterkanten.

Änderingar: Text, Bilder och data överensstämmer med det tekniska utforande som gäller vid tiden for tryckterminen.
Änderingar som har betydelse for Vidare utvecklingen av vår producerk ar Förbehällna.

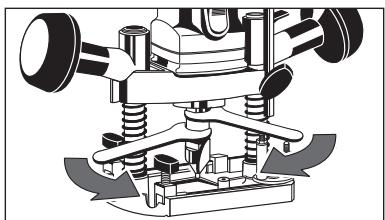

Byte av fräs

Drag alltid ur kontakten när du utfor arbenen på maskinen.

Spannhylsa - ø och frässkaft - ø måste överensstämma

Se till att verktygets skaft skjuts in i spannhylsan så langt som möjigt och drag at spannmuttern.

Vid fräsbyte, lossa endast spannmuttern sá mycket att fräsen latt kan avlågsnas.

SVENSKA

Byte av spännhylsa	Följande spännhylsor ar användbara, ø 6 mm, ø 8 mm och ø 1/4" (für samma frässkaft diameter).
	1. Skruva av[bäde spännmuttern och spännhylsan helt och hället.
	2. Dra ur spännhylsan ur spännmuttern.
	3. Tryck ner den nya spännhylsan i spännmuttern tills det klickar.
	4. Skruva fast spännmuttern med spännhylsan på arbetsspindeln.
Parallellanslag	1. Montera parallellanslag som fig. visar.
	2. Skjut parallellanslaget i därfor avsedda häl i bottenplattan och lås med lasskruvarna i önskat läge.
	Für renfräsning av en- ell er tvåsidigt laminerade skivor monteras plastvinkel enlicht bild.
Fininställning(Tillbehör*Best. nr:4932 3115 84)	Fininställningen (B) laggs in till höger erller vänster i bottenplattan. Parallellanslaget skjuts in. Fräsvaständet grovinställes och skruven (A) fastdrages. Genom att vrida gänghysan inställes avständet exakt. Spännskruvarna fastdrages.Kontrollera inställningen med ett provskär och justera om sö skulle erfodras.
Spänutsug	Via utsugstos och enugslang kan spänutsug ske. Lämpig ár industri-dammsugareEller en huhällsdammsugare.Förse maskinen endast med därfor avsedd spänutsug.
	1. Montera utsugsstos som fig. visar.
	2. Fästugslangen på utsugsstosen med en lätt vridning och den andere slangänden i dammsugaren.Norm på utsugsstosen innerdiameter är 26 mm. Användbarugslang har art.nr. 4932 3304 12.
SVENSKA	51	OF 500 S, OFE 710

Inställning av fräsdjup.	1. Sänk ner fräskorgen tills fräsen berör arbetsstychet ⓷ spätt fast lásarmen ⓹.
Revolver-djupanslag	2. Sänk djupanslaget mot en skruv i revolveranslaget.
	3. Läs av skalans värde, lagg till önskat värde på fräsdjup och ställ in djupanslaget på det totala värdet.
	4. Lossa på lásarmen, sänk fräskorgen mot djupanslaget och läs fast lásarmen.
	Vid större fräsdjup, större fräs-€ aller HARDa material skull man fräsa i flera omgångar. Med revolverdjupanslags skruvar kan tre fräsdjup fastinställas.
	1. Ställ in oven beskriva fräsdjup, ställ härvid in djupanslaget mot den kortaste skruven (sista frästseg).
	2. Ställ in de Första två frästegen på de langre skruvarna, vrid skruvarna och läs dem med lasmuttern.
	3. Sänk fräskorgen, vid Första steget mot den langsta skruven och läs. Vrid revolverdjupanslaget für varje frästseg.
Varvtsinställing(endast OFE 710).	A = lögsta varvta G = högsta varvta
Tabell für elektronik-inställing.	Under inverkan av elektrognetiska störningar utifràn, kan enstaka fall av varvts-Äsänkningar uppräda.
	Fräs-ø in mm	Fräs material	mjukt trä	spänskiva	plast plexiglas
	4-16	HSS	F-G	-	D-E
	18-36	HSS	E	-	C-D
	4-20	HM	G	6	E-F
	22-36	HM	F	5	D-E
In-/urkoppling	Inkoppling: Tryck strömbrytaren bakät och läs genom att trycka nedät i det främre laget.
	Urkoppling: Tryck strömbrytaren nedät i det bakre laget. Strömbrytaren gär automatiskt tillbake i 0-laget.
SVENSKA	52	OF 500 S, OFE 710
Montering av klarsiktskydd (Tillbehör* Best. nr: 4932 3117 22)	Montera skyddskivan enl. fig..
Montering av böjig axel (Tillbehör* Best. nr: 4932 3300 00)	Lossa motordelens klämskruv och ta bort den frän fräskorgen. Fixera motordelen i maskinhällaren (ordernr. 4932 3192 27) och fäst maskinhällaren på arbetsbänken. Maskinen kan även fixeras med skruvtvingen (ordernr. 4932 3018 06). Fäst den böjiga axeln i spännhylsan och dra öt spännmutter. Maskinens max. varvital ar 34 000 varv/min. Använd därfor endast AEG:s kullagrade böjiga axel (ordernr. Se ovan).
Styrhylsa für kopierfräsning (Tillbehör* Best. nr: 4932 2499 77)	Für fräsning after schablon skruva fast styrlysan (A) på bottenplattan (B) Vid fräsning after ytterkonturer måste schablonen vara mindre ön mitt (C) och vid innerkonturer större ön mitt (C). Ytterligare styrlysor med ytterdiamenterrar frän 25-40 mm kan tillhandahállas som tillbehör.
Kurvanslag (Tillbehör* Best. nr: 4932 3132 74)	Styrstängerna skruvas av frán parallellanslaget och skruvas på kurvanslaget.
Cirkelstyrning (Tillbehör* Best. nr: 4932 2499 80)	Skaftet skjuts in i ett av hälen für parallellanslaget. Radien mellan centrumspetsen och fräsen ställs in och lüsskruven öt drages.
SVENSKA	53	OF 500 S, OFE 710

Vi intygar och ansvarar for, attenna produit overensstammer med foljande norm och Dokument EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 enl. bestammelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG
