BRUKSANVISNING N-4100 ZYXEL

SVENSKA Introduktion N4100 kombinerar en IEEE 802.11b/g/n trådlös åtkomstpunkt, router, 4portars switch och servicegateway i en låda. En "kontoutdragsskrivare" låter dig enkelt generera prenumerantkonton och skriva ut kontoutdrag. Du kan ansluta den direkt till N4100. Prenumeranten är en klient med autentiserad åtkomst till Internet genom N4100.

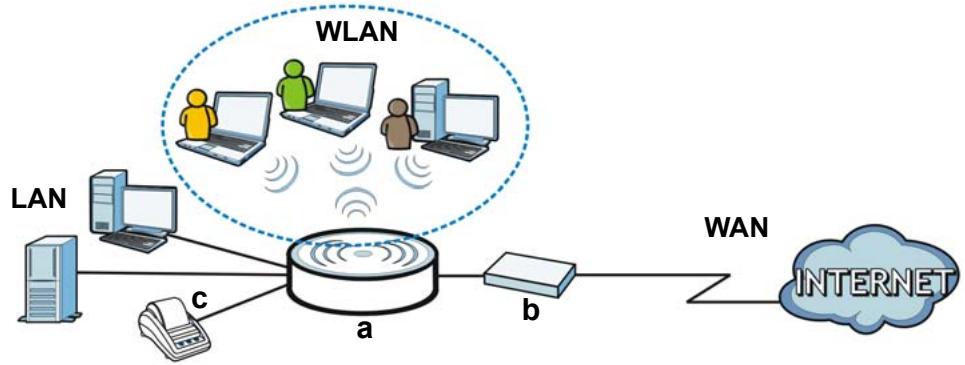

I detta exempel ansluts en dator till N4100:s (a) LAN-port för hantering. Du ansluter även en RADIUS-server för prenumerantautentisering och en kontoutdragsskrivare (c) för utskrift av utdrag. N4100 ansluts till ett bredbandsmodem (b), som därefter ansluter till Internet. Trådlösa prenumeranter har sömlös Internetåtkomst genom N4100.

I denna bruksanvisning kommer du att: • Göra Maskinvaruanslutningar för att ställa in din enhet. • Få åtkomst till Webbkonfigurator för att använda Installationsguide för att konfigurera WAN-anslutning, trådlösa inställningar, e-postoch autentiseringstjänster samt faktureringsprofil på N4100. Du kan även använda guiden för att ställa in genererande av konton och utskrift av utdrag, samt för att ändra systemlösenord och tid.

• Häng upp N4100 på väggen.

Maskinvaruanslutningar Detta avsnitt beskriver hur du ställer in din N4100.

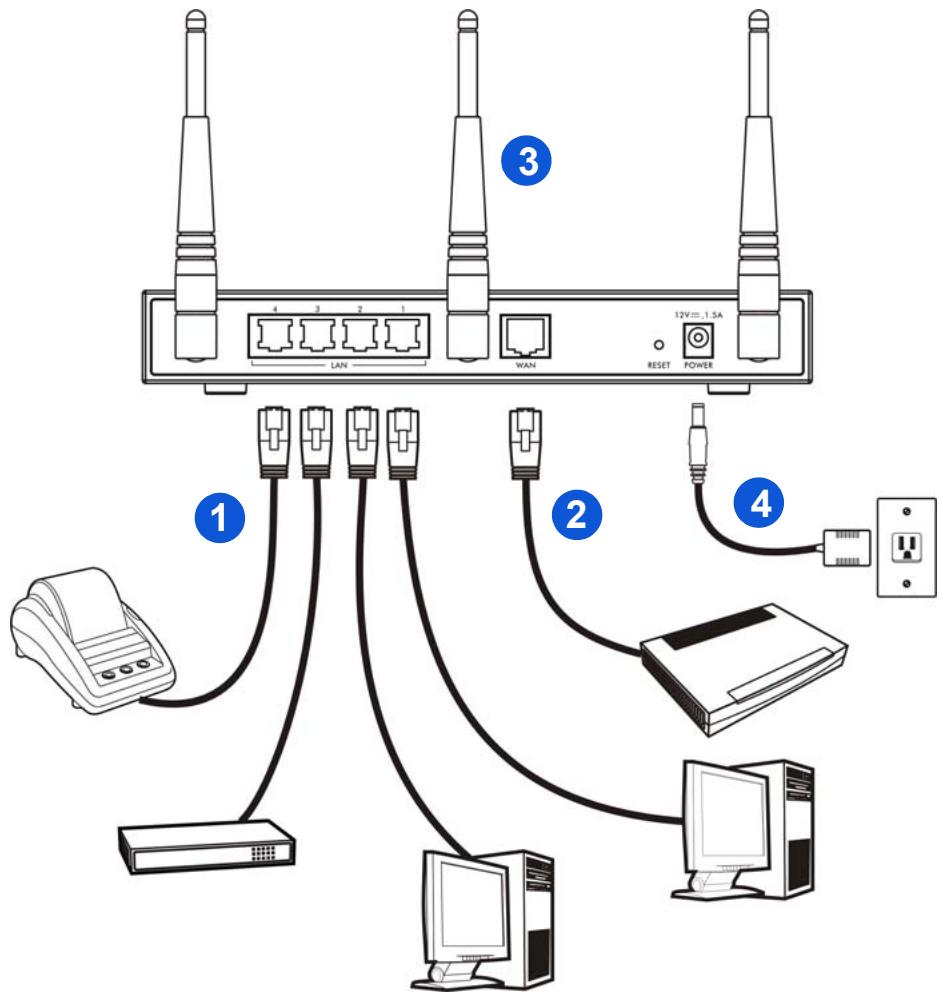

1. LAN 1~4: Använd Ethernet-sladdar för att ansluta LAN-portarna till datorer, switchar och en kontoutdragsskrivare (tillval). 2. WAN: Anslut ditt bredbandsmodem till denna port med den Ethernetsladd som medföljde ditt modem. 3. Anslut de medföljande antennerna till N4100. Antennerna ska placeras lodrätt mot marken och vara parallella med varandra. 4. POWER: Anslut N4100:s medföljande strömadapter till N4100:s strömuttag.

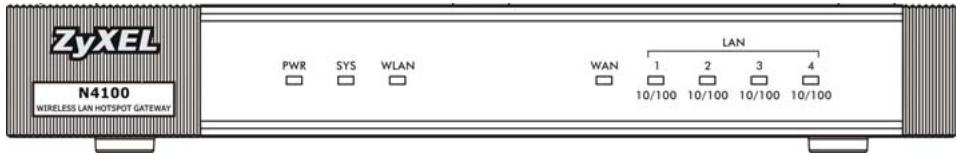

Kontrollera lysdioderna (lamporna) Titta på lamporna på frontpanelen på N4100.

•Indikatorlampan PWR tänds. •Lampan WAN eller LAN tänds när dess motsvarande port är rätt ansluten. Lamporna blinkar när N4100 skickar eller tar emot data genom motsvarande port. •Lampan WLAN lyser grön när trådlöst LAN är aktiverat. Den blinkar när N4100 skickar/tar emot data genom trådlöst LAN. •Lampan SYS tänds när N4100 är redo.

Om inga lampor lyser, kontrollera dina anslutningar. Kontrollera att strömadaptern är ansluten till N4100 och ansluten till en lämplig strömkälla. Kontrollera att strömkällan är påslagen. Stäng därefter av N4100, vänta några sekunder och sätt sedan på den igen. Om lamporna fortfarande är släckta, kontakta din lokala återförsäljare.

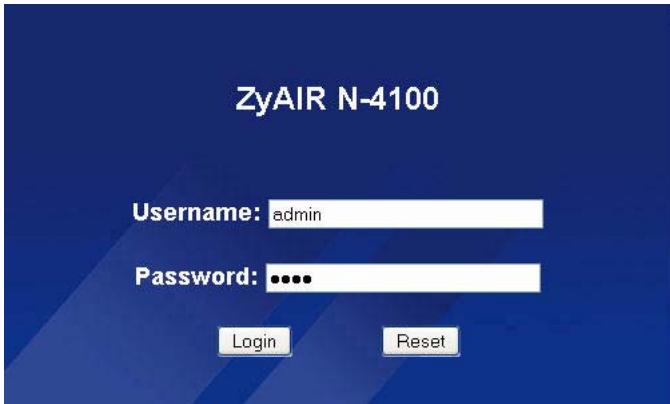

Webbkonfigurator Detta avsnitt beskriver hur du får åtkomst till och loggar in till webbkonfiguratorn. 1. Från datorn som är ansluten till N4100, öppna en webbläsare som t.ex. Internet Explorer eller Firefox. 2. Ange http://192.168.1.1 (N4100:s standard LAN IP-adress) i webbläsarens adressfält. 3. Ange admin som standardanvändarnamn och 1234 som standardlösenord. Klicka på Login (inloggning).

Om inloggningsskärmen inte visas, kontrollera att din webbläsare tillåter popup-fönster, JavaScript och Java. Datorn ska även vara inställd på att hämta en IP-adress automatiskt från en DHCP-server. Se bruksanvisningen för mer information.

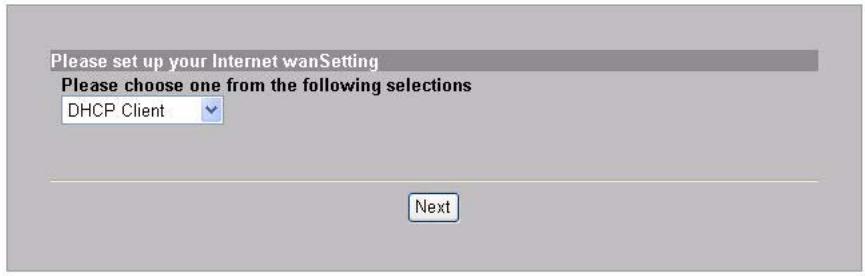

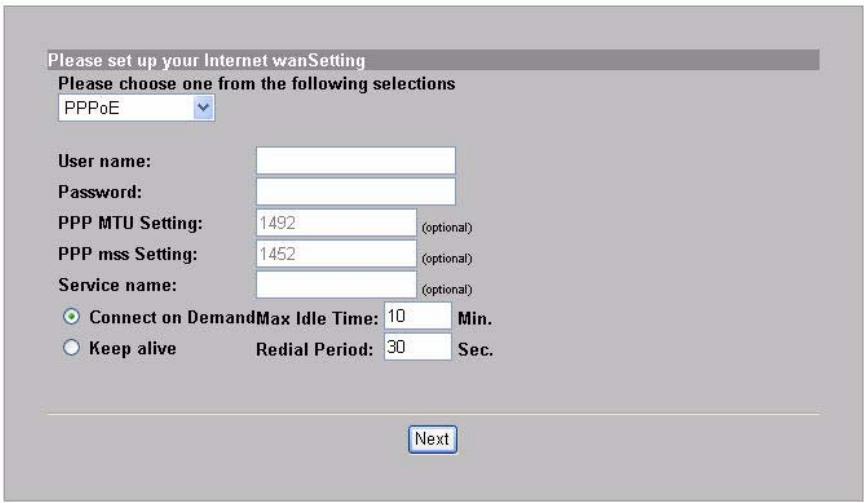

Installationsguide Installationsguidens skärmar visas automatiskt efter din första inloggning. 1. Fyll i fälten med information från din Internet-leverantör (ISP). Skärmen varierar beroende på vilken typ av kapsling du använder. Låt fälten vara standardinställda om du inte har denna information. Om din Internet-leverantör inte har get dig någon Internetåtkomstinformation, välj DHCP Client (DHCP-klient).

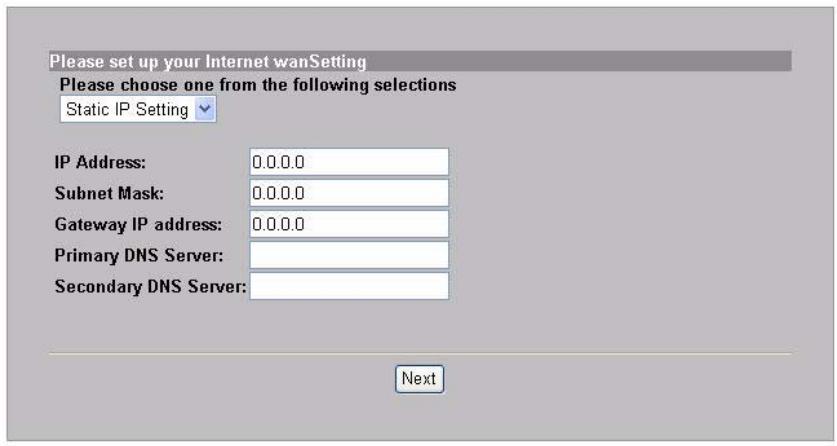

Om din Internet-leverantör har gett dig en IP-adress (och gatewayoch DNS-serveradresser), välj Static IP Setting (statisk IP-inställning) och ange dem.

Om din Internet-leverantör gett dig ett användarnamn och ett lösenord, välj PPPoE.

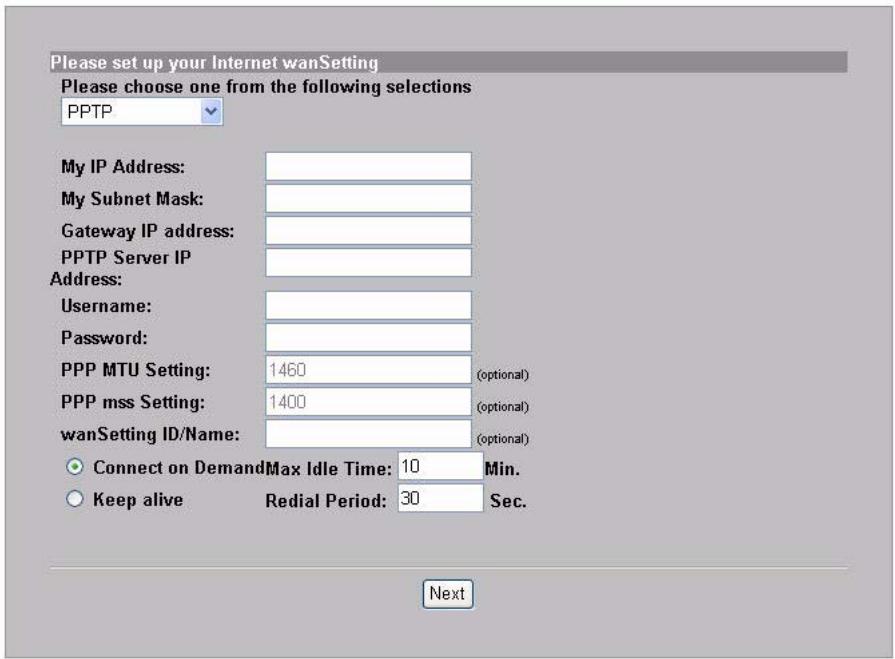

Om ditt Internet-leverantör gett dig användarnamn, lösenord och IPadress(er), välj PPTP.

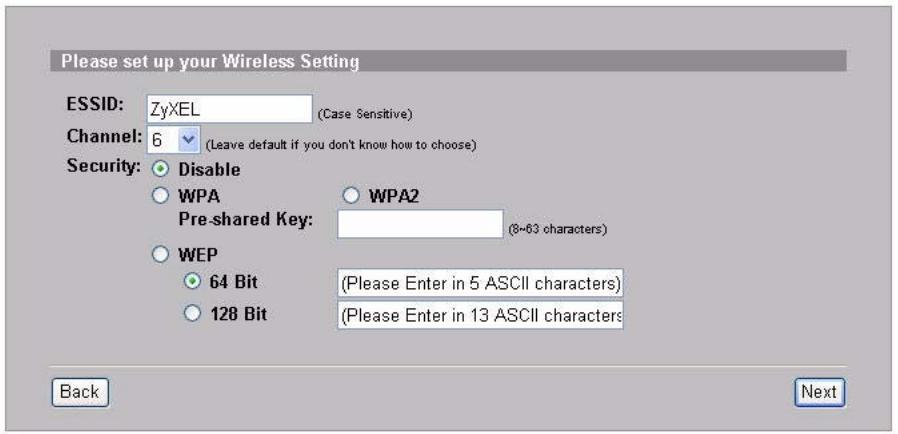

2. Ange ett unikt namn (upp till 32utskrivbara 7-bitars ASCII-tecken) som ESSID för att identifiera N4100 i det trådlösa LAN. Välj en kanal (intervall av radiofrekvenser) som inte används av andra trådlösa enheter i detta område. Välj en säkerhetstyp och ange en nyckel för datakryptering. Om du ställer in Security (säkerhet) på Disabled (inaktiverat) kan alla inom räckhåll få trådlös åtkomst till ditt nätverk. WPA eller WPA2 tillhandahåller användarautentisering och datalryptering. Datakryptering av WPA eller WPA2 är kraftfullare än WEP. Den för-delade nyckeln består av skiftlägeskänsliga ASCII-

tecken (inklusive mellanslag och symboler). Använd den avancerade trådlösa installationsskärmen om du vill använda WPA eller WPA2 med en RADIUS-server (se bruksanvisningen för detaljer). WEP tillhandahåller enbart datakryptering (ingen användarautentisering).

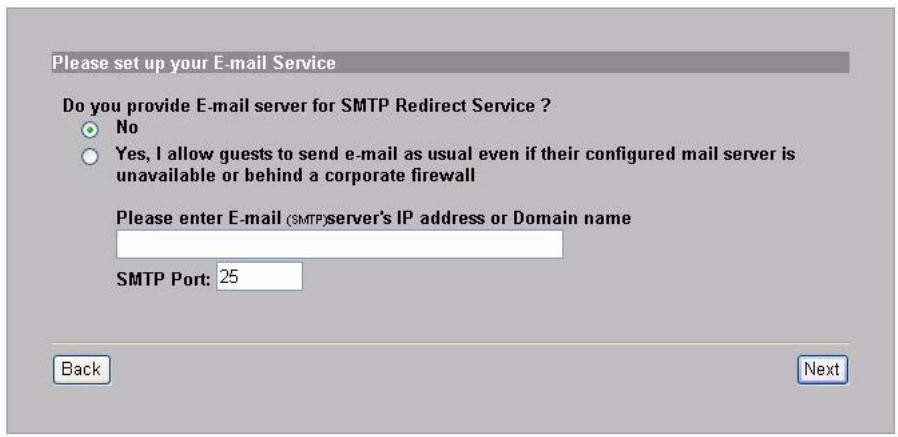

3. Du kan konfigurera en backup-e-postserver i fall en prenumerants e-

postserver inte kan nås från N4100.

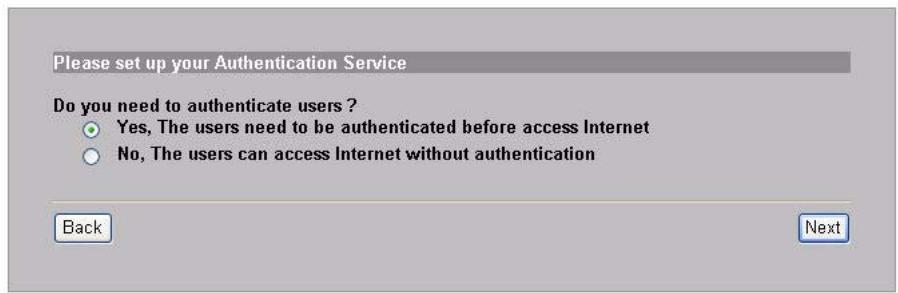

4. Välj Yes (ja) för att kunna skapa och använda prenumerantkonton som används för att autentisera klienter som ansluter till Internet. Denna guide konfigurerar autentisering och kontoinställningar för N4100:s inbyggda lokala prenumerantdatabas. Använd den avancerade RADIUS-installationsskärmen för att använda en extern RADIUS-server i stället (se bruksanvisningen för detaljer).

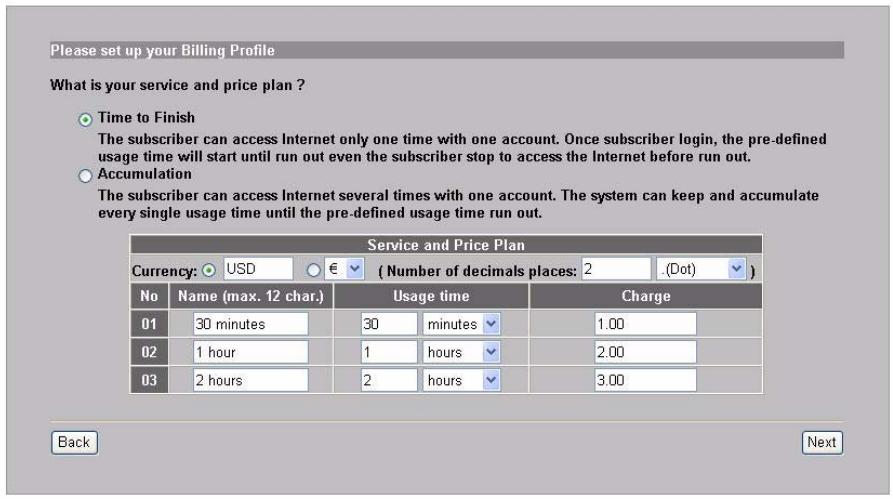

5. Ställ in den typ av konto som ska användas. Ställ in tidsperioder för Internet-åtkomst och deras priser.

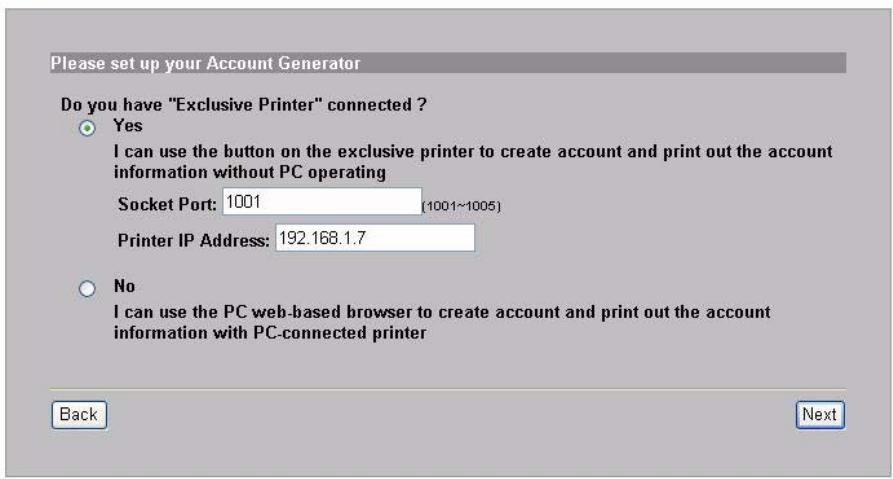

6. Du kan använda en kontoutdragsskrivare för att generera prenumerantkonton och skriva ut prenumeranters kontoutdrag. I sådant fall, kontrollera att inga andra enheter i ditt nätverk använder samma IP-adress som skrivaren (192.168.1.7 som standard). Om du måste ändra skrivarens portnummer eller IP-adress här, se även till att ändra det i skrivaren. Se skrivarens bruksanvisning för information om hur du gör detta.

Alternativt kan du generera prenumerantkonton i den webbaserade kontogeneratorn och skriva ut kontoutdrag på din vanliga skrivare.

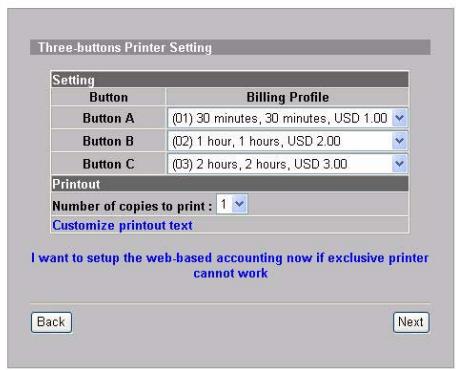

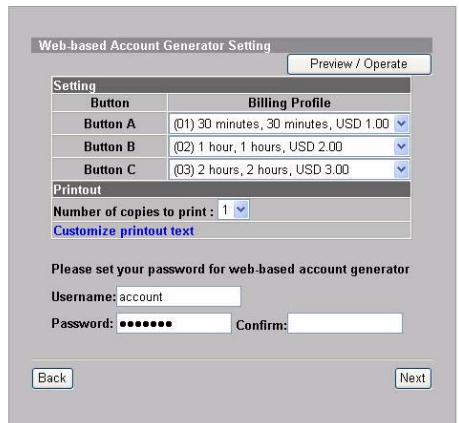

7. Välj en prenumerantfaktureringsprofil för varje knapp på den “exklusiva skrivaren” (kontoutdragsskrivare) eller på den webbaserade kontogeneratorn. Faktureringsprofilen definierar maximal Internet-åtkomsttid och kostnad per tidsenhet. Ange hur många kopior som ska skrivas ut av prenumerantkontoutdrag. Klicka på Customize printout text (anpassa utskriftstect) för att skräddarsy prenumerantkontoutdrag. Se avsnittet CUSTOMIZATION > Account Printout (ANPASSNING > Kontoutskrift) i bruksanvisningen angående hur du skräddarsyr det som visas på prenumerantutdragen.

För kontoutdragsskrivaren med tre knappar, klicka på I want to setup... (jag vill ställa in...) för att även konfigurera inställningarna för den webbaserade kontogeneratorn. Ange användarnamn och lösenord för att få åtkomst till kontogeneratorn.

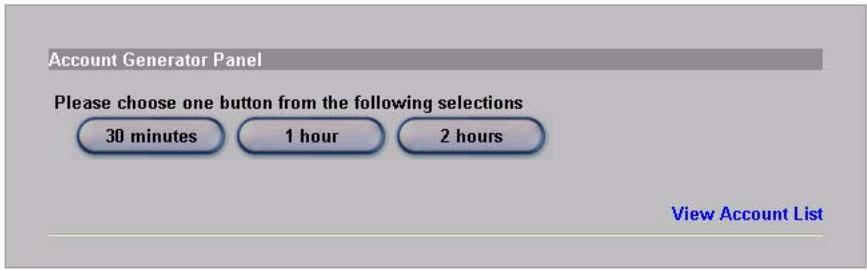

Klicka på Preview/Operate (förhandsgranska/använd) för att öppna kontogeneratorn. Den webbaserade kontogeneratorns panel visas. Klicka på en eller flera av knapparna för att generera konton.

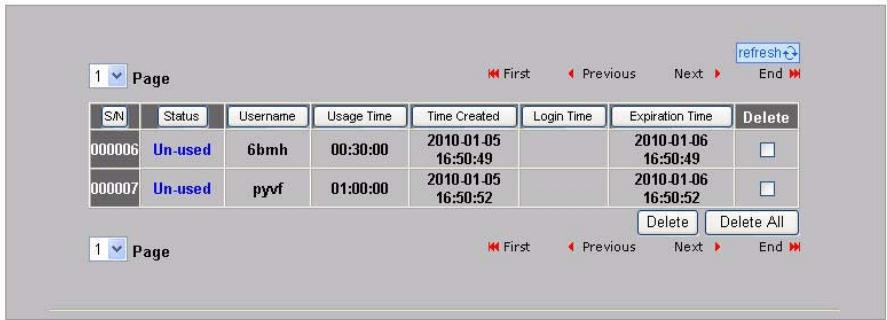

Klicka på View Account List (visa kontolista) för att se de konton

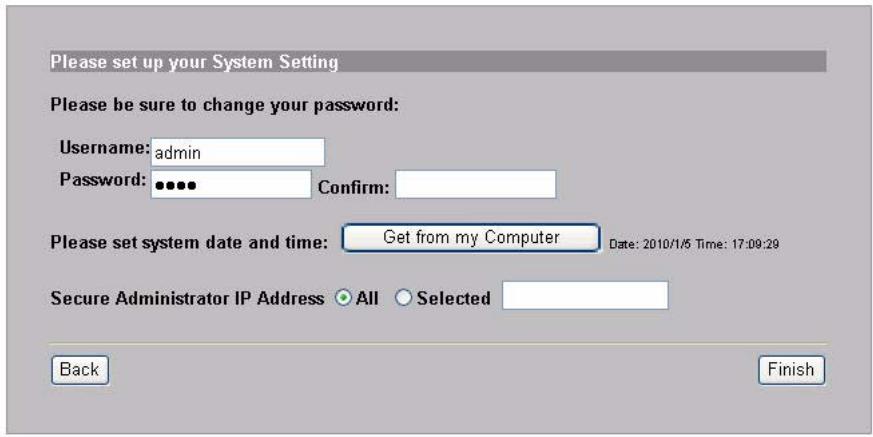

8. Ändra N4100:s hanteringslösenord och uppdatera tiden. Du kan även specificera från vilken IP-adress som N4100 ska kunna hanteras. Klicka på Finish (slutför) för att spara dina ändringar och gå tillbaka till skärmen System Quick View (snabböversikt över systemet).

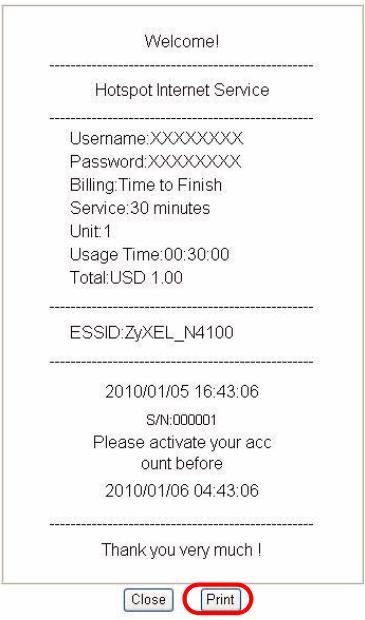

Generera och skriva ut prenumeranters kontoutdrag Om du har en kontoutdragsskrivare ansluten och påslagen, trycker du bara på knapparna för att generera och skriva ut prenumeranters kontoutdrag. Om du använder en PC-ansluten skrivare, gör följande. 1. Öppna din webbläsare och gå till http:/ /192.168.1.1 (som i avsnittet Webbkonfigurator). 2. Ange det användarnamn och lösenord till den webbaserade kontogeneratorn som du konfigurerade i guiden (se sidan 118). 3. Klicka på knapparna på skärmen för att generera konton. 4. Detaljerna för varje nytt konto visas i ett separat fönster. Klicka på knappen Print (skriv ut) för att skriva ut kontoutdraget.

Installation av maskinvara I allmänhet ligger den bästa placeringen för åtkomstpunkten i centrum av det avsedda trådlösa täckningsområdet. För bättre prestanda, montera N4100 högt upp på en plats utan hindrande objekt.

Blockera inte ventilationshålen.

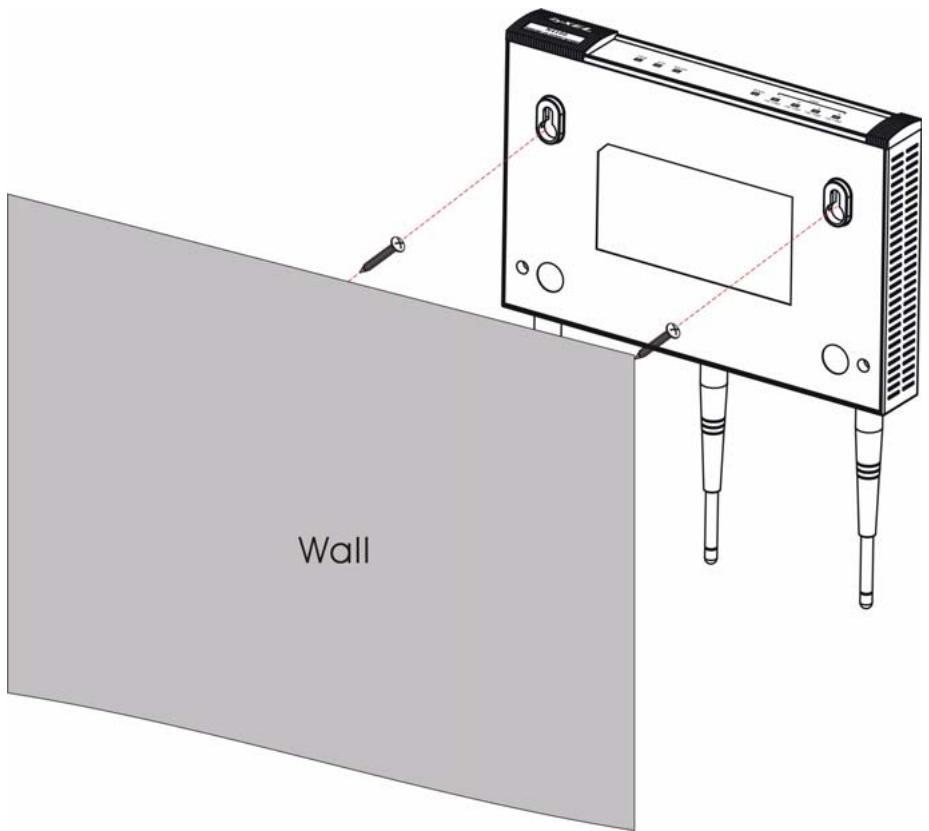

Väggmontering 1. Montera de två medföljande skruvarna i väggen med 80 mm avstånd från varandra. Skruva inte in skruvarna hela vägen in i väggen. Lämna ett litet mellanrum mellan skruvhuvudet och väggen. 2. Se till att skruvarna är ordentligt fästa i väggen och kraftiga nog att tåla vikten för N4100med anslutningssladdarna. 3. Häng N4100 på skruvarna.

Procedur för att visa en produkts 檢視產品的認證 certifikat • 前往 www.zyxel.com。 • Gå till www.zyxel.com • Välj din produkt från rullgardinslistrutan på ZyXEL:s hemsida för att gå till denna produkts sida. • Välj det certifikat du vill titta på från denna sida.
