РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N-4100 ZYXEL

Вступление Устройство N4100 включает в одной коробке беспроводную точку доступа IEEE 802.11b/g/n, маршрутизатор, 4-портовый коммутатор и сервисный шлюз. "Принтер для выписок" позволяет вам легко создавать учетные записи абонентов и печатать выписки по счетам. Вы можете подключить его прямо к N4100. Абонент - это клиент с авторизованным доступом в Интернет через N4100.

В этом примере это компьютер, подключенный к LAN порта (а) N4100 для управления.. Вы также можете подключить сервер RADIUS для авторизации абонентов и принтер выписок (c) для распечатки выписок по счетам. Устройство N4100 подключается к широкополосному модему (b), который подключается к сети Интернет. Беспроводные абоненты будут иметь через N4100 бесперебойный выход в Интернет.

В этом руководстве будет рассказано, как: • Установить Подключение оборудования устройство. • Войти в Web-конфигуратор, чтобы использовать Мастер установки для настройки конфигурации соединения WAN, настроек беспроводной сети, электронной почты и служб

аутентификации, а также для установки профилей оплаты на N4100. Вы также можете использовать мастер для настройки способа создания учетных записей и печати выписок, а также для изменения системного пароля и настройки времени. • Повесьте N4100 на стене.

Подключение оборудования

В этом разделе описывается установка N4100.

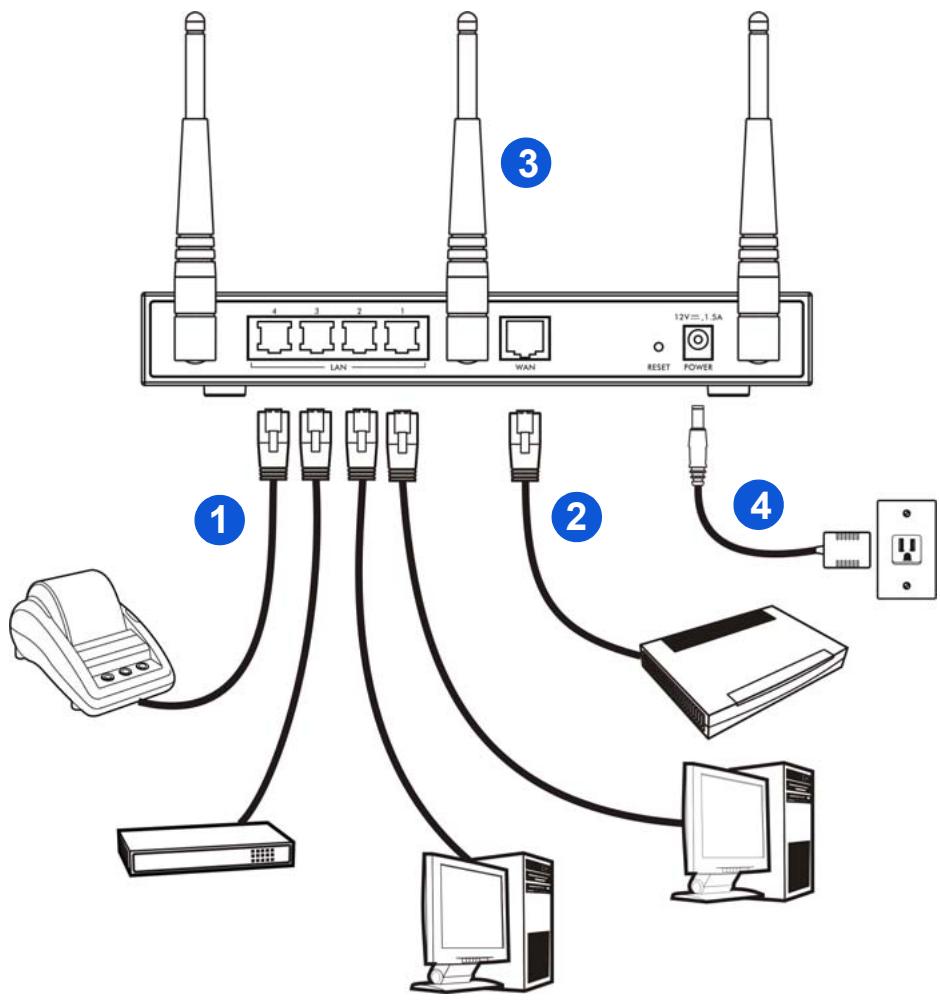

1. LAN 1~4: При помощи кабелей Ethernet соедините порты ЛВС компьютеров, коммутаторов и принтера выписки (дополнительное оборудование).

2. WAN: Подключите ваш широкополосный модем к этому порту при помощи кабеля Ethernet, который поставляется с вашим модемом. 3. Подключение к N4100 антенны из комплекта поставки. Антенны должны располагаться вертикально и параллельно друг относительно друга. 4. POWER: Подключите включенный в комплект N4100 блок питания N4100 в сетевую розетку.

Проверьте индикаторы (лампочки). Посмотрите на индикаторы (лампочки) на передней панели N4100.

• Загорится индикатор PWR (светодиодный). • Индикатор WAN или LAN будут включаться при правильном подключении к соответствующему порту. Индикаторы будут мигать, когда N4100 будет отправлять данные через соответствующий порт. • Индикатор WLAN становится зеленым, когда беспроводная LAN активирована. Он будет мигать, когда N4100 отправляет/ получает данные по беспроводной сети. • Индикатор SYS включается при готовности N4100.

Если этот индикатор не горит, проверьте соединения. Убедитесь, что вы подключили к N4100 сетевой адаптер и включили его в подходящий источник электропитания. Проверьте наличие напряжение в электросети. Выключите N4100, подождите несколько секунд и снова включите устройство. Если индикаторы все еще выключены, то обратитесь к вашему поставщику.

Web-конфигуратор В этом разделе описывается, как получить доступ и войти в Web Configurator. 1. Откройте веб-браузер, например, Explorer или Firefox на подключенном к N4100 компьютере. 2. Введите http://192.168.1.1 (IPадрес N4100 по умолчанию) в строке адреса браузера. 3. Введите имя admin и пароль 1234, установленные по умолчанию. Щелкните по надписи Login (Вход).

Если окно входа в систему не появляется, то убедитесь, что в браузере разрешены всплывающие окна, JavaScript и разрешения Java. Ваш компьютер также должен автоматически получать IP-адрес с DHCPсервера. Смотрите инструкцию пользователя для получения дополнительной информации.

Мастер установки Окно мастера установки автоматически появляется при первом входе в систему. 1. Заполните поля информацией, полученной от вашего провайдера. Внешний вид экрана зависит от используемого вами типа инкапсуляции. Оставьте установленными по умолчанию поля, для которых у вас нет информации. Если ваш провайдер не дал вам никакой информации для доступа к Интернету, то выберите DHCP Client (DHCP клиент).

Если провайдер предоставил вам IP-адрес (а также шлюз и адреса сервера DNS), выберите значение Static IP Setting (Настройка статического IP-адреса).

Если провайдер предоставил вам имя пользователя и пароль, выберите PPPoE.

Если провайдер предоставил вам имя пользователя, пароль и IPадрес(а), то выберите PPTP.

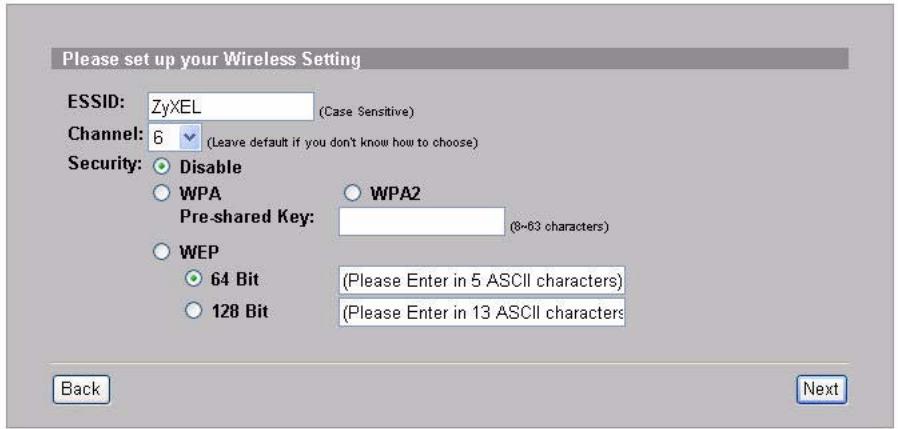

2. Введите имя (до 32 печатных 7-битных ASCII символов) в качестве ESSID, которое будет использоваться для идентификации N4100 в беспроводной сети. Выберите канал (диапазон радиочастот), которые не используется расположенными поблизости беспроводными устройствами. Выберите тип безопасности и введите ключ для шифрования данных. Если вы установили для параметра Security (Безопасность) значение Disabled (Отключено), то к вашей беспроводной сети сможет получить доступ любой компьютер в радиусе действия.

Шифрование WPA или WPA2 предоставляет аутентификацию пользователя и шифрование данных. Шифрование данных в стандарте WPA или WPA2 более надежное чем в стандартах WEP. Предварительно установленный ключ является чувствительной к регистру последовательностью ASCII символов (включая пробелы и специальные символы). Если вы хотите использовать WPA или WPA2 с RADIUS сервером, то вам нужно использовать окно расширенной настройки беспроводной сети (смотрите подробности в Руководстве пользователя). WEP предоставляет только шифрование данных (но не аутентификацию пользователя).

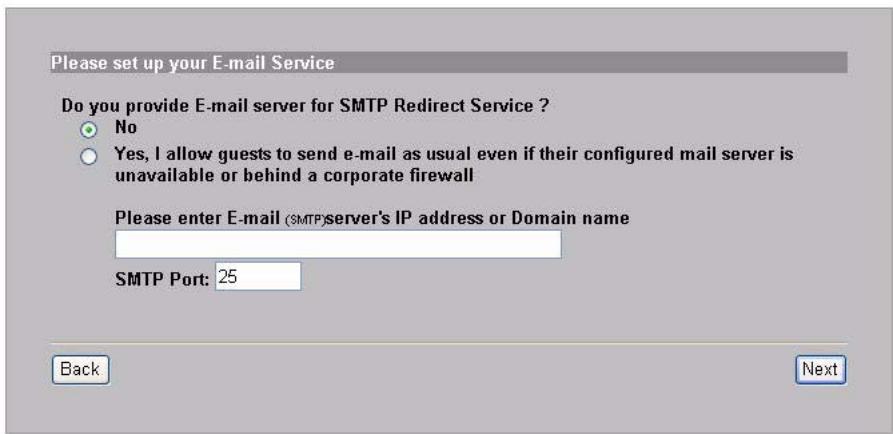

3. Вы можете ввести резервный e-mail сервер для ситуации, когда e-mail сервер абонента будет недоступен для N4100.

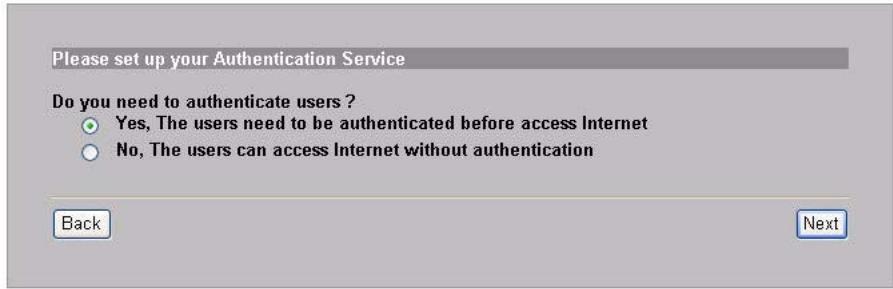

4. Выберите Yes (Да) для включения функции создания и использования учетных записей пользователей, которые будут использоваться для аутентификации клиентов, подключающихся к Интернету. Этот мастер настраивает аутентификацию и параметры учетных записей для N4100, встроенного в локальную базу данных подписчика. Если вы хотите вместо этого использовать внешний RADIUS сервер, то вам нужно использовать окно расширенной настройки RADIUS сервера (смотрите подробности в Руководстве пользователя).

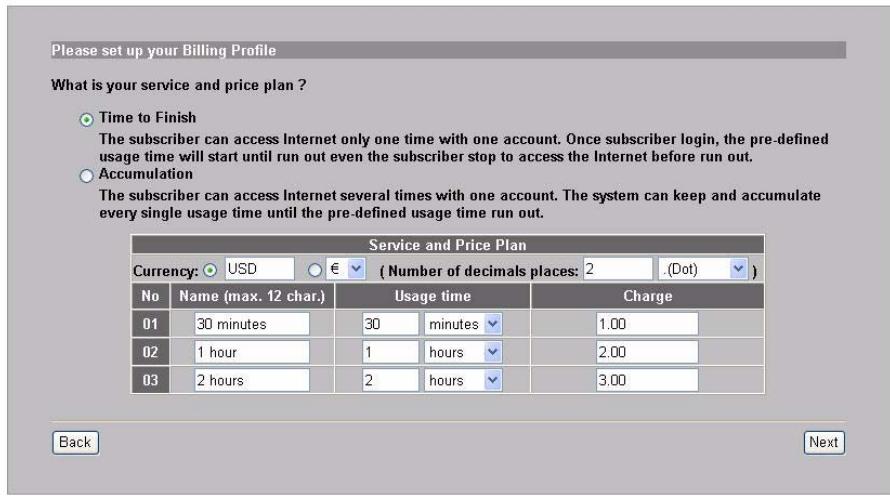

5. Установите вид учета, который вы хотите использовать. Установите временные интервалы входа в Интернет и тарифы.

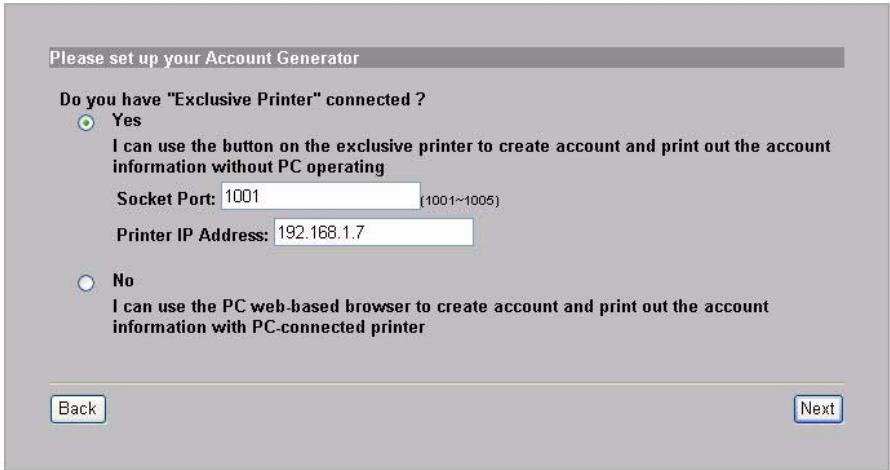

6. Вы можете использовать принтер выписки для создания учетных записей абонентов и распечатки выписок по учетным записям. Если вы решили это сделать, то убедитесь в отсутствии устройств, использующих то же IP адрес, что и принтер (192.168.1.7 по умолчанию). При необходимости изменения номера порта принтера или его IP адреса, обязательно сделайте эти изменения и на принтере. Подробные инструкции можно найти в руководстве пользователя принтера.

Альтернативным способом создания учетных записей абонентов является использование веб-генератора учетных записей и распечатка выписок на вашем обычном принтере.

7. Выберите профиль выписывания счета абоненту для каждой кнопки на эксклюзивном принтере (выписки) или на вебгенераторе учетной записи. Профиль выписывания счета определяет максимальное время доступа в Интернет и тариф за единицу времени. Установите количество копий выписок абонента, которое требуется распечатать. Щелкните на Customize printout text (Настроить текст для печати), чтобы исправить выписки абонентов. Смотрите раздел CUSTOMIZATION > Account Printout (НАСТРОЙКА > Печать счета) в вашем руководстве пользователя, где описана настройка внешнего вида выписок по счетам. Среди трех кнопок принтера (выписок), щелкните на I want to setup... (Я хочу настроить...), чтобы установить настройки вебгенератора учетной записи.

Введите имя и пароль для получения доступа к генератору учетной записи.

Щелкните на пункте Preview/Operate (Просмотр/Операция), чтобы открыть генератор учетных записей. Появится панель генератора учетных записей на основе браузера. Чтобы создать учетные записи нажмите одну или несколько кнопок.

Щелкните на View Account List (Просмотреть учетные записи),

чтобы просмотреть созданные учетные записи.

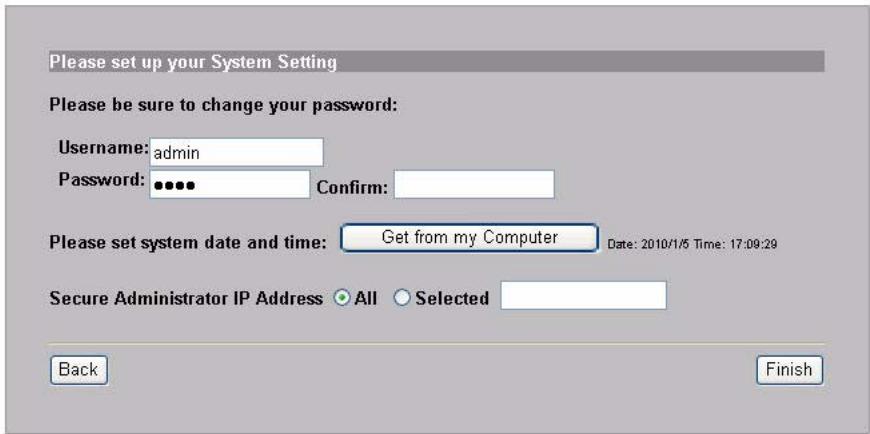

8. Измените пароль управления N4100 и обновите время. Вы также может указать специфический IP адрес, с которого будет управляться N4100. Щелкните на кнопке Finish (Завершить), чтобы сохранить изменения и вернуться в окно System Quick View (Краткий обзор системы).

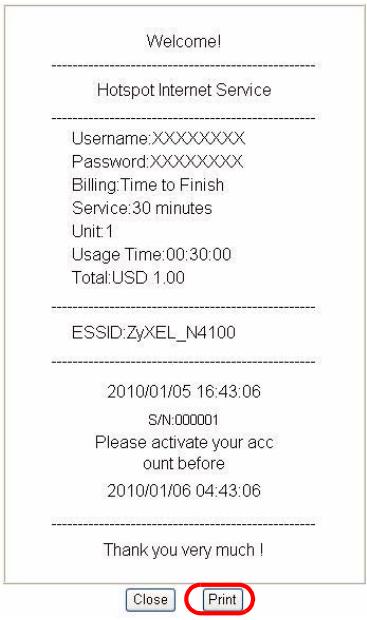

Создание и печать выписки по учетной записи абонента Если принтер выписки подсоединен и включен, то просто нажмите кнопки для создания и печати выписок по учетной записи абонента. Если вы используете принтер, подключенный к ПК, то выполните следующее. 1. Запустите ваш веб-браузер и посетите http://192.168.1.1 (как в разделе Web-конфигуратор). 2. Введите имя и пароль веб-генератора учетной записи, которые вы задали в мастере (см. страницу 101). 3. Чтобы создать учетные записи нажмите кнопки. 4. Подробности каждой новой учетной записи отображаются в отдельном окне. Нажмите кнопку Print (Печать), чтобы распечатать выписку по учетной записи.

Установка оборудования В общем, наилучшей точкой установки точки входа является центр зоны, в которой нужно обеспечить покрытие беспроводной сети. Для достижения наилучшей производительности установите N4100 повыше, в свободном от препятствий месте. Не закрывайте вентиляционные отверстия.

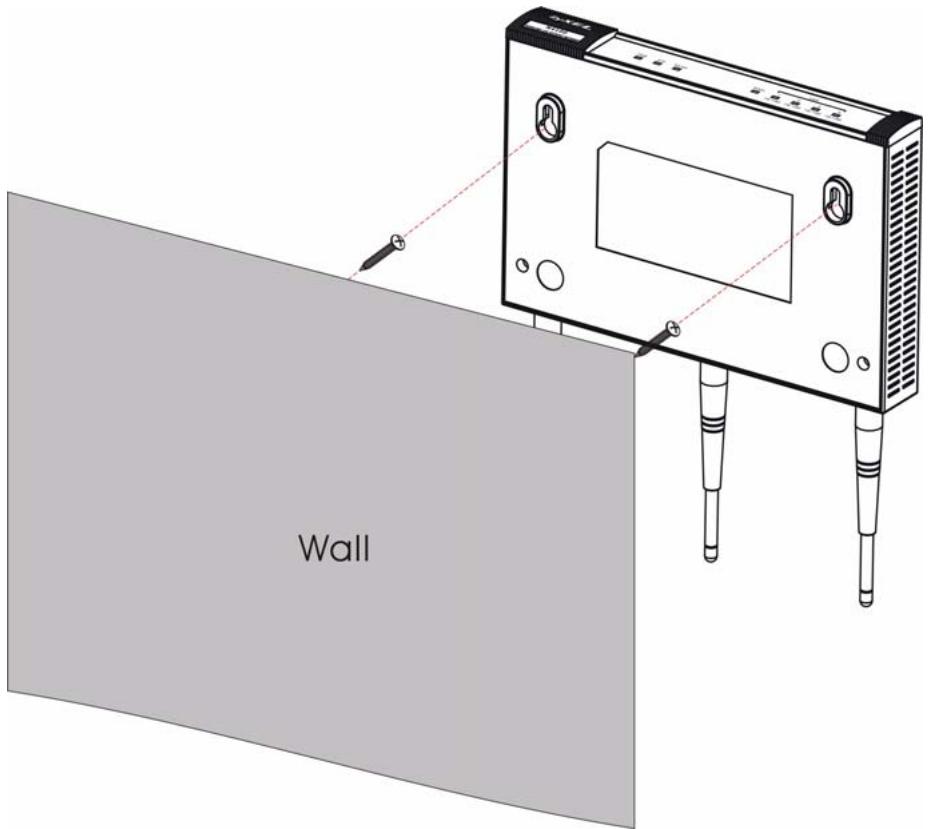

Крепление на стену 1. Установите на стене два винта из комплекта поставки на расстоянии 80 мм. Не вкручивайте винты в стену полностью. Оставьте небольшой промежуток между головкой винта и стеной. 2. Проверьте надежность крепления винтов в стене и их способность выдержать вес N4100 вместе с соединительными проводами.

3. Подвесьте N4100 на винтах.

РУССКИЙ Просмотр сертификата(ов) продукта(ов) • Посетите сайт www.zyxel.com. • Выберите ваш продукт из выпадающего списка на домашней странице ZyXEL и перейдите на его страницу. • Выберите сертификат, который вы хотите просмотреть.
