BEDIENUNGSANLEITUNG N-4100 ZYXEL

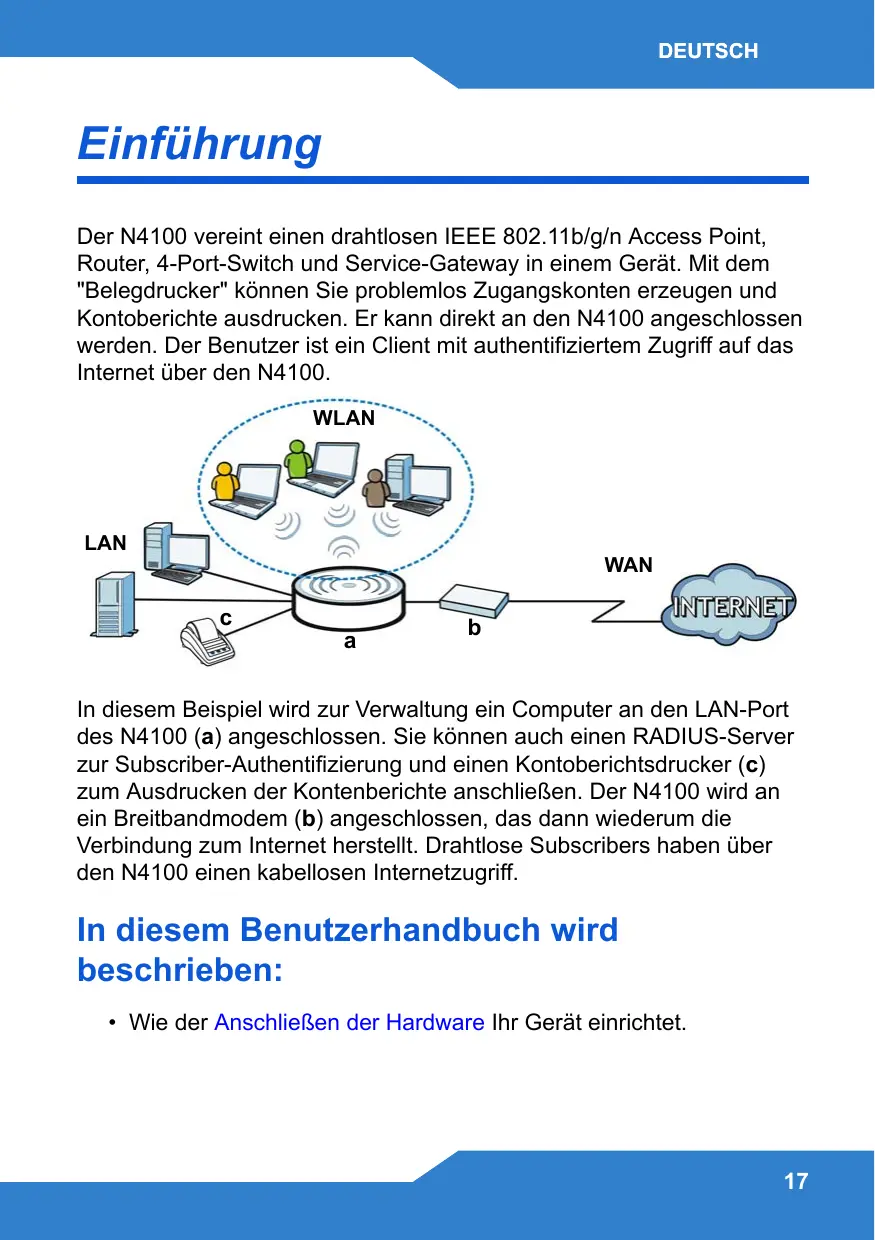

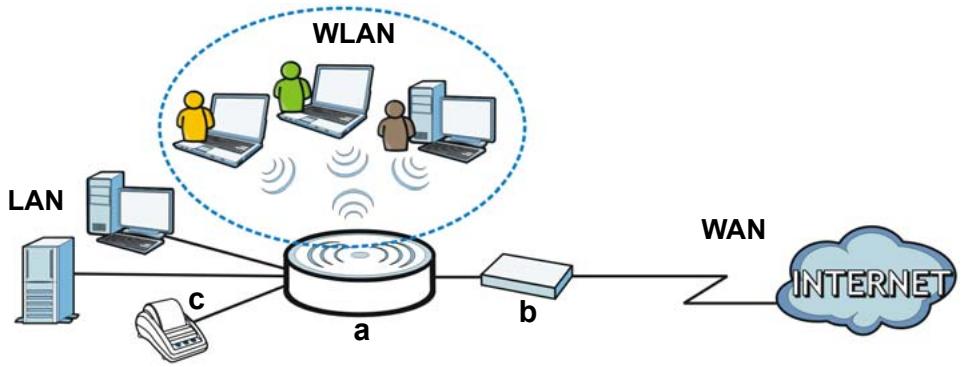

DEUTSCH Einführung Der N4100 vereint einen drahtlosen IEEE 802.11b/g/n Access Point, Router, 4-Port-Switch und Service-Gateway in einem Gerät. Mit dem "Belegdrucker" können Sie problemlos Zugangskonten erzeugen und Kontoberichte ausdrucken. Er kann direkt an den N4100 angeschlossen werden. Der Benutzer ist ein Client mit authentifiziertem Zugriff auf das Internet über den N4100. WLAN LAN WAN

In diesem Beispiel wird zur Verwaltung ein Computer an den LAN-Port des N4100 (a) angeschlossen. Sie können auch einen RADIUS-Server zur Subscriber-Authentifizierung und einen Kontoberichtsdrucker (c) zum Ausdrucken der Kontenberichte anschließen. Der N4100 wird an ein Breitbandmodem (b) angeschlossen, das dann wiederum die Verbindung zum Internet herstellt. Drahtlose Subscribers haben über den N4100 einen kabellosen Internetzugriff. In diesem Benutzerhandbuch wird beschrieben:

• Wie der Anschließen der Hardware Ihr Gerät einrichtet.

• Wie Sie auf den Web-Konfigurator zugreifen können, um mit dem Einrichtungsassistenten die WAN-Verbindung, die Drahtloseinstellungen, den E-Mail- und Authentifizierungs-Dienst und das Abrechnungsprofil auf dem N4100 zu konfigurieren. Sie können mit dem Assistenten auch festlegen, wie die Konten und Kontenberichte erzeugt werden sollen, und das Systemkennwort und die Uhrzeit ändern.
• Wie Sie den N4100 an einer Wand installieren. Anschließen der Hardware

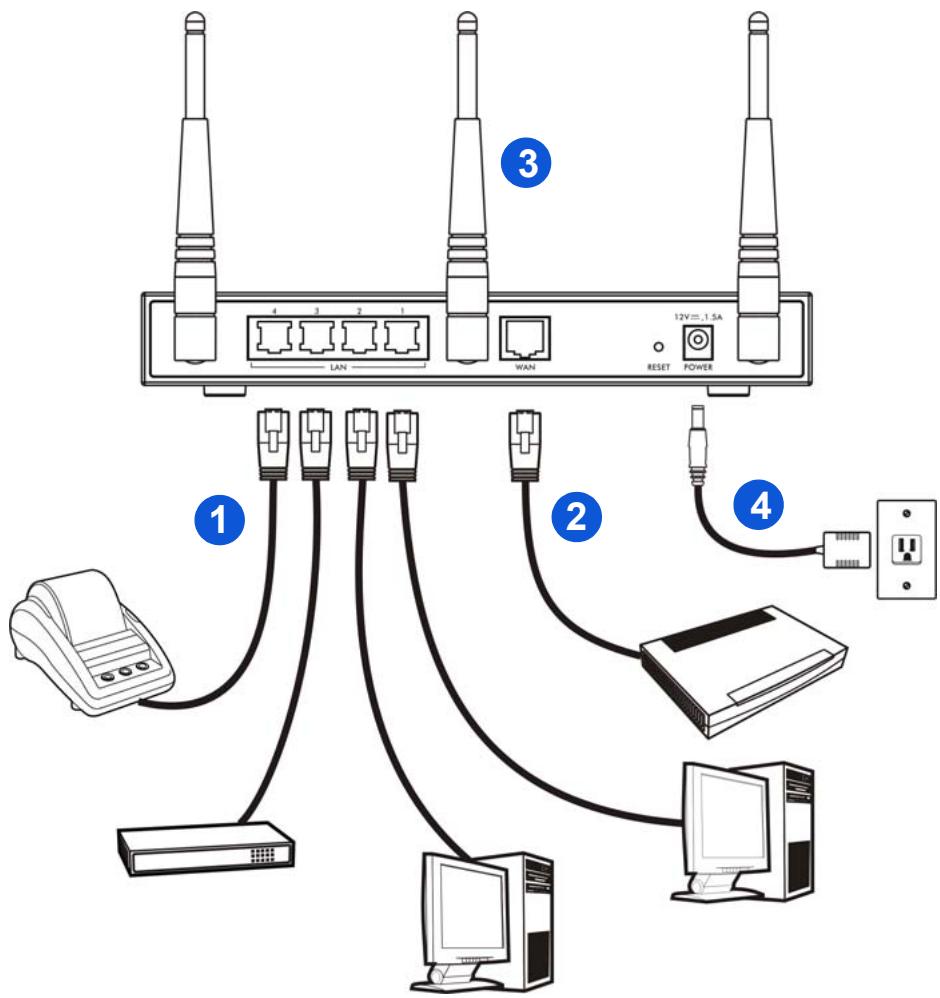

DEUTSCH In diesem Abschnitt wird beschrieben, wie der N4100 eingerichtet wird.

1. LAN 1~4: Schliesen Sie Computer, Switches und den Belegdrucker

(optional) mit einem Ethernet-Kabel an die LAN-Ports eines Computers an.

2. WAN: Schließen Sie Ihr Breitband-Modem an diesen Anschluss mit

dem Ethernet Kabel, das mit dem Modem geliefert wurde, an.

3. Schließen Sie die mitgelieferten Antennen an den N4100 an. Die

Antennen sollten senkrecht zum Boden und parallel zueinander angeordnet sein.

4. POWER: Schließen Sie den Stromadapter des N4100 an den

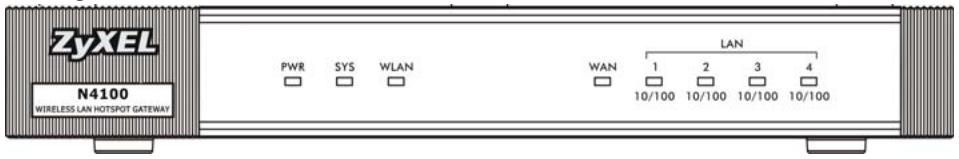

Stromanschluß des N4100 an. Die Bedeutung der LED-Anzeigen Der N4100 verfügt an seiner Vorderseite über eine Reihe von LEDAnzeigen.

• Die PWR-LED leuchtet.
• Die WAN- oder LAN-LED leuchtet, wenn ein Gerät am entsprechende Port richtig angeschlossen wurde. Die LEDs blinken, während der N4100 Daten über den jeweiligen Port sendet oder empfängt.
• Die WLAN-LED leuchtet grün, wenn das drahtlose LAN aktiviert ist. Sie blinkt, während der N4100 Daten über die Drahtlosverbindung sendet/empfängt.
• Die SYS-LED leuchtet, sobald der N4100 bereit ist.

DEUTSCH Wenn keine LED leuchtet, prüfen Sie die Kabelverbindungen. Stellen Sie sicher, dass der Netzadapter richtig an den N4100 und an eine geeignete Netzsteckdose angeschlossen wurde. Stellen Sie sicher, dass die Stromquelle eingeschaltet ist und richtig funktioniert. Schalten Sie dann den N4100 aus und nach einigen Sekunden wieder an. Wenn die LED-Anzeigen weiterhin nicht leuchten, wenden Sie sich an Ihren Händler. Web-Konfigurator In diesem Abschnitt wird beschrieben, wie Sie auf den Web-Konfigurator zugreifen und sich dort anmelden können.

1. Öffnen Sie auf dem Computer, der an den N4100 angeschlossen ist,

einen Internet-Browser wie Internet Explorer oder Firefox.

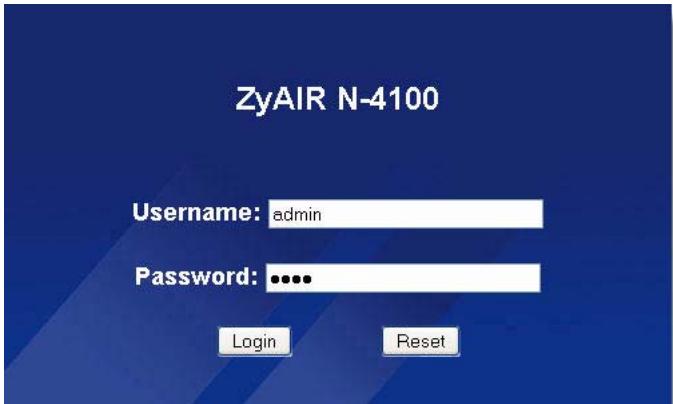

2. Geben Sie in die Adresszeile des

Browsers http://192.168.1.1 (das ist die LAN-IP-Standardadresse des N4100) ein.

3. Geben Sie admin als Benutzernamen und 1234 als Kennwort ein.

Klicken Sie auf Login (Anmelden). Sollte das Anmeldefenster nicht angezeigt werden, stellen Sie sicher, dass Ihr Internet-Browser Pop-up-Fenster, JavaScript und Java zulässt. Der Computer sollte außerdem so eingestellt sein, dass er eine IP-Adresse automatisch von einem DHCP-Server bezieht. Weitere Informationen finden Sie im Benutzerhandbuch. Einrichtungsassistenten Der Wizard Einrichtungsbildschirm wir automatisch noch Ihrem ersten Einloggen angegzeigt.

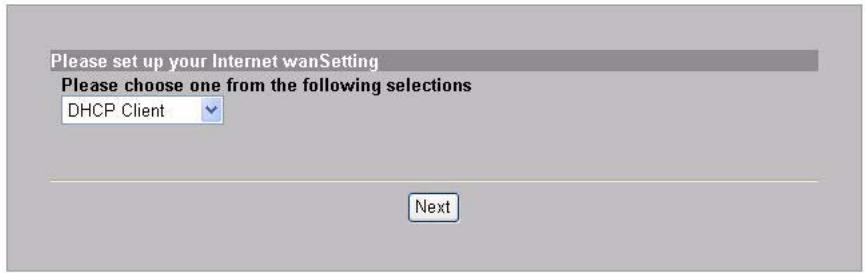

1. Füllen Sie die Felder mit den Informationen Ihres ISP (Internet

Service Provider) aus. Der Bildschirm verändert sich je nach Verkapselungsart, die Sie verwenden. Belassen Sie die StandardEinstellung der Felder.

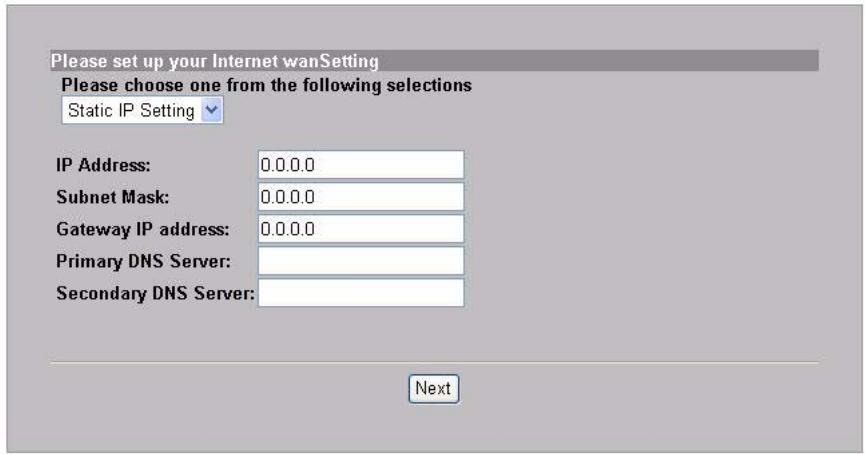

DEUTSCH Wenn Sie von Ihrem Internetdienstanbieter keine Daten für den Internetzugriff erhalten haben, wählen Sie DHCP-Client. Wenn Ihnen Ihr Internetdienstanbieter Ihnen eine IP-Adresse (und Gateway- und DNS-Serveradresse) mitgeteilt hat, wählen Sie Static IP Setting (Statische IP-Einstellung), und geben Sie die entsprechenden Daten ein.

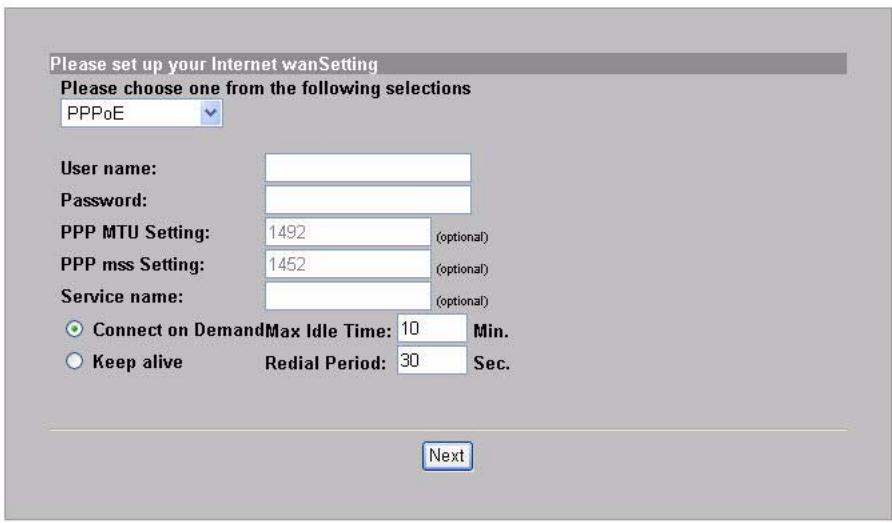

Wenn Ihnen Ihr Internetdienstanbieter einen Benutzernamen und ein Kennwort gegeben hat, wählen Sie PPPoE.

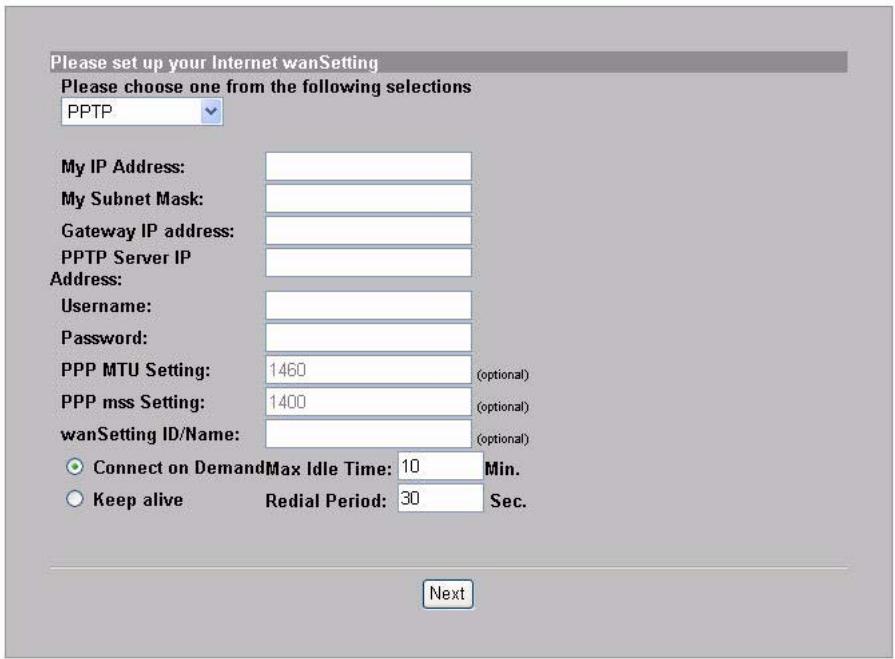

DEUTSCH Wenn Ihnen Ihr Internetdienstanbieter Benutzername, Kennwort und IP-Adresse(n) gegeben hat, wählen Sie PPTP.

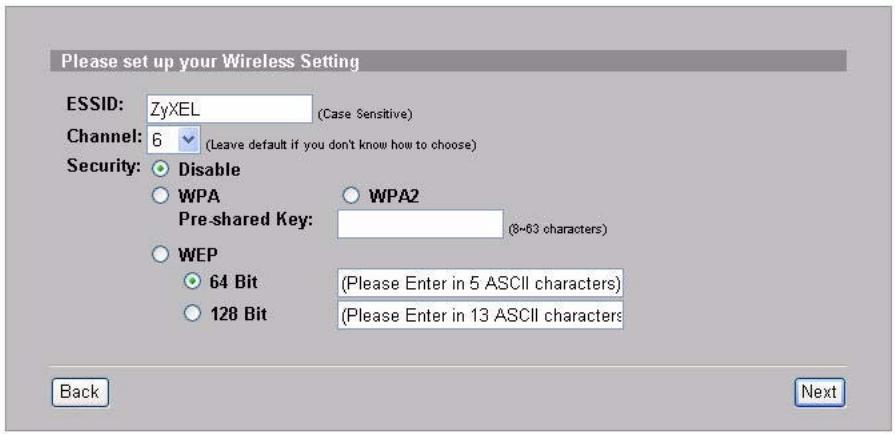

2. Geben Sie als ESSID einen eindeutigen Namen (bis zu 32 druckbare

7-Bit-ASCII-Zeichen) ein, um den N4100 im drahtlosen LAN zu identifizieren. Wählen Sie einen Kanal (im Bereich der Radiofrequenzen). Wählen Sie einen Sicherheitstyp, und geben sie einen Schlüssel für die Datenverschlüsselung ein. Wenn Sie bei Security (Sicherheit) die Option Disabled (Deaktiviert) wählen, können alle Personen, die sich in der Reichweite Ihres Netzwerks befinden, einen drahtlosen Zugang erhalten. WPA und WPA2 bieten Anwender-Authentifizierung und Datenverschlüsselung. Die Datenverschlüsselung mit WPA und

WPA2 ist stärker als mit WEP. Geben Sie unter Pre-shared Key (ausgetauschte Passwort)ein Passwort mit ASCII Zeichen ein (Gross- und Kleinschreibung wird unterschieden). Verwenden Sie die erweiterten Einstellungen (Advanced Wireless Setup), wenn Sie WPA und WPA2 mit einem RADIUS Server verwenden wollen (Siehe Gebrauchsanleitungen für weitere Details). WEP stellt nur Datenverschlüsselung sicher (keine Anwenderauthentifizierung).

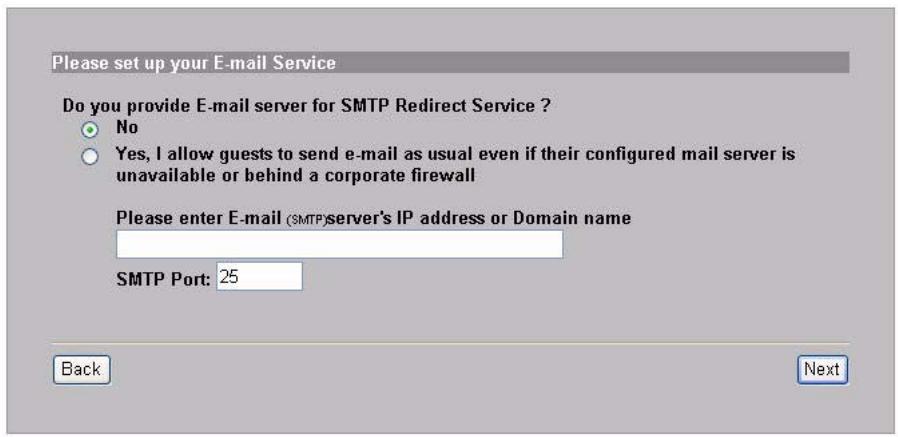

3. Sie können als Back-up E-Mail Server konfigurieren für den Fall, dass

DEUTSCH der E-Mail Server eines Benutzers vom N4100 nicht zugänglich ist.

4. Wählen Sie Yes (Ja), um Zugangskonten zu erstellen und zu

benutzen, mit denen Clients authentifiziert werden, die die Verbindung mit dem Internet herstellen. Dieser Wizard konfiguriert die Authentifizierung und die Konten der lokalen Benutzerdatenbank des N4100. Verwenden Sie das erweiterte RADIUS Einstellungen, wenn Sie einen externen RADIUS Server brauchen wollen (siehe die Gebrausanleitungen für weitere Details).

5. Wählen Sie die Kontenart. Geben Sie die Internetzugriffszeiten und

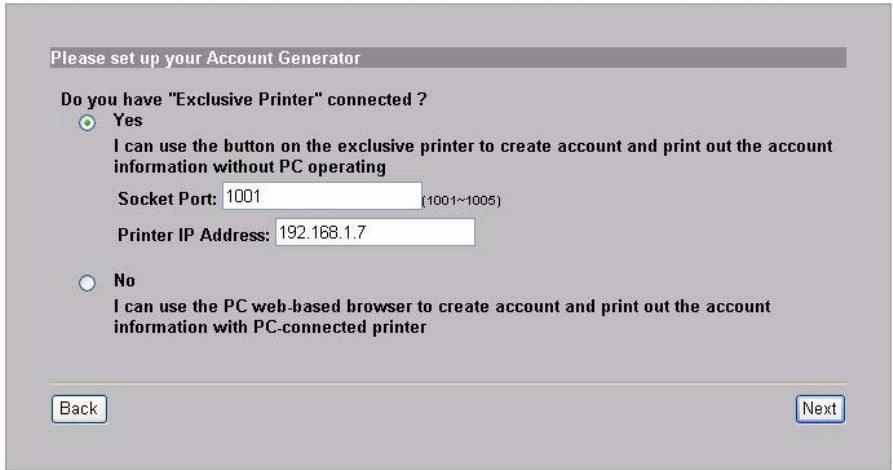

6. Sie können einen Belegdrucker für die Erstellung der Benutzerkonten

und den Ausdruck von Kontobelegen verwenden. Dabei müssen Sie beachten, dass keine weitere Vorrichtung in Ihrem Netzwerk die gleiche IP Adresse wie der Drucker verwendet (192.168.1.7 als fabrikseitige Einstellung) Wenn Sie die Nummer des Printer Port oder die IP Adresse ändern, müssen Sie diese auch am Drucker ändern (siehe Gebrauchsanweisung des Drukcers für das weitere Vorgehen).

DEUTSCH Sie können die Benutzerkonten auch auf dem Web-basierten Kontenersteller erstellen und die Kontoauszüge auf dem normalen Drucker ausdrucken.

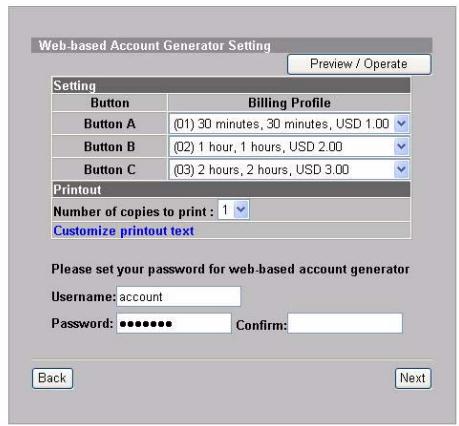

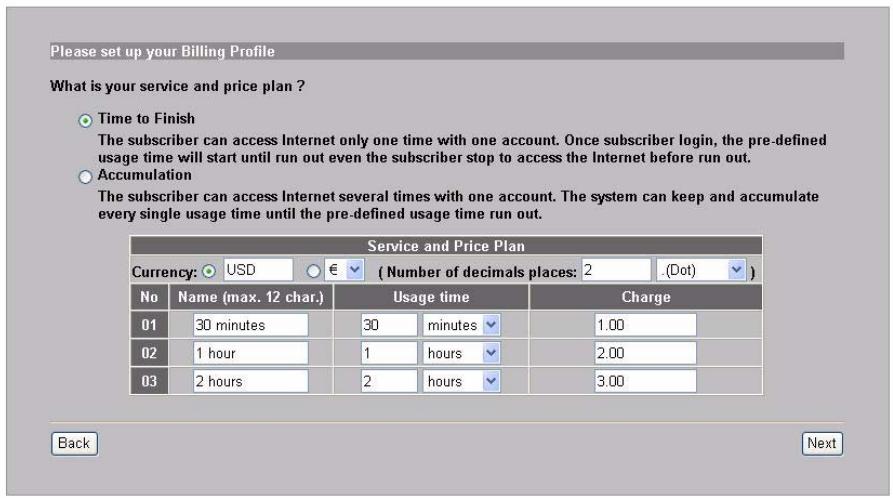

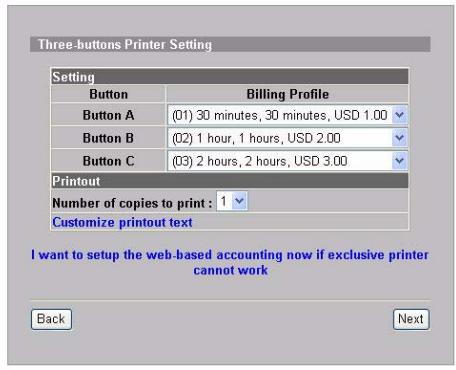

7. Wählen Sie ein Abonnentenrechnungsstellungsprofil für jede Taste

des “speziellen Druckers” (Belegdrucker) oder im internetgestützten Kontengenerator. Das Rechnungsstellungsprofil definiert die maximale Internetzugriffszeit und die Kosten pro Einheit. Stellen Sie ein, wie viele Kopien von dem Benutzerkontoauszug gedruckt werden sollen. Klicken Sie auf Customize printout text, um die Belegtexte zu definieren. Ausführliche Informationen zum Einrichten der Kontenberichte finden Sie im Abschnitt CUSTOMIZATION > Account Printout (ANPASSUNG > Kontoausdruck) des Benutzerhandbuchs.

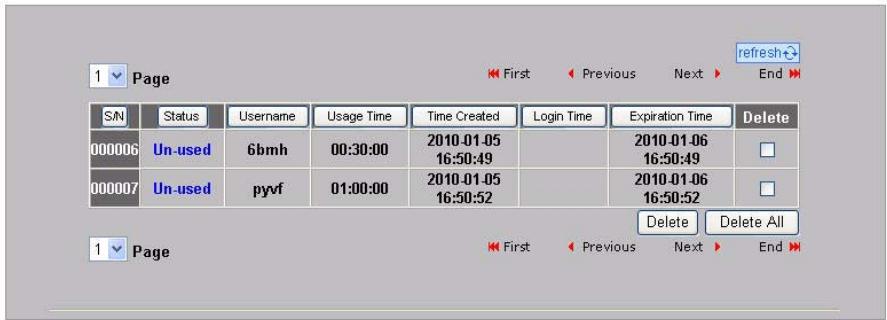

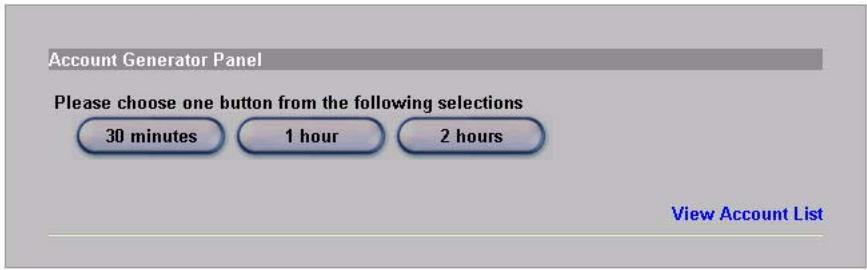

Klicken Sie auf dem Belegdrucker auf I want to setup..., um auch die Web-basierten Benutzerkonten zu konfigurieren. Geben Sie den Benutzernamen und das Passwort für den Zugriff auf den Kontenersteller ein. Klicken Sie auf Preview/Operate (Vorschau/Erstellen), um den Kontengenerator zu öffnen. Das Fenster des internetgestützten Kontengenerators wird angezeigt. Klicken Sie auf einen oder mehr ere Buttons um Konten zu erstellen. Klicken Sie auf View Account List (Kontenliste anzeigen) um die von

DEUTSCH Ihnen erstellten Konten zu sehen.

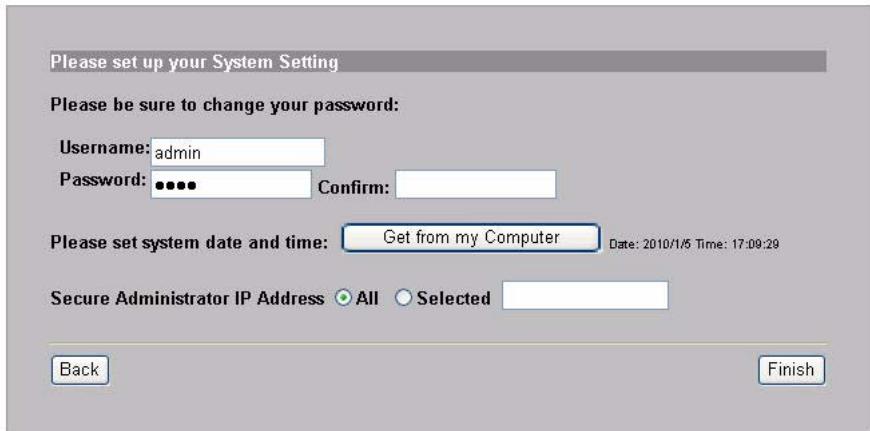

8. Verändern Sie das N4100 Verwaltungspasswort und aktualisieren Sie

das Datum. Sie können ebenfalls spezifizieren von welcher IP Adresse aus der N4100 verwaltet werden kann. Klicken Sie auf Finish (Fertig stellen), um die Änderungen zu speichern und zum Fenster System Quick View (Systemübersicht) zurückzukehren.

Erstellen und Drucken von Abonnenten-Kontoauszügen Wenn Sie einen Belegdrucker angeschlossen und eingeschaltet haben, drücken Sie auf die entsprechenden Tasten, um Abonnentenkontoauszüge zu erzeugen und auszudrucken. Wenn Sie einen Drucker verwenden, der an einem PC angeschlossen ist, gehen Sie wie folgt vor:

1. Starten Sie Ihren Web-Browser und

gehen Sie auf http://192.168.1.1 (wie in Abschnitt Web-Konfigurator).

2. Geben Sie den Anwendernamen und

das Passwort für den internetgestützten Kontengenerator ein, die Sie im Assistenten festgelegt haben (siehe Seite 30).

3. Klicken Sie auf die Buttons auf dem

Bildschirm um Konten zu erstellen.

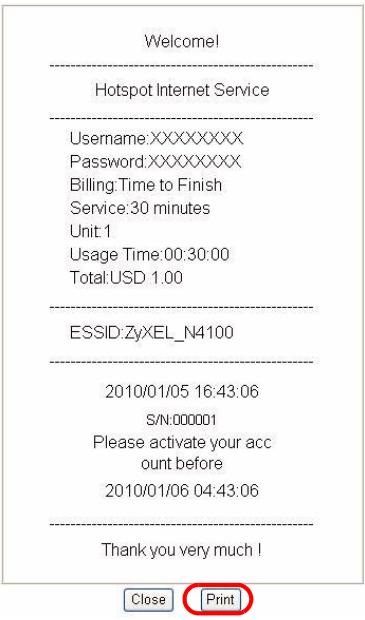

4. Die Details für jedes neue Konto werden

in einem separaten Fenster angezeigt. Klicken Sie auf die Print (Taste Drucken) um einen Kontoauszug auszudrucken.

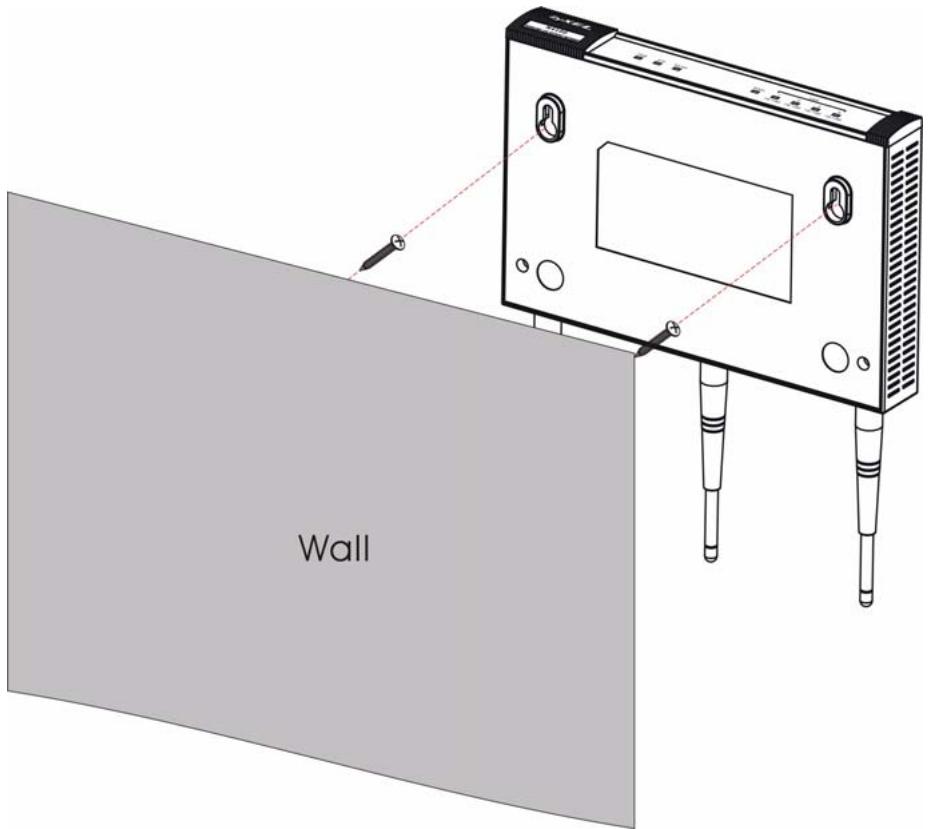

DEUTSCH Installation der Hardware Im Allgemeinen ist der beste Aufstellungsort in der Mitte des vorgesehenen Funkversorgungsbereichs. Um die Leistung zu erhöhen, montieren Sie den N4100 an einem hoch gelegenen und störungsfreien Ort. Die Lüftungsöffnungen dürfen nicht blockiert werden. Wandmontage

1. Montieren Sie die mitgelieferten Schrauben in der Wand mit einem

Abstand von 80 mm (3.15") an. Drehen Sie die Schrauben nicht ganz in die Wand ein. Lassen Sie einen kleinen Spalt zwischen dem Schraubenkopf und der Wand.

2. Stellen Sie sicher, dass die Schrauben sicher an der Wand

angebracht und stark genug sind, um das Gewicht des N4100 mit den Anschlusskabeln zu tragen.

3. Hängen Sie den N4100 auf die Schrauben.
