MODE D'EMPLOI N-4100 ZYXEL

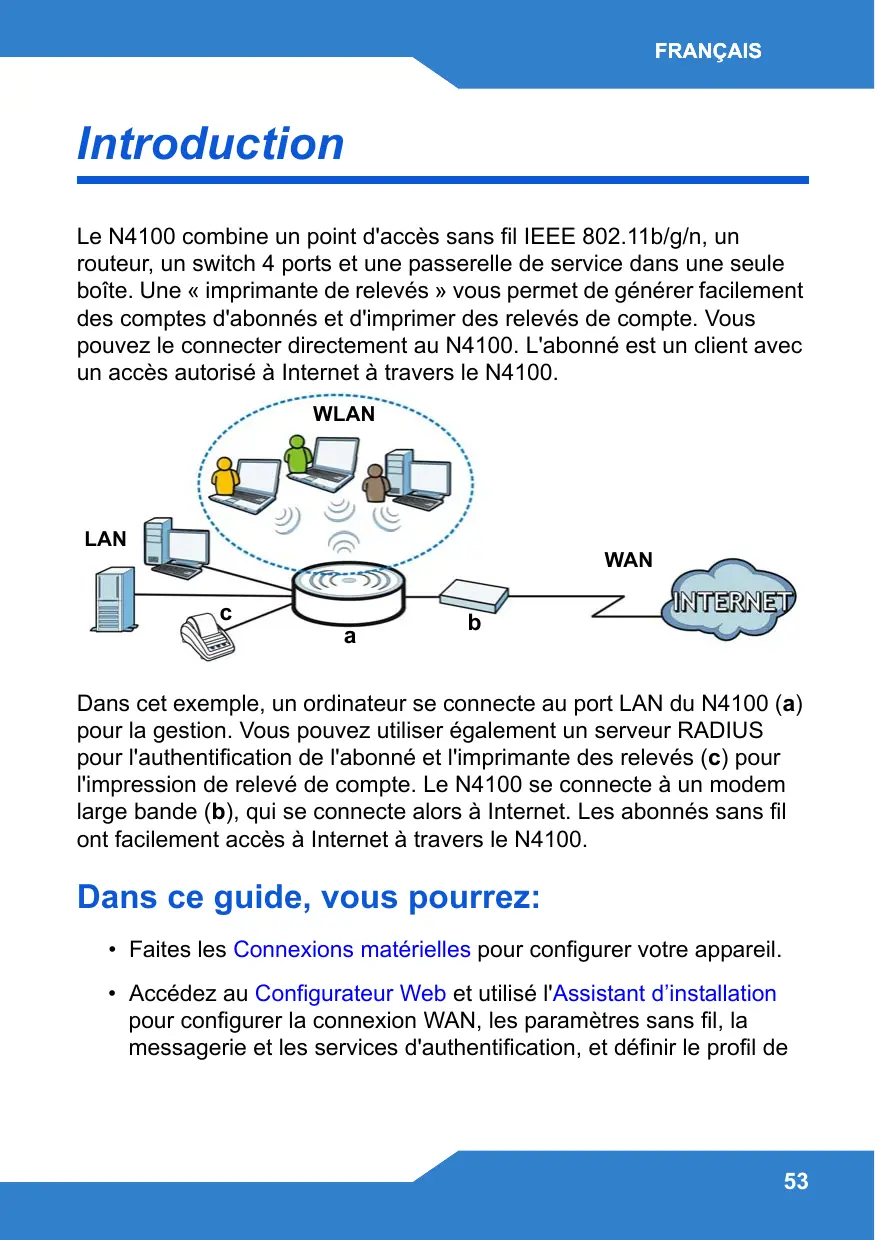

Introduction Le N4100 combine un point d'accès sans fil IEEE 802.11b/g/n, un routeur, un switch 4 ports et une passerelle de service dans une seule boîte. Une « imprimante de relevés » vous permet de générer facilement des comptes d'abonnés et d'imprimer des relevés de compte. Vous pouvez le connecter directement au N4100. L'abonné est un client avec un accès autorisé à Internet à travers le N4100.

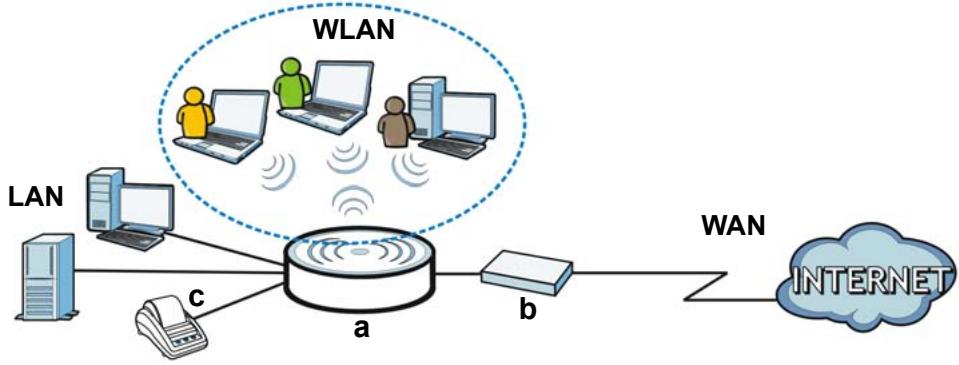

Dans cet exemple, un ordinateur se connecte au port LAN du N4100 (a) pour la gestion. Vous pouvez utiliser également un serveur RADIUS pour l'authentification de l'abonné et l'imprimante des relevés (c) pour l'impression de relevé de compte. Le N4100 se connecte à un modem large bande (b), qui se connecte alors à Internet. Les abonnés sans fil ont facilement accès à Internet à travers le N4100.

Dans ce guide, vous pourrez:

• Faites les Connexions matérielles pour configurer votre appareil. • Accédez au Configurateur Web et utilisé l'Assistant d’installation pour configurer la connexion WAN, les paramètres sans fil, la messagerie et les services d'authentification, et définir le profil de

facturation sur le N4100. Vous pouvez également utiliser l'assistant pour définir la façon de générer des comptes et d'imprimer des relevés, et changer le mot de passe et l'heure du système.

• Accrochez le N4100 sur un mur.

Connexions matérielles

FRANÇAIS Cette section vous montre comment configurer votre N4100.

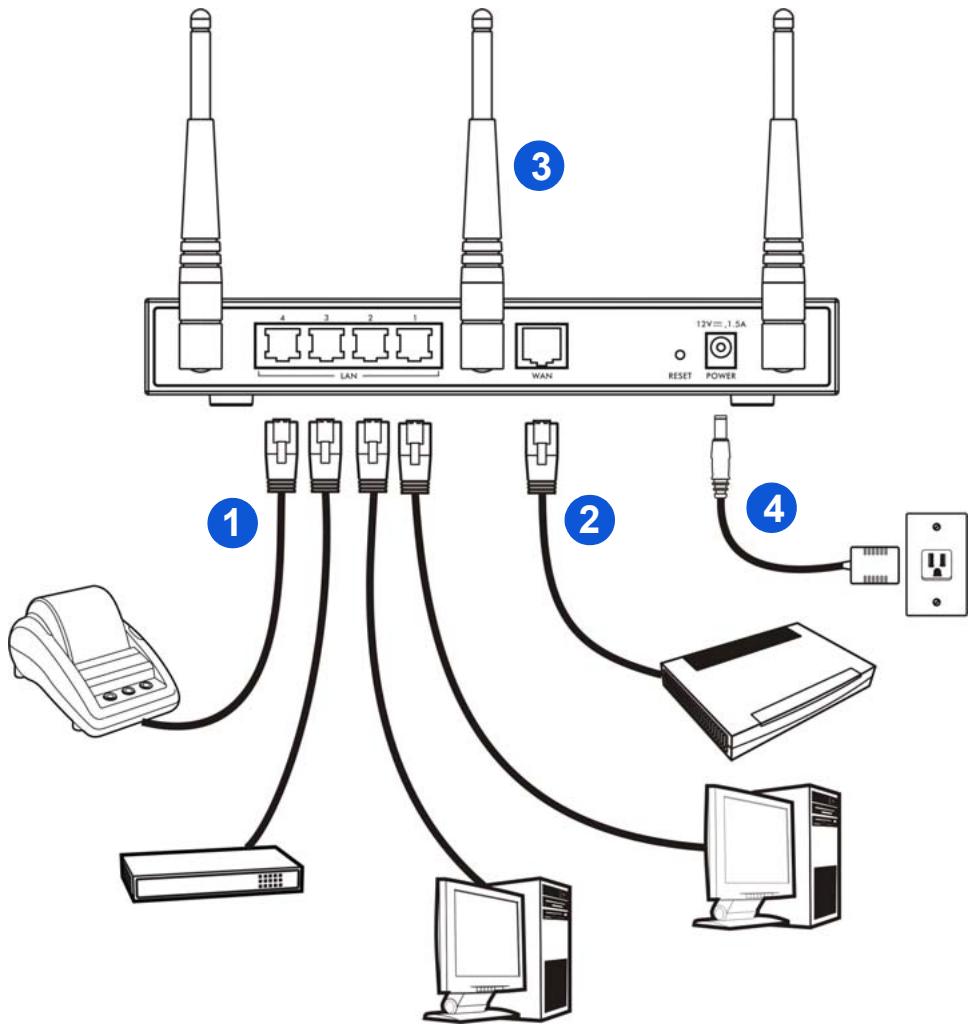

1. LAN 1~4: Utilisez les câbles Ethernet pour connecter les ports LAN aux ordinateurs, commutateurs et à une imprimante de relevés. (en option).

2. WAN: Connectez votre modem haut débit à ce port avec le câble

Ethernet livré avec votre modem. 3. Fixez les antennes fournies au N4100. Les antennes doivent être perpendiculaires au sol et parallèles entre elles. 4. POWER: Connectez l'adaptateur d'alimentation du N4100 inclus à la prise de courant du N4100.

Vérifiez les témoins lumineux (LED)

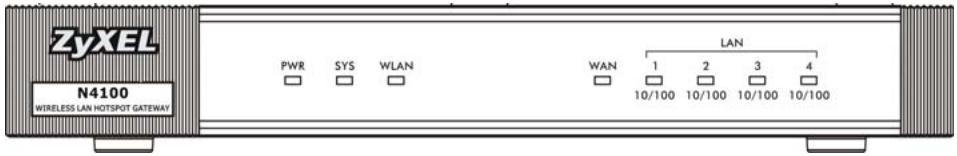

Observez les témoins lumineux (LED) sur le panneau avant du N4100.

• Le témoin lumineux PWR (LED) s'allume.

• Le témoin lumineux WAN ou LAN s'allume si son port correspondant est connecté correctement. Les témoins lumineux clignotent quand le N4100 envoie ou reçoit des données à travers le port correspondant. • Le témoin lumineux WLAN reste vert quand le LAN sans fil est activé. Il clignote quand le N4100 envoie/reçoit des données via le LAN sans fil. • Le témoin lumineux SYS s'allume une fois quand le N4100 est prêt.

FRANÇAIS Si aucun témoin lumineux n'est allumé, vérifiez vos connexions. Vérifiez que votre adaptateur d'alimentation est connecté au N4100 et branché à une prise de courant appropriée. Vérifiez que l'alimentation est sous tension.

Eteignez le N4100, patientez quelques secondes et rallumez-le. Si les LED sont toujours éteintes, contactez votre vendeur.

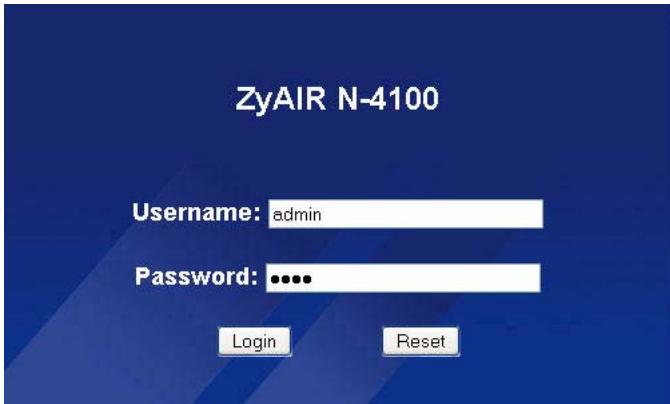

Cette section vous explique comment accéder et comment ouvrir une session du configurateur Web. 1. A partir de l'ordinateur connecté au N4100, ouvrez un navigateur web comme Internet Explorer ou Firefox. 2. Entrez http://192.168.1.1 (l'adresse IP LAN par défaut du N4100) dans la barre d'adresse du navigateur.

3. Entrez admin comme nom d'utilisateur et 1234 comme mot de passe par défaut. Cliquez sur Login (Ouvrir une session).

Si l'écran d'ouverture de session n'apparaît pas, vérifiez que vous autorisez les fenêtres intempestives du web,

JavaScript et Java. Votre ordinateur doit aussi être paramétré de façon à obtenir automatiquement une adresse IP depuis un serveur DHCP. Consultez le manuel de l'utilisateur pour plus d'informations.

Assistant d’installation

Les écrans d'installation de l'assistant apparaissent automatiquement après votre première connexion.

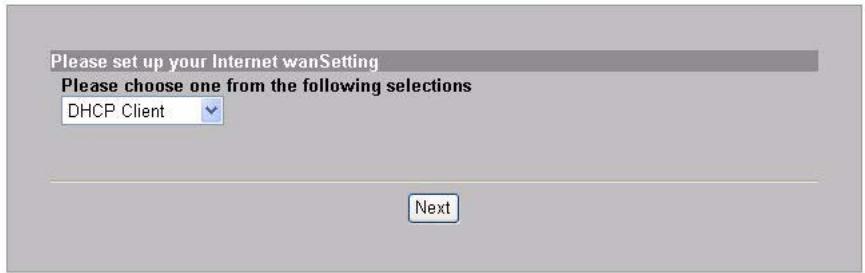

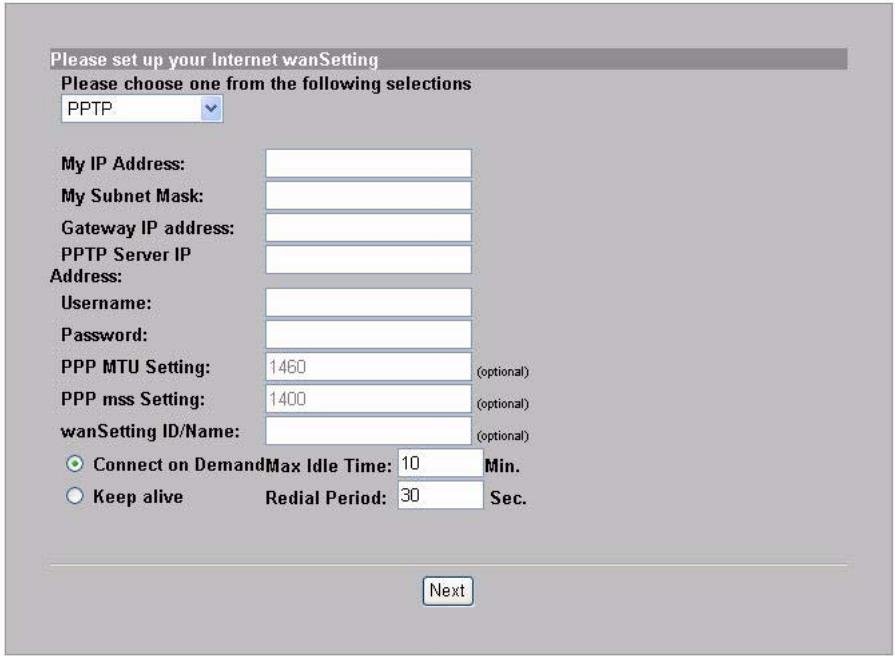

1. Remplissez les champs avec les informations fournies par votre ISP.

Les écrans varient en fonction du type d'encapsulation que vous utilisez. Laissez les champs définis sur les valeurs par défaut si vous n'avez pas l'information. Si votre FAI ne vous a pas donné d'informations concernant l'accès Internet, sélectionnez DHCP Client (Client DHCP).

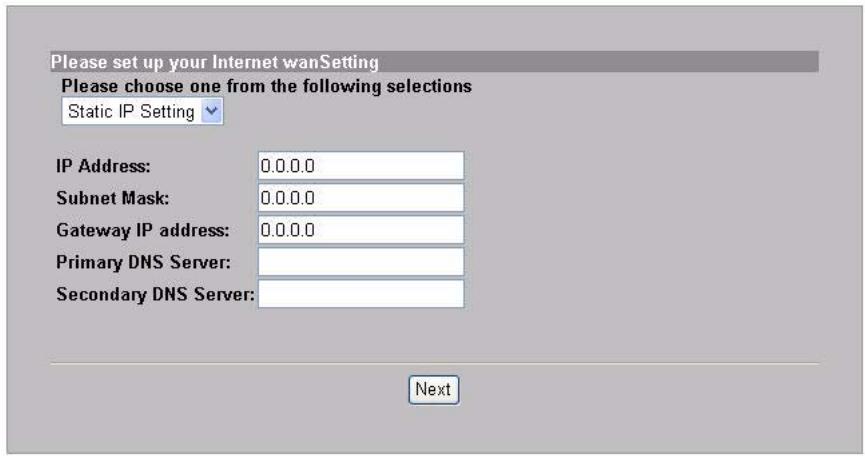

Si votre FAI vous a donné une adresse IP (et les adresses de la passerelle et du serveur DNS), sélectionnez Static IP Setting

(Paramètre IP statique) et saisissez-les.

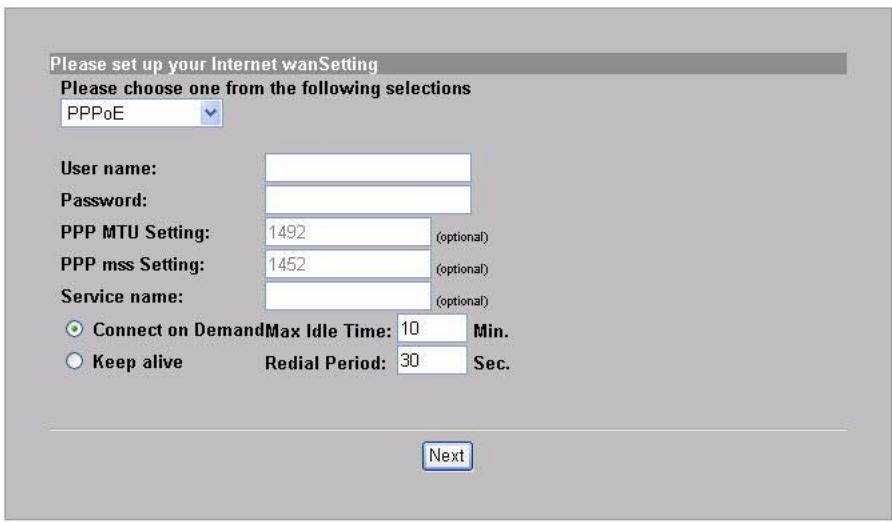

Si votre FAI vous a donné un nom d'utilisateur et un mot de passe, sélectionnez PPPoE.

Si votre FAI vous a donné un nom d'utilisateur, un mot de passe et

une ou plusieurs adresses IP, sélectionnez PPTP.

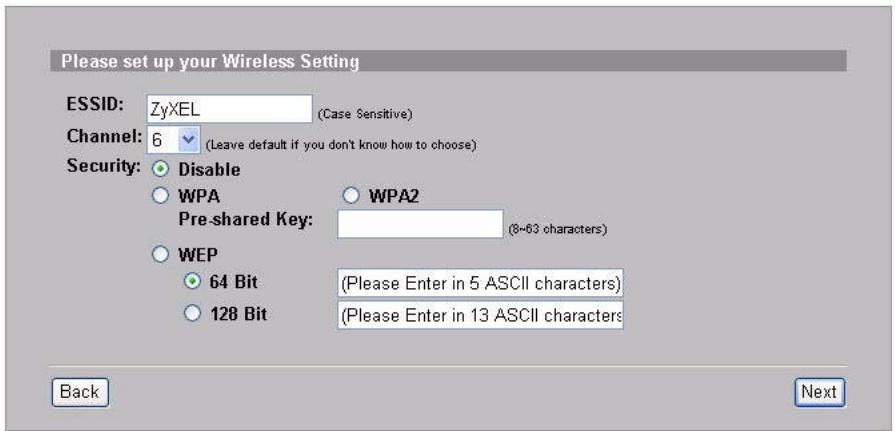

2. Saisissez un nom unique (jusqu'à 32 caractères ASCII 7 bits imprimable) comme l'ESSID pour identifier le N4100 dans le LAN sans fil.

Sélectionnez un canal (plage de fréquences radio) qui n'est pas utilisé par d'autres appareils sans fils dans la zone. Sélectionnez un type de sécurité et saisissez une clé pour le cryptage des données. Si vous configurez Security (Sécurité) sur Disabled (Désactivé), n'importe qui se trouvant à portée pourra accéder à votre réseau sans fil. WPA ou WPA2 fournit une authentification de l'utilisateur et un cryptage des données. Le cryptage WPA ou WPA2 est plus sécurisé que WEP. La clé prépartagée est composée de caractères ASCII

sensibles à la casse (y compris les espaces et les symboles). Utilisez l'écran de configuration sans fil avancée si vous voulez utiliser WPA ou WPA2 avec un serveur RADIUS (consultez le guide de l'utilisateur pour les détails).

WEP fournit le cryptage de données seulement (pas d'authentification d'utilisateur).

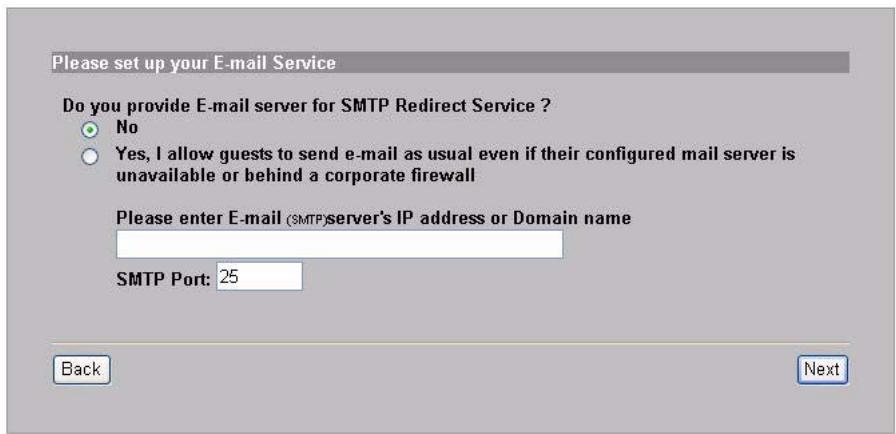

3. Vous pouvez configurer un serveur de courrier électronique de sauvegarde dans le cas où un serveur de courrier électronique

d'abonné serait inaccessible à partir du N4100.

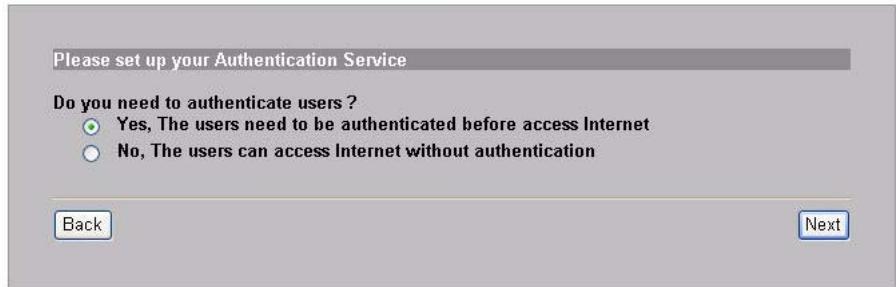

4. Sélectionnez Yes (Oui) pour créer et utiliser des comptes d'abonné qui sont utilisés pour authentifier les clients qui se connectent à

Internet. Cet assistant configure les paramètres d'authentification et de comptabilité pour la base de données d'abonnés locale intégrée du N4100. Utilisez l'écran de configuration RADIUS avancé pour utiliser un serveur RADIUS externe à la place (voir le guide de l'utilisateurs pour les détails).

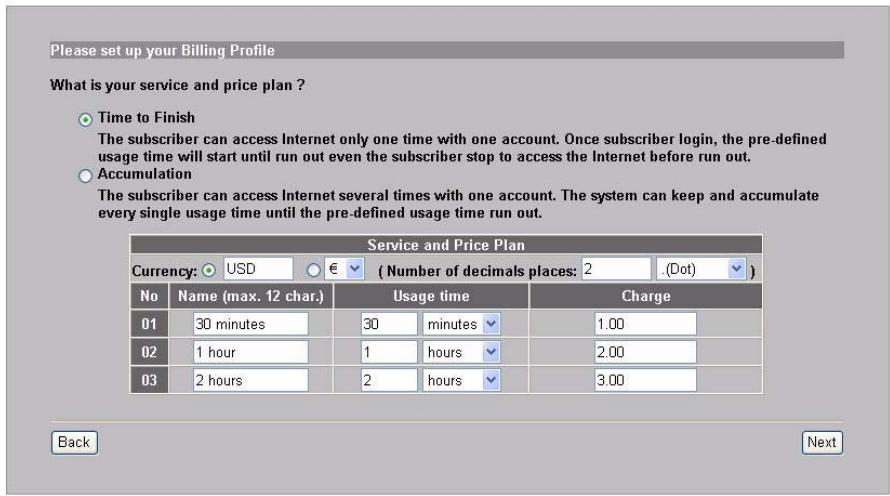

5. Définissez le type de comptabilité à utiliser. Définissez les périodes d'accès à Internet et leurs prix.

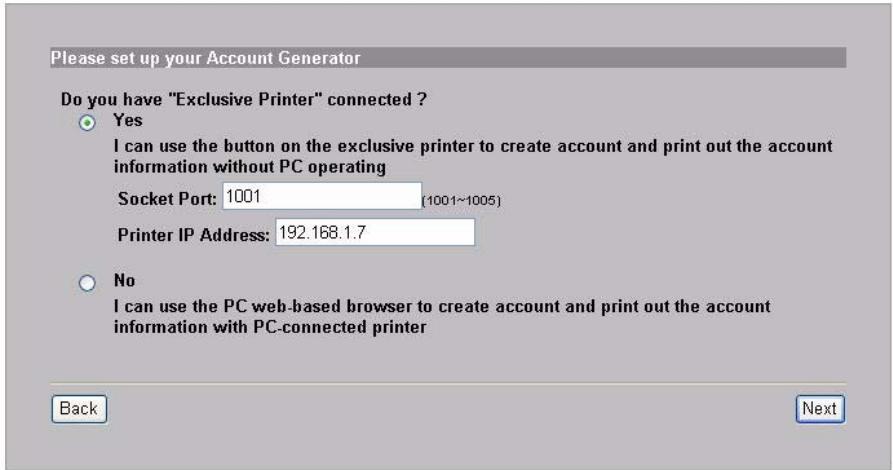

6. Vous pouvez utiliser une imprimante de relevés pour générer les comptes des abonnés et imprimer les relevés des abonnés. Si vous procédez ainsi, vérifiez que d'autres périphériques sur votre réseau n'utilisent pas la même adresse IP que celle de l'imprimante

(192.168.1.7 par défaut). Si vous devez changer le numéro de port ou l'adresse IP de l'imprimante ici, vérifiez que vous l'avez aussi changé dans l'imprimante (voir le guide de l'utilisateur de l'imprimante pour la manière de procéder).

FRANÇAIS Vous pouvez aussi générer des comptes d'abonnés dans le générateur de compte web et imprimer les relevés sur votre imprimante normale.

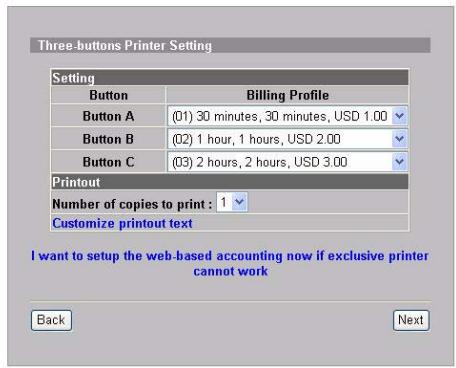

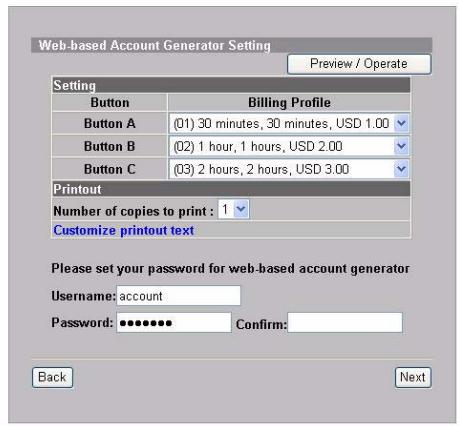

7. Sélectionnez un profil de facturation pour chaque bouton sur l'imprimante exclusive (imprimante de relevés) ou sur le générateur de compte web. Le profil de facturation définit le temps d'accès maximum à Internet et le tarif par unité de temps.

Définissez le nombre de copies de relevés d'abonné à imprimer. Cliquez sur Customize printout text (Personnaliser le texte imprimé) pour personnaliser les relevés des abonnés. Consultez la section CUSTOMIZATION > Account Printout (PERSONNALISER > Compte imprimable) dans votre manuel de l'utilisateur pour personnaliser l'affichage des relevés de l'abonné. Pour l'imprimante à trois boutons (relevé), cliquez sur I want to setup... (Je veux paramétrer…) pour configurer aussi les paramètres du générateur de compte web. Définissez le nom d'utilisateur et le mot de passe pour accéder au générateur de compte.

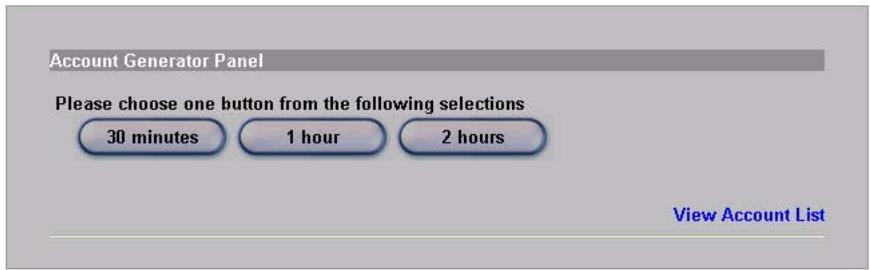

Cliquez sur Preview/Operate (Prévisualiser/Utiliser) pour ouvrir le générateur de compte. Panneau du générateur de compte Web.

FRANÇAIS Cliquez sur l'un ou plus des boutons pour générer des comptes.

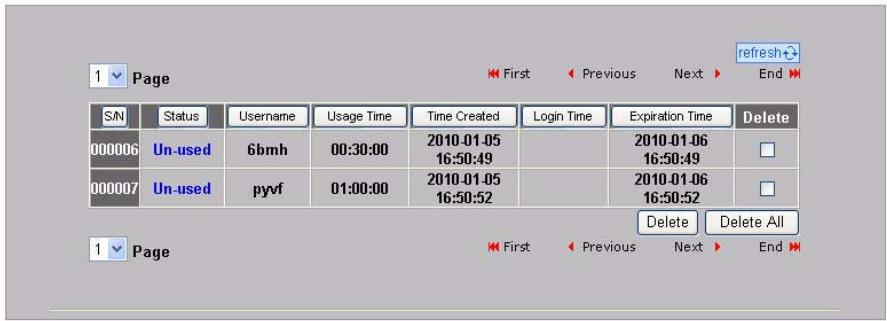

Cliquez sur View Account List (Visualiser la liste des comptes) pour voir les comptes que vous avez générés.

8. Modifiez le mot de passe de gestion du N4100 et réglez l'heure. Vous pouvez aussi spécifier l'adresse IP à partir de laquelle le N4100 peut

être géré. Cliquez sur Finish (Terminer) pour enregistrer vos modifications et revenir à l'écran System Quick View (Vue rapide du

Générer et imprimer les relevés des comptes d'abonnés

Si vous avez une imprimante de relevés connectée et allumée, appuyez simplement sur les boutons pour générer et imprimer les relevés de comptes d'abonnés. Si vous utilisez une imprimante connectée à un PC, procédez comme suit.

1. Lancez votre navigateur web et allez à http://192.168.1.1 (comme dans la section du Configurateur Web).

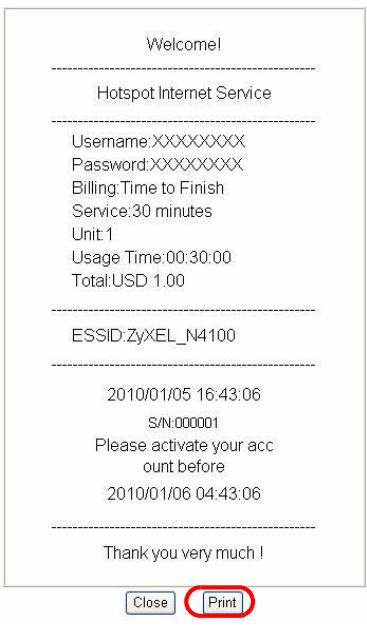

2. Entrez le nom d'utilisateur et le mot de passe du générateur de compte basé web que vous avez configurés dans l'assistant (voir page 66). 3. Cliquez sur les boutons dans l'écran pour générer des comptes. 4. Les détails de chaque nouveau compte s'affichent dans une fenêtre séparée. Cliquez sur le bouton Imprimer pour imprimer le relevé de compte.

Installation matérielle

En général, le meilleur emplacement pour le point d’accès est au centre de votre zone de couverture sans fil. Pour obtenir de meilleures performances, montez le N4100 sur un point élevé et sans obstructions. N’obstruez pas les trous de ventilation.

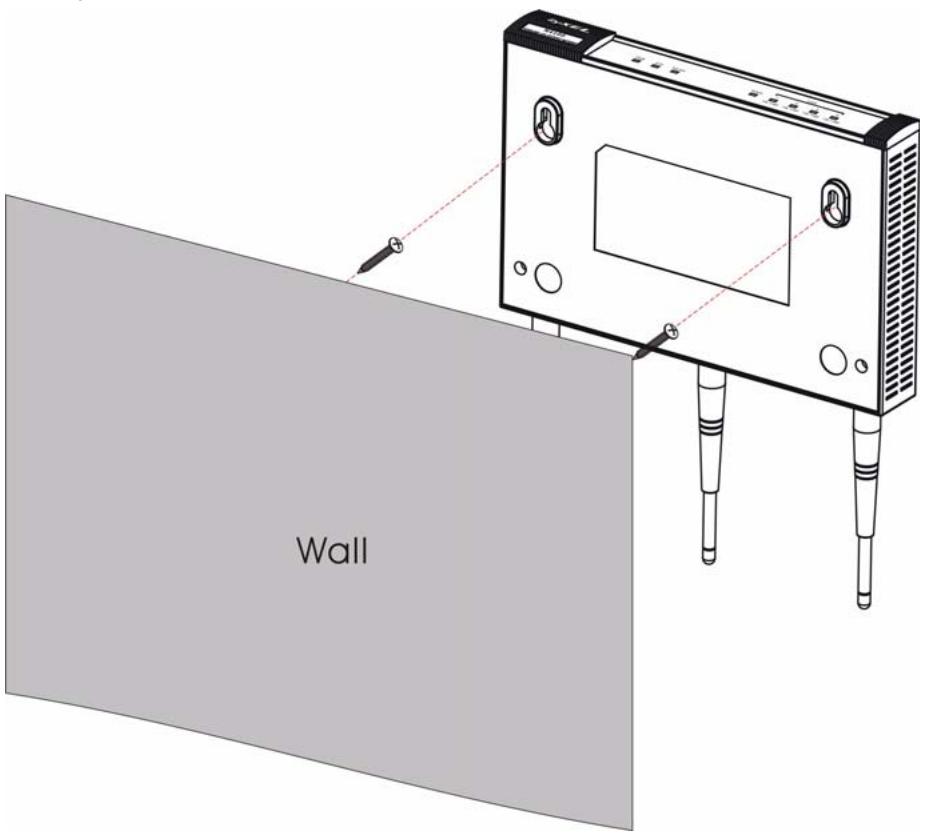

Installation avec fixation murale

1. Installez les deux vis incluses dans le mur séparées de 80mm (3,15"). Ne vissez pas les vis sur toute leur longueur dans le mur. Laissez un petit espace entre la tête des vis et le mur. 2. Vérifiez que les vis sont correctement fixées au mur et assez solides pour supporter le poids du N4100 avec les câbles de connexion. 3. Suspendez le N4100 aux vis.
