Model Cinema - Ljudlimpa GENEVA - Gratis bruksanvisning och manual

Produkttyp	Soundbar
Märke	GENEVA
Modell	Model Cinema
Mått (L x H x D)	Cirka 100 x 8 x 10 cm
Vikt	Cirka 3,5 kg
Strömförsörjning	Nätadapter 100-240 V, 50/60 Hz
Strömförbrukning	30 W (standby < 0,5 W)
Anslutningar	Bluetooth 5.0, HDMI ARC, optisk ingång, aux-ingång 3,5 mm
Huvudfunktioner	TV-ljudförstärkning, ljudlägen (film, musik, natt), fjärrkontroll ingår
Underhåll och rengöring	Torka med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Säkerhet	Utsätt inte för fukt, öppna inte enheten, koppla ur vid åska
Reservdelar och reparerbarhet	Kontakta GENEVA kundservice för delar och reparationer
Förpackningens innehåll	Soundbar, fjärrkontroll, HDMI-kabel, optisk kabel, nätadapter, användarmanual
Garanti	2 år
Drifttemperatur	10 °C till 35 °C

Vanliga frågor - Model Cinema GENEVA

Hur ansluter jag soundbaren till TV:n?

Använd den medföljande HDMI-kabeln och anslut den till HDMI ARC-porten på soundbaren och TV:n. Du kan också använda en optisk kabel eller Bluetooth-anslutning.

Hur justerar jag volymen med TV-fjärrkontrollen?

Om soundbaren är ansluten via HDMI ARC, aktivera CEC i TV-inställningarna. TV-fjärrkontrollen kommer då att styra soundbarvolymen.

Soundbaren startar inte. Vad gör jag?

Kontrollera att nätadaptern är ordentligt ansluten och att uttaget fungerar. Tryck på strömknappen på baksidan av soundbaren eller på fjärrkontrollen.

Hur går jag till Bluetooth-läge?

Tryck på Source-knappen på fjärrkontrollen tills Bluetooth är valt. Aktivera Bluetooth på din enhet och välj 'GENEVA Model Cinema' i listan.

Ljudet är distorterat eller svagt. Hur förbättrar jag det?

Kontrollera volymnivåerna på soundbaren och TV:n. Försök att återställa soundbaren (stäng av den, koppla ur i 30 sekunder). Justera ljudlägena (film, musik, natt) via fjärrkontrollen.

Kan jag använda en universal fjärrkontroll?

Ja, om den stöder GENEVA-koder eller HDMI CEC. Se manualen för universal fjärrkontrollen för programmering.

Hur rengör jag soundbaren?

Använd en mjuk, torr trasa. Applicera aldrig vätska direkt. Undvik kemikalier.

Finns det ett nattläge?

Ja, tryck på Natt-knappen på fjärrkontrollen. Detta läge minskar basfrekvenserna för att inte störa.

Vad gör jag om ljudet släpar efter bilden?

Kontrollera ljudinställningarna på TV:n: inaktivera all ljudbearbetning. På vissa TV-apparater, ställ in ljudfördröjning (lip sync) till noll.

Var hittar jag reservdelar?

Kontakta GENEVA kundservice via deras webbplats eller telefon. Referenserna finns i manualen.

BRUKSANVISNING Model Cinema GENEVA

BrugErvEjlEdning-dansk 49

användar Manual-svEnska 57

1. Läs igenom dessa anvisningar
2. Spara dessa anvisningar
3. Uppmärksamma alla varningar
4. Följ alla anvisningar

5. Använd inte denna apparat nära vatten.

6. Rengör med mjuk, torr trasa

7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

8. Installera inte i närheten av värmekällor såsom element, varmluftsöppningar, spisar eller andra apparater (inklusive förstärkare) som producerar värme.

9. Kringgå inte den polariserade eller jordade kontaktens säkerhetsfunktion. En polariserad kontakt har två stift, det ena bredare än det andra. En jordad kontakt har två stift och ett jordningsstift. Det breda stiftet och/eller jordningsstiftet finns där för din säkerhet. Om den medföljande kontakten inte passar i uttaget bör du kontakta en elektriker för utbyte av det föråldrade uttaget.

10. Skydda elkablar från nedtrampning eller krökning, i synnerhet i närheten av stickkontakterna, vid uttag och där kabeln sticker ut från apparaten.

11. Använd endast tillbehör som rekommenderas av tillverkaren.

12. Använd endast tillsammans med vagn, bordsställ, stativ, hållare eller bord som har godkänts av tillverkaren eller sålts tillsammans med apparaten. Var försiktig när du flyttar vagn/apparat för att undvika skador om den välter.

13. Koppla ur apparaten från eluttaget när det åskar eller när den inte ska användas under en längre period.

14. Alla reparationsarbeten måste utföras av kvalificerad personal. Reparationsarbeten är nödvändiga när apparaten har skadats på något sätt, t.ex. om elkabeln är skadad, om vätska har spillts eller föremål har fallit på apparaten, om apparaten har utsatts för regn eller fukt, om apparaten inte fungerar normalt eller om den har tappats.

15. Installera inte denna utrustning i ett instängt utrymme som t.ex. i en bokhylla utan säkerställ goda ventilationsförhållanden. Se till att inte täcka över ventilationsöppningar med föremål som tidningar, dukar, gardiner etc.

16. WARNING: Se enhetens undersida för el-och säkerhetsinformation innan du installerar eller använder apparaten.

17. VARNING: Minska risken för brand eller elektriska stötar genom att inte utsätta apparaten för regn eller fukt. Apparaten får inte utsättas för stänk och vätskefyllda föremål som t.ex. vaser, får inte placeras på apparaten.

18. OBSERVERA: Felaktigt batteribyte medför explosionsrisk. Byt endast ut mot ett batteri av samma eller motsvarande typ.

19. WARNING: Batteriet (batteri, batterier eller batteripaket) ska inte utsättas för stark värme som solsken, eld eller liknande.

20. WARNING: Plug-in-adaptern används som frånkopplingsenhet och ska som sådan finnas lättillgänglig.

21. Korrekt avyttring av denna produkt. Denna märkning anger att produkten inte bör slängas tillsammans med annat hushållsavfall någonstans i hela EU. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, bör du återvinna den på ett sätt som främjar en hållbar återanvändning av materiella resurser. En förbrukad produkt ska lämnas in på en uppsamlingsplats för elektriska och elektroniska apparater alternativt returneras till återförsäljaren som ombesörjer att produkten återvinns med hänsyn till miljön.

Batterierna i fjärrkontrollen: Förvara fjärrkontrollens batterier utom räckhåll för barn. De kan orsaka brand eller kemisk brännskada om de handhas på fel sätt. Ta inte isär, ladda inte eller värm dem över 100°C (212°F), Ersätt endast med ett batteri av rätt typ och modellnummer (CR2032 litiumknappcellsbatteri, 3 V).

Driftstemperatur: Rekommenderad temperatur i omgivningen för Model Cinema är 5–40 C°.

CE-överensstämmelse

G-Lab GmbH försäkrar att denna enhet är i överensstämmelse med de väsentliga kraven och andra relevanta bestämmelser i direktiv 1999/5/EG. Försäkran om över-ensstämmelse kan konsulteras på begäran HOS G-Lab GmbH, Zürich, Schweiz eller på http://genevalab.com.

CE0979

Denna produkt kan återvinnas. Produkter som bär denna symbol får inte kastas tillsammans med normalt hushållsavfall. När produkten inte används längre, ta den till en återvinningsstation som för återvinning av elektriska och elektroniska apparater. Läs mer om återvinning- och insamlingsstationer hos de lokala myndigheterna.

Det europeiska direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE) genomfördes för att

dramatiskt minska mängden avfall som går till avfallsupplag, vilket minskar miljöpåverkan på vår planet och på människors hälsa. Vänligen agera ansvarsfullt och återvinn använda produkter. Om produk-ten fortfarande är användbar, överväga att ge bort eller sälja den.

Använda batterier: Vänligen kassera använda batterier på rätt sätt, efter de lokala förordningarna. Lägg inte batteriet i en eld.

Geneva ^26 är ett varumärke tillhörande G-Lab GmbH. Apple, iPod, iPhone and iPad are trademarks of Apple Computer, Inc. registered in the U.S. and other countries. Varumärket Bluetooth ^16 och logotyper är registrerade varumärken tillhörande Bluetooth SIG, Inc. © 2012 G-Lab GmbH. Samtiiga rätter förbehålles. Enligt upphovsrätten får denna bruksanvisning inte kopieras, varken i sin helhet eller delvis, utan skriftligt godkännande av G-Lab GmbH. Varumärket EmbracingSound ^8 ägs av Embracing Sound Experience AB. Total Volume ^74 and dbx-tv ^10 is a registered trademark of THAT Corporation.

KOMMA IGÅNG

OM MODEL CINEMA

Model Cinema har stöd för följande ljudkällor:

• TV (analog, coaxial, optiska ingångar)
- Bluetooth
- Externa enheter (analog ljudinmatning)

Model Cinema har följande funktioner:

• Automatiskt val mellan tre olika TV-ljudingångar
• Automatisk påslagning
  • Automatisk avstängning
• Skärmen tonas ner automatiskt om fjärrkontrollen inte används

Dessa ljudfunktioner förbättrar din lyssnarupplevelse:

• Automatisk volymanpassning med tekniken Total Volume™
• Voice Enhancement (röstförbättring) för att förstå samtal bättre
  • Mycket bred stereoåtergivning

Anslut AC-nätkabeln till AC-ingången på baksidan (1) och sedan till vägguttaget (2).

II Koppla TV:n till Model Cinema

Placera TV:n ovanpå Model Cinema. Anslut sedan TV-ljudutgången (3) (optisk, koaxial eller analog ljudkabel) till Model Cinema (4).

Se kapitlet "TV-installation" för mer information.

III Slå på TV:n

Använd fjärrkontrollen för att slå på din TV. Model Cinema kommer nu att slås på automatiskt. Dessutom kommer den att välja rätt ljudingång automatiskt.

ANVÄNDA MODEL CINEMA

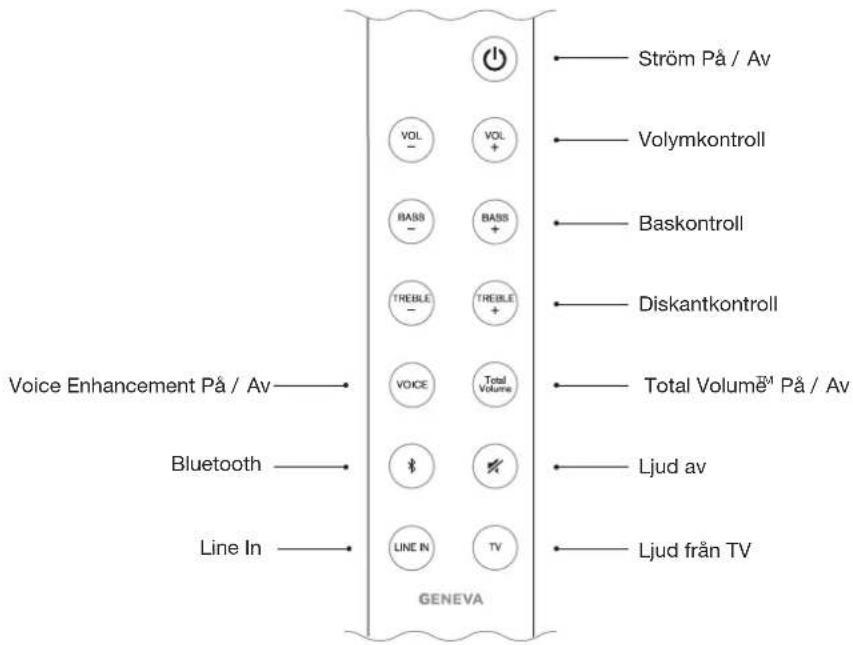

FJÄRRKONTROLL

Avancerade funktioner ( håll 3 sek. )

Inaktivera / aktivera automatisk strömförsörjning och automatisk val funktioner.

TV Välj TV-ingångar manuellt.

TOUCH-KNAPPAR

Ovanför skärmen finns följande touch-knappar:

Ström På / Av

+ Volym upp

- Volym ned

M Byta ljudkällor: TV, Bluetooth, linje in

ANSLUTNINGAR PÅ BAKSIDAN

Normal drift

När du har anslutit TV:n till Model Cinema kan du börja använda Model Cinema. Eftersom Model Cinema slås på och av automatiskt behöver du bara anpassa ljudinställningarna ( volym, bas, diskant, Total Volume, Voice Enhancement ).

Tryck på TV på fjärrkontrollen för att lyssna på ljudet från TV:n.

Ändra volymen

Det finns några olika sätt att kontrollera volymen:

• Använd volymkontrollen på din digitalbox eller satellitmottagare. I detta fall bör du välja en rimlig maximal volym med Model Cinemas fjärrkontroll och sedan använda digitalboxens fjärrkontroll.
• Använd volymkontrollerna på Model Cinemas fjärrkontroll.
• Använd volymkontrollerna ovanför skärmen.

Automatisk påslagning

Om TV:n är påslagen kommer Model Cinema att slås på automatiskt, så fort som det kommer en ljudsignal genom en av de tre TV-ingångarna.

Automatisk avstängning

Model Cinema kommer att stängas av automatiskt efter 15 minuter om det inte finns någon aktiv Bluetooth-anslutning, eller om det inte kommer någon ljudsignal genom TV-ingångarna eller Line-in-kontakterna.

Automatiskt val av TV-ljudingång

Model Cinema väljer automatiskt rätt ljudingång, av de tre olika TV-ljudingångarna ( analog, koaxial och optisk ).

Manuellt val av TV-ljudingång

Om du håller in TV i några sekunder så kan du välja mellan de tre olika TV-ingångarna manuellt. Om du håller ned knappen i 3 sekunder, slås det automatiska valet på igen. Om automatiskt TV-ingångsval är inaktiverat så inaktiveras även funktionen för automatisk påslagning.

AUDIO

Total Volume och Voice Enhancement förbättrar din ljudupplevelse i TV-läget. Dessa funktioner stöds inte vid Bluetooth eller Line-in.

Total Volume™

Tryck på för att slå på och av funktionen. dbx-tv * Total Volume är en patenterad ljudteknik som garanterar en trevlig TV-tittarupplevelse, fri från obehagliga volymvariationer orsakade av:

• Högljudd reklam: Volymnivån är högre i många reklamfilmer än det vanliga TV-programmet. Med Total Volume aktiverat behöver du inte justera TV-volymen före och efter reklamfilmer.
• Filmer: Ljudspåret på en DVD eller Blu-ray är skapat för biografer. Ljudnivåskillnaderna mellan tysta och högljudda scener kan vara extrema. Total Volume jämnar ut dessa skillnader, så att du inte behöver justera volymen medan du tittar på filmen.
• TV-tittande på natten: Tysta samtal kan vara svåra att förstå när du tittar på TV med lågt ljud och höga ljudeffekter kan störa grannarna. Total Volume används för att höja volymen på tysta samtal och hålla ljudnivån vid högljudda scenen närmare programmets genomsnittliga nivå, så att du inte behöver justera TV-volymen.

Voice Enhancement (röstförbättring)

Funktionen hjälper dig att förstå samtal bättre. Tryck på 📋 för att slå på eller av denna funktion.

Bas och diskant

Använd och på Model Cinemas fjärrkontroll för att justera bas och diskant.

BLUETOOTH

Mobiltelefoner och datorer med Bluetooth kan anslutas till Model Cinema för att spela upp musik. Mobiltelefonen eller datorn måste ha stöd för Bluetooth A2DP.

Första installation ("parning") med iPhone®

1. Tryck på knappen på fjärrkontrollen. Vänta 20 sekunder, tills Model Cinemas skärm blinkar "PAIR".
2. Välj "Inställningar" på din iPhone ^® . Välj "allmänt/Bluetooth". Slå på Bluetooth. Nya Bluetooth-enheter upptäcks automatiskt. Efter några sekunder kommer "Geneva Cinema (Not Paired)" att visas.
3. Välj "Geneva Cinema". Telefonen ansluts nu till (paras ihop med) Model Cinema.
4. När de är "parade" kan du spela upp musik med din iPhone ^® och lyssna på den med Model Cinema.

Parningsguider för andra enheter och mobiltelefoner

Gå till www.genevalab.com och välj "Support".

Bluetooth-inställningar på en iPhone®

Statusinformation på skärmen

"SRCH": Söker efter tidigare parade enheter.

"CONNECTED": Anslutningen lyckades.

"PAIR": Om Model Cinema inte lyckades upprätta en anslutning inom de första 20 sekunderna kommer den vara i parningsläge i 2 minuter.

Spela upp musik

De flesta telefonerna ansluter till Model Cinema automatiskt efter den första installationen ("parningen").

1. Tryck på -knappen på fjärrkontrollen. Medan Model Cinema ansluter visar skärmen "CONNECTED" i några sekunder.
2. Nu kommer musiken som spelas upp på din mobiltelefon att strömmas till Model Cinema automatiskt.

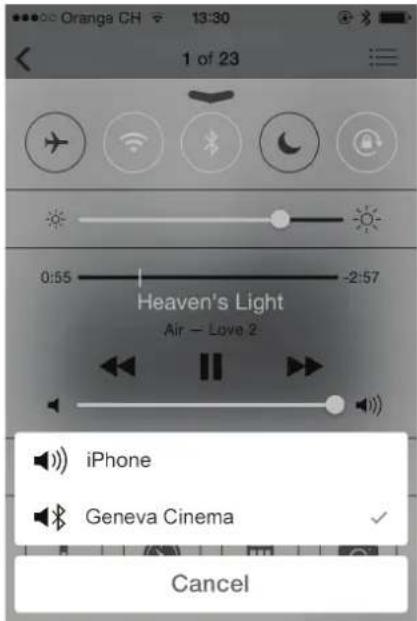

Att välja Bluetooth som ljudutgång (control center i iOS7)

LINE IN

Model Cinema har en ljudingång, Line-in, (3.5 mm stereokontakt) för externa ljudenheter.

1. Anslut ena änden av en 3.5 mm ljudkabel till ljudingången på baksidan av Model Cinema.
2. Anslut sedan den andra änden av kabeln till ljudenheten (hörlurar eller ljudutgång).
3. Tryck på ⒽnE n på fjärrkontrollen.

TV-INSTALLATION

ÖVERSIKT

Kontrollera din TV:s utgångar. Välj en av konfigurationerna nedan, beroende på tillgänglig utgång.

När Model Cinema har slagits på trycker du på TV på Model Cinemas fjärrkontroll. TV-installationen är extremt enkel: Model Cinema väljer rätt TV-ingångar automatiskt. Om TV:n är försedd med både analoga och digitala utgångar rekommenderas digitalt ljud, eftersom det ger den bästa kvaliteten.

TV med digital ljudutgång (optisk/TOSLINK)

1. Anslut en fiberoptisk kabel mellan TV:n (liten fyrkantig kontakt med en röd lampa inuti) och Model Cinema ("OPTICAL"-kontakten).
2. Stäng av TV-högtalarna och använd ljudutgången i stället genom att välja "externa högtalare" i TV:ns installationsmeny.

TV med digital ljudutgång (koaxial/SPDIF)

1. Anslut en ljudkabel mellan TV:n (enkel RCA-kontakt) och Model Cinema ("COAXIAL"-kontakten). Ljudkabeln har enkla RCA-kontakter på båda sidorna.
2. Välj "externa högtalare" i TV:ns installationsmeny.

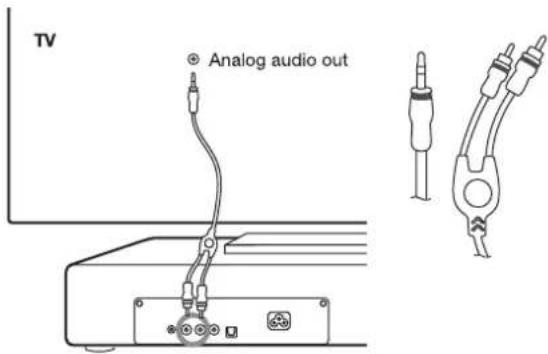

TV med analog ljudutgång

1. Anslut en ljudkabel mellan TV:n (dubbla röda och vita RCA-kontakter eller 3,5 mm kontakt) och Model Cinema ("ANALOG"-kontakten).
2. Välj "externa högtalare" i TV:ns installationsmeny.

TV med hörlursutgång

1. Anslut en ljudkabel mellan TV:ns hörlursutgång (6,35 mm eller 3,5 mm kontakt) och Model Cinema ("ANALOG"-kontakten).

2. Normalt stängs av ljudet i TV-högtalarna av automatiskt när du ansluter en kontakt till hörlursutgången. Om det är fallet behöver du inte ändra några inställningar i TV:n.

TV-INSTALLATION

ANSLUTNING AV DVD-SPELARE, SPELKONSOL OCH ANDRA ENHETER

Ansluta alla videokällor, såsom DVD-spelare, Blu-ray-spelare, spelkonsol eller digitalbox, till din TV. Anslut inte dessa enheter direkt till Model Cinema.

Anslut inte mer än en kabel till de tre TV-ljudingångarna, för att förhindra att de blandas ihop vid automatiskt ingångsval.

FELSÖKNING

Onlinesupport: support.genevalab.com

ALLMÄNT

Hur rengör man högtalarkabinettet?

Kabinettet rengörs med en mjuk, fuktig trasa. Använd en trasa utan slipmedel. Använd inte pappershanddukar eller hushållspapper, eftersom det kan innehålla glasfiber som kan ge repor.

Svag tvållösning kan användas, men aldrig varmvatten. Se till att du inte rör GENEVA-logotypen eller touch-knapparna vid rengöring.

Använd inte rengöringsmedel, polish, vax eller några andra kemikalier, eftersom det kommer att skada lacken.

Hur byter jag batteri i fjärrkontrollen?

1. Skjut in det medföljande stiftet i det lilla hålet i fjärrkontrollens ände. Alternativt kan du använda ändan på ett böjt gem.
2. Tryck in stiftet tills batterifacket rör sig utåt.
3. Byt batteriet ( 3V litium-cell, CR2032 ). Se till att rätt polaritet observeras. (“+”-tecknet på batteriet måste vara på samma sida som “+”-tecknet i batterihållaren ).

Hur stor är energiförbrukningen i standby?

0.35 Watt (när den stängs av via fjärrkontrollen eller strömbrytaren på enheten).

Vilken är den högsta vikten jag kan placera på Model Cinema?

25 kg.

TV

Det kommer inget ljud från TV:n

• Gå till TV:ns installationsmeny, välj "högtalare" och sedan "externa högtalare", använd inte "TV-högtalare".
• Gå till TV:ns installationsmeny, välj "SPDIF/optisk utgång" och sedan "PCM". Välj inte "automatisk" eller "Dolby Digital".

Volymen från TV:n är för låg, jag hör inte mycket

Kontrollera att båda volymen på TV:n och Model Cinema justeras korrekt.

Volymen på TV:n är för hög, jag hör förvrängningar

Det finns ett avancerat förfarande för att justera ingångsnivån. Gå till support.genevalab.com.

Varför har TotalVolume och röstförbättring ingen effekt på ljudet?

TotalVolume och röstförbättring fungerar bara i TV-läget, de stöds inte i lägena Line-In eller Bluetooth.

Varför stänger Model Cinema av sig själv?

Model Cinema har en automatisk funktion för av-/och påslagning. Om det inte skickas något ljud på några minuter kommer den att stänga av sig själy automatiskt. Den här funktionen kan inaktiveras genom att hålla in i tre sekunder.

Kan jag inaktivera funktionen för automatisk påslagning?

Ja. Håll in iknågra sekunder.

Kan jag inaktivera automatiskt val mellan TV:ns ljudingångar?

Ja. Tryck och håll in TV i några sekunder och välj sedan en av de tre ljudingångarna för TV. Om automatiskt TV-ingångsval är inaktiverat så inaktiveras även funktionen för automatisk påslagning.

Varför slås Model Cinema inte på automatiskt när TV:n är påslagen?

I detta fall så är funktionen för automatisk påslagning eller automatiskt val av ljudkälla inaktiverad. Båda funktionerna måste aktiveras för att slå på TV:n automatiskt.

Jag kan höra TV:n, men när jag spelar DVD kan jag inte höra något

Din TV skickar kanske komprimerat ljud ( Dolby Digital / AC3 eller DTS ) via den digitala ljudingången ( koaxial eller optisk ). Model Cinema stöder inte dessa format. Kontrollera att TV:ns inställningar är korrekta: under "ljudutgång" väljer du "uncompressed audio / PCM". "Automatisk" eller "Multichannel 5.1" är felaktiga val.

TV:n är avstängd, men Model Cinema slås på igen automatiskt

Troligtvis finns det fortfarande en ansluten aktiv ljudsignal, som slår på Model Cinema. Se till att du endast ansluter en kabel mellan din TV och Model Cinema.

BLUETOOTH

Hur du återställer Bluetooth

Upp till 8 parade Bluetooth-enheter kan lagras. Gör såhär för att rensa minnet:

1. Välj Bluetooth med hjälp av fjärrkontrollen.
2. Inom 5 sekunder efter att du gått in i Bluetooth-läget håller du in § tills skärmen visar "RESET".
3. Para din mobiltelefon igen.

STÖD

Service och reparation

Om produkten är skadad och behöver reparationer, kontakta din återförsäljare. Besök www.genevalab.com för att hitta en återförsäljare i ditt område.

Garanti

Se de specifika villkoren för ditt land påwww.genevalab.com.

VIKTIGE SIKKERHETSINSTRUKSJONER

TV med digital lydutgang (koaksial/SPDIF)

1. Koble en lydkabel fra TV (enkel RCA-kontakt) til modell Cinema (kontakt "COAXIAL"). Lydkabelen har en enkelt RCA-kontakt i begge ender.
2. Velg "eksterne høyttalere" i TV-oppsettmenyen.
