제품 유형	사운드바
브랜드	GENEVA
모델	Model Cinema
크기 (가로 x 세로 x 깊이)	약 100 x 8 x 10 cm
무게	약 3.5 kg
전원	AC 어댑터 100-240V, 50/60Hz
전력 소비	30W (대기 < 0.5W)
연결성	블루투스 5.0, HDMI ARC, 광 입력, 3.5mm 보조 입력
주요 기능	TV 사운드 증폭, 사운드 모드 (영화, 음악, 야간), 리모컨 포함
유지 관리 및 청소	부드럽고 마른 천으로 닦으십시오. 연마제 사용 금지.
안전	습기에 노출 금지, 장치를 열지 마십시오, 뇌우 시 전원 분리
예비 부품 및 수리 가능성	부품 및 수리는 GENEVA 고객 서비스에 문의
박스 구성	사운드바, 리모컨, HDMI 케이블, 광 케이블, AC 어댑터, 사용 설명서
보증	2년
작동 온도	10°C ~ 35°C

자주 묻는 질문 - Model Cinema GENEVA

사운드바를 TV에 어떻게 연결하나요?

제공된 HDMI 케이블을 사용하여 사운드바와 TV의 HDMI ARC 포트에 연결하십시오. 광 케이블 또는 블루투스 연결을 사용할 수도 있습니다.

TV 리모컨으로 볼륨을 어떻게 조절하나요?

사운드바가 HDMI ARC로 연결된 경우 TV 설정에서 CEC를 활성화하십시오. 그러면 TV 리모컨이 사운드바의 볼륨을 제어합니다.

사운드바가 켜지지 않습니다. 어떻게 해야 하나요?

AC 어댑터가 제대로 연결되어 있고 콘센트가 작동하는지 확인하십시오. 사운드바 뒷면의 전원 버튼이나 리모컨을 누르십시오.

블루투스 모드로 어떻게 전환하나요?

리모컨의 소스 버튼을 눌러 블루투스를 선택하십시오. 장치에서 블루투스를 활성화하고 목록에서 'GENEVA Model Cinema'를 선택하십시오.

소리가 왜곡되거나 작습니다. 어떻게 개선하나요?

사운드바와 TV의 볼륨 레벨을 확인하십시오. 사운드바를 초기화해 보십시오(전원을 끄고 30초 동안 분리). 리모컨을 통해 사운드 모드(영화, 음악, 야간)를 조정하십시오.

유니버설 리모컨을 사용할 수 있나요?

예, GENEVA 코드 또는 HDMI CEC를 지원하는 경우 가능합니다. 프로그래밍은 유니버설 리모컨 설명서를 참조하십시오.

사운드바를 어떻게 청소하나요?

부드럽고 마른 천을 사용하십시오. 절대 액체를 직접 뿌리지 마십시오. 화학 제품을 피하십시오.

야간 모드가 있나요?

예, 리모컨의 야간 버튼을 누르십시오. 이 모드는 저주파를 줄여 방해하지 않습니다.

소리가 이미지보다 늦는 경우 어떻게 해야 하나요?

TV의 오디오 설정을 확인하십시오: 모든 오디오 처리를 비활성화하십시오. 일부 TV에서는 오디오 지연(립싱크)을 0으로 설정하십시오.

예비 부품은 어디서 찾을 수 있나요?

웹사이트 또는 전화를 통해 GENEVA 애프터 서비스에 문의하십시오. 참조 번호는 사용 설명서에 있습니다.

사용 설명서 Model Cinema GENEVA

화재 혹은 전기 접촉 사고를 피면하기 위해 본 제품을 비에 짓시거나 습기가 있는 곳에 방치해서는 안됩니다.

감전 위험을 최소화하기 위해 뚜껑(혹은 뒤쪽 뚜껑)을 열지 마십시오. 왜냐하면 내부에 소비자들이 수리 불가능한 부속품이 내장되어

중요한 안전제시

1. 본 설명서를 꼭 읽으십시오.
2. 본 설명서를 잘 보관하십시오.
3. 모든 경고에 유의해 주십시오.
   4.사용법을 따라 주십시오.
4. 본 기기를 물 근처에서 사용하지마십시오.
5. 마른 천으로만 닦아주십시오.
6. 모든 통풍구는 막지 마십시오. 제조회사의 설명서에 따라 설치를 하십시오.
7. 라디에이터, 히터, 스토브 또는 앱프를 내장한 기구 근처에는 설치를 하지마십시오.
8. 안전의 목적으로 극성화되거나 접지가 된 플러그를 해제하지 마십시오. 극성이 있는 플러그의 두 날은한 쪽이 다른 한쪽보다 넓습니다. 그라운딩타입 플러그는 두개의 날과 세번째 그라운딩 갈퀴가 있습니다. 넓은날 또는 세번째 그라운딩칼퀴는 여러분의 안전을 위해 제공되는 것이므로만일제공되는 플러그가 사용하고자하는곳의 콘센트에맞지 않다면 전기기술자에게 문의하여 적합한 콘센트로 교체를 하십시오.

9. 전원케이블이 밝히거나 찍히지 않도록 주의하시고 특히 플러그 부분과콘센트 부분은 기기에서 나오는곳이 집히거나놀리지 않도록 주의하여보호하시기 바랍니다.

10. 제조자가 지정한 부속품/악세사리만 사용하십시오.

11. 카트, 스탠드, 삼각대, 브라킷 또는 기기에 적합하도록 제작된 테이블 또는 기기와 함께 판매하는 것을 사용하시고, 카트를 사용하여 이동할 때에는 뒤집어져 기기에 상해가 가지않도록 주의하여 사용하십시오.

1. 천둥번개가 칠 때나 장시간 기기를사용하지 않으실 때에는전원 플러그를 Effective 두십시오.

2. 인증된 서비스 기사에게만 서비스를 의뢰하시고 전원코드또는 플러그가손상되었을 때, 기기내부에 물이나 이물질이들어 갔을 때 또는 기기가 비나 습기에 노출이 되었을때, 기기가 정상적으로 동작을 하지않거나 기기를 떨어뜨렸을 경우 등어떠한 손상이라도 발생하면 서비스 기사에게 수리를의뢰하십시오.

리모컨배터리 : 어린이가 리모컨배터리에 접촉하지 않도록 주의하며 만 일 잘못된 처리방법은 화재 혹은 화상을 입을수 있으므로 충전, 분해 및 212°F (100°C) 이상 온도에서 가열해서는 절대 안된다. 반드시 지정 브랜드 모델의 배터리 (CR2032리튬버튼배터리, 3V)로 교체하여 사용해야 만 된다.

화상을 입을수 있으므로 배터리를 함부로 삼켜서는 안되며

본 제품에는 단추형 배터리가 내장되어 있습니다. 만일 단추형 배터리를 삼킬 경우, 2시간내에 내부 장기의 엄종한 화상을 초래하거나 사망에까지 이를 위험성이 있습니다.

하여 어린이들의 새로운 배터리와 낮은 배터리 접촉을 금지키켜야 합니다.

만일 배터리 뚜컵을 잘 닫지 않을 경우에는 사용을 금지하며 반드시 어린이들의 손에 닫지 않은 곳에 보관하기 바랍니다.

만일 배터리를 삼키거나 혹은 신체 일부 내장 기관에 접촉되었을 경우에는 의사의 치료를 받아야 합니다.

통풍: 본제품 뒤면의 통풍구를 막아서는 안됩니다. 예를 들어 Geneva오디오 기기는 벽면에 가까운 곳 혹은 열 발산 효율이 낮은 커튼 앞쪽을 피면하여 주세요.

Geneva오디오 기기위에 앉거나 기대서는 안됩니다 : Geneva오디오기기에 기대서는 안되며 어떤 상황하에서도 본 제품위에 앉아서는 안됩니다.

청력 손상을 피면하여 주세요: 장기간 음악 소리를 아주 크게 하면 영구적인청력 손상을 입을수 있습니다.

라벨위치: 본 제품의 라벨 및 안전 관련 표시는 뒤판에 있습니다.

사용환경온도: 아래에 서술하는 환경온도범위에서 본제품사용을 권장합니다.41-95화씨(5-35섭씨).

접지보호. 본 제품을 반드시 접지 보호의 전원 콘센트에 연결시켜야 합니다.

허가 서류

Bluetooth®글자와 상표는 Bluetooth SIG, Inc의 소지하고 있는 등록 상표이다.

© 2013 G-Lab GmbH.

저작권보호법에 근거하여 G-Lab GmbH의 서면동의를 거지지 않으면 본 설 명서의 내역을 전부 혹은 일부를 복사할 수 없다.

Geneva®은 G-Lab GmbH의 등록상표이다.

시작하기

ModEI cinEMa 에 관하여

Model Cinema는 다음과 같은 오디오 소스를 지원한다:

• TV (아날로그, coaxial, 광 입력)
- Bluetooth
- 외부 기기 (아날로그 오디오 입력)

Model Cinema는 다음과 같은 기능을 갖는다:

• 세 개의 다른 TV 오디오 입력 자동 선택
• 자동 전원-on
• 자동 전원-off
• 리모컨을 사용하지 않으면 디스플레이가 자동으로 어두워짐

이러한 오디오 기능들이 청취 환경을 향상시킨다:

• Total Volume™ 기술을 사용하여 오디오 볼륨 자동 조정
• 대화를 더 잘 이해하게 해주는Voice Enhancement(음성 향상)
  -매우 광범위한 스테레오 재생

I Model Cinema에 전원을 연결한다.

뒤쪽에서, AC 전원 코드를 AC 전원 입력(1)에 연결한 다음, 전원 콘센트(2)에 연결한다.

II Model Cinema에 TV 를 연결한다.

Model Cinema 의 상단에 TV를 놓는다. 다음, TV 오디오 출력(3) (광, 동축 또는 아날로그 오디오)을 Model Cinema (4)에 연결한다.

(자세한 내용은, "TV 설정" 챔터를 참조하십시오.)

III TV를 컨다.

리모컨을 사용하여 TV 전원을 캨다. 이제 Model Cinema가 자동으로 켜진다. 또한, 자동으로 올바른 오디오 입력 커넥터를 선택한다.

ModEl cinEMa 사용하기

리모컨

고급 기능 (키를 3초간 누른다)

자동 전원 ON과 자동 선택기능을 비활성/활성화 시킵니다.
tv 수동으로 TV 입력 선택

터치 키

디스플레이 상에 다음과 같은 터치 키가 있습니다:

전원 On / Off

+ 볼륨 업

뒷면에 있는 커넥터

• 볼륨 다운
  M 오디오 소스 변경: TV, Bluetooth, Line In

일반 조작

일단 TV를 Model Cinema에 연결한 후에, Model Cinema조작을 시작할 수 있다. Model Cinema가 자동으로 On / Off 되기 때문에, 오디오 설정 ( 볼륨, 저음, 고음, Total Volume, Voice Enhancement ) 만 사용자가 조절하면 됩니다.

TV의 오디오를 들으려면 리모컨에서 TV를 누른다.

볼륨 변경하기

볼륨을 제어할 수 있는 몇 가지 방법이 있다:

• TV 셋톱 박스 또는 위성 수신기의 볼륨 조절 사용하기. 이 경우, Model Cinema 리모컨을 통해 적절한 최대 볼륨을 선택한 다음, 셋톱 박스 리모컨을 사용하도록 한다.
• Model Cinema 리모컨의 볼륨 제어를 사용한다.
• 디스플레이 상의 볼륨 제어를 사용한다.

자동 전원-On

TV가 켜져 있는 경우, 세 개의 TV 입력 커넥터 중 하나에서 오디오 신호를 받는 즉시, Model Cinema의 전원이 자동으로 켜진다.

자동 전원-Off

Bluetooth 연결이 없거나, TV 입력 또는 Line-in 커넥터에 오디오 신호가 없는 경우, 15분 후 자동으로 Model Cinema의 전원이 꺼진다.

TV 오디오 입력 자동 선택

Model Cinema는 세 개의 다른 TV 오디오 입력(아날로그, 동축 및 광학)에서 올바른 오디오 입력을 선택한다.

TV 오디오 입력 수동 선택

몇 초 동안 TV 를 누르고 있으면, 세 개의 다른 TV 입력을 수동으로 선택할 수 있다. 만일 버튼을 3초이상 누르고 있으면, 자동 선택기능이 다시 켜집니다. 자동 TV 입력 선택이 비활성화되면, 자동 전원-On 기능도 비활성화된다.

오디오

Total Volume 및 Voice Enhancement는 TV 모드에서 오디오 환경을 향상시킨다. 이 기능들은 Bluetooth 또는 Line-in에서는 지원되지 않는다.

Total Volume™

Total Volume 기능을 켜고 끼려면 Total Volume을 누른다. dbx-tv® Total Volume은 다음에 의한 소리 변화에 영향을 받지 않고 TV 시청을 즐길 수 있도록 보장해주는 특허 받은 오디오 기술이다:

-시끄러운 광고: 많은 광고의 소리 세기는 대게 일반 TV 프로그램보다 더 크다. Total Volume은 광고 전후에 TV 불룸을 줄일 필요가 없도록 해준다.
- 영화: DVD 또는 Blu-ray의 오디오 트랙은 극장용으로 제작된다. 조용하고 시끄러운 소리 세기 차이가 극심할 수 있다. Total Volume은 그러한 소리 세기 차이의 균형을 잡아주기 때문에 사용자가 영화를 보는 동안 볼륨을 조절할 필요가 없다.
- 야간 TV 시청: 낮은 레벨에서 TV를 볼 때 조용한 대화는 이해하기 어려울 수 있고, 큰 소리는 이웃을 방해할 수 있다. Total Volume은 조용한 말의 불률을 높여주고 큰 소리의 에피소드는 프로그램의 평균 소리 세기에 가깝게 유지해주기 때문에 TV 불률을 조절할 필요가 없다.

Voice Enhancement (음성 향상)

이 기능은 대화를 더 잘 이해하는데 도움이 된다. 이 기능을 켜고 끄려면 📊️를 누른다.

저음 및 고음

저음과 고음을 조절하려면, Model Cinema 리모컨에서 사용하도록 한다.

BluEtooth

Bluetooth 기능이 있는 휴대 전화 및 컴퓨터는 Model Cinema에 연결할 수 있고, 음악을 재생할 수 있다. 휴대 전화나 컴퓨터가 반드시 Bluetooth A2DP를 지원해야 한다.

iPhone®과 초기 설정 ("페어링")

1. 리모컨에서 [B]키를 누른다. Model Cinema 디스플레이에 "PAIR"가 깜畅销일 때까지 20초간 기다린다.
2. iPhone ^® 에서 "Settings"를 선택하고, "General / Bluetooth"를 선택하여, Bluetooth를 켜다. 새로운 Bluetooth 기기가 자동으로 탐색되고, 몇 초 후 "Geneva Cinema ( Not Paired )"가 표시된다.
3. "Geneva Cinema"를 선택한다. 휴대 전화가 이제 Model Cinema에 연결(페어링)되어 있다.
4. "페어링"되면, iPhone®에서 음악을 재생하고, Model Cinema에서 들을 수 있다.

다른 기기와 휴대 전화 페어링 가이드

www.genevalab.com를 방문하여 "Support"를 선택하십시오.

iPhone®에서 Bluetooth 설정

디스플레이의 상태 정보

"SRCH": 이전에 페어링된 기기를 검색

"CONNECTED": 성공적으로 연결됨

"PAIR": Model Cinema가 첫 20초 내에 연결 설정을 성공하지 못하면, 페어링 모드에서 2분 동안 계속 연결을 시도한다.

음악 재생

초기 설정("페어링) 후 대부분의 휴대 전화는 Model Cinema에 자동으로 연결한다.

1. 리모컨에서 키를 누른다. Model Cinema가 연결되면, 디스플레이는 몇초 동안 "CONNECTED" 를 표시한다.
2. 이제 휴대 전화에서 재생되는 음악이 Model Cinema.에 자동으로 스트리밍된다.

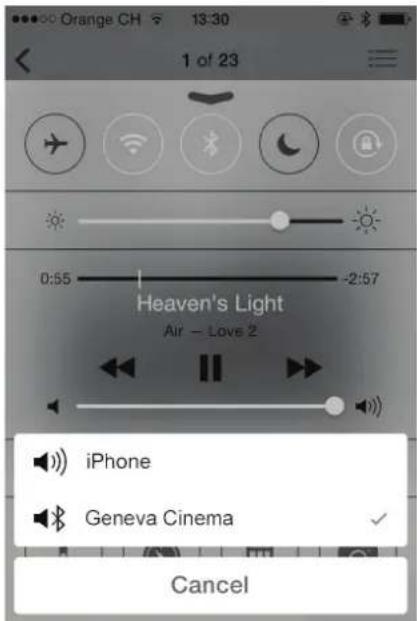

오디오 출력(of iOS7의 control center)으로 Bluetooth 선택하기

linE in

Model Cinema에는 외부 오디오 기기를 위한 Line-in 입력 (3.5 mm 스테레오 커넥터) 이 있다.

1. 3.5 mm Line-In 케이블 한쪽 끝을 Model Cinema 뒷면의 Line-In 커넥터에 연결한다.
2. 다음,케이블의 반대 쪽 끝을 오디오 기기(헤드폰 또는 Line-Out 커넥터)에 연결한다.
   3.리모컨에서 LINE IN을 누른다.

TV 설정

개요

TV 출력 커넥터를 확인한다. 사용 가능한 커넥터에 따라, 아래 구성 중 하나를 선택한다.

Model Cinema가 켜지면, Model Cinema 리모컨에서 TV를 누른다. TV 설정은 매우 간단하다: Model Cinema가 자동으로 적합한 TV 입력을 선택한다. TV에 아날로그 및 디지털 오디오 출력이 모두 있는 경우, 최상의 오디오 품질을 보장하기 위해 디지털 오디오가 권장된다.

디지털 오디오 출력을 갖는 TV (광학 / TOSLINK)

1. TV(내부에 적색등이 있는 소형 사각형 커넥터)에서 광섬유 케이블을 Model Cinema(커넥터 "OPTICAL")로 연결한다.
2. TV 스피커에서 오디오 출력 커넥터로 오디오 출력을 변경하려면, TV 설정 메뉴에서 "External Speakers"를 선택해야 한다.

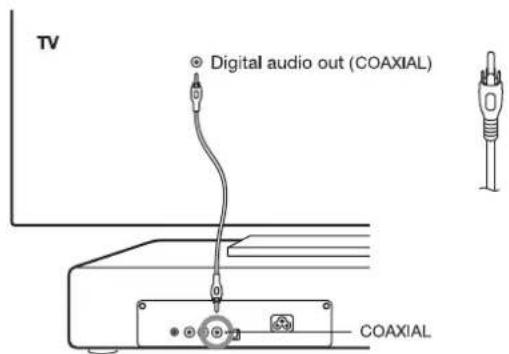

디지털 오디오 출력을 갖는 TV (동축 / SPDIF)

1. TV(단일 RCA 커넥터)에서 오디오 케이블을 Model Cinema (커넥터 "COAXIAL")로 연결한다. 오디오 케이블은 양쪽에 단일 RCA 커넥터가 있다.
2. TV 설정 메뉴에서 "External Speakers"를 선택한다.

아날로그 오디오 출력을 갖는 TV

1. TV ( 듀얼 레드&화이트 RCA 커넥터 또는 3.5mm 커넥터 ) 에서 오디오케이블을 Model Cinema ( 커넥터 "ANALOG" )로 연결한다.
2. TV 설정 메뉴에서 "External Speakers"를 선택한다.

헤드폰 출력을 갖는 TV

1. TV 헤드폰 출력 (6.35mm 또는 3.5mm 커넥터)에서 오디오 케이블을 Model Cinema (커넥터 "ANALOG")로 연결한다.

2. 커넥터를 헤드폰 출력에 삽입하는 경우, 일반적으로 TV 스피커의 오디오가 자동으로 꺼진다. 이 경우, TV에서 설정을 변경할 필요가 없다.

TV 설정

DVD 플레이어, 게임 콘솔 및 다른 기기 연결하기

DVD 플레이어, BLURAY 플레이어, 게임 콘솔이나 셋톱 박스를 TV에 연결한다. 이 기기들을 MODEL CINEMA로 직접 연결하면 안 된다.

자동 입력 선택의 혼합을 방지하기 위해 세 개의 TV 오디오 입력에 하나 이상의 케이블을 연결하지 마십시오.

문제 해결

온라인 지원:support.genevalab.com

일반

스피커 캐비닛 청소 방법

캐비닛은 물에 적신 천으로 청소해야 한다. 굳힘을 유발하지 않는 천만 사용해야 한다. 종이 타월 (가정용 종이) 은 스크래치를 남기는 유리 섬유를 포함하고 있기 때문에 사용하면 안 된다.

연싱 비水墨물을 사용할 수 있지만, 뜨거운 물은 안 된다. 청소 시, GENEVA 로고와 터치 키를 건드리지 않도록 한다.

캐비닛 페인트에 손상을 주는 가정용 세제, 광택제, 왁스 또는 기타 다른 화학 물질을 사용하면 안 된다.

리모컨 배터리 교체 방법

1. 배송 패키지에 포함되어 있는 핀을 리모컨 단부에 있는 작은 구멍으로 밀어 넣는다.
   또는, 구부러진 종이 클립 끝 부분을 사용해도 된다.
   2.배터리 함이 외부로 나올 때까지 핀을 안쪽으로 민다.
2. 배터리를 교체한다 (3V 리튬 전지, CR2032). 올바른 극성이 관찰되는지 확인한다. 배터리의 "+" 표시는 배터리 홀더의 "+"와 동일한 면에 있어야 한다.

대기 모드에서의 전력 소비

0.35 Watt (리모컨이나 장치의 상단에 있는 전원 키를 통해 전원이 꺼진 경우).

Model Cinema 위에 올려 둘 수 있는 최대 중량

25 kg.

tv

TV에 오디오가 없는 경우

• TV 설정 메뉴를 확인하고, "Speaker Selection"에서 "External Speakers"를 선택하여, "TV speakers"를 사용하지 않는다.
• TV 설정 메뉴를 확인하고, "SPDIF/optical output"에서 "PCM"를 선택한다. "automatic" 또는 "Dolby Digital"를 선택하지 않는다.

TV 볼륨이 너무 낮아서 잘 들리지 않는 경우

TV와 Model Cinema의 볼륨이 모두 제대로 조절되었는지 확인한다.

TV 봄륨이 너무 높아서 음질이 왜곡되게 들리는 경우

입력 게인을 조정하는 고급 절차가 있다. (support.genevalab.com를 방문하십시오.)

TotalVolume 및 Voice enhancement가 오디오에 효과 없는 경우

TotalVolume 및 Voice enhancement는 TV 모드에서만 작동하고, Line-In 또는 Bluetooth 모드에서는 지원되지 않는다.

Model Cinema가 자체적으로 끼지는 이유

Model Cinema에 자동 전원 On/Off 기능이 있다. 몇 분 동안 오디오 입력이 없으면, 자동으로 꺼진다. ★를 3초 동안 눌러서 이 기능을 비활성화 할 수 있다.

자동 전원-On 기능을 비활성화 할 수 있는가?

있다. 몇 초 동안 물 누른다.

TV 오디오 입력의 자동 소스 선택을 비활성화 할 수 있는가?

있다. 몇 초 동안 콜 누른 다음, TV를 통해 세 개의 TV 오디오 입력 중 하나를 선택한다. 자동 TV 입력 선택이 비활성화되면, 자동 전원-On 기능도 비활성화된다.

TV가 켜져 있을 때 Model Cinema가 자동으로 켜지지 않는 이유

자동 전원-on 기능이 비활성화 되었거나 자동 오디오 소스 선택이 비활성화 되었다. TV의 전원을 자동으로 켜기 위해서는 이 두 기능이 반드시 활성화 되어야 한다.

TV를 들을 수 있지만, DVD를 재생할 때 아무 소리도 나지 않는다

TV가 디지털 오디오 입력 (동축 또는 광학) 을 통해 압축된 오디오 (Dolby Digital/AC3 또는 DTS) 를 전송해서 그런 오류가 발생할 수 있다. Model Cinema가 이러한 형식들을 지원하지 않는다. TV의 설정이 올바른지 확인한다: "audio output"이 uncompressed audio / PCM"를 선택. "Automatic" 또는 "Multichannel 5.1 output"은 잘못된 선택이다.

TV가 꺼져 있지만, Model Cinema는 자체적으로 다시 켜진다

Model Cinema의 전원을 켜는, 활성화된 오디오 신호가 연결되어 있을 가능성이 크다. TV에서 하나의 케이블만 Model Cinema로 연결해야 한다.

BluEtooth

Bluetooth 리셋 방법

최대 8개의 페어링된 Bluetooth 기기를 저장할 수 있다. 메모리를 정리하려면, 다음을 수행해야 한다:

1.리모컨을 사용하여 Bluetooth를 선택한다.
2. Bluetooth 모드 선택 후 5초 내에, 디스플레이에 "RESET"가 나타날 때까지 *를 누르고 있는다.
3. 휴대 전화를 다시 페어링한다.

서포트

서비스와 수리본

제품의 파손으로 수리가 필요시에는 판매점에 연락하며 또 genevalab.com 사이트를 방문하여 알맞은 판매점을 찾을 수 있습니다.

유지보수

본 제품의 소유 나라에서의 세부적인 보수 조항은 www.genevalab.com 을 참조하십시오.
