Tipo di prodotto	Barra sonora
Marchio	GENEVA
Modello	Model Cinema
Dimensioni (L x A x P)	Circa 100 x 8 x 10 cm
Peso	Circa 3,5 kg
Alimentazione	Adattatore di rete 100-240 V, 50/60 Hz
Consumo elettrico	30 W (standby < 0,5 W)
Connettività	Bluetooth 5.0, HDMI ARC, ingresso ottico, ingresso ausiliario 3,5 mm
Funzioni principali	Amplificazione del suono TV, modalità audio (cinema, musica, notte), telecomando incluso
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non esporre all'umidità, non aprire l'apparecchio, scollegare in caso di temporale
Ricambi e riparabilità	Contattare il servizio clienti GENEVA per ricambi e riparazioni
Contenuto della confezione	Barra sonora, telecomando, cavo HDMI, cavo ottico, adattatore di rete, manuale d'uso
Garanzia	2 anni
Temperatura di funzionamento	10 °C a 35 °C

Domande frequenti - Model Cinema GENEVA

Come collegare la barra sonora al televisore?

Utilizza il cavo HDMI in dotazione e collegalo alla porta HDMI ARC della barra e del televisore. Puoi anche utilizzare un cavo ottico o la connessione Bluetooth.

Come regolare il volume con il telecomando TV?

Se la barra è collegata tramite HDMI ARC, attiva CEC nelle impostazioni TV. Il telecomando TV controllerà quindi il volume della barra.

La barra sonora non si accende. Cosa fare?

Verifica che l'adattatore di rete sia ben collegato e che la presa funzioni. Premi il pulsante di accensione sul retro della barra o sul telecomando.

Come passare alla modalità Bluetooth?

Premi il tasto Source del telecomando fino a selezionare Bluetooth. Attiva il Bluetooth sul tuo dispositivo e seleziona 'GENEVA Model Cinema' nell'elenco.

Il suono è distorto o debole. Come migliorare?

Controlla i livelli di volume sulla barra e sul televisore. Prova a reimpostare la barra (spegnila, scollega per 30 secondi). Regola le modalità audio (cinema, musica, notte) tramite il telecomando.

Posso usare un telecomando universale?

Sì, se supporta i codici GENEVA o HDMI CEC. Consulta il manuale del telecomando universale per la programmazione.

Come pulire la barra sonora?

Utilizza un panno morbido e asciutto. Non applicare mai liquidi direttamente. Evita prodotti chimici.

C'è una modalità notte?

Sì, premi il tasto Notte del telecomando. Questa modalità riduce le basse frequenze per non disturbare.

Cosa fare se il suono è in ritardo rispetto all'immagine?

Controlla le impostazioni audio del tuo TV: disattiva qualsiasi elaborazione audio. Su alcuni TV, imposta il ritardo audio (sync lip) a zero.

Dove trovare i ricambi?

Contatta il servizio post-vendita GENEVA tramite il loro sito web o per telefono. I riferimenti sono nel manuale.

MANUALE UTENTE Model Cinema GENEVA

ManualE dEll'utEntE-italiano 33

handlEiding-nEdErlands 41

1. Leggere le seguenti istruzioni.
2. Conservare le seguenti istruzioni.
3. Seguire tutte le avvertenze
4. Seguire tutte le istruzioni
5. Non utilizzare questo apparecchio vicino all'acqua.
6. Pulire l'apparecchio utilizzando esclusivamente un panno asciutto.
7. Non ostruire le griglie di aerazione. Installare l'apparecchio attenendosi alle istruzioni fornite dal produttore.
8. Non installare vicino a sorgenti di calore come termosifoni, bocchette di diffusione di aria calda, stufe o altre apparecchiature (amplificatori inclusi) che producano calore.
9. Non modificare le spine polarizzate o con messa a terra. Le spine polarizzate hanno due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di terra. La lama larga o il terzo polo servono per la sicurezza dell'utilizzatore. Se la spina fornita non è adatta alla propria presa, consultare un elettricista per la sostituzione della spina.
10. Non calpestare o schiacciare il cavo di alimentazione, specialmente in prossimità di spine, prese di apparecchi per uso domestico e del punto di uscita dall'apparecchio.
11. Utilizzare esclusivamente accessori raccomandati dal produttore.
12. Utilizzare esclusivamente con carrelli, supporti treppiedi mensole specificati dal produttore o venduti unitamente all'apparecchio. Se si utilizza un carrello, prestare attenzione durante lo spostamento combinato del carrello e dell'apparecchio, per evitare il verificarsi di danni dovuti ad eventuale ribaltamento.
13. Staccare la spina in caso di temporale o quando si prevede di non utilizzare l'apparecchio per periodi prolungati.
14. Rivolgersi esclusivamente a personale qualificato. L'intervento di personale di assistenza qualificato è richiesto in presenza di qualsiasi tipo di danno all'apparecchio ( ad esempio, in caso di danneggiamento del cavo di alimentazione, qualora liquidi o oggetti siano stati introdotti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, non funziona correttamente o ha subito un urto).
15. Non installare l'apparecchio in uno spazio ristretto o incassato, come il vano di una libreria o altro ripiano analogo. Assicurarsi che l'apparecchio sia sempre ben ventilato, evitando di coprire le griglie di aerazione con oggetti quali giornali, tovaglie, tende ecc.
16. ATTENZIONE: prima d'installare o utilizzare l'apparecchio, leggere le informazioni elettriche e di sicurezza riportate sul fondo dell'apparecchio.
17. ATTENZIONE: per evitare rischi di incendio o shock elettrico, non esporre l'apparecchio alla pioggia o all'umidità, né a gocciolio o spruzzi d'acqua. Non appoggiare sull'apparecchio oggetti contenenti liquidi ( ad esempio, vasi ).
18. ATTENZIONE: rischio di esplosione in caso di sostituzione non corretta delle batterie. Sostituire le batterie solo con altre identiche o di tipo analogo.
19. ATTENZIONE: non esporre la batteria (o le batterie o il pacco batterie) a calore eccessivo (raggi solari, fiamme ecc.).
20. ATTENZIONE: L'adattatore ad alimentazione diretta viene utilizzato come dispositivo di scollegamento, che sarà sempre pronto all'uso.
21. Corretto smaltimento: questo simbolo indica che l'apparecchio non dev'essere smaltito insieme agli altri rifiuti domestici.

Batterie del telecomando: tenere la batteria del telecomando lontano dalla portata dei bambini. L'uso improprio potrebbe essere causa di incendio o ustioni chimiche. Non ricaricare, smontare, esporre a temperature superiori a 100°C (212°F). Sostituire la batteria soltanto con una del tipo e con il numero di modello corretto (pila al litio a bottone CR2032, 3 V).

G-Lab GmbH dichiara che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 1999/5/CE. La dichiarazione di conformità può essere consultata su richiesta a G-Lab GmbH, Zurigo, Svizzera o su http://genevalab.com.

CE0979

Il presente prodotto deve essere riciclato. I prodotti recanti questo simbo- lo NON devono essere gettati assieme alla normale spazzatura domestica. Alla fine del ciclo di vita del prodotto, questo dev'essere portato in un centro di raccolta specificamente destinato al riciclaggio dei apparecchi elettrici ed elettronici. Le autorità locali sapranno senz'altro fornire maggiori informazioni concernenti i punti di raccolta e restituzione.

La Direttiva Europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (Direttiva RAEE) ha lo scopo di ridurre in modo considerev-

ole la quantità di rifiuti destinata alla discariche, riducendone di conseguenza l'impatto ambientale sul pianeta e sulla salute umana. Agire in modo responsabile e provvedere al riciclaggio dei prodotti usati. Nel caso in cui il prodotto sia ancora utilizzabile, valutare la possibilità di darlo via o venderlo.

Pile scariche: Provvedere allo smaltimento delle pile usate in maniera appropriata, secondo quanto prescritto dalle leggi locali. Non gettare le pile nel fuoco.

Geneva ^® es una marca registrada de G-Lab GmbH. Apple, iPod, iPhone and iPad are trademarks of Apple Computer, Inc. registered in the U.S. and other countries. La marca Bluetooth ^® y sus logos son marcas comerciales de Bluetooth SIG, Inc. ©2012 G-Lab GmbH. Todos los derechos reservados. Bajo la ley de propiedad intelectual, este manual no podrá ser copiado, en su totalidad ni en parte, sin el previo consentimiento por escrito de G-Lab GmbH. Il marchio registrato EmbracingSound ^® è di proprietà di Embracing Sound Experience AB. Total Volume ^™ and dbx-tv ^® is a registered trademark of THAT Corporation.

PER INIZIARE

INFORMAZIONI SU MODEL CINEMA

Model Cinema supporta le seguenti fonti radio:

• TV (ingressi analogico, coaxial, ottico)
- Bluetooth
- Dispositivi esterni (ingresso audio analogico)

Model Cinema dispone delle seguenti funzioni:

• Selezione automatica di tre differenti ingressi audio TV
  • Accensione automatica
• Spegnimento automatico
• Il display si oscura automaticamente se non si usa il telecomando

Queste caratteristiche audio migliorano l'esperienza di ascolto:

• Adattamento automatico del volume audio utilizzando la tecnologia Total Volume™
• Voice Enhancement ( Miglioramento della voce ) per capire meglio le conversazioni
  • Riproduzione stereo molto ampia

I Collegare l'alimentazione a Model Cinema

Sul lato posteriore, collegare il cavo di alimentazione AC all'ingresso di alimentazione AC (1) e poi alla presa a parete (2).

II Collegare il televisore a Model Cinema

Posizionare il televisore sopra Model Cinema. Poi collegare l'uscita audio del televisore (3) (audio ottico, coassiale o analogico) a Model Cinema (4).

Per ulteriori dettagli, consultare il capitolo "Configurazione del televisore".

III Accendere il televisore

Utilizzare il telecomando per accendere il televisore. Model Cinema si accenderà automaticamente. Inoltre, selezionerà automaticamente il connettore in ingresso audio corretto.

UTILIZZO DI MODEL CINEMA

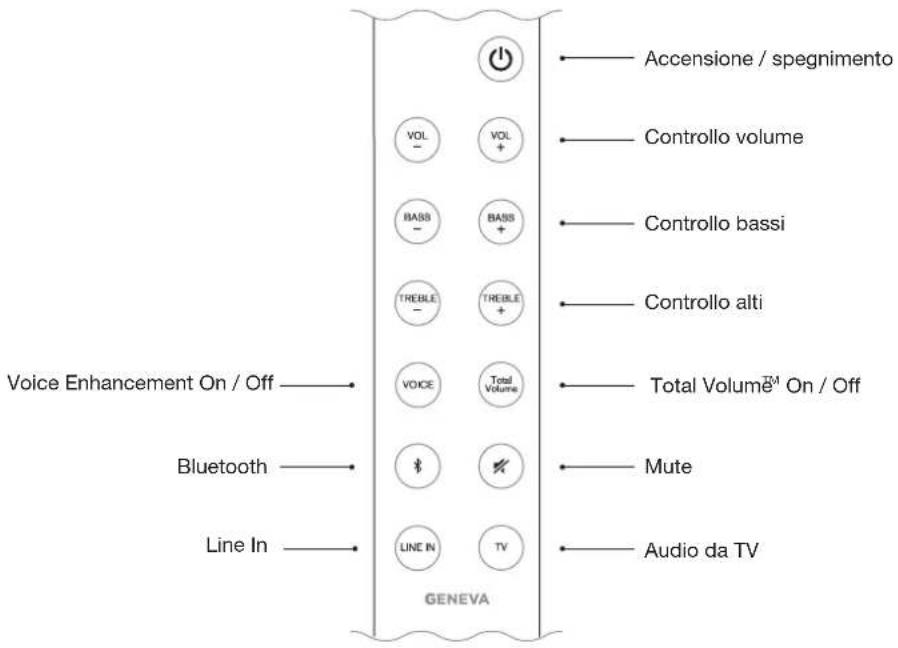

TELECOMANDO

Funzioni avanzate (tenere premuto il tasto per 3 sec)
Disabilita/abilita la funzione di accensione automatica.
tv Seleziona manualmente gli ingressi TV.

TASTI A SFIORAMENTO

Sopra il display sono presenti i seguenti tasti a sfioramento:

Accensione / spegnimento
+ Alza volume

• Abbassa volume
  M Commuta fra le sorgenti audio: TV, Bluetooth, Line-in

CONNETTORI POSTI SUL RETRO

Funzionamento normale

Una volta collegato il televisore a Model Cinema, è possibile mettere in funzione Model Cinema. Poiché Model Cinema si accende e spegne automaticamente, è necessario solamente personalizzare le impostazioni audio ( volume, bassi, alti, Total Volume, Voice Enhancement ).

Premere TV sul telecomando per ascoltare l'audio dal televisore.

Cambiare volume

Ci sono alcuni modi per controllare il volume:

• Utilizzare il controllo volume del decoder del televisore o del ricevitore satellitare. In questo caso, selezionare un volume massimo ragionevole mediante il telecomando Model Cinema, poi utilizzare il telecomando del decoder.
• Utilizzare i controlli volume del telecomando Model Cinema.
• Utilizzare i controlli volume sopra il display.

Accensione automatica

Se il televisore è acceso, Model Cinema si accenderà automaticamente, non appena c'è un segnale audio su uno dei tre connettori in ingresso TV.

Spegnimento automatico

Model Cinema si spegnerà automaticamente dopo 15 minuti se non c'è connessione Bluetooth attiva, o se non c'è segnale audio all'ingresso TV o ai connettori Line-in.

Selezione automatica dell'ingresso audio TV

Model Cinema seleziona automaticamente l'ingresso audio corretto fra i tre diversi ingressi audio TV (analogico, coaxial e ottico).

Selezione manuale dell'ingresso audio TV

Se si tiene premuto per alcuni secondi, è possibile selezionare manualmente i tre diversi ingressi TV. Se si tiene premuto il tasto per almeno 3 secondi, la selezione automatica viene riattivata. Se la seleziona automatica ingresso TV è disabilitata, è disabilitata anche la funzione di accensione automatica.

AUDIO

Total Volume e Voice Enhancement migliorano l'esperienza audio in modalità TV. Queste funzioni non sono supportate in Bluetooth o Line-in.

Total Volume™

Premere per attivare e disattivare la funzione Total Volume. dbx-tv® Total Volume è una tecnologia audio brevettata che garantisce una piacevole esperienza di visione della televisione priva di stridenti variazioni di volume causate da:

• Comunicati commerciali ad alto volume: Il volume di molti comunicati commerciali è tipicamente più alto di quello dei normali programmi TV. Con Total Volume abilitato non è necessario regolare il volume della televisione prima e dopo i comunicati commerciali.
• Film: La traccia audio su DVD o Blu-ray è prodotta per il cinema. Le differenze di volume fra i passaggi bassi e alti possono essere estreme. Total Volume bilancia queste differenze in modo che non sia necessario regolare il volume mentre si guarda un film.
• Visione TV notturna: Le conversazioni a basso volume possono essere difficili da comprendere quando si guarda la televisione a livelli di volume più bassi ed effetti sonori alti possono disturbare i vicini. Total Volume è utilizzato per alzare il volume dei discorsi a volume basso e tenere gli episodi a volume alto vicini al volume medio del programma, in modo che non sia necessario regolare il volume della televisione.

Voice Enhancement ( Miglioramento della voce )

Questa caratteristica aiuta a comprendere meglio le conversazioni. Premere 📋 per attivare e disattivare questa funzione.

Bassi e alti

Utilizzare e sul telecomando di Model Cinema per regolare bassi e alti.

BLUETOOTH

Telefoni cellulari e computer con Bluetooth possono essere collegati a Model Cinema e riprodurre musica. Il telefono cellulare o il computer devono supportare Bluetooth A2DP.

Configurazione iniziale ("Accoppiamento") con iPhone®

1. Premere il tasto ⚙ sul telecomando. Attendere 20 secondi fino a quando sul display di Model Cinema lampeggia "PAIR".
2. Selezionare "Impostazioni" sull'iPhone ^® . Selezionare "Generali / Bluetooth". Accendere il Bluetooth. I nuovi dispositivi Bluetooth sono rilevati automaticamente. Dopo alcuni secondi "'Geneva Cinema (Not Paired)" verrà visualizzato.
3. Selezionare "Geneva Cinema". Il telefono si sta così connettendo (accoppiando) a Model Cinema.
4. Una volta "accoppiato", è possibile riprodurre musica sull'iPhone ed ascoltarla su Model Cinema.

Guide per l'accoppiamento con altri dispositivi e telefoni cellulari Visitare il sito www.genevalab.com e selezionare "Supporto."

Impostazioni Bluetooth su iPhone®

Informazioni di stato sul display

"SRCH": Ricerca di dispositivi precedentemente accoppiati.

"CONNECTED": Connessione stabilita con successo.

"PAIR": Se Model Cinema non riesce a configurare una connessione con successo entro i primi 20 secondi, continuerà a farlo in modalità accoppiamento per 2 minuti.

Riprodurre musica

La maggior parte dei telefoni si connettono automaticamente a Model Cinema dopo la configurazione iniziale ("Accoppiamento").

1. Premere il tasto B sul telecomando. Mentre Model Cinema si collega, sul display compare "CONNECTED" per alcuni secondi.
2. Ora la musica che viene riprodotta sul telefono cellulare sarà trasmessa automaticamente a Model Cinema.

Selezionare Bluetooth come uscita audio (control center di iOS7)

LINE IN

Model Cinema ha un ingresso Line-in (connettore stereo da 3.5 mm) per dispositivi audio esterni.

1. Collegare un'estremità di un cavo Line-In al connettore nella parte posteriore di Model Cinema.
2. Poi collegare l'altra estremità del cavo al dispositivo audio (connettore per cuffie o Line-Out).
3. Premere LINE IN sul telecomando.

CONFIGURAZIONE DEL TELEVISORE

PANORAMICA

Controllare i connettori in uscita del televisore. A seconda dei connettori disponibili, selezionare una delle seguenti configurazioni.

Una volta che Model Cinema è stato acceso, premere TV sul telecomando di Model Cinema. La configurazione del televisore è estremamente facile: Model Cinema selezionerà automaticamente gli ingressi corretti del televisore. Se il televisore ha sia le uscite audio digitali che quelle analogiche, si consiglia di utilizzare l'audio digitale per garantire la migliore qualità audio.

Televisore con uscita audio digitale (ottica / TOSLINK)

1. Collegare un cavo a fibra ottica dal televisore ( connettore quadrato piccolo con una luce rossa all'interno ) a Model Cinema ( connettore "OPTICAL").
2. Per commutare l'uscita audio dagli altoparlanti del televisore al connettore di uscita audio è necessario selezionare "Altoparlanti esterni" nel menu di configurazione del televisore.

Televisore con uscita audio digitale (coassiale / SPDIF)

1. Collegare un cavo audio dal televisore ( connettore RCA doppio rosso e bianco o connettore da 3.5 mm ) a Model Cinema ( connettore "ANALOG" ).
2. Selezionare "Altoparlanti esterni" nel menu di configurazione del televisore.

Televisore con uscita audio analogica

1. Collegare un cavo audio dal televisore ( connettore RCA doppio rosso e bianco o connettore da 3.5 mm ) a Model Cinema ( connettore "ANALOG").
2. Selezionare "Altoparlanti esterni" nel menu di configurazione del televisore.

Televisore con uscita per cuffie

1. Collegare un cavo audio dall'uscita per cuffie del televisore (Connettore da 6.35 mm o 3.5 mm) a Model Cinema (connettore "ANALOG").

2. Normalmente l'audio dagli altoparlanti del televisore viene disattivato automaticamente quando si inserisce un connettore nell'uscita per le cuffie. In questo caso, non è necessario modificare alcuna impostazione del televisore.

CONFIGURAZIONE DEL TELEVISORE

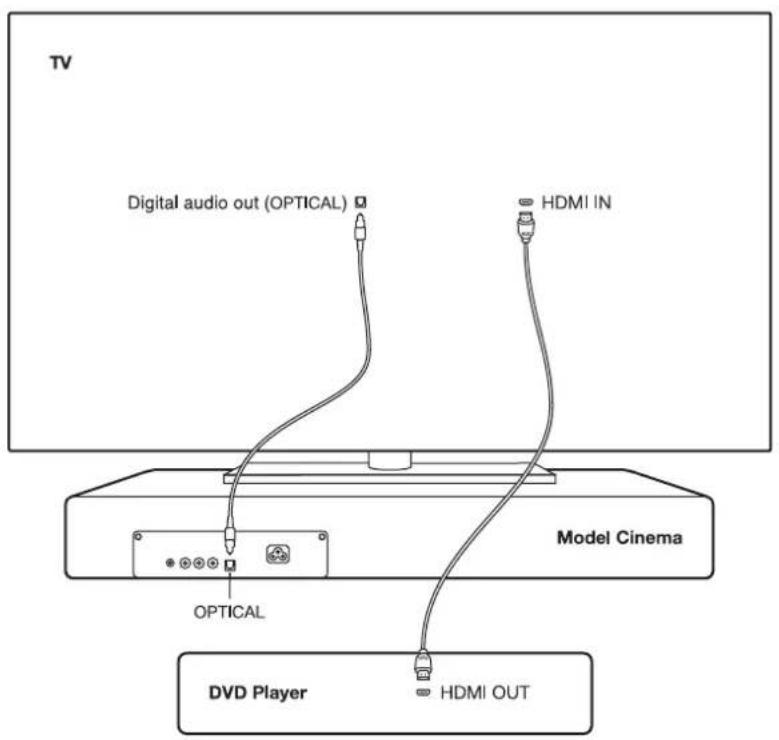

COLLEGAMENTO DI UN LETTORE DVD, UNA CONSOLE GIOCHI E ALTRI DISPOSITIVI

Collegare qualsiasi fonte video come un lettore DVD, un lettore Bluray, una console giochi o un decoder al televisore. Non collegare questi dispositive direttamente a Model Cinema.

Non collegare più di un cavo ai tre ingressi audio del televisore per evitare di confondere la selezione in ingresso automatica.

RISOLUZIONE DEI PROBLEMI

Assistenza online: support.genevalab.com

GENERALE

Come si pulisce la cassa dell'altoparlante?

La cassa può essere pulita con uno straccio inumidito con acqua. Utilizzare solo un panno antigraffio. Non utilizzare tovaglioli di carta (carta casa), in quanto contengono fibre di vetro che potrebbero lasciare graffi.

È possibile utilizzare acqua con poco sapone, ma mai acqua calda. Durante la pulizia, assicurarsi di non toccare il logo GENEVA e i tasti a sfioramento.

Non usare detergente per la casa, lucidante, cera o altri agenti chimici in quanto potrebbero danneggiare la vernice della cassa.

Come si sostituisce la batteria del telecomando?

1. Spingere il perno incluso nella confezione nel piccolo foro all'estremità del telecomando.
   In alternativa, è possibile utilizzare l'estremità di una graffetta.
2. Premere il perno fino a quando il vano batterie esce verso l'esterno.
3. Sostituire la batteria (batteria al litio 3V, CR2032). Assicurarsi di rispettare la corretta polarità. (Il segno “+” sulla batteria deve essere sullo stesso lato del “+” del portabatteria.)

Quant'è il consumo della batteria in standby?

0.35 Watt ( alimentato attraverso il telecomando o il tasto di accensione sulla parte alta dell'unità ).

Quant'è il peso massimo che può reggere Model Cinema?

25 kg.

TV

Non c'è audio dal televisore

• Controllare il menu di configurazione del televisore, in “Selezione altoparlanti” selezionare “Altoparlanti esterni”, non utilizzare “Altoparlanti TV”.
• Controllare il menu di configurazione del televisore, in uscita "SPDIF / ottica" selezionare "PCM". Non selezionare "automatica" o "Dolby Digital".

Il volume del televisore è troppo basso — Non posso udire molto

Assicurarsi che sia il volume del televisore che quello di Model Cinema siano regolati correttamente.

Il volume del televisore è troppo alto — Sento distortioni

C'è una procedura avanzata per regolare il guadagno in ingresso.

Visitare il sito support.genevalab.com.

Perché i miglioramenti TotalVolume e Voice non hanno effetto sull'audio?

I miglioramenti TotalVolume e Voice funzionano solo in modalità TV, non sono supportati nelle modalità Line-In o Bluetooth.

Perché Model Cinema si spegne da solo?

Model Cinema ha una funzione di accensione e spegnimento in automatico. Se non c'è ingresso audio per alcuni minuti, si spegnerà da solo automaticamente. Questa funzione può essere disabilitata tenendo premuto ⚙ per tre secondi.

È possibile disattivare la funzione di accensione automatica?

Sì. Tenere premuto per alcuni secondi.

È possibile disattivare la selezione automatica della fonte degli ingressi audio del televisore?

Si. Tenere premuto per alcuni secondi, poi selezionare uno dei tre ingressi audio del televisore dal televisore stesso. Se la selezione ingresso da televisore è disabilitata, è disabilitata anche la funzione di accensione automatica.

Perché Model Cinema non si accende automaticamente quando il televisore è acceso?

La funzione di accensione automatica è disabilitata o la selezione fonte audio automatica è disabilitata. Entrambe le funzioni devono essere abilitate per accendere automaticamente il televisore.

Si sente il televisore, ma quando si reproduce un DVD non si sente nulla

Forse, il televisore invia segnali audio compressi ( Dolby Digital / AC3 o DTS ) attraverso gli ingressi audio digitali ( coassiali o ottici ). Model Cinema non supporta questi formati. Assicurarsi che le impostazioni del televisore siano corrette: in “uscita audio” selezionare “uncompressed audio / PCM”. “Automatica” o “Uscita multicanale 5.1” sono selezioni non corrette.

Il televisore è spento, ma Model Cinema si riaccende da solo

Molto probabilmente c'è ancora un segnale audio attivo collegato che sta accendendo a Model Cinema. Assicurarsi di collegare un cavo solo dal televisore a Model Cinema.

BLUETOOTH

Come ripristinare il Bluetooth

Possono essere memorizzati fino a 8 dispositivi Bluetooth associati. Per pulire la memoria, procedure nel modo seguente:

1. Selezionare Bluetooth utilizzando il telecomando.
2. Entro 5 secondi dall'attivazione della modalità Bluetooth, premere e tenere premuto ⚙ fino a quando sul display compare "RESET".
3. Riaccoppiare il dispositivo mobile.

ASSISTENZA

Assistenza e riparazione

Se il prodotto è danneggiato o necessita di riparazioni, contattare il rivenditore locale. Visitare www.genevalab.com per trovare un rivenditore locale.

Garanzia

Consultare i termini specifici per il proprio paese su www.genevalab.com.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Sul lato posteriore, collegare il cavo di alimentazione AC all'ingresso di alimentazione AC (1) e poi alla presa a parete (2).
