AL-2051 - Skrivare SHARP - Gratis bruksanvisning och manual

Produkttyp	Skrivbords multifunktionssystem (kopiator, skrivare, skanner)
Mått (B × D × H)	518 mm × 460 mm × 376 mm (tillbehörsplatta hopfälld)
Vikt	Cirka 18,5 kg (utan tonerkassetter)
Strömförsörjning	Lokal spänning ±10 %, max effekt 1,0 kW (1000 W)
Kopieringshastighet	20 kopior/min (A4, 100 %)
Upplösning kopiering/utskrift	600 × 600 dpi
Minne	128 MB
Gränssnitt	Ethernet 10/100 Base-TX, USB 2.0
Pappersmatning	250-arks magasin + 50-arks tillbehörsplatta
Huvudfunktioner	Kopiering, utskrift (PCL6), skanning (färg, 600 dpi)
Automatisk dubbelsidig utskrift	Ja (via RSPF)
Underhåll och rengöring	Rengör regelbundet glaset, plattan och valsarna. Använd en mjuk, torr trasa.
Säkerhet	Laser klass 1 (IEC 60825-1). Öppna inte höljet. Koppla från innan ingrepp.
Reservdelar och reparerbarhet	Toner/utvecklingskassett (AL-214TD): ~4000 sidor. Trumma (AL-100DR): ~18000 sidor. Delar tillgängliga 7 år efter produktionsstopp.
Allmän information	Drifttemperatur: 10 °C till 30 °C, luftfuktighet: 20 % till 85 %. Ljudnivå: 51 dB (kopiering).

Vanliga frågor - AL-2051 SHARP

Hur installerar jag toner/utvecklingskassetten ?

Öppna sidoluckan, sedan frontluckan. Ta ut kassetten ur påsen, skaka den horisontellt 4–5 gånger, ta bort skyddsfliken, sätt sedan i den tills den klickar. Stäng först frontluckan, sedan sidoluckan.

Hur laddar jag papper i magasinet ?

Dra ut magasinet mot dig. Ta bort låset från tryckplattan. Justera pappersstöden till papperets bredd. Fläkta papperet och lägg det i magasinet, se till att det går under krokarna. Skjut försiktigt tillbaka magasinet.

Vad gör jag vid pappersstopp ?

Stäng av apparaten. Öppna front- och bakluckorna för att komma åt pappersvägen. Ta försiktigt bort det fastnade papperet. Var försiktig med fixeringsenheten som kan vara varm. Stäng luckorna och sätt på apparaten igen.

Hur gör jag en dubbelsidig kopia ?

Använd den automatiska dokumentmataren (RSPF). Placera original med tryckt sida uppåt. Välj dubbelsidigt läge på kontrollpanelen. Den dubbelsidiga kopieringen sker automatiskt.

Vilka papperstyper kan jag använda ?

Använd standardpapper A4, A5, etc. Undvik skrynkligt, fuktigt eller för tjockt papper. Magasinet klarar en vikt på 60 till 80 g/m². Se manualen för specialformat.

Hur rengör jag apparaten ?

Rengör exponeringsglaset med en mjuk, torr trasa. Använd en dammsugare för att ta bort damm från ventilationsöppningarna. Använd aldrig starka kemikalier.

Var hittar jag den fullständiga bruksanvisningen ?

Den detaljerade manualen finns på medföljande CD-ROM. Sätt i CD-skivan, öppna mappen "Bruksanvisning" och välj svenska (PDF). Adobe Reader krävs.

Vilka är förbrukningsmaterialen och deras referenser ?

Toner/utvecklingskassett: AL-214TD (cirka 4000 sidor). Trumkassett: AL-100DR (cirka 18000 sidor). Använd endast Sharp originaltillbehör.

Hur återställer jag nätverksinställningarna ?

Gå till användarinställningar via kontrollpanelen. Välj "Nätverksinställningar" och sedan "Återställ". Bekräfta. Standardinställningarna återställs. Se manualen för mer information.

Vad betyder den blinkande lampan ?

En blinkande lampa indikerar vanligtvis pappersstopp, öppen lucka eller låg tonernivå. Se avsnittet "Felsökningsguide" i manualen för att identifiera specifik felkod.

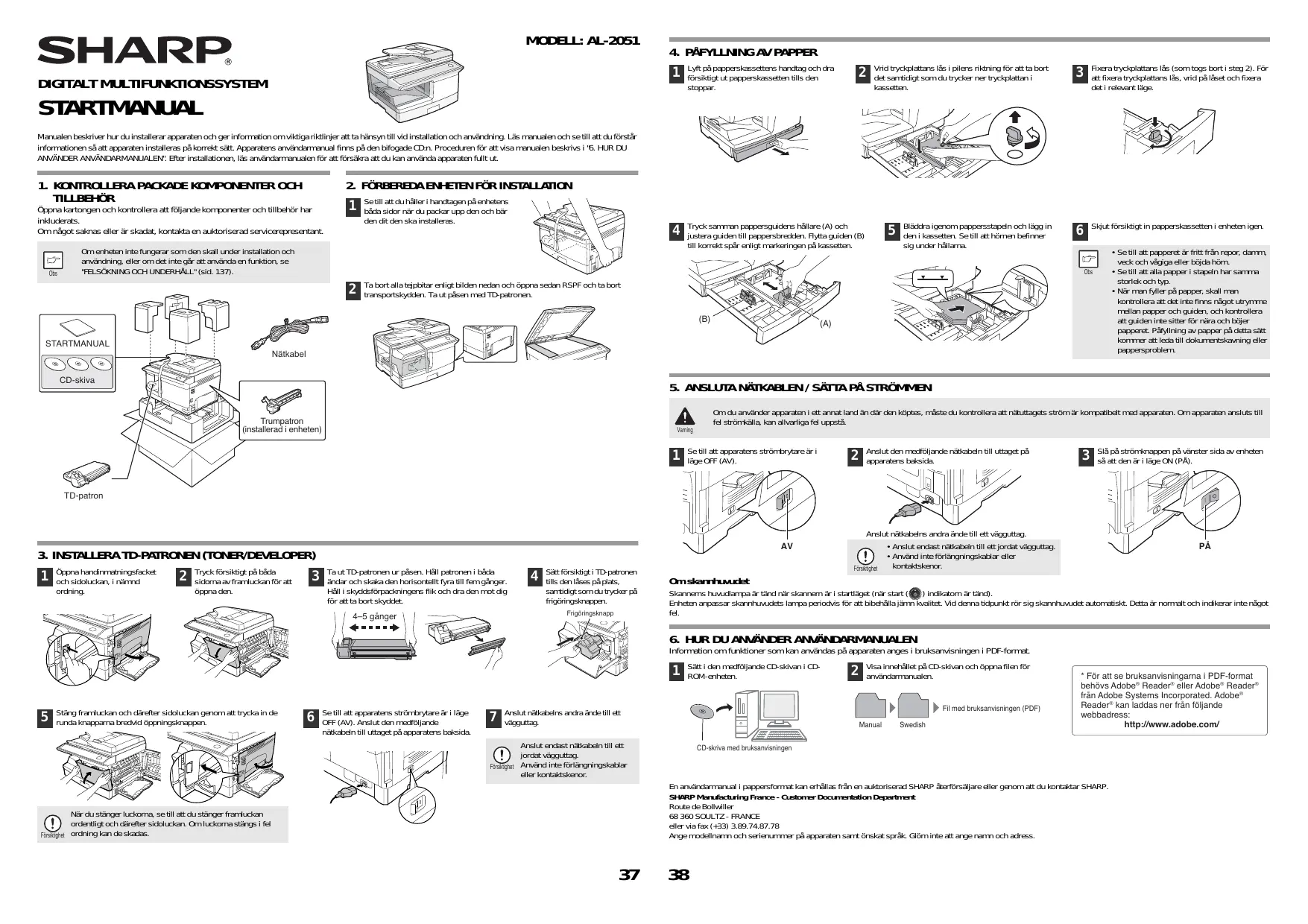

BRUKSANVISNING AL-2051 SHARP

Advarselsetiket på maskinen

Skannerhodelampen lyser permanent när enheten er klar til bruk (när startindikatoren (☐) lyser).

Følg forsiktighetsreglene under när du bruker enheten.

Advarsel:

Manualen beskriver hur du installerar apparaten och ger information om viktiga riktlinjer att ta hänsyn till vid installation och användning. Läs manualen och se till att du förstär informationen så att apparaten installeras på korrekt sätt. Apparatens användarmanual finns på den bifogade CD:n. Proceduren för att visa manualen beskrivs i *6. HUR DU ANVANDER ANVÄNDARMANUALEN*. Efter installationen, läs användarmanualen for att försakra att du kan använda apparaten fullt ut.

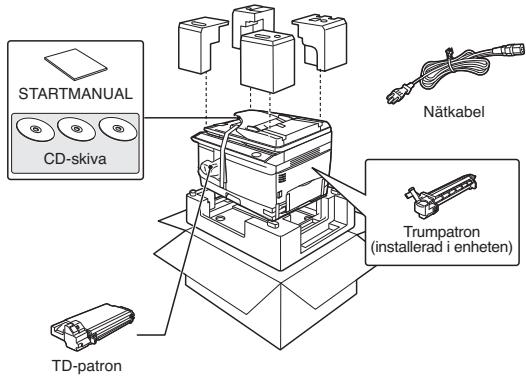

1. KONTROLLERA PACKADE KOMPONENTER OCH TILLBEHÖR

Öppna kartongen och kontrollera att följande komponenter och tillbehör har inkluderats.

Om något saknas eller är skadat, kontakta en auktoriserad servicerepresentant.

Om enheten inte fungerar som den skall under installation och användning, eller om det inte går att använda en funktion, se "FELSÖKNING OCH UNDERHÅLL" (sid. 137).

STARTMANUAL CD-skiva Nätkabel Trumpatron (installerad i enheten) TD-patron

1 Se till att du håller i handtagen på enhetens båda sidor när du packar upp den och bär den dit den ska installeras.

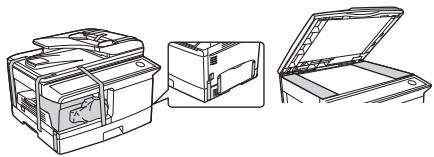

2 Ta bort alla tejpbitar enligt bilden nedan och öppna sedan RSPF och ta bort transportskydden. Ta ut påsen med TD-patronen.

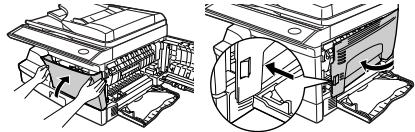

1 Öppna handinmatningsfacket och sidoluckan, i nämnd ordning.

2 Tryck försiktigt på båda sidorna av framluckan för att öppna den.

3 Ta ut TD-patronen ur påsen. Håll patronen i båda ändar och skaka den horisontellt fyra till fem gånger. Håll i skyddsförpackningens flik och dra den mot dig för att ta bort skyddet.

4-5 gånger

4 Sätt försiktigt i TD-patronen tills den låses på plats, samtidigt som du trycker på frigöringsknappen.

5 Stäng framluckan och därefter sidoluckan genom att trycka in de runda knapparna bredvid öppningsknappen.

När du stänger luckorna, se till att du stänger framluckan ordentligt och därefter sidoluckan. Om luckorna stängs i fel ordning kan de skadas.

6 Se till att apparatens strömbrytare är i läge OFF (AV). Anslut den medföljande nätkabeln till uttaget på apparatens baksida.

7 Anslut nätkabelns andra ände till ett vägguttag.

Anslut endast nätkabeln till ett jordat vägguttag. Använd inte förlängningskablar eller kontaktskenor.

4. PÅFYLLNING AV PAPPER

1 Lyft på papperskassettens handtag och dra försiktigt ut papperskassetten tills den stoppar.

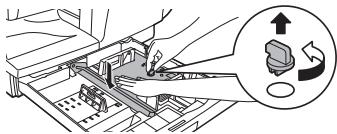

2 Vrid tryckplattans lås i pilens riktning för att ta bort det samtidigt som du trycker ner tryckplattan i kassetten.

3 Fixera tryckplattans lås (som togs bort i steg 2). För att fixera tryckplattans lås, vrid på läset och fixera det i relevant läge.

4 Tryck samman pappersguidens hållare (A) och justera guiden till pappersbredden. Flytta guiden (B) till korrekt spår enligt markeringen på kassetten.

(B) (A)

5 Bläddra igenom pappersstapeln och lägg in den i kassetten. Se till att hörnen befinner sig under hållarna.

6 Skjut försiktigt in papperskassetten i enheten igen.

Obs

• Se till att papperet är fritt från repor, damm, veck och vägiga eller böjda hörn.
• Se till att alla papper i stapeln har samma storlek och typ.
• När man fyller på papper, skall man kontrollera att det inte finns något utrymme mellan papper och guiden, och kontrollera att guiden inte sitter för nära och böjer papperet. Påfyllning av papper på detta sätt kommer att leda till dokumentskavning eller pappersproblem.

5. ANSLUTA NÄTKABLEN / SÄTTA PÅ STRÖMMEN

Vaming

Om du använder apparaten i ett annat land än där den köptes, måste du kontrollera att nätuttagets ström är kompatibelt med apparaten. Om apparaten ansluts till fel strömkälla, kan allvarliga fel uppstå.

1 Se till att apparatens strömbrytare är i läge OFF (AV).

AV

2 Anslut den medföljande nätkabeln till uttaget på apparatens baksida.

Anslut nätkabelns andra ände till ett vägguttag.

Försiktighet

• Anslut endast nätkabeln till ett jordat vägguttag.
• Använd inte förlängningskablar eller kontaktskenor.

3 Slå på strömknappen på vänster sida av enheten så att den är i läge ON (PÅ).

PÅ

Om skannhuvudet

Skannerns huvudlampa är tänd när skannern är i startläget (när start (∅)) indikatorn är tänd).

Enheten anpassar skannhuvudets lampa periodvis för att bibehålla jämn kvalitet. Vid denna tidpunkt rör sig skannhuvudet automatiskt. Detta är normalt och indikerar inte något fel.

6. HUR DU ANVÄNDER ANVÄNDARMANUALEN

Information om funktioner som kan användas på apparaten anges i bruksanvisningen i PDF-format.

1 Sätt i den medföljande CD-skivan i CD-ROM-enheten.

2 Visa innehållet på CD-skivan och öppna filen för användarmanualen.

* För att se bruksanvisningarna i PDF-format behövs Adobe® Reader® eller Adobe® Reader® från Adobe Systems Incorporated. Adobe® Reader® kan laddas ner från följande webbadress:

http://www.adobe.com/

En användarmanual i pappersformat kan erhållas från en auktoriserad SHARP återförsäljare eller genom att du kontaktar SHARP.

Ange modellnamn och serienummer på apparaten samt önskat språk. Glöm inte att ange namn och adress.

TEKNISKA DATA

Modell	AL-2051
Typ	Digitalt multifunktionellt system, desktop
Fotokonduktiv typ	OPC trumma
Dokumentglastyp	Fast
Kopierings-/utskriftssystem	Torr, elektrostatisk overföring
Original	Ark, inbundna dokument
Originalets format	Max. A4
Kopieformat	Max. A4 Min. A5 Bildförlust: Max. 4 mm (främre och bakre kortsidor) Max. 4,5 mm (totalt längs andra kanter) Max. 6 mm (bakre kortsidan av den andra kopian vid tvåsidig kopiering.)
Kopieringshastighet*1	20 kopior/min. (A4 enkelsidig kopiering med 100% återgivning)
Kontinuerlig kopiering	Max. 99 kopior; subtraherande räkneverk
Tid till första kopia*2	8 sekunder (När användarprogram 24 år AV) 10,7 sekunder (När användarprogram 24 år PÅ) (papper: A4, exponeringsläge: AUTO, återgivning: 100%)
Uppvärmningstid*3	Cirka 0 s
Återgivning	Dokumentglas: Variabel: 25% till 400% i steg om 1% (sammanlagt 376 steg)Fasta förinstallningar: 25 %, 50 %, 70 %, 86 %, 100 %, 141 %, 200 %, 400%RSPF: Varlabel: 50% till 200% i steg om 1% (sammanlagt 151 steg)Fasta förinstallningar: 50 %, 70 %, 86 %, 100 %, 141 %, 200 %
Exponeringssystem	Dokumentglas: Rörlig optisk källa, spaltexponering (stationär vals) med automatisk exponeringsfunktionRSPF: Flyttar original
Pappersmatning	En automatisk dokumentmatare och en extra papperskassett (250 ark) + handinmatningsfack (50 ark)
Fixeringssystem	Varmerullar
Framkallningssystem	Magnetisk borste
Ljuskälla	CCD-ljuskälla med tre färger (CCD: 3 komponenter: R, G och B)
Upplösning	Skanning: 600 x 300 dpi, Utmatning: 600 x 600 dpi (AUTO/ TEXT-läge) Skanning: 600 x 600 dpi, Utmatning: 600 x 600 dpi (FOTO-läge)
Gradering	256 toner (8 bitar)
Strömförsörjning	Lokal nätspanning ± 10% (se namnplåten på enhetens baksida angående gallande strömförsörjningskrav).
Strömförbrukning	Max. 1,0 kW
Yttermätt(handinmatningsfacket stängt)	802 mm (B) x 460 mm (D)
Vikt*4	Ca 18,5 kg
Yttermätt	518 mm (b) x 460 mm (d) x 376 mm (h)
Driftsförhållanden	Temperatur: 10°C till 30°C,Luftfuktighet: 20% till 85%
Ljudnivå	Ljudeffektnivå L_wAd Kopieringsläge: 6,7 BStandby-läge: - (*)Ljudtrycksnivå L_pAm (referens) (Kringstäendes position)Kopieringsläge: 51 dBStandby-läge: - (*) (*) = Mindre än bakgrundsljudLjudemissionsmätning enligt ISO7779.

*1 När du tar många dubbla kopior, varierar kopieringshastigheten beroende på förhållandena runtom.
*2 Första kopieringstiden kan variera och bero på apparatens status.
*3 Uppvärmningstiden kan variera beroende på omgivande förhållanden.
*4 Inkluderar inte TD-patroner och trumpatroner.

Skrivarfunktion

Utskriftshastighet*	20 ppm (vid utskrift på pappersstorleken A4)
Upplösning	600 dpi / 300 dpi
Minne	128 MB
Emulering	PCL6
Installerade teckensnitt	80 PCL6-kompatibla konturtypsnitt och 1 bitmaptypsnitt
Gränssnitt	10 Base-T /100 Base-TX Ethernet, USB 2.0 (kompatibelt gränssnitt för Full-hastighet/Hög-hastighet)
Gränssnittskablar	[USB-kabel] USB-kabel med stöd för USB 2.0. Köp en lämplig USB-kabel. [LAN-kabel] Skärmad kabel: Köp en lämplig LAN-kabel.

Skannerfunktion

Typ	Flatbäddsskanner
Skanningsmetod	Dokumentglas/RSPF
Ljuskälla	CCD-ljuskälla med tre färger(CCD: 3 komponenter: R, G och B)
Upplösning	Grund: 600 dpi x 600 dpiInställningsområde: 50 dpi – 9 600 dpi
Originaltyper	Ark, böcker
Effektiv skanningsyta	216 mm (längd) x 356 mm (bredd)
Skanningshastighet	2,88 msec/rad
Ingående data	A/D 16-bitars
Utgående data	R.G.B eller 8 bitar/pixel
Skanningsfärger	Svart/vitt 2 värdes, gråskala och fullfarg
Protokoll	TWAIN WIA (endast Windows XP/Vista/7) STI
Gränssnitt	10 Base-T /100 Base-TX Ethernet, USB 2.0(kompatibelt gränssnitt för Full-hastighet/Hög-hastighet)
Färgdelning	Ja
Operativsystem som stöds	Windows 2000 Professional/XP/Vista/7
Effektivt område	Inget
Gränssnittskablar	[USB-kabel] USB-kabel med stöd för USB 2.0. Köp en lämplig USB-kabel. [LAN-kabel] Skärmad kabel: Köpen lämplig LAN-kabel.
Skannerverktyg	Button Manager/Sharpdesk

Obs

Som ett led i fortlöpande tekniska förbättringar förbehåller sig SHARP rätten att göra andringar i design och tekniska data utan tidigare anmälan. Angivna tekniska data för prestanda är nominella värden för serietillverkade enheter. Det kan finnas vissa avvikelser från dessa värden för individuella enheter.

När du beställer tillbehör, var vänlig använd de artikelnummer som listas nedan.

Obs

Använd endast delar och material från SHARP.

GENUINE SUPPLIES

För bästa möjliga kopieringsresultat, använd endast originaltillbehör från SHARP vilka designats, konstruerats och testats för att maximera livslängden och prestandan för SHARP-kopiatorer. Kontrollera att etiketten Genuine Supplies finns på kolpulverförpackningen.

Tillbehörslista

Tillbehör	Artikelnummer	Livslängd
TD-patron	AL-214TD	Ca 4 000 ark*
Fotokonduktiv trumenhet	AL-100DR	Ca 18 000 ark

* Grundat på kopiering på A4-papper med 5 % tonad del (Livslängden på TD-patronen som förinstallerats i apparaten i fabriken är ca 2 000 ark.)

Gränssnittskabel

Du behöver köpa lämplig kabel för din dator.

USB-gränssnittskabel

USB-kabel med stöd för USB 2.0.

LAN-gränssnittskabel

Skärmad kabel.

WARNINGAR

Anvisningarna täcker även tillvalsenheterna som används med produkten.

Varningsetiketter på enheten

Etiketten ( ⚠️ ⚡️ ) i enhetens fixeringsområde anger följande:

Varning, risk för olyckor

Varning, het yta

Varningar för användning av enheten

Följ varningarna nedan när enheten används.

Varning:

- Fixeringsenheten är varm. Var försiktig när du tar bort felmatat papper.

• Titta inte direkt in i ljuskällan. Detta kan annars skada ögonen.
• Sätt inte på och av enheten i snabb följd. Efter avstängning skall man vänta 10 till 15 sekunder innan den sätts på igen.
• Huvudströmbrytaren måste stängas av innan man installerar material.

! Akta:

• Placera enheten på ett stadigt och plant underlag.
• Installera inte enheten på en fuktig eller dammig plats.
• När enheten inte är i bruk under en längre tid, t.ex. sammanhängande helgdagar, bör enheten stängas av och kontakten dras ut ur vägguttaget.
• När enheten transporteras skall man stänga av strömbrytaren och dra ut kontakten ur vägguttaget.
• Täck inte över enheten med ett dammskydd, duk eller plast när strömmen är på. Detta kan förhindra värmeavstrålning och därmed skada enheten.
• Väggkontakten skall befinna sig i närheten av apparaten och vara lättillgänglig.

Viktiga punkter när man väljer plats för installeringen

Installera inte enheten på platser som är:

• fukt eller mycket damm
• är utsatt för direkt solljus
• dålig ventilation
• extrema växlingar i temperatur eller fuktighet, d.v.s. i närheten av värmeelement eller luftkonditionering.

Se till att det finns tillräckligt med plats runt maskinen för service och ventilation.

20 cm 10 cm 10 cm

Varningar för hantering av enheten

Hantera enheten på följande sätt för att bibehålla dess prestanda.

Tappa inte maskinen eller utsätt den för stötar eller slag.

Utsätt inte trumpatronen för direkt solljus.

- Om detta sker kommer ytan (grön del) på trumman att orsaka fläckar på kopiorna. Förbrukningsartiklar som trumpatroner och TD-patroner (Toner/Developer) ska förvaras svalt och mörkt, och förpackningen ska inte tas bort innan artiklarna används.

- Om dessa delar utsätts för solljus kan det resultera i smuts på kopiorna.

Vidrör inte trummans yta (grönt område).

- Repor och smuts kan ge upphov till att kopiorna blir smutsiga.

Reservdelar och förbrukningsartiklar

Tillgången till reservdelar för reparation garanteras under minst 7 år efter det att produkten slutat tillverkats. Reservdelar är de delar i enheten som kan gå sönder vid normal användning av produkter - medan de delar som förväntas hålla under produktens hela livslängd inte kan anses vara reservdelar. Även förbrukningsartiklar garanteras under minst 7 år efter det att produkten slutat tillverkats.

Varumärkesinformation

• Microsoft ^® , Windows ^® , Windows ^® 2000, Windows ^® XP, Windows ^® Server 2003, Windows ^® Server 2008, Windows Vista ^® , Windows ^® 7 och Internet Explorer ^® är registrerade varumärken eller märken som tillhör Microsoft Corporation i USA och andra länder.
• Macintosh är ett varumärke för Apple Inc., registrerat i USA och andra länder.
• IBM, PC/AT och PowerPC är varumärken som tillhör International Business Machines Corporation.
• Adobe, logon Adobe, Acrobat, logon Adobe PDF och Reader är registrerade varumärken eller märken som tillhör Adobe Systems Incorporated i USA och andra länder.
• Sharpdesk är ett varumärke som tillhör Sharp Corporation.
• Alla övriga varumärken och upphovsrätter tillhör respektive ägare.

PROGRAMLICENS

PROGRAMVARULICENS visas när du installerar programvaran från CD-skivan. Genom att använda hela eller delar av programvaran på CD-skivan eller i apparaten, accepterar du och blir bunden av villkoren i denna PROGRAMVARULICENS.

MILJÖINFORMATION

Produkter märkta med ENERGY STAR ^® är utformade att skydda miljön genom överlägsen energieffektivitet.

Produkter som överensstämmer med ENERGY STAR® -rekommendationerna uppvisar logotypen ovan.

Produkter utan logotypen följer kanske inte ENERGY STAR® -rekommendationerna.

VAR FÖRSIKTIG.

Installera inte enheten på någon plats med dålig luftcirkulation.

En liten mångd ozon bildas inuti enheten vid utskrift. Mångden ozon som bildas är inte tillräcklig för att vara skadlig för hälsan, men en otrevlig lukt kan markas vid större kopieringskornningar, därfor bör apparalen installeras i ett rum med en fläkt eller ett fönster som ger tillräcklig luftcirkulation. (Lukten kan ibland ge upphov till huvudvärk.) * Installera maskinen så att människor inte utsätts direkt for utslåpp från maskinen. Om den installeras nära ett fönster, försakra dig om att inte utsätta apparaten för direkt solljus.

I vissa länder makeras lägena för strömbrytaren med "I" och "O" på kopiatorn i stället för "PÄ" och "AV". Om det står så på din kopiator motsvarar "I" "PÄ" och "O" "AV". Varning! Dra ut nätkabeln ur vägguttaget för att koppla bort strömmen helt och hållet. Utrustningen bör installeras nära ett lättillgängligt vägguttag.

Skärmade gränssnittskablar måste användas med denna utrustning för att överensstämma med EMC:s regelverk.

Laserinformation

Våglängd	780 nm +15 nm-10 nm
Pulstider (Nordamerika)	12,88 μs ±12,88 ns /7 mm
Uteffekt	Max. 0,2 mW

Vid tillverkningen justeras skannerns uteffekt till 0,18 MILLIWATT PLUS 5% och den hålls konstant med användning av Automatic Power Control (APC).

Varning

Användning av andra kontroller eller justeringar eller procedurer än de som beskrivs här kan leda till exponering av farlig laserstrålning.

Denna digitalutrustning är en LASERPRODUKT AV KLASS 1 (IEC 60825-1 Utgåva 1.2-2001)

Varning

Denna produkt innehåller en laserenhet med låg effekt. För fortsatt säkerhet bör du aldrig avlägsna skyddet eller vidröra insidan på produkten. Reparationer ska genomföras av behörig personal.

Denna produkt är endast till för kommersiellt bruk och som sådan faller den utanför ramen för Reglering (EC) 1275/2008 som implementerar EU-direktivet 2005/32/EC för eko-designkrav för elektronisk konsumtionsutrustning som är i standby-läge eller avstängd. Sharp rekommenderar inte att produkten används för privat bruk och tar inget ansvar vid sådant bruk.

Utsläppsdensitet (uppmätt i enlighet med RALUZ122: utgåva, juni 2006)

Uppmätta kemikalier	Kopiatorns skick	Färgläge	Diffusionshastighet
Ozon	När kopiatorn används	Svartvit	1.5 g/h eller lägre
Damm		Svartvit	4.0 g/h eller lägre
Styren		Svartvit	1.0 g/h eller lägre
Bensen		Svartvit	0.05 g/h eller lägre
Flyktiga organiska föreningar (VOC)		Svartvit	10 g/h eller lägre
	När i standby-läge	-	2,0 g/h eller lägre

Sharpdesk Information Guide

Sharpdesks programvara kan bara installeras på det antal datorer som det finns licenser för. För fler datorer behövs fler licenser.

Ytterligare information om Sharpdesk och installering finns i

CD-ROM-skivan "Operation Guide" och på "Sharpdesk" som följde med produkten.

SHARP®

SHARP ELECTRONICS (Europe) GmbH
