BRUKSANVISNING AF-S NIKKOR 200MM F-2G ED VR II NIKON

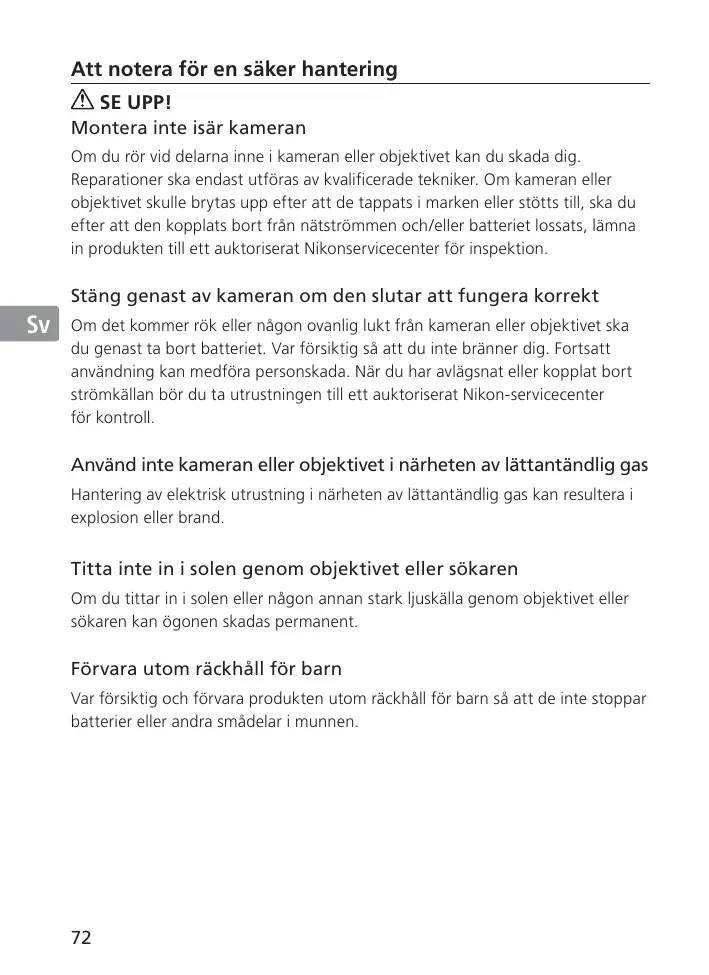

Att notera för en säker hantering

SE UPP! Montera inte isär kameran Om du rör vid delarna inne i kameran eller objektivet kan du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat Nikonservicecenter för inspektion.

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada. När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Jp Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt. • Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt. • När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand. • När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

Tack för att du köpte objektivet AF-S NIKKOR 200mm f/2G ED VRⅡ. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans användarhandbok.

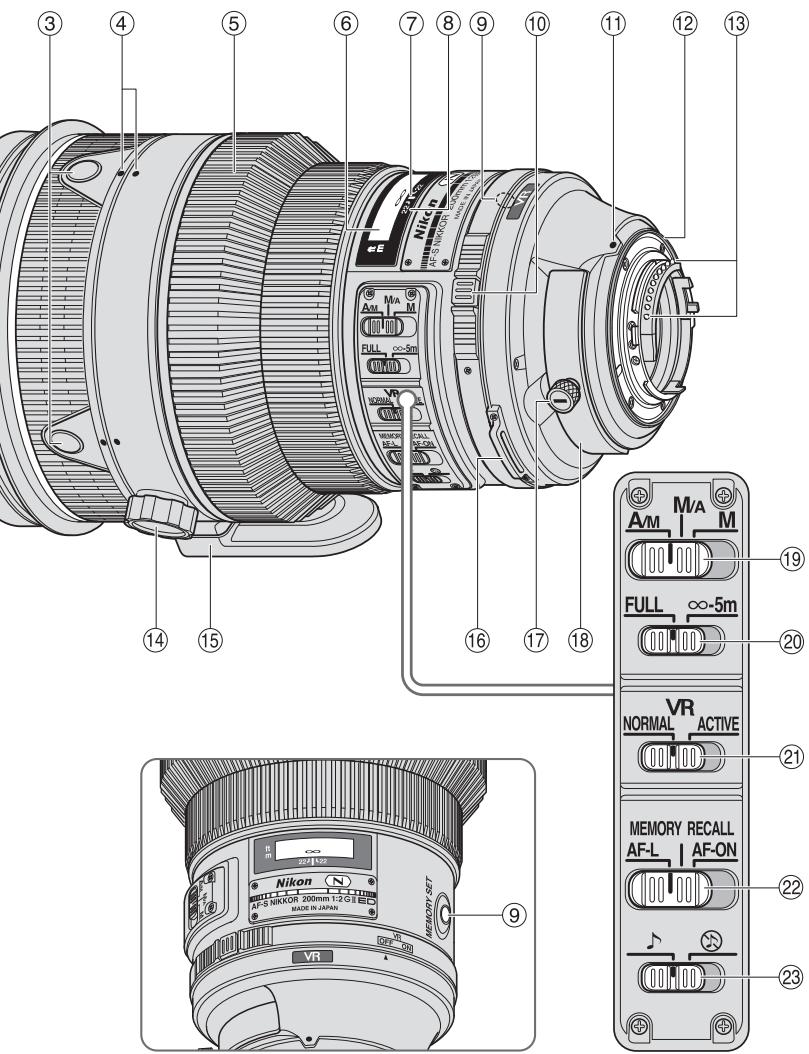

CPU-kontakter (s. 84) Fästskruv till stativring (s. 81) Inbyggt roterande stativfäste (s. 81) Fäste för rem Knapp på instickshållare för filter (s. 82) Instickshållare för filter (s. 82) Brytare för fokusläge (s. 77) Väljare för fokuseringsgräns (s. 77) Lägesbrytare för vibrationsreducering (s. 80) Väljare för fokusfunktion (AF-L/ MEMORY RECALL/AF-ON) (s. 78) Väljare för ljudmonitor (s. 78) ( ): Referenssida

Jp En De Fr Es Sv Ru

• Nano Crystal Coating på några av linselementen garanterar att fina, klara bilder kan reproduceras under alla fotograferingsförhållanden, från soliga utomhus- till spotlightbelysta inomhusmotiv. • Denna objektivet har AF-L, som låser fokus under autofokus, AF-ON, som aktiverar autofokus och MEMORY RECALL, som sparar och återkallar valda fokusavstånd. • Med vibrationsreducering (VRⅡ) aktiverad kan längre slutartider användas (cirka fyra steg*). Därmed ökar antalet slutartider som kan användas, särskilt på en handhållen kamera. (*Baserat på resultat under Nikons mätningsförhållanden. Vibrationsreduceringens effekt kan variera beroende på fotograferingsförutsättningarna och användning.) • AF-I/AF-S Telekonvertrarna TC-14E/TC-14E Ⅱ/TC-17E Ⅱ/TC-20E/TC-20E Ⅱ/ TC-20E Ⅲ kan användas. Viktigt • När den monteras på en Nikons digitala SLR-kameror i DX-format, som D300-serien och D90 blir bildvinkeln 8° och dess motsvarande fokallängd vid 35mm är ungefär 300mm.

Nl „ Användbara kameror och tillgängliga funktioner It

Det kan finnas några begränsningar i de tillgängliga funktionerna. Se kameran användarhandbok för mer information.

Exponeringsläge (fotograferingsläge)

Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F100, F80-serien, F75-serien, F65-serien Pronea 600i, Pronea S*2 F4-serien, F90X, F90-serien, F70-serien F60-serien, F55-serien, F50-serien, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, Nikon MF kameror (utom F-601M )

Minnesåter- AF-start på P*1 VR AF Fokuslås kallning objektivet

3: Möjligt —: Ej möjligt VR: Vibrationsreducering AF: Autofokus *1 : P inkluderar AUTO och Vari-Programsystem (motivtyper). *2 : Manuell (M) är inte tillgängligt. *3 : När väljare för fokusfunktion är ställd till AF-ON, börjar autofokus då snartknapp för fokusfunktion trycks in medan slutaren trycks ner halvvägs. *4 : Tryck på minnesinställningsknappen eller en knapp för fokusfunktion medan du trycker ner slutaren halvvägs. *5 : Möjligt, med vissa begränsningar

„ Fokusering Ställ in kamerans fokusläge enligt denna tabell: Kameror Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S F60-serien, F55-serien, F50-serien, F-801s, F-801, F-601M, F-401x, F-401s, F-401

Brytare för fokusläge A/M M/A M Autofokus Autofokus Manuell med med fokusering möjlighet möjlighet (Elektronisk till manuell till manuell avståndsmätare fokusering fokusering (AF-prioritet) (MF-prioritet) kan användas.)

MF Manuell fokusering (Elektronisk avståndsmätare kan användas.)

MF Manuell fokusering (Elektronisk avståndsmätare kan användas, utom med F-601M.) AF: Autofokus MF: Manuell fokusering

A/M-läge (Autofokus med möjlighet till manuell fokusering. AF-prioritet) och M/A-läge (Autofokus med möjlighet till manuell fokusering. MF-prioritet) M/A: Du kan koppla ur autofokusfunktionen genom att fokusera manuellt med fokusringen. A/M: Du kan koppla ur autofokusfunktionen genom att fokusera manuellt med fokusringen, men fokusringens känslighet är lägre än i M/A-läget. Använd detta läge om du vill undvika att ändra AF-inställningen genom att oavsiktligt röra fokusringen. a Ställ in brytaren för fokusläge på A/M eller M/A. b Autofokus kan åsidosättas manuellt genom att rotera fokusringen medan du trycker ner slutaren halvvägs, trycker på AF-ON-knappen på kameran eller trycker på en knapp för fokusfunktion (med fokus inställt till AF-ON) på objektivet. c Genom att trycka ner slutaren halvvägs, trycka ner AF-ON-knappen på kameran eller trycka på en knapp för fokusfunktion på objektivet igen avbryter du den manuella åsidosättningen och objektivet återställs till autofokusläge. Begränsa autofokusområde Den här funktionen är endast tillgänglig med autofokus. FULL: Om motivet är något närmre än 5 m, ställ in till FULL. ∞–5m: Om motivet alltid är 5 m eller längre bort, stall in till ∞–5m för att minska fokuseringstiden.

En De Fr Es Sv Ru Nl It Ck Ch Kr

„ Väljare för fokusfunktion och knapp för fokusfunktion (se sidan 76 för kompatibla kameror.) Använd väljare för fokusfunktion för att välja en funktion för knapp för fokusfunktion.

MEMORY RECALL Minnesåterkallning

AF-ON AF-start (AF-ON) på objektivet

• Tryck på en av fyra knappar för fokusfunktion för att aktivera varje funktion.

Position för väljare för fokusfunktion

Fokuslås (AF-L) Denna funktion är endast kompatibel med autofokus. a Ställ in brytare för fokusläge till A/M eller M/A. b Ställ in väljare för fokusfunktion till AF-L. c Under autofokusläge kan fokus låsas genom att trycka in en av knapparna för fokusfunktion. • Fokus förblir låst medan en knapp för fokusfunktion trycks ner och hålls nere. • AF-L-funktionen kan aktiveras antigen från kameran eller från objektivet. Minnesåterkallning (MEMORY RECALL) : Objektivet piper när minnesåterkallningen utförs. ♪ : Minnesåterkallningen är aktiv utan pipljudet. ○ Följande funktion är aktiv då väljare för ljudmonitor är ställd till . a Fokusera på ett motiv och tryck ner

minnesinställningsknappen för att spara fokusavståndet. • Objektivet kommer att pipa när fokusavståndet är korrekt sparat. • När fokusavståndet inte har sparats korrekt, kommer distansringen att rotera fram och tillbaka ungefär 10 gånger medan objektivet kommer att sända ut ett kort och tre långa pip. Om detta händer, upprepa proceduren för att spara fokusavståndet. • Minnesinställning går att göra oavsett inställning på fokusläget eller väljare för fokusfunktion. • Fokusavståndet sparas även när kameran stängs av eller när objektivet tas bort från kameran.

b Ställ in väljare för fokusfunktionläges till MEMORY RECALL. c Tryck på en knapp för fokusfunktion. Efter att objektivet har pipit två gånger,

tryck ner slutaren halvvägs för att ta bilden. • Det sparade fokusavståndet återkallas när en knapp för fokusfunktion trycks ner, även när slutaren trycks ner halvvägs. • För att ta en bild vid sparat fokusavstånd, håll nere knappen för fokusfunktion och tryck ner slutaren helt. • Objektivet återgår från minnesåterkallning till autofokus eller manuellt fokus när knapp för fokusfunktion släpps upp. Autofokus (AF)-start på objektivet (AF-ON) a Ställ in brytare för fokusläge till A/M eller M/A. b Ställ in väljare för fokusfunktion till AF-ON. c Tryck på en knapp för fokusfunktion för att ta bilder. • Autofokus är aktivt medan en knapp för fokusfunktion trycks ner och hålls nere. • AF-ON-funktionen kan aktiveras antigen från kameran eller från objektivet.

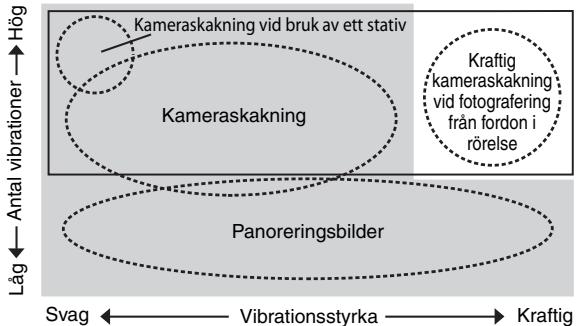

„ Läge för vibrationsreducering (VRⅡ) Hög

Kameraskakning vid bruk av ett stativ

Kraftig kameraskakning vid fotografering från fordon i rörelse

Panoreringsbilder Låg

Ställ in lägesbrytaren för vibrationsreducering på NORMAL.

Kraftig Ställ in lägesbrytaren för vibrationsreducering på ACTIVE.

Ställ in lägesbrytaren för vibrationsreducering på NORMAL eller ACTIVE. Ställ in lägesbrytaren för vibrationsreducering Vid panoreringsfotografering på NORMAL. Vid fotografering från ett fordon i rörelse Ställ in lägesbrytaren för vibrationsreducering på ACTIVE. Ställ in lägesbrytaren för vibrationsreducering Vid fotografering med hjälp av ett på NORMAL eller ACTIVE. stativ Vid fotografering

Jp En De Fr Es Sv Ru Nl It Ck Ch Kr

Ställ in vibrationsreducering ON/OFF ringbrytare ON: Effekterna av kameraskakning reduceras när du trycker ned avtryckaren halvvägs samt vid det ögonblick då bilden tas. Eftersom vibrationer reduceras i sökaren, underlättas den automatiska eller manuella fokuseringen och själva komponeringen av motivet i sökaren blir lättare. OFF: Effekterna av kameraskakning reduceras inte. Ställa in lägsbrytaren för vibrationsreducering Ställ in vibrationsreducering ON/OFF ringbrytare till ON och välj ett vibrationsreduceringsläge med lägesbrytare för vibrationsreducering. NORMAL: Vibrationsreducering reducerar huvudsakligen effekten av kameraskakningar. Effekten av kameraskakningar reduceras också vid horisontella eller vertikala panoreringar. ACTIVE: Vibrationsreducering reducerar effekten av kameraskakningar vid till exempel fotografering från ett fordon i rörelse. Både normala och kraftigare kameraskakningar reduceras. I det här läget görs ingen automatisk skillnad mellan kameraskakningar och panorering. Att notera om vibrationsreducering • Om objektivet ska användas på en kamera som inte är kompatibel med vibrationsreducering (s. 76) ställer du vibrationsreducering ON/OFF ringbrytare på OFF. I synnerhet när du använder Pronea 600i-kameran kan batteriet snabbt laddas ur om denna omkopplare står kvar i läget ON. • Tryck först ned avtryckaren halvvägs och vänta sedan tills bilden i sökaren stabiliseras innan du trycker ned avtryckaren helt. • På grund av vibrationsreduceringens mekaniska egenskaper kan bilden i sökaren bli suddig efter att avtryckaren släppts. Detta är inte något fel. • När du tar panoreringsbilder ska du tänka på att ställa in lägesbrytaren för vibrationsreducering på NORMAL. Om du flyttar kameran i en vid båge när du panorerar, kompenserar den inte för kameraskakning i panoreringsriktningen. Till exempel reduceras endast effekterna av vertikal kameraskakning vid horisontell panorering. • Stäng inte av kameran och lossa inte objektivet från kameran när vibrationsreduceringen är aktiverad. Om detta inte efterföljs kan det låta och kännas som en invändig del är lös eller trasig i objektivet när du skakar på det. Detta är inte något fel. Starta kameran igen för att korrigera detta. • För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen när den inbyggda blixten laddas. • När du använder ett stativ, ställ in vibrationsreducering ON/OFF ringbrytare till ON för att reducera effekten av kameraskakning. Nikon rekommenderar att brytaren ställs till ON när du använder kameran på ett osäkrat stativhuvud eller med en monopod. Men när kameraskakningen är väldigt liten, kan vibrationsreducering omvänt öka effekten på kameraskakning med systemets rörelse. Om detta händer, ställ vibrationsreducering ON/OFF ringbrytare till OFF.

• Vibrationsreducering fungerar inte när AF-ON-knappen på kameran eller en knapp för fokusfunktion objektivet trycks ner.

■ Skärpedjup Ungefärligt djup kan bestämmas genom att kontrollera indikatorer för skärpedjup. Om din kamera har en knapp eller spak för förhandsgranskning av skärpedjupet Indikatorer för Distansindike(manuella mätningar) kan du förhandsgranska skärpedjup ringslinje skärpedjupet genom sökaren. • Det här objektivet är utrustat med ett inre fokuseringssystem (IF). Om fotograferingsavståndet minskar, minskar också brännvidden. • Avståndsskalan visar inte exakt avstånd mellan motiv och kamera. Värdena är ungefärliga och ska användas som en allmän vägledning. Vid fotografering av avlägsna landskap kan skärpedjupet påverka funktionen och motivet kan vara i fokus på ett avstånd närmare än oändligt. • För vidare information, se sidan 226.

„ Ställa in bländaren

Jp En De Fr Es Sv Ru Nl

Använd kameran för att justera bländarinställningen.

„ Använda ett inbyggt roterande stativfäste Om du använde stativ, fäst det vid objektivets stativfäste i stället för kamerans. • När du håller kameran i handtaget och roterar den med objektivet i stativringen, kan din hand stöta i stativet beroende på vilket stativ som används. • Det går att koppla ifrån stativringen genom att skruva ur låsskruv till stativkrage. För information om denna procedur, kontakta ditt närmaste Nikon-servicecenter eller återförsäljare. Ändra kamerapositionen Lossa på fästskruv till stativring (1). Beroende på kameraposition (vertikal eller horisontal), vrid objektivet till ett lämpligt markering för objektivrotationsläge (2) och dra åt skruven (3).

„ Inbyggd blixt och vinjettering

För att undvika vinjettering, använd inte motljusskydd. Kameror F65-serien, F60-serien, F55-serien,

F50-serien, F-601, Pronea 600i, Pronea S Vinjettering inträffar på alla fotograferingsavstånd.

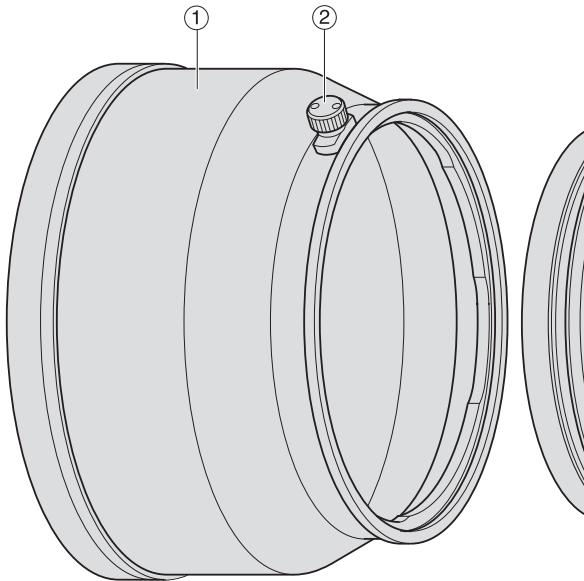

De „ Använda motljusskyddet Motljusskydd minimerar ströljus och skyddar objektivet. Fr Att fästa motljusskyddet • Dra helt åt skruv för motljusskydd (2). • Om motljusskyddet inte sitter korrekt kan vinjettering uppstå. • Ta bort det tvärtom innan du lagrar det.

Es Sv Ru Nl It Ck Ch

„ Instickshållare för filter Använd alltid ett (52mm påskruvbart) filter. Ett 52mm påskruvbart NC-filter är fäst till hållaren för filter när den levereras från fabriken. a Tryck ner knapp på instickshållare för filter och vrid moturs tills den vita linjen på ratten är med rät vinkel till objektivets axel. b Dra instickshållare för filter från objektivkroppen. c Ta loss filtret från hållaren för filter.

d Skruva på ett filter på sidan av hållaren för filter

markerad med orden ”Nikon” och ”JAPAN”. • Instickshållaren för filter kan fästas med ”Nikon” och ”JAPAN” antingen riktad mot objektivet eller kamerasidan utan att dina bilder påverkas av detta.

C-PL3L Snäpp fast cirkulärt polariseringsfilter (tillval) • Blockerar reflektioner från icke-metalliska ytor såsom glas och vatten. • När ett Snäpp fast polariseringsfilter C-PL3L fästs, skiljer sig fokusavståndet från då ett 52mm påskruvbart filter fästs. Avståndsskalan växlas från korrekt position. Närmaste fokusavstånd förlängs något. • Minnesinställningspositionen kan ändras något när du använder förinställd fokus. Fäst C-PL3L-filtret innan du använder minnesinställningsfunktionen.

„ Rekommenderade mattskivor Det finns olika utbytbara mattskivor för vissa SLR-kameror från Nikon till olika fotograferingssituationer. Till detta objektiv rekommenderas följande: Skärm Kamera

fokusering ◎:: Utmärkt fokusering ○ Acceptabel En lätt vinjettering eller moirémönster syns i sökaren, men inte på filmen.

— : Inte tillgängligt ( ) : Anger graden av exponeringskompensation som krävs (endast centrumvägd mätning) För F6-kameror kompenserar du genom att välja ”Other screen” (Annan skiva) i Custom setting (Anpassad inställning) ”b6: Screen comp.” (Mattskivekomp.) och ställa EV-nivån på –2,0 till +2,0 i steg om 0,5 EV. När du använder en annan mattskiva än typ B eller E måste du välja ”Other screen” (Annan skiva), även om kompensationsvärdet som krävs är ”0” (ingen kompensation krävs). På F5-kameror kompenserar du med ”Custom setting #18” (Anpassad inställning nr 18) på kamerahuset. Mer information finns i användarhandboken för kamerahuset. En tom ruta innebär att det inte är tillämpligt. Eftersom skärmtyp M kan användas för både makrofotografering vid en förstoringsgrad på 1:1 och högre och för fotomikrografi, har den andra tillämpningar än andra skärmar.

Sv Ru Nl It Ck Ch Kr

Viktigt • För F5-kameror är endast mattskivorna EC-B, EC-E, B, E, J, A, L tillgängliga i matrismätning.

„ Vård av objektivet

• Håll inte i kamerahuset när objektivet är monterat. Detta kan orsaka skada på kameran (objektivfästet). Håll i både kameran och objektivet när du bär dem. • När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i motljusskydd. • Var försiktig så att inte CPU-kontakterna blir smutsiga eller skadas. • Om gummipackningen för monteringen av objektivet skadats, besök hos närmaste auktoriserade återförsäljare eller ditt servicecenter för reparation. • Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några spår av rengöringsmedlet och rör inga andra delar av objektivet. • Rengör aldrig objektivet med organiska lösningsmedel som thinner eller bensen. • När du förvarar objektivet i dess fodral, fäst både det främre och bakre objektivlocket. • Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen. • Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera. • Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.

Ck „ Standardtillbehör • Snäpp på dedicerat främre objektivlock Ch • Bakre objektivlock Kr

• Motljusskydd HK-31 • Objektivfodral CL-L1 • Dedicerad filterhållare • 52mm påskruvbart NC-filter • Rem LN-1 Viktigt • Instickshållare för filter med ett 52mm påskruvbart filter fäst, ska alltid sättas in i objektivet.

„ Extra tillbehör • 52mm påskruvbara filter (utom cirkulärt polariseringsfilter Ⅱ) • Snäpp fast cirkulärt polariseringsfilter C-PL3L • AF-S telekonvertrar TC-14E Ⅱ/TC-17E Ⅱ/TC-20E Ⅲ

■ Specifikationer Typ av objektiv: Fokallängd: Maximal bländare: Linskonstruktion:

Avståndsinformation: Fokusering:

Vibrationsreducering: Skala för fotograferingsavstånd: Kortaste fokuseringsavstånd: Antal slutarblad: Bländarle: Bländarskala: Exponeringsmätning: Väljare för fokuseringsgräns: Stativkrage: Mått: Vikt:

G-typ AF-S NIKKOR objektiv med inbyggd CPU och Nikons bajonettkoppling 200mm f/2 13 element i 9 grupper (3 ED, 1 super ED och några linselement med Nano Crystal Coat) samt ett avtagbart skyddsglas 12°20’ med 35mm-format (135) Nikon film SLR-kameror och Nikon FX-format digitalkameror 8° med Nikons digitala SLR-kameror i DX-format 9°50’ med IX240 systemkameror Visas i kamerahuset Nikon inte fokuseringssystem (IF), autofokus med en fokuserande Silent Wave-motor, manuellt med separat fokusring Objektivbyte med VCM-motorer (voice coil) Graderad i meter och fot från 1,9 m till oändligt avstånd (∞) 1,9 m

Jp En De Fr Es Sv Ru Nl It

9 st. (rundade) Helautomatisk f/2 till f/22 Full bländaröppning på kameror med CPU-gränssnitt Två områden: FULL (∞ –1,9 m) eller ∞ –5 m

Vridbar 360°, objektivets vridningsindikering vid 90°, endast borttagbar stativkrage Ungefär 124 mm diameter x 203,5 mm (utstick från objektivets monterade fläns) Ungefär 2 930 g

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.
