BRUKSANVISNING PBH2900FRE BOSCH

Udskiftningsborepatron

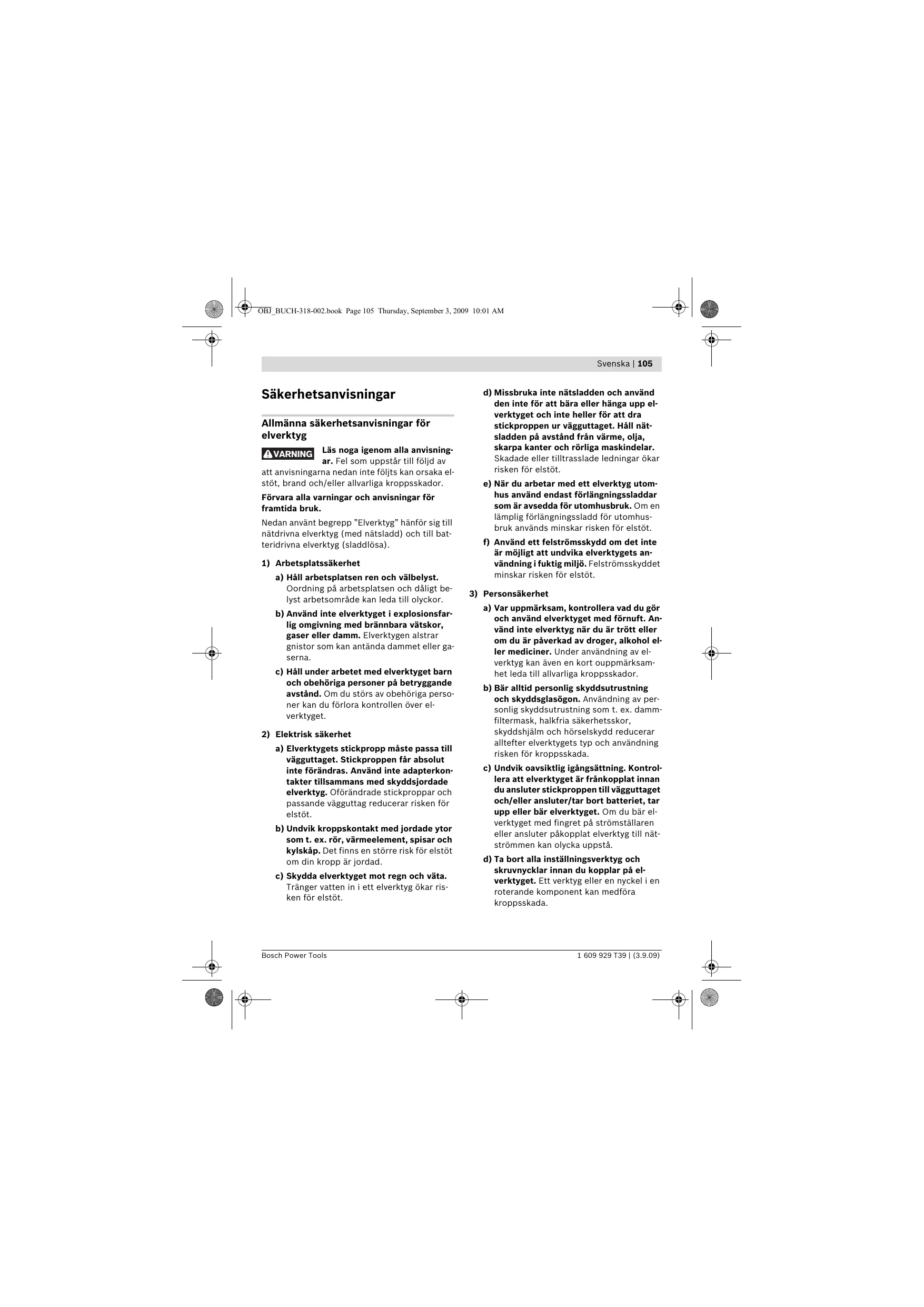

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Bosch Power Tools d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 106 Thursday, September 3, 2009 10:01 AM 106 | Svenska e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. 1 609 929 T39 | (3.9.09)

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för hammare f Bär hörselskydd. Risk finns för att buller leder till hörselskada. f Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. f Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. f Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Bosch Power Tools OBJ_BUCH-318-002.book Page 107 Thursday, September 3, 2009 10:01 AM Svenska | 107 f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Ändamålsenlig användning Elverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Snabbväxelborrchuck (PBH 3000-2 FRE) 2 SDS-plus växelborrchuck (PBH 3000-2 FRE) 3 Verktygsfäste SDS-plus 4 Dammskyddskåpa 5 Spärrhylsa 6 Växelborrchuckens låsring (PBH 3000-2 FRE) 7 Spärrknapp för strömställaren 8 Strömställare Till/Från 9 Ställratt varvtalsförval 10 Riktningsomkopplare 11 Spärrknapp för slag-/vridstoppsomkopplaren 12 Slag-/vridstoppsomkopplaren 13 Växellägesomkopplare (PBH 3000-2 FRE) Bosch Power Tools 14 Upplåsningsknapp för växellägesomkopplare (PBH 3000-2 FRE) 15 Knapp för djupinställning 16 Vingskruv för stödhandtagsjustering 17 Stödhandtag (isolerad greppyta) 18 Djupanslag 19 Handgrepp (isolerad greppyta) 20 Låsskruv för nyckelchucken* 21 Kuggkranschuck* 22 SDS-plus skaft för borrchuck* 23 Snabbchuck (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Borrchuckfäste (PBH 3000-2 FRE) 25 Främre hylsa (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Bakre hylsa (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Utsugningsöppning Sugfix* 28 Klämskruv för Sugfix* 29 Djupanslag för Sugfix* 30 Teleskoprör för Sugfix* 31 Vingskruv för Sugfix* 32 Styrrör för Sugfix* 33 Universalhållare med SDS-plus skaft* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Buller-/vibrationsdata Mätvärdena har bestämts baserande på EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 89 dB(A); ljudeffektnivå 100 dB(A). Onoggrannhet K2 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: slagborrning i betong: vibrationsemissionsvärde ah =14 m/s2, onoggrannhet K=1,5 m/s2, mejsling: vibrationsemissionsvärde ah =12 m/s2, onoggrannhet K=1,5 m/s2, borrning i metall: vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K=1,5 m/s2, skruvdragning: vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K=1,5 m/s2. 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 108 Thursday, September 3, 2009 10:01 AM 108 | Svenska Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperio- den öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Tekniska data Borrhammare 2800 RE 2900 FRE 3000 FRE Set 3000-2 FRE PBH ... Produktnummer 3 603 C93 0.. 3 603 C93 1.. 3 603 C93 2.. 3 603 C94 2.. Varvtalsreglering

Upptagen märkeffekt Slagtal vid märkvarvtal

Tomgångsvarvtal – 1. växelläget – 2. växelläget min-1 min-1 0–1450

3,0 3,0 3,0 3,3 / II / II / II / II Slagstyrka Verktygsfäste Spindelhalsens diameter tillåten borrdiameter max.: – Betong – Murverk (med hålborrkrona) – Stål – Trä Vikt enligt EPTA-Procedure 01/2003 Skyddsklass Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. 1 609 929 T39 | (3.9.09) Bosch Power Tools OBJ_BUCH-318-002.book Page 109 Thursday, September 3, 2009 10:01 AM Svenska | 109 Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification – Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet. – Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X. Val av borrchuck och verktyg För slagborrning och mejsling behövs SDS-plus verktyg som kan sättas in i SDS-plus borrchucken. För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning och gängskärning används verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 29.03.2007 PBH 3000-2 FRE: SDS-plus växelborrchucken 2 kan lätt bytas ut mot medlevererad snabbväxelborrchuck 1. Montage Byte av borrchuck (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set) f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. För arbete med verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft) måste en kuggkrans- eller snabbchuck användas). Stödhandtag f Använd alltid elverktyget med stödhandtag Svängning av stödhandtag (se bild A) Stödhandtaget 17 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning. – Vrid vingskruven för stödhandtagets justering 16 moturs och sväng stödhandtaget 17 till önskat läge. Dra därefter fast vingskruven 16 medurs. Inställning av borrdjup (se bild B) Med djupanslaget 18 kan önskat borrdjup X ställas in. – Tryck in knappen för djupanslagets inställning 15 och sätt in djupanslaget i stödhandtaget 17. Räfflingen på djupanslaget 18 måste vara riktad nedåt. Bosch Power Tools Montering av kuggkranschuck (tillbehör) (PBH 2800 RE) (se bild C) – Skruva in SDS-plus skaftet 22 i en kuggkranschuck 21. Lås kuggkranschucken 21 med säkringsskruven 20. Observera att säkringsskruven är vänstergängad. Insättning av kuggkrans- resp. snabbchuck (se bild D) – Rengör universalhållarens insticksända och smörj lätt med fett. – Skjut med vridningsrörelse in kuggkranschucken 21 resp. snabbchucken 23 med universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i kuggkrans- eller snabbchucken. Borttagning av kuggkrans- resp. snabbchuck – Skjut låshylsan 5 bakåt och ta bort kuggkranschucken 21 resp. snabbchucken 23. 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 110 Thursday, September 3, 2009 10:01 AM 110 | Svenska Ditsättning och borttagning av växelborrchuck (PBH 3000-2 FRE) Så här tas växelborrchucken bort (se bild E) – Grip tag i växelborrchuckens låsring 6 och dra den kraftigt i pilens riktning. Växelborrchucken lossar och kan nu dras bort framåt. – Skydda borttagen växelborrchuck mot nedsmutsning. Så här sätts växelborrchucken in (se bild F) – Rengör växelborrchucken innan den sätts in och fetta lätt in insticksändan. – Grip med hela handen om SDS-plus växelborrchucken 2 eller snabbväxelborrchucken

1. Skjut med vridande rörelse upp växelborrchucken på chuckfästet 24 tills ett tydligt låsningsljud hörs.

– Växelborrchucken låser automatiskt. Kontrollera låsningen genom att dra i växelborrchucken. Verktygsbyte Dammskyddskåpan 4 hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskåpan 4 skadas vid monteringen av verktyget. f Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. Insättning av SDS-plus verktyg (se bild G) Med SDS-plus borrchucken kan insatsverktyget lätt och bekvämt bytas utan användning av extra verktyg. – PBH 3000-2 FRE: Sätt in SDS-plus växelborrchucken 2. – Rengör insatsverktygets insticksända och smörj lätt med fett. – Placera insatsverktyget med en vridrörelse i verktygshållaren tills verktyget automatiskt låser. – Kontrollera låsningen genom att dra i verktyget. SDS-plus insatsverktyget är enligt systemet fritt rörligt. På tomgång uppstår därför en rundgångsavvikelse. Detta har ingen betydelse för borrhålets noggrannhet eftersom borren centreras vid borrning. 1 609 929 T39 | (3.9.09) Så här tas SDS-plus insatsverktyget bort (se bild H) – Skjut spärrhylsan 5 bakåt och ta ut insatsverktyget. Insättning av insatsverktyg utan SDS-plus i kuggkranschucken (PBH 2800 RE) Anvisning: Verktyg utan SDS-plus får inte användas för slagborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – Sätt in kuggkranschucken 21. – Vrid upp kuggkranschucken 21 tills verktyget kan skjutas in. Skjut in verktyget. – Stick in chucknyckeln i respektive hål på kuggkranschucken 21 och spänn jämnt fast verktyget. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Borra”. Borttagning av insatsverktyg utan SDS-plus ur kuggkranschucken (PBH 2800 RE) – Vrid med chucknyckeln hylsan på kuggkranschucken 21 moturs tills insatsverktyget kan tas bort. Insättning av insatsverktyg utan SDS-plus i snabbchucken (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (se bild I) Anvisning: Verktyg utan SDS-plus får inte användas för slagborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – PBH 2900 FRE/PBH 3000 FRE Set: Sätt in snabbchucken 23. – PBH 3000-2 FRE: Sätt in snabbväxelborrchucken 1. – Grip tag i bakre hylsan 26 på snabbchucken 23 och vrid främre hylsan 25 moturs tills verktyget kan skjutas in. Skjut in verktyget. – Grip tag i bakre hylsan på snabbchucken 23 och vrid främre hylsan för hand medurs kraftigt fast tills klick inte längre hörs. Chucken låses härvid automatiskt. – Kontrollera låsningen genom att dra i verktyget. Bosch Power Tools OBJ_BUCH-318-002.book Page 111 Thursday, September 3, 2009 10:01 AM Svenska | 111 Anvisning: Om verktygsfästet har öppnats fullständigt mot stopp, kan det vid stängning hända att friktionsljud uppstår och att verktygsfästet inte stängs ordentligt. Vrid i detta fall den främre hylsan 25 ett varv motsatt pilriktningen. Därefter går det att stänga verktygsfästet. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Borra”. Borttagning av insatsverktyg utan SDS-plus ur snabbchucken (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (se bild J) – Grip tag i snabbchuckens bakre hylsa 26 och vrid snabbchuckens främre hylsa 25 moturs tills verktyget kan tas bort. Dammutsugning med Sugfix (tillbehör) Montering av Sugfix (se bild K) För utsugning av damm krävs en Sugfix (tillbehör). Vid borrning fjädrar Sugfix så att dess huvud alltid hålls nära underlaget. Ställ in borrdjupet på Sugfix (se bild L) Önskat borrdjup X kan ställas in även när Sugfixen är monterad. – Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet. – Lossa vingskruven 31 på Sugfix. – Lägg stadigt an avstängt elverktyg mot ytan som ska borras. SDS-plus insatsverktyget måste härvid beröra ytan. – Förskjut styrröret 32 på Sugfixen i dess hållare så att Sugfix-huvudet ligger an mot ytan som ska borras. Skjut inte upp styrröret 32 på teleskopröret 30 mer än vad som behövs, så att möjligast stor del av skalan på teleskopröret 30 förblir synlig. – Dra åter fast vingskruven 31. Lossa klämskruven 28 på Sugfixens djupanslag. – Förskjut djupanslaget 29 på teleskopröret 30 så att det på bilden visade avståndet X motsvarar önskat borrdjup. – Dra fast klämskruven 28 i detta läge. – Tryck ned knappen för inställning av djupanslaget 15 och ta bort djupanslaget 18. Tryck på nytt ned knappen 15 och skjut framifrån in Saugfix i stödhandtaget 17. – Anslut en utsugningsslang (diameter 19 mm, tillbehör) till Sugfixens utsugningsöppning Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Bosch Power Tools 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 112 Thursday, September 3, 2009 10:01 AM 112 | Svenska Drift

Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. Inställning av driftsätt Välj med slag-/vridstoppsomkopplaren 12 önskat driftsätt för elverktyget. Anvisning: Ändring av driftsätt får endast ske på frånkopplat elverktyg! I annat fall kan elverktyget skadas. – Tryck för växling av driftsätt upplåsningsknappen 11 och vrid slag-/vridstoppsomkopplaren 12 till önskat läge tills den hörbart snäpper fast.

PBH 2800 RE/PBH 2900 FRE/

PBH 3000 FRE Set Läge för Borrning utan slag i trä, metall, keramik och plast samt för skruvdragning och gängskärning För driftsätten slagborrning, Vario-Lock och mejsling måste växellägesomkopplaren 13 ställas i växelläget 1. Läge för Borrning utan slag (växelläge 1) i trä, metall, keramik och plast samt för skruvdragning och gängskärning Läge för Borrning utan slag (växelläge 2) i trä, metall, keramik och plast Läge för Slagborrning i betong eller sten Läge Vario-Lock für inställning av mejselläget I detta läge snäpper inte slag-/vridstopsomkopplaren 12 fast. Läge för Mejsling Läge för Slagborrning i betong eller sten Läge Vario-Lock für inställning av mejselläget I detta läge snäpper inte slag-/vridstopsomkopplaren 12 fast. Läge för Mejsling 1 609 929 T39 | (3.9.09) Inställning av rotationsriktning (se bild M) Med riktningsomkopplaren 10 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske. Högergång: Tryck riktningsomkopplaren 10 åt höger mot stopp. Vänstergång: Tryck riktningsomkopplaren 10 åt vänster mot stopp. Ställ alltid in högergång för slagborrning, borrning och mejsling. Bosch Power Tools OBJ_BUCH-318-002.book Page 113 Thursday, September 3, 2009 10:01 AM Svenska | 113 In- och urkoppling – För inkoppling av elverktyget tryck på strömställare Till/Från 8. – För låsning av strömställaren håll knappen nedtryckt och tryck dessutom ned spärrknappen 7. – För frånkoppling av elverktyget släpp strömställare Till/Från 8. Vid låst strömställare Till/Från 8 tryck först in och släpp sedan upp strömställaren. Inställning av varvtal/slagtal Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 8. Ett lätt tryck på strömställaren Till/Från 8 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet. För slagborrning och mejsling kan endast växelläget 1 användas. Växellägesomkopplaren 13 och slag-/vridstoppsmomkopplaren 12 är så konstruerade att en omkoppling till växelläget 2 i dessa driftsätt inte är möjlig. Innan driftsättet borrning kopplas om till slagborrning, Vario-Lock eller mejsling måste växellägesomkopplaren 13 återställas till växelläget 1. Överlastkoppling f Om insatsverktyget kommer i kläm eller hakar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår. Förval av varvtal/slagtal f Slå genast ifrån elverktyget och ta loss insatsverktyget om elverktyget fastnar. Om ett elverktyg slås till när borrverktyget har fastnat uppstår höga reaktionsmoment. Med ställratten varvtalsförval 9 kan önskat varvtal väljas även under drift. Arbetsanvisningar Tack vare begränsningen kan strömställaren 8 endast tryckas in till förvald högsta gräns. Rotationsriktning vid mejsling Mekaniskt växelval (PBH 3000-2 FRE) Ställ in högergång för mejsling. Härvid undviks ökat slitage på kolborstarna. Med växellägesomkopplaren 13 kan 2 varvtalsområden förväljas. Ändring av mejselläget (Vario-Lock) Växelläge 1: lågt varvtal; för slagborrning, mejsling, borrning med stor diameter på borren, skruvdragning och gängskärning. Växelläge 2: högt varvtal; för borrning med liten diameter på borren. – För omkoppling av växelläge tryck på upplåsningsknappen 11 på slag-/vridstoppsomkopplaren 12 och vrid omkopplaren till läget ”Borra”. Tryck sedan upplåsningsknappen 14 på växellägesomkopplaren 13 och vrid omkopplaren till växelläget 2. Mejseln kan spärras i 36 lägen. Därför är det alltid möjligt att inta en optimal arbetsposition. – Lägg in mejseln i verktygsfästet. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Vario-Lock” (se ”Inställning av driftsätt”, sidan 112). – Vrid insatsverktyget till mejselläget. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Mejsling”. Verktygsfästet är nu låst. – Ställ in högergång för mejsling. Anvisning: Slag-/vridstoppsomkopplaren 12 får manövreras endast när elverktyget är frånkopplat. När växellägesomkopplaren 13 vrids, ska elverktyget helst vara frånkopplat. Bosch Power Tools 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 114 Thursday, September 3, 2009 10:01 AM 114 | Svenska Insättning av skruvbits (se bild N) f Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort. För användning av skruvbits krävs en universalhållare 33 med SDS-plus skaft (tillbehör). – Rengör universalhållarens insticksända och smörj lätt med fett. – Skjut med vridrörelse in universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i universalhållaren. – Sätt in en skruvbits i universalhållaren. Använd endast för skruvhuvudet lämpliga skruvbits. – För borttagning av universalhållaren skjut låshylsan 5 bakåt och ta bort universalhållaren 33 ur verktygsfästet. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Underhåll och service Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Underhåll och rengöring Endast för EU-länder: f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. f Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. Rengör verktygsfästet efter varje användning 3. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. 1 609 929 T39 | (3.9.09) Bosch Power Tools OBJ_BUCH-318-002.book Page 115 Thursday, September 3, 2009 10:01 AM Norsk | 115 Sikkerhetsinformasjon
