KULLANIM KILAVUZU PBH2900FRE BOSCH

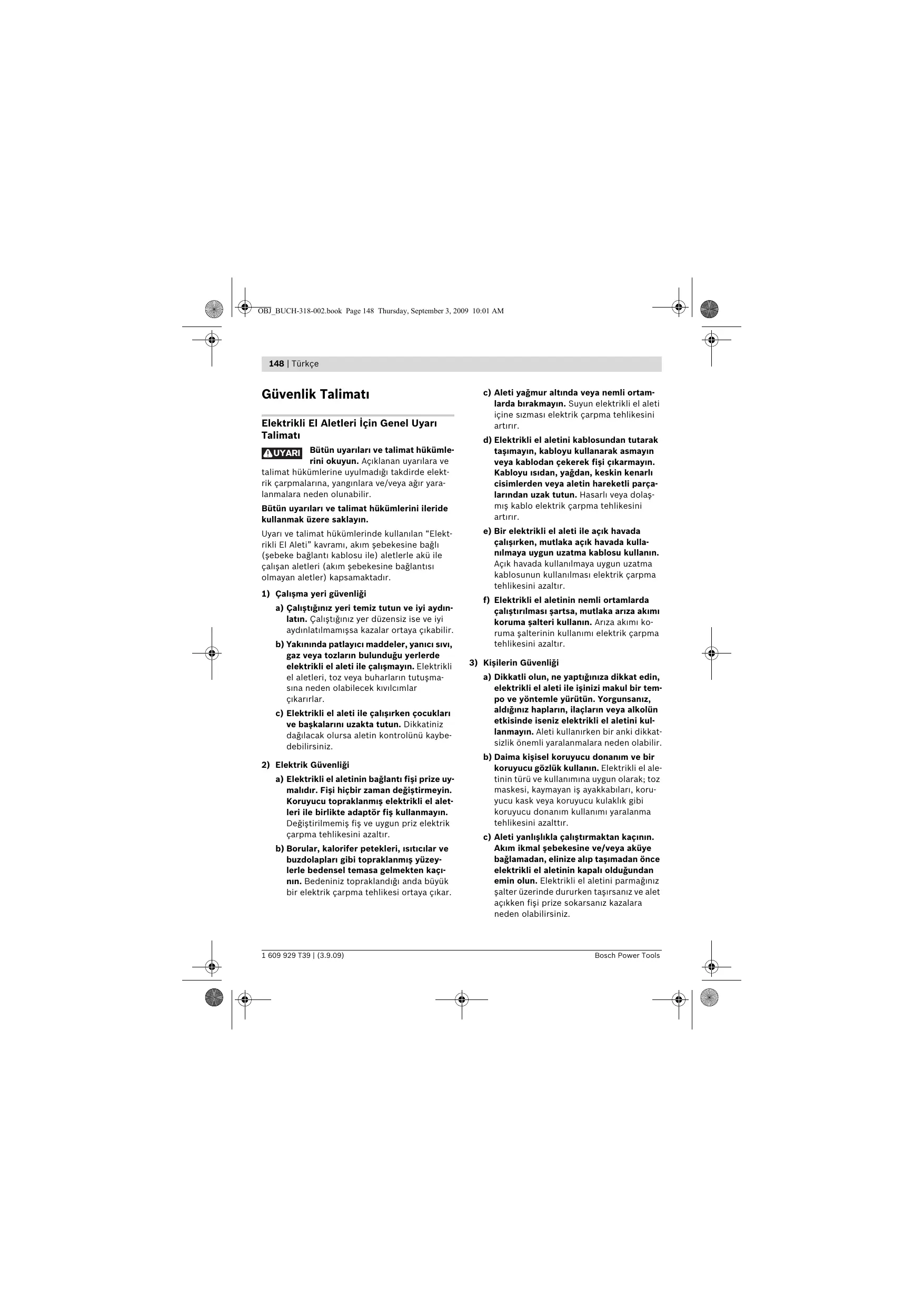

Elektrikli El Aletleri İçin Genel Uyar Talimat UYARI Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. Bütün uyarlar ve talimat hükümlerini ileride kullanmak üzere saklayn. Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl (şebeke bağlant kablosu ile) aletlerle akü ile çalşan aletleri (akm şebekesine bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya çkabilir. b) Yaknnda patlayc maddeler, yanc sv, gaz veya tozlarn bulunduğu yerlerde elektrikli el aleti ile çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuşmasna neden olabilecek kvlcmlar çkarrlar. c) Elektrikli el aleti ile çalşrken çocuklar ve başkalarn uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltr. b) Borular, kalorifer petekleri, stclar ve buzdolaplar gibi topraklanmş yüzeylerle bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük bir elektrik çarpma tehlikesi ortaya çkar. 1 609 929 T39 | (3.9.09) c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti içine szmas elektrik çarpma tehlikesini artrr. d) Elektrikli el aletini kablosundan tutarak taşmayn, kabloyu kullanarak asmayn veya kablodan çekerek fişi çkarmayn. Kabloyu sdan, yağdan, keskin kenarl cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş kablo elektrik çarpma tehlikesini artrr. e) Bir elektrikli el aleti ile açk havada çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann. Açk havada kullanlmaya uygun uzatma kablosunun kullanlmas elektrik çarpma tehlikesini azaltr. f) Elektrikli el aletinin nemli ortamlarda çalştrlmas şartsa, mutlaka arza akm koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanm ve bir koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi koruyucu donanm kullanm yaralanma tehlikesini azalttr. c) Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal şebekesine ve/veya aküye bağlamadan, elinize alp taşmadan önce elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmağnz şalter üzerinde dururken taşrsanz ve alet açkken fişi prize sokarsanz kazalara neden olabilirsiniz. Bosch Power Tools OBJ_BUCH-318-002.book Page 149 Thursday, September 3, 2009 10:01 AM Türkçe | 149 d) Elektrikli el aletini çalştrmadan önce ayar aletlerini veya anahtarlar aletten çkarn. Aletin dönen parçalar içinde bulunabilecek bir yardmc alet yaralanmalara neden olabilir. e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve tak takmayn. Saçlarnz, giysileriniz ve eldivenlerinizi aletin hareketli parçalarndan uzak tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli parçalar tarafndan tutulabilir. g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun. Toz emme donanmnn kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm ve

bakm a) Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun elektrikli el aletleri kullann. Uygun performansl elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve güvenli çalşrsnz. b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve onarlmaldr. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya aleti elinizden brakrken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla çalşmasn önler. d) Kullanm dş duran elektrikli el aletlerini çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu kullanm klavuzunu okumayan kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda elektrikli el aletleri tehlikelidir. Bosch Power Tools e) Elektrikli el aletinizin bakmn özenle yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadklarn, parçalarn hasarl olup olmadğn kontrol edin. Aleti kullanmaya başlamadan önce hasarl parçalar onartn. Birçok iş kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr. f) Kesici uçlar daima keskin ve temiz tutun. Özenle bakm yaplmş keskin kenarl kesme uçlarnn malzeme içinde skşma tehlikesi daha azdr ve daha rahat kullanm olanağ sağlarlar. g) Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri için öngörülen alann dşnda kullanlmas tehlikeli durumlara neden olabilir.

• a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz. Krclar için güvenlik talimat f Koruyucu kulaklk kullann. Çalşrken çkan gürültü kalc işitme kayplarna neden olabilir. f Elektrikli el aleti ile birlikte teslim edilen ek tutamağ kullann. Aletin kontrolünün kayb yaralanmalara neden olabilir. f Alet ucunun görünmeyen elektrik kablolarna veya aletin kendi şebeke bağlant kablosuna rastlama olaslğ bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağndan tutun. Gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarn da elektrik akmna maruz brakabilir ve elektrik çarpmasna neden olabilir. 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 150 Thursday, September 3, 2009 10:01 AM 150 | Türkçe f Görünmeyen ikmal hatlarn tespit etmek üzere uygun tarama cihazlar kullann veya mahalli ikmal şirketlerinden yardm aln. Elektrik kablolaryla temas yanklara ve elektrik çarpmasna neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasna neden olabilir. Fonksiyon tanm f Çalşrken elektrikli el aletini iki elinizle skca tutun ve duruş pozisyonunuzun güvenli olmasna dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanlr. Usulüne uygun kullanm f İş parçasn emniyete aln. Bir germe tertibat veya mengene ile sabitlenen iş parças elle tutmaya oranla daha güvenli tutulur. f Çalşma yerinizi daima temiz tutun. Malzeme karşmlar özellikle tehlikelidir. Hafif metal tozlar yanabilir veya patlayabilir. f Elinizden brakmadan önce elektrikli el aletinin tam olarak durmasn bekleyin. Alete taklan uç skşabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. f Elektrikli el aletinizi hasarl kablo ile kullanmayn. Çalşma srasnda kablo hasar görecek olursa, dokunmayn ve kabloyu hemen prizden çekin. Hasarl koblolar elektrik çarpma tehlikesini artrr. Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. Bu elektrikli el aleti; beton, tuğla ve taş malzemede darbeli delme ile hafif keskileme işleri için geliştirilmiştir. Bu alet ayn zamanda ahşap, metal, seramik ve plastik malzemede darbesiz delme işlerine de uygundur. Elektronik ayar sistemli ve sağ/sol dönüşlü elektrikli el aletleri vidalama işlerine de uygundur. Şekli gösterilen elemanlar Şekli gösterilen elemanlarn numaralar grafik sayfasndaki elektrikli el aleti resmindeki numaralarla ayndr. 1 Değiştirilebilir anahtarsz uç takma mandreni (PBH 3000-2 FRE) 2 SDS-plus-değiştirilebilir mandren (PBH 3000-2 FRE) 3 SDS-plus uç kovan 4 Tozdan koruma kapağ 5 Kilitleme kovan 6 Değiştirilebilir mandren kilitleme halkas (PBH 3000-2 FRE) 7 Açma/kapama şalteri tespit tuşu 8 Açma/kapama şalteri 9 Devir says ön seçim düğmesi 10 Dönme yönü değiştirme şalteri 11 Darbe-/dönme stobu boşa alma şalteri 12 Darbe-/dönme stobu şalteri 13 Vites seçme şalteri (PBH 3000-2 FRE) 14 Vites seçme şalteri boşa alma düğmesi (PBH 3000-2 FRE) 15 Derinlik mesnedi ayar düğmesi 16 Ek tutamak konumu ayar için kelebek vida 17 Ek tutamak (izolasyonlu tutamak yüzeyi) 18 Derinlik mesnedi 19 Tutamak (izolasyonlu tutamak yüzeyi) 1 609 929 T39 | (3.9.09) Bosch Power Tools OBJ_BUCH-318-002.book Page 151 Thursday, September 3, 2009 10:01 AM Türkçe | 151 20 Anahtarl mandren emniyet vidas* 21 Anahtarl mandren* 22 Mandren için SDS-plus-giriş şaft* 23 Anahtarsz uç takma mandreni (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Mandren kovan (PBH 3000-2 FRE) 25 Ön kovan (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Arka kovan (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Ayarlanabilir emme ünitesi emme deliği* 28 Ayarlanabilir emme ünitesi kskaç vidas* 29 Ayarlanabilir emme ünitesi derinlik mesnedi* 30 Ayarlanabilir emme ünitesi teleskop borusu* 31 Ayarlanabilir emme ünitesi kelebek vidas* temel kullanm alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm alanlarnda kullanlrken, farkl uçlarla kullanlrken veya yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen değerden farkl olabilir. Bu da toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde artrabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapal olduğu veya çalştğ halde kullanlmadğ süreler de dikkate alnmaldr. Bu, toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullancya bindirdiği yük için önceden ek güvenlik önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm, ellerin scak tutulmas, iş aşamalarnn organize edilmesi. 32 Ayarlanabilir emme ünitesi klavuz borusu* 33 SDS-plus giriş kovanl çok amaçl adaptör* *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda bulabilirsiniz. Gürültü/Titreşim bilgisi Ölçüm değerleri EN 60745’e göre tespit edilmiştir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basnc seviyesi 89 dB(A); gürültü emisyonu seviyesi 100 dB(A). Tolerans K2 dB. Koruyucu kulaklk kullann! Toplam titreşim değeri (üç yönün vektör toplam) EN 60745’e göre belirlenmektedir: Betonda darbeli delme: Titreşim emisyon değeri ah =14 m/s2, belirsizlik K=1,5 m/s2, Keskileme: Titreşim emisyon değeri ah =12 m/s2, belirsizlik K=1,5 m/s2, Metalde delme: Titreşim emisyon değeri ah <2,5 m/s2, belirsizlik K=1,5 m/s2, Vidalama: Titreşim emisyon değeri ah <2,5 m/s2, belirsizlik K=1,5 m/s2. Uygunluk beyan Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarnca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelikle hükümleri uyarnca da (29.12.2009 tarihinden itibaren) EN 60745 normlarna veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 29.03.2007 Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin Bosch Power Tools 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 152 Thursday, September 3, 2009 10:01 AM 152 | Türkçe Teknik veriler Krc-delici 2800 RE 2900 FRE 3000 FRE Set 3000-2 FRE PBH p. 3
• 603 C93 0 p. 3
• 603 C93 1 p. 3
• 603 C93 2 603 C94 2 Ürün kodu Devir says kontrolü p. 3

Değiştirilebilir mandren

Teslimat kapsam – Anahtarsz uç takma mandreni Giriş gücü Anma devir saysnda darbe says Tek darbe kuvveti

Maksimum delme çap: – Beton – Duvar (buat uçlaryla) – Çelik – Ahşap

3,0 3,0 3,0 3,3 / II / II / II / II Uç kovan Koruma snf Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. 1 609 929 T39 | (3.9.09) Bosch Power Tools OBJ_BUCH-318-002.book Page 153 Thursday, September 3, 2009 10:01 AM Türkçe | 153 Montaj f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Ek tutamak f Elektrikli el aletinizi her zaman ek tutamakla 17 kullann. Ek tutamağn konumunun ayarlanmas (Baknz: Şekil A) Güvenli ve yorulmadan çalşabilmek için ek tutamağn 17 konumunu istediğiniz gibi ayarlayabilirsiniz. – Eke tutamağn konumunu ayarlamak için 16 kelebek viday saat hareket yönünün tersine çevirin ve ek tutamağ 17 istediğiniz konuma getirinin. Daha sonra kelebek viday 16 saat hareket yönünde çevirerek skn. Delik derinliğinin ayarlanmas (Baknz: Şekil B) Derinlik mesnedi 18 ile istenen delik derinliği X ayarlanabilir. – Derinlik mesnedi konumu ayar düğmesine 15 basn ve derinlik mesnedini ek tutamak 17 içine yerleştirin. Derinlik mesnedindeki 18 yivler yukary göstermelidir. – SDS-plus ucu SDS-plus uç kovanna 3 sonuna kadar itin. SDS-plus uç hareket edecek olursa delme derinliği ayar yanlş olabilir. – Derinlik mesnedini, matkap ucunun sivri taraf ile derinlik mesnedinin ucu arasndaki mesafe istenen delik derinliğine eşit olacak biçimde X dşar doğru çekin. Mandrenin ve ucun değiştirilmesi Darbeli delme ve keskileme için SDS-plus mandrene taklabilecek SDS-plus uçlara ihtiyacnz vardr. Ahşap, metal ve plastikte darbesiz delme ve vidalama ile diş açma işlerinde SDS-plus’suz uçlar (örneğin silindir şaftl uçlar) kullanlr. Bu uçlar için hzl germeli anahtarsz uç takma mandrenine veya anahtarl mandrene ihtiyacnz vardr. Bosch Power Tools PBH 3000-2 FRE: SDS-plus-Değiştirilebilir mandren 2 aletle birlikte teslim edilen hzl germeli değiştirilebilir mandrenle 1 kolaylkla değiştirilebilir. Mandrenin değiştirilmesi

(PBH 2800 RE/ PBH 2900 FRE/

PBH 3000 FRE Set) SDS-plus sistemi olmayan uçlarla (örneğin silindir şaftl uçlarla) çalşabilmek için anahtarl veya hzl değiştirilir mandreni kullanmalsnz. Anahtarl mandarenin montaji (aksesuar) (PBH 2800 RE) (Baknz: Şekil C) – SDS-plus giriş şaftn 22 bir anahtarl mandrene 21 vidalayn. Anahtarl mandreni 21 emniyet vidas 20 ile emniyete aln. Emniyet vidasnn sol dişli olduğunu unutmayn. Anahtarl mandrenin veya hzl değiştirilir mandrenin taklmas (Baknz: Şekil D) – Giriş şaftnn ucunu temizleyin ve hafifçe yağlayn. – Anahtarl mandreni 21 veya hzl değiştirilir mandreni 23 giriş şaft ile döndürerek kendi kendine kilitleninceye kadar uç kovanna yerleştirin. – Anahtarl mandreni veya hzl değiştirilir mandreni çekerek kilitlemenin olup olmadğn kontrol edin. Anahtarl mandrenin veya hzl değiştirilir mandrenin çkarlmas – Kilitleme kovann 5 arkaya doğru itin ve anahtarl mandreni 21 veya hzl değiştirilir mandreni 23 aln. Değiştirilebilir mandrenin çkarlmas/taklmas (PBH 3000-2 FRE) Değiştirilebilir mandrenin çkarlmas (Baknz: Şekil E) – Değiştirilir mandrenin kilitleme halkasn 6 kavrayn ve ok yönüne doğru kuvvetlice çekin. Değiştirilir mandren gevşer ve onu önden çkarp alabilirsiniz. – Çkardktan sonra değiştirilebilir mandreni kirlenmeye karş koruyun. 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 154 Thursday, September 3, 2009 10:01 AM 154 | Türkçe Değiştirilebilir mandrenin taklmas (Baknz: Şekil F) SDS-plus’suz uçlarn anahtarl mandrene taklmas (PBH 2800 RE) – Takmadan önce değiştirilebilir mandreni temizleyin ve giriş ksmn hafifçe yağlayn. – SDS-plus değiştirilebilir mandreni 2 veya hzl germeli değiştirilebilir mandreni 1 elinizin bütünüyle kavrayn. Değiştirilebilir mandreni belirgin bir kavrama sesi duyuluncaya kadar mandren kovanna 24 itin. – Değiştirilebilir mandren kendiliğinden kilitlenir. Değiştirilebilir mandreni çekerek kilitlemeyi kontrol edin. Açklama: SDS-plus’suz uçlar darbeli delme ve keskileme işlerinde kullanmayn! SDS-plus’suz uçlar ve mandreniniz darbeli delme ve keskileme işlerinde hasar görür. Uç değiştirme Tozdan koruma kapağ 4 çalşma srasnda matkap tozunun uç kovanna girmesini büyük oranda önler. Alete ucu takarken 4 tozdan koruma kapağnn hasar görmemesine dikkat edin. f Hasar gören tozdan koruma kapağn hemen değiştirin. Bu işlemin bir müşteri servisi tarafndan yaplmas önemle tavsiye olunur. SDS-plus ucun taklmas (Baknz: Şekil G) SDS-plus mandrenle uçlar yardmc bir anahtar kullanmadan rahatça değişterebilirsiniz. – PBH 3000-2 FRE: SDS-plus değiştirilebilir mandreni 2 takn. – Ucun alete giren tarafn temizleyin ve hafifçe yağlayn. – Ucu, otomatik olarak kilitleme yapncaya kadar döndürerek uç kovanna takn. – Ucu çekerek kilitlemenin tam olarak olup olmadğn kontrol edin. SDS-plus uç sistem gereği hafif boşluklu ve serbest hareket eder. Bu nedenle alet boşta çalşrken uç tam konsantrik olarak dönmez. Ancak bunun matkap deliğinin hassaslğna bir etkisi olmaz, çünkü matkap ucu delme esnasndan kendilğinden merkezleme yapar. SDS-plus ucun çkarlmas (Baknz: Şekil H) – Kilitleme kovann 5 arkaya itin ve ucu çkarn. 1 609 929 T39 | (3.9.09) – Anahtarl mandreni 21 takn. – Uç yerleştirilebilecek ölçüde anahtarl mandreni 21 çevirmek suretiyle açn. Ucu yerine yerleştirin. – Mandren anahtarn anahtarl mandrenin 21 deliklerine yerleştirerek mandreni düzenli biçimde skn. – Darbe/dönme stobu şalterini 12 “delme” pozisyonuna çevirin. SDS-plus’suz uçlarn anahtarl mandrenden çkarlmas (PBH 2800 RE) – Anahtarl mandrenin 21 kovann mandren anahtar ile uç çkarlabilecek ölçüde saat hareket yönünün tersine çevirin. SDS-plus’suz uçlarn hzl değiştirilir mandrene taklmas (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (Baknz: Şekil I) Açklama: SDS-plus’suz uçlar darbeli delme ve keskileme işlerinde kullanmayn! SDS-plus’suz uçlar ve mandreniniz darbeli delme ve keskileme işlerinde hasar görür. – PBH 2900 FRE/PBH 3000 FRE Set: Hzl germeli mandreni 23 takn. – PBH 3000-2 FRE: Değiştirilebilir anahtarsz uç takma mandrenini 1 takn. – Anahtarsz uç takma mandreninin 23 arka kovann 26 tutun ve ön kovan 25 uç taklncaya kadar saat hareket yönünün tersine çevirin. Ucu takn. – Anahtarsz uç değiştirme mandreninin 23 arka kovann skca tutun ve ön kovan kavrama sesi duyuluncaya kadar elinezle güçlü biçimde çevirin. Bu yolla mandren otomatik olarak kilitlenir. – Ucu çekerek sağlam oturuş olup olmadğn kontrol edin. Bosch Power Tools OBJ_BUCH-318-002.book Page 155 Thursday, September 3, 2009 10:01 AM Türkçe | 155 Açklama: Uç kovan sonuna kadar açldktan sonra sklrsa bir kilitleme sesi duyulur uç kovan kapanmaz. Bu gibi durumlarda ön kovan 25 saat hareket yönünün tersine bir kere çevirin. Daha sonra uç kovann kapatabilirsiniz. – Darbe/dönme stobu şalterini 12 “delme” pozisyonuna çevirin. SDS-plus’suz uçlarn hzl germeli mandrenden alnmas (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (Baknz: Şekil J) – Hzl germeli mandrenin arka kovann 26 tutun ve hzl germeli mandrenin ön kovann 25 uç çkarlabilecek ölçüde saat hareket yönünün tersine çevirin. Ayarlanabilir emme ünitesi ile toz emme (aksesuar) Ayarlanabilir emme ünitesinin taklmas (Baknz: Şekil K) Toz emme için bir ayarlanabilir emme ünitesi (aksesuar) gereklidir. Delme işlemi srasnda ayarlanabilir emme ünitesi yaylanr ve bu yolla emme ünitesinin baş daima tabanda tutulur. – Derinlik mesnedi düğmesine 15 basn ve derinlik mesnedini 18 aln. Düğmeye 15 yeniden basn ve ayalanabilir emme ünitesini ön taraftan ek tutamağa 17 takn. – Bir emme hortumunu (çap 19 mm, aksesuar) ayarlanabilir emme ünitesinin emme deliğine 27 bağlayn. Elektrik süpürgesi işlenen malzemeye uygun olmaldr. Ayarlanabilir emme ünitesinde delik derinliğinin ayarlanmas (Baknz: Şekil L) İstediğiniz X delme derinliğini ayarlanabilir emme ünitesi takl iken de belirleyebilirsiniz. – SDS-plus ucu SDS-plus uç kovanna 3 sonuna kadar itin. SDS-plus uç hareket edecek olursa delme derinliği ayar yanlş olabilir. – Ayarlanabilir emme ünitesinin kelebek vidasn 31 gevşetin. – Elektrikli el aletini çalştrmadan delinecek noktaya skc yerleştirin. Bu srada SDS-plus uç yüzeye düz ve tam olarak oturmaldr. – Ayarlanabilir emme ünitesinin klavuz borusunu 32 ayalanabilir emme ünitesi delinecek yüzeye dayanacak biçimde itin. Klavuz boruyu 32 teleskop borunun 30 üstüne gereğinden fazla itmeyin ve teleskop boru 30 üzerindeki skalann büyük bir bölümü görünebilsin. – Kelebek viday 31 tekrar skn. Ayarlanabilir emme ünitesindeki derinlik mesnedenin kskaç vidasn 28 gevşetin. – Derinlik mesnedini 29 teleskop boruya 30 o ölçüde itin ki, şekilde gösterilen mesafe X istediğiniz delme derinliğine eşit olsun. – Kskaç viday 28 bu pozisyonda skn. Özellikle sağlğa zararl, kanserojen veya kuru tozlar emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullann. Bosch Power Tools 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 156 Thursday, September 3, 2009 10:01 AM 156 | Türkçe İşletim

Çalştrma f Şebeke gerilimine dikkat edin! Akm kaynağnn gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmaldr. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalştrlabilir. Darbeli delme, Vario-Lock ve keskileme işletimleri için vites seçme şalteri 13 1. vitese getirilmelidir. Ahşap, metal, seramik ve plastikte darbesiz delme ile vidalama ve diş açma pozizsyonu (Vites 1) İşletim türünün ayarlanmas Darbe/dönme stobu şalteri 12 ile elektrikli el aletinin işletim türünü seçin. Açklama: İşletim türünü sadece alet dururken değiştirin! Aksi takdirde elektrikli el aleti hasar görebilir. – İşletim türünü değiştirmek için boşa alma düğmesine 11 basn ve darbe/dönme stobu şalterini 12 duyulacak biçimde kavrama yapncaya kadar istediğiniz pozisyona çevirin.

PBH 2800 RE/PBH 2900 FRE/

PBH 3000 FRE Set Ahşap, metal, seramik ve plastikte darbesiz delme ile vidalama ve diş açma pozisyonu Beton veya taşta darbeli delme pozisyonu Keskileme pozisyonunu ayarlamak için Vario-Lock pozisyonu Bu pozisyonda darbe/dönme stobu şalteri 12 kilitleme yapmaz. Keskileme pozisyonu Ahşap, metal seramik ve plastikte darbesiz delme pozisyonu (Vites 2) Beton veya taşta darbeli delme pozisyonu Keskileme pozisyonunu ayarlamak için Vario-Lock pozisyonu Bu pozisyonda darbe/dönme stobu şalteri 12 kilitleme yapmaz. Keskileme pozisyonu Dönme yönünün ayarlanmas (Baknz: Şekil M) Dönme yönü değiştirme şalteri 10 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 8 basl iken bu mümkün değildir. Sağa dönüş: Dönme yönü değiştirme şalterini 10 sonuna kadar sağa bastrn. Sola dönüş: Dönme yönü değiştirme şalterini 10 sonuna kadar sola bastrn. Darbeli delme, delme ve keskileme için dönme yönünü daima sağa dönüşe ayarlayn. 1 609 929 T39 | (3.9.09) Bosch Power Tools OBJ_BUCH-318-002.book Page 157 Thursday, September 3, 2009 10:01 AM Türkçe | 157 Açma/kapama – Elektrikli el aletini çalştrmak için açma/kapama şalterine 8 basn. – Açma/kapama şalterini sabitlemek için şalteri basl tutun ve tespit tuşuna 7 basn. – Elektrikli el aletini kapatmak için açma/kapama şalterini 8 brakn. Açma/kapama şalteri 8 kilitli durumda iken şaltere önce basn sonra brakn. Devir saysnn ve darbe saysnn ayarlanmas Açma/kapama şalteri üzerine uyguladğnz bastrma kuvvetini 8 azaltp çoğaltarak alet çalşr durumda iken de devir saysn ve darbe saysn ayarlayabilirsiniz. Açma/kapama şalteri 8 üzerine uygulanan düşük bastrma kuvveti düşük bir devir/darbe says sağlar. Uygulanan bastrma kuvveti artrldkça devir/darbe says yükselir. Devir saysnn ve darbe saysnn ön seçimi Devir says ön seçim düğmesi 9 ile gerekli devir saysn alet çalşrken de önceden seçerek belirleyebilirsiniz. Snrlama tertibat sayesinde açma/kapama şalteri 8 sadece önceden seçilerek ayarlanan en yüksek snra kadar bastrlabilir. Darbeli delme ve keskileme sadece Vites 1 ile mümkündür. Vites seçme şalterinin 13 darbe/dönme stobu şalterinin 12 özel biçimi bu işletim türünde Vites 2’ye geçilmesini önler. Darbesiz delmeden darbeli delmeye, VarioLock’a ve keskilemeye geçiş yapmadan önce vites seçme şalteri 13 Vites 1’e geri getirilmelidir. Torklu kavrama f Uç malzmeme içinde skşrsa veya taklrsa matkap miline giden tahrik kesilir. Bu gibi durumlarda ortaya çkan kuvvetler nedeniyle, elektrikli el aletini daima iki elinizle skca tutun ve duruş pozisyonununuzun güvenli olmasn sağlayn. f Elektrikli el aletini kapatn ve elektrikli el aleti bloke olursa ucu gevşetin. Uç blokeli durumda iken elektrikli el aletini tekrar çalştrmak yüksek reaksiyon momentlerine neden olur. Çalşrken dikkat edilecek hususlar Keskilemede dönme yönü Keskileme yaparken dönme yönünü daima sağa dönüşe ayarlayn. Bu yolla kömür frçalarn hzla ypranmasn önlersiniz. Mekanik vites seçimi (PBH 3000-2 FRE) Vites seçme şalteri 13 ile 2 farkl devir says ayar önceden seçilerek ayarlanabilir. Vites 1: Düşük devir says aralğ; darbeli delme, keskileme, büyük çapl deliklerin açlmas, vidalama ve diş açma için. Vites 2: Yüksek devir says aralğ; küçük çapl deliklerin açlmas için. – Vitesi değiştirmek için boşa alma düğmesini 11 darbe/dönme stobunda 12 delme pozisyonuna bastrn. Daha sonra boşa alma düğmesine 14 vites seçme şalterinde 13 bastrn ve vites seçme şalterini Vites 2’ye çevirin. Keskinin poziyonun değiştirilmesi (Vario-Lock) Keskiyi 36 çeşitli çalşma konumlarna getirerek kilitleyebilirsiniz. Bu sayede yaptğnnz işe göre optimum pozisyonu sağlayabilirsiniz. – Keskiyi uç kovanna takn. – Darbe/dönme stobu şalterini 12 “Vario-Lock” pozisyonuna çevirin (Baknz: “İşletim türünün ayarlanmas”, sayfa 156). – Uç kovann istediğiniz kesme pozisyonuna çevirin. – Darbe/dönme stobu şalterini 12 “keskileme” pozisyonuna çevirin. Uç kovan kilitlenir. – Keskileme yapmak için dönme yönünü sağa ayarlayn. Açklama: Darbe/dönme stobu şalteri 12 sadece alet kapal iken çevrilmelidir. Vites seçme şalteri 13 çevrilirken de alet kapal olmaldr. Bosch Power Tools 1 609 929 T39 | (3.9.09) OBJ_BUCH-318-002.book Page 158 Thursday, September 3, 2009 10:01 AM 158 | Türkçe Vidalama bits’lerinin taklmas (Baknz: Şekil N) f Elektrikli el aletini sadece kapal durumda somun ve vidalarn üzerine yerleştirin. Dönmekte olan uçlar kayabilir. Vidalama bits’lerini kullanabilmek için SDS-plus giriş şaftl çok amaçl bir adaptöre 33 (aksesuar) ihtiyacnz vardr. – Giriş şaftnn ucunu temizleyin ve hafifçe yağlayn. – Çok amaçl adaptörü otomatik olarak kilitleninceye kadar çevirerek uç kovanna takn. – Çok amaçl adaptörü çekerek kilitlemeyi kontrol edin. – Bir vidalama bits’ini çok amaçl adaptöre takn. Sadece vida başna uygun vidalama bits’i kullann. – Çok amaçl adaptörü çkarmak için kilitleme kovann 5 arkaya itin ve çok amaçl adaptörü 33 uç kovanndan çkarn. Müşteri servisi ve müşteri danşmanlğ Müşteri servisleri ürününüzün onarm ve bakm ile yedek parçalarna ait sorularnz yantlandrr. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müşteri servisi timi satn alacağnz ürünün özellikleri, bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile yedek parçalarna ait sorularnz memnuniyetle yantlandrr. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danşman: +90 (0212) 335 06 66 Müşteri Servis Hatt: +90 (0212) 335 07 52 Tasfiye Bakm ve servis Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine gönderilmelidir. Bakm ve temizlik Sadece AB üyesi ülkeler için: f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Elektrikli el aletini evsel çöplerin içine atmayn! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayl Avrupa Birliği yönetmeliği ve bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanm merkezlerine gönderilmek zorundadr. f İyi ve güvenli çalşabilmek için elektrikli el aletini ve havalandrma deliklerini daima temiz tutun. f Hasar gören tozdan koruma kapağn hemen değiştirin. Bu işlemin bir müşteri servisi tarafndan yaplmas önemle tavsiye olunur. Her kullanmdan sonra SDS-plus uç kovann 3 temizleyin. Değişiklik haklarmz sakldr. Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch elektrikli aletleri için yetkili bir serviste yaplmaldr. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. 1 609 929 T39 | (3.9.09) Bosch Power Tools OBJ_BUCH-318-002.book Page 159 Thursday, September 3, 2009 10:09 AM | 159 PBH 2800 RE
