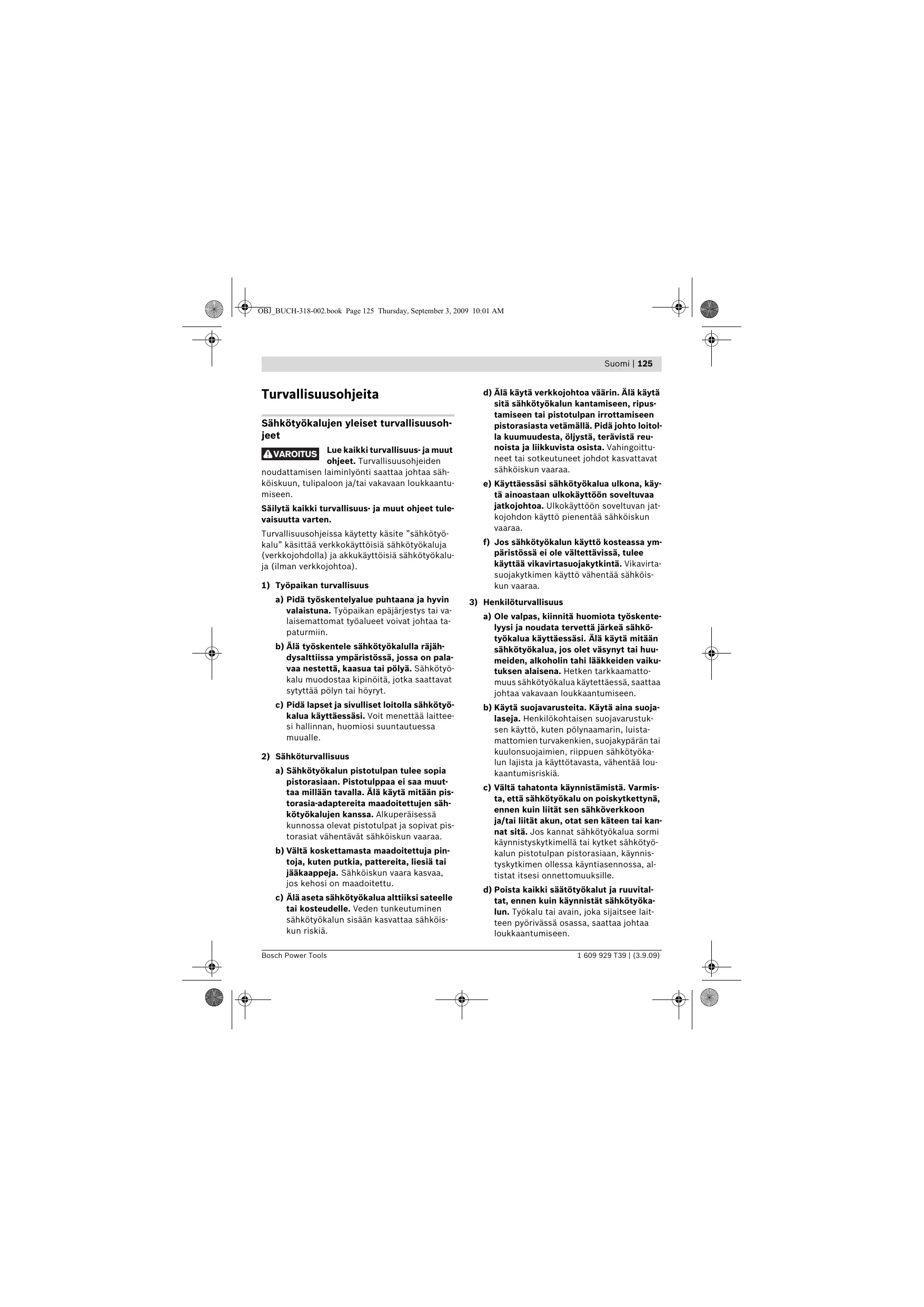

OBJ_BUCH-318-002.book Page 125 Thursday, September 3, 2009 10:01 AM Suomi | 125

Turvallisuusohjeita fi

Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). 1) Työpaikan turvallisuus a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle. 2) Sähköturvallisuus a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Bosch Power Tools

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. 3) Henkilöturvallisuus a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. 1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 126 Thursday, September 3, 2009 10:01 AM

126 | Suomi e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. 4) Sähkötyökalujen huolellinen käyttö ja käsittely a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa

1 609 929 T39 | (3.9.09)

haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. 5) Huolto a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Vasaroiden turvallisuusohjeet f Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. f Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin. f Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sähkötyökalun omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

OBJ_BUCH-318-002.book Page 127 Thursday, September 3, 2009 10:01 AM Suomi | 127 f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.

3 Työkalunpidin, SDS-plus 4 Pölynsuojus 5 Lukkoholkki 6 Vaihtoporanistukan lukkorengas (PBH 3000-2 FRE) 7 Käynnistyskytkimen lukituspainike 8 Käynnistyskytkin 9 Kierrosluvun asetuksen säätöpyörä 10 Suunnanvaihtokytkin 11 Isku-/kiertopysäytyskytkimen lukkopainike

f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.

12 Isku-/kiertopysäytyskytkin

f Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

15 Syvyydenrajoittimen säätöpainike

13 Vaihteenvalitsin (PBH 3000-2 FRE) 14 Vaihteenvalitsimen vapautuspainike (PBH 3000-2 FRE) 16 Lisäkahvan säädön siipiruuvi 17 Lisäkahva (eristetty kädensija) 18 Syvyydenrajoitin 19 Kahva (eristetty kädensija) 20 Hammaskehäistukan lukkoruuvi*

Toimintaselostus Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu vasaraporaukseen betoniin, tiileen ja kiveen, sekä kevyeeseen talttaustyöhön. Se soveltuu myös poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin. Sähkötyökalut, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvinvääntöön.

Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

21 Hammaskehäistukka* 22 SDS-plus-liitosvarsi poranistukkaa varten* 23 Pikaistukka (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Istukan kiinnitin (PBH 3000-2 FRE) 25 Etummainen rengas (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Taimmainen rengas (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Imuvarren imuaukko* 28 Imuvarren kiristysruuvi* 29 Imuvarren syvyydenrajoitin* 30 Imuvarren teleskooppiputki* 31 Imuvarren siipiruuvi* 32 Imuvarren johdeputki* 33 SDS-plus-kiinnitysvarrella varustettu yleispidin* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

1 Pikavaihtoistukka (PBH 3000-2 FRE) 2 SDS-plus-vaihtoporanistukka (PBH 3000-2 FRE)

Standardinmukaisuusvakuutus

Mittausarvot määritetty EN 60745 mukaan.

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 89 dB(A); äänen tehotaso 100 dB(A). Epävarmuus K2 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: Vasaraporaus betoniin: Värähtelyemissioarvo ah =14 m/s2, epävarmuus K=1,5 m/s2, Talttaus: Värähtelyemissioarvo ah =12 m/s2, epävarmuus K=1,5 m/s2, Poraus metalliin: Värähtelyemissioarvo ah <2,5 m/s2, epävarmuus K=1,5 m/s2, Ruuvinvääntö: Värähtelyemissioarvo ah <2,5 m/s2, epävarmuus K=1,5 m/s2. Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.

1 609 929 T39 | (3.9.09)

Tuotenumero Kierrosluvun ohjaus

Kierto oikealle/vasemmalle

Toimitukseen kuuluu – Pikaistukka

Ottoteho Iskuluku nimelliskierrosluvulla

Nimellinen kierrosluku

Tyhjäkäyntikierrosluku – 1. vaihde – 2. vaihde

/ II Iskun voimakkuus

Työkalunpidin Karan kaulan läpimitta Poraterän halkaisija maks.: – Betoni – Muuraus (rengasmaisella kairankruunulla) – Teräs – Puu Paino vastaa EPTA-Procedure 01/2003 Suojausluokka

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Asennus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Lisäkahva f Käytä supistushylsyä vain lisäkahvan 17 kanssa. Lisäkahvan kääntäminen (katso kuva A) Voit mielivaltaisesti kääntää lisäkahvaa 17, löytääksesi varman ja vaivattoman työskentelyasennon. – Kierrä lisäkahvan säädön siipiruuvia 16 vastapäivään ja käännä lisäkahva 17 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 16 uudelleen, kiertämällä sitä myötäpäivään. Poraussyvyyden asetus (katso kuva B) Syvyydenrajoittimella 18 voidaan haluttu poraussyvyys X määrätä. – Paina syvyydenrajoittimen painiketta 15 ja aseta syvyydenrajoitin lisäkahvaan 17. Syvyydenrajoittimen 18 rihlat tulee osoittaa alaspäin. – Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus-työkalunpitimeen 3. SDS-plustyökalun liikkuminen saattaa muuten johtaa väärän poraussyvyyden asetukseen. – Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussyvyyttä X.

Poraistukan vaihto (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set) Jotta voisit työskennellä työkaluilla, joissa ei ole SDS-plus-kiinnitystä (esim. lieriövartiset poranterät) tulee sinun asentaa hammaskehä- tai pikaistukka. Hammaskehäistukan asennus (lisätarvike) (PBH 2800 RE) (katso kuva C) – Kierrä SDS-plus-liitosvarsi 22 hammaskehäistukkaan 21. Lukitse hammaskehäistukka 21 lukkoruuvilla 20. Ota huomioon että lukkoruuvissa on vasen kierre. Hammaskehä- tai pikaistukan asennus (katso kuva D) – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta hammaskehäistukka 21 tai pikaistukka 23 liitosvarsineen kiertäen työkalunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen hammaskehäistukasta tai pikaistukasta vetämällä. Hammaskehä- tai pikaistukan irrotus – Työnnä lukkoholkki 5 taaksepäin ja poista hammaskehäistukka 21 tai pikaistukka 23.

Vaihtoporanistukan irrotus/kiinnitys (PBH 3000-2 FRE) Vaihtoporanistukan irrotus (katso kuva E)

Istukan ja työkalujen valinta Vasaraporaukseen ja talttaukseen tarvitset SDSplus-työkaluja, jotka asennetaan SDS-plus-istukkaan. Poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön ja kierteitykseen käytetään työkaluja ilman SDSplus-kiinnitystä (esim. lieriövartiset poranterät). Näitä työkaluja varten tarvitset pikavaihtoistukan tai hammaskehäistukan. PBH 3000-2 FRE: SDS-plus-vaihtoporanistukka 2 voidaan helposti vaihtaa toimitukseen kuuluvaan pikavaihtoporanistukkaan 1.

1 609 929 T39 | (3.9.09)

– Tartu vaihtoporanistukan lukkorenkaaseen 6 ja vedä sitä voimakkasti nuolen suuntaan. Vaihtoporanistukka aukeaa ja voidaan poistaa eteenpäin. – Suojaa irrotettu vaihtoistukka lialta. Vaihtoporanistukan kiinnitys (katso kuva F) – Puhdista vaihtoistukka ennen asennusta ja rasvaa kiinnitysvartta kevyesti. – Tartu SDS-vaihtoporanistukan 2 tai pikavaihtoporanistukan 1 ympäri koko kädellä. Työnnä vaihtoporanistukka kiertäen istukan kiinnittimeen 24, kunnes kuulet selvän lukkiutumisäänen.

OBJ_BUCH-318-002.book Page 131 Thursday, September 3, 2009 10:01 AM Suomi | 131 – Vaihtoporanistukka lukkiutuu automaattisesti paikoilleen. Tarkista lukkiutuminen vaihtoporanistukasta vetämällä.

Työkalunvaihto Pölynsuojus 4 estää pitkälti poranpölyn tunkeutumisen työkalunpitimeen käytön aikana. Varo työkaluja vaihdettaessa, ettei pölynsuojus 4 vaurioidu. f Vaurioitunut pölynsuojus on heti vaihdettava. Suosittelemme, että tämä työ jätetään asiakaspalvelun suoritettavaksi. SDS-plus-vaihtotyökalujen asennus (katso kuva G) SDS-plus-istukalla voit yksinkertaisesti ja kätevästi vaihtaa vaihtotyökalut ilman lisätyökaluja. – PBH 3000-2 FRE: Asenna SDS-plus-vaihtoporanistukka 2. – Puhdista vaihtotyökalun istukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta vaihtotyökalu kiertäen työkalunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen työkalusta vetämällä. SDS-plus-vaihtotyökalu liikkuu järjestelmästä johtuen vapaasti. Täten syntyy tyhjäkäynnillä pyörintäheitto. Tämä ei vaikuta porausreiän tarkkuuteen, koska poranterä keskittää itsensä porauksen aikana. SDS-plus-vaihtotyökalujen irrotus (katso kuva H) – Työnnä lukkoholkki 5 taaksepäin ja poista vaihtotyökalu. Vaihtotyökalujen kiinnitys hammaskehäistukkaan ilman SDS-plus-järjestelmää (PBH 2800 RE) Huomio: Älä käytä työkaluja, joissa ei ole SDSplus-kiinnitystä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS-plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauksessa ja talttauksessa.

– Työnnä istukka-avain hammaskehäistukan 21 vastaaviin reikiin ja kiristä työkalu tasaisesti kiinni. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”poraus”. Vaihtotyökalujen irrotus hammaskehäistukasta ilman SDS-plus-järjestelmää (PBH 2800 RE) – Kierrä hammaskehäistukan 21 rengasta vastapäivään istukka-avaimella, kunnes vaihtotyökalu voidaan poistaa työkalunpitimestä. Vaihtotyökalujen kiinnitys pikaistukkaan ilman SDS-plus-järjestelmää (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (katso kuva I) Huomio: Älä käytä työkaluja, joissa ei ole SDSplus-kiinnitystä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS-plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauksessa ja talttauksessa. – PBH 2900 FRE/PBH 3000 FRE Set: Asenna pikaistukka 23. – PBH 3000-2 FRE: Asenna pikavaihtoistukka 1. – Pidä pikaistukan 23 taimmaista rengasta 26 paikallaan ja kierrä etummaista rengasta 25 vastapäivään, kunnes työkalu voidaan työntää paikoilleen. Aseta työkalu. – Pidä pikaistukan 23 taimmaista hylsyä paikallaan ja kierrä etummaista hylsyä voimakkasti myötäpäivään, kunnes rasteriääni loppuu. Istukka lukkiutuu täten automaattisesti. – Tarkista, että työkalu on tiukasti kiinni, vetämällä siitä. Huomio: Jos työkalunpidin avataan vasteeseen asti, saattaa työkalunpidintä suljettaessa kuulua räikkä-ääni, eikä työkalunpidin sulkeudu. Kierrä siinä tapauksessa etummainen hylsy 25 kerran vastapäivään. Tämän jälkeen voidaan työkalunpidin sulkea. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”poraus”.

– Asenna hammaskehäistukka 21. – Avaa hammaskehäistukka 21 kiertämällä sitä, kunnes työkalu voidaan asettaa siihen. Aseta työkalu.

1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 132 Thursday, September 3, 2009 10:01 AM

132 | Suomi Vaihtotyökalujen irrotus pikaistukasta ilman SDS-plus-järjestelmää (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (katso kuva J)

Poraussyvyyden asetus imuvarteen (katso kuva L)

– Pidä pikaistukan takahylsy 26 paikallaan ja kierrä etuhylsyä 25 vastapäivään, kunnes työkalu voidaan irrottaa.

– Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus-työkalunpitimeen 3. SDS-plustyökalun liikkuminen saattaa muuten johtaa väärän poraussyvyyden asetukseen. – Avaa imuvarressa oleva siipiruuvi 31. – Aseta sähkötyökalu tiukasti porattavaa kohtaa vasten, käynnistämättä konetta. SDSplus-vaihtotyökalun tulee tällöin tukea pintaan. – Siirrä imuvarren johdeputki 32 pidikkeessään niin, että imuvarren pää tukee porattavaan pintaan. Älä työnnä johdeputkea 32 kauemmas teleskooppiputkeen 30, kuin on tarvetta, jotta mahdollisimman suuri osa teleskooppiputken 30 asteikosta jää näkyviin. – Kiristä siipiruuvi 31 uudelleen. Avaa imuvarren syvyydenrajoittimessa oleva kiristysruuvi 28. – Siirrä syvyydenrajoitin 29 teleskooppiputkessa 30 niin, että kuvassa näkyvä etäisyys X vastaa haluamasi poraussyvyyttä. – Kiristä kiristysruuvi 28 tässä asennossa.

Pölyn imu käyttäen imuvartta (Saugfix) (lisätarvike) Imuvarren asennus (katso kuva K) Pölyn imuun tarvitaan imuvarsi (lisätarvike). Porattaessa imuvarsi joustaa takaisin niin, että imuvarren pää aina pysyy tiiviisti alustaa vasten. – Paina syvyydenrajoittimen säätöpainiketta 15 ja poista syvyydenrajoitin 18. Paina painiketta 15 uudelleen ja aseta imuvarsi edestä lisäkahvaan 17. – Liitä imuletku (halkaisija 19 mm, lisätarvike) imuvarren aukkoon 27. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

1 609 929 T39 | (3.9.09)

Voit määritellä halutun poraussyvyyden X myös imuvarren ollessa asennettuna.

OBJ_BUCH-318-002.book Page 133 Thursday, September 3, 2009 10:01 AM Suomi | 133

PBH 3000-2 FRE Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käyttömuodon asetus Valitse sähkötyökalun toimintamuoto isku-/kiertopysäytyskytkimellä 12. Huomio: Toimintamuodon muutos on sallittu vain sähkötyökalun ollessa poiskytkettynä! Muussa tapauksessa sähkötyökalu saattaa vaurioitua. – Muuta toimintamuoto painamalla lukkopainiketta 11 ja kiertämällä poraus/vasaraporaus vaihtokytkin 12 haluttuun asentoon kuuluvaan lukkiutumiseen asti. PBH 2800 RE/PBH 2900 FRE/ PBH 3000 FRE Set Asento poraus ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön ja kierteitykseen

Asento vasaraporaukseen betoniin tai kiveen Asento Vario-Lock talttausasennon muuttamiseen Tässä asennossa poraus/vasaraporaus vaihtokytkin 12 ei lukkiudu.

Asento talttausta varten

Käyttömuotoja vasaraporaus, Vario-Lock ja talttaus varten, tulee vaihteenvalitsin 13 asettaa 1. vaihteeseen. Asento poraus ilman iskua (1. vaihde) puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön ja kierteitykseen Asento poraus ilman iskua (2. vaihde) puuhun, metalliin, keramiikkaan ja muoviin

Asento vasaraporaukseen betoniin tai kiveen Asento Vario-Lock talttausasennon muuttamiseen Tässä asennossa poraus/vasaraporaus vaihtokytkin 12 ei lukkiudu.

Asento talttausta varten

Kiertosuunnan asetus (katso kuva M) Suunnanvaihtokytkimellä 10 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 8 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Paina suunnanvaihtokytkin 10 vasteeseen asti oikealle. Kierto vasemmalle: Paina suunnanvaihtokytkin 10 vasteeseen asti vasemmalle. Aseta aina kiertosuunta oikealle vasaraporausta, porausta ja talttausta varten.

1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 134 Thursday, September 3, 2009 10:01 AM

134 | Suomi Käynnistys ja pysäytys – Käynnistä sähkötyökalu painamalla käynnistyskytkintä 8. – Lukitse käynnistyskytkin pitämällä se painettuna ja painamalla lisäksi lukituspainiketta 7. – Pysäytä sähkötyökalu päästämällä käynnistyskytkin 8 vapaaksi Jos käynnistyskytkin 8 on lukittuna painat sitä ensin ja päästät sitten vapaaksi.

Vasaraporaus ja talttaus ovat mahdollisia yksinomaan 1. vaihteella. Vaihteenvalitsimen 13 ja isku-/kiertopysäytyskytkimen 12 erikoinen muoto estää näissä käyttömuodoissa vaihtamisen 2. vaihteelle. Ennen käyttömuodon vaihtoa porauksesta vasaraporaukseen, Vario-Lock-muotoon tai talttaukseen, tulee vaihteenvalitsin 13 palauttaa 1. vaihteeseen.

Kierrosluvun/iskuluvun asetus

Voit säätää käynnissä olevan sähkötyökalun kierroslukua/iskulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 8.

f Jos vaihtotyökalu juuttuu kiinni, katkeaa poraistukan vetovoima. Pidä tällöin syntyvien voimien takia, aina sähkötyökalua kaksin käsin ja huolehdi tukevasta seisoma-asennosta.

Kevyt käynnistyskytkimen 8 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/iskuluku. Kierrosluvun/iskuluvun esivalinta Kierrosluvun esivalinnan säätöpyörällä 9 voit asettaa tarvittavan kierrosluvun myös käytön aikana. Käynnistyskytkin 8 voidaan rajoittimen takia painaa sisään ainoastaan esivalittuun maksimirajaan asti. Mekaaninen vaihteenvalinta (PBH 3000-2 FRE) Vaihteenvalitsimella 13 voidaan valita kaksi kierroslukualuetta. 1. vaihde: Pieni kierroslukualue; vasaraporaukseen, talttaukseen, poraukseen suurien porahalkaisijoiden kanssa, ruuvinvääntöön ja kierteitykseen. 2. vaihde: Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoiden kanssa. – Muuta vaihde painamalla isku-/kiertopysäytyskytkimen 12 vapautuspainiketta 11 ja kiertämällä isku-/kiertopysäytyskytkin asentoon ”Poraus”. Paina sitten vaihteenvalitsimen 13 vapautuspainiketta 14 ja kierrä vaihteenvalitsin 2. vaihteeseen. Huomio: Isku-/kiertopysäytyskytkintä 12 saa kääntää vain sähkötyökalun ollessa poiskytkettynä. Myös vaihteenvalitsinta 13 kierrettäessä tulee sähkötyökalun olla poiskytkettynä.

1 609 929 T39 | (3.9.09)

f Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu ja vapauta se. Jos sähkötyökalu käynnistetään poratyökalun ollessa lukkiutunut, syntyy suuria vastavoimia.

Työskentelyohjeita Kiertosuunta talttauksessa Aseta aina kiertosuunta oikealle talttausta varten. Näin vältytään hiiliharjojen lisääntyneeltä kulumiselta. Talttausasennon muuttaminen (Vario-Lock) Voit lukita taltan 36 asentoon. Täten voit aina käyttää parasta mahdollista työskentelyasentoa. – Aseta taltta työkalunpitimeen. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”Vario-Lock” (katso ”Käyttömuodon asetus”, sivu 133). – Kierrä työkalunpidin haluttuun talttausasentoon. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”talttaus”. Tällöin työkalunpidin on lukkiutunut. – Aseta aina kiertosuunta oikealle talttausta varten.

OBJ_BUCH-318-002.book Page 135 Thursday, September 3, 2009 10:01 AM Suomi | 135 Ruuvauskärkien asennus (katso kuva N) f Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Ruuvauskärkien käyttöön tarvitset SDS-plus-liitosvarrella varustetun yleispitimen 33 (lisätarvike). – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta yleispidin kiertäen työkalunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen yleispitimestä vetämällä. – Aseta ruuvauskärki yleispitimeen. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä. – Poista yleispidin työntämällä lukkoholkki 5 taaksepäin ja poistamalla yleispidin 33 työkalunpitimestä.

Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Faksi: +358 (09) 870 2318 www.bosch.fi

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. f Vaurioitunut pölynsuojus on heti vaihdettava. Suosittelemme, että tämä työ jätetään asiakaspalvelun suoritettavaksi. Puhdista työkalunpidin 3 jokaisen käytön jälkeen.

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.
