KÄYTTÖOHJE PSB 500 RA BOSCH

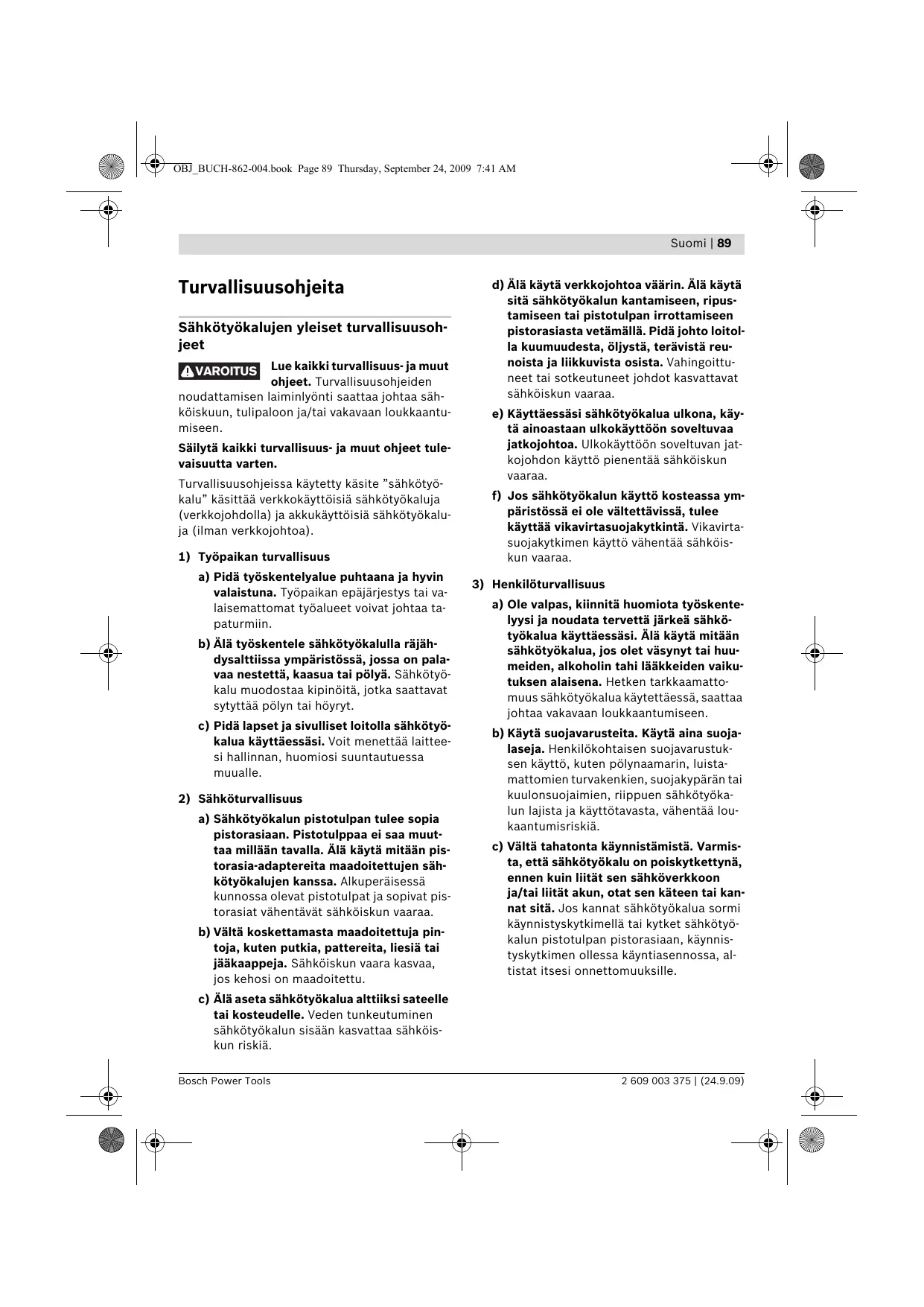

OBJ_BUCH-862-004.book Page 89 Thursday, September 24, 2009 7:41 AM Suomi | 89

Turvallisuusohjeita fi

Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). 1) Työpaikan turvallisuus a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle. 2) Sähköturvallisuus a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. 3) Henkilöturvallisuus a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Bosch Power Tools

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 90 Thursday, September 24, 2009 7:41 AM

90 | Suomi d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. 4) Sähkötyökalujen huolellinen käyttö ja käsittely a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

2 609 003 375 | (24.9.09)

e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. 5) Huolto a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Porakoneiden turvallisuusohjeet f Käytä kuulonsuojaimia kun iskuporaat. Melu saattaa aiheuttaa kuulon menetystä. f Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin. f Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sähkötyökalun omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa. Bosch Power Tools

OBJ_BUCH-862-004.book Page 91 Thursday, September 24, 2009 7:41 AM Suomi | 91 f Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. f Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. 1 Syvyydenrajoitin* 2 Etummainen rengas 3 Taimmainen rengas 4 Pikaistukka 5 Syvyydenrajoittimen säätöpainike * 6 Vaihtokytkin ”Poraus/iskuporaus” 7 Käynnistyskytkimen lukituspainike 8 Suunnanvaihtokytkin 9 Käynnistyskytkin 10 Lisäkahva* 11 Lisäkahvan säädön siipiruuvi * 12 Pölysäiliöllä varustettu poistoimulaite * 13 Pölysäiliö* 14 Pölysäiliön täyttöasteen osoitus 15 Pölysäiliön irrotuspainike * 16 Suodatinpanos (mikro suodatinjärjestelmä) * 17 Pölysäiliön kumitiiviste * 18 Pölyn tiivisterengas* 19 Imulaitteen irrotuspainike * 20 Poistoimulaitteen pidike * 21 Pölysäiliön lukitsin* 22 Yleispidin*

Toimintaselostus Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö Laite on tarkoitettu iskuporaukseen tiileen, betoniin ja kiveen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Koneet, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvinvääntöön ja kierteitykseen.

23 Ruuvauskärki * *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 97 dB(A); äänen tehotaso 108 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: Poraus metalliin: Värähtelyemissioarvo ah =4,0 m/s2, epävarmuus K =1,5 m/s2, Iskuporaus betoniin: Värähtelyemissioarvo ah =33,0 m/s2, epävarmuus K =3,5 m/s2, 2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 92 Thursday, September 24, 2009 7:41 AM

92 | Suomi Ruuvinvääntö: Värähtelyemissioarvo ah <2,5 m/s2, epävarmuus K =1,5 m/s2. Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.

Tekniset tiedot Iskuporakone

PSB 500 RE PSB 500 RA Tuotenumero

Tyhjäkäyntikierrosluku

Nimellinen kierrosluku

Nimellinen vääntömomentti

Vääntömomentti suurimmalla antoteholla

Kierto oikealle/vasemmalle

maks. poranterän Ø – Betoni – Teräs – Puu – asennetulla poistoimulaitteella

Istukan kiinnitysalue

/II Paino vastaa EPTA-Procedure 01/2003 – poistoimulaitteella – ilman poistoimulaitetta Suojausluokka

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 93 Thursday, September 24, 2009 7:41 AM Suomi | 93

Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

f Käytä poistoimulaitetta vain betonin, tiilen ja muurauksen työstössä. Puu- ja muovilastut saattavat helposti aiheuttaa tukoksia. f Huomio tulipalovaara! Älä työstä mitään metallia, kun poistoimulaite on asennettuna. Kuumat metallilastut voivat sytyttää poistoimulaitteen osia tuleen.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen 12.02.2009

Asennus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Pölynimu (PSB 500 RA) (katso kuvat A – F) f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja. Bosch Power Tools

Parhaan mahdollisen poistoimun aikaansaamiseksi tulee noudattaa seuraavia ohjeita: – Tarkista, että poistoimulaite tiivistää hyvin työkappaleeseen tai seinään. Täten aikaansaadaan samanaikaisesti helpommin reikä kohtisuoraan. – Työskentele aina suurimmalla kierrosluvulla, kun käytät poistoimulaitetta. – Vedä ensin poranterä poranreiästä kun olet saavuttanut halutun poraussyvyyden ja pysäytä iskuporakone vasta sen jälkeen. – Käytä poistoimulaitetta ainoastaan asennetulla suodatinpanoksella 16, koska muuten pölyä/lastuja pääsee sähkötyökalun sisään ja voi vahingoittaa sitä. – Tarkista säännöllisesti suodatinpanoksen 16 tila. Jos suodatinpanos on vahingoittunut, on se heti vaihdettava. – Erityisesti porattaessa suurilla porilla, saattaa pölyn tiivisterengas 18 kulua. Vaihda pölyn tiivisterengas jos se on vioittunut. Poistoimulaitteen asennus (katso kuva A) Asenna poistoimulaite 12 työntämällä se iskuporakoneen alaosaan edestäpäin. Tarkista, että poistoimulaite 12 on tiiviisti kiinni kotelossa ja lukkiutuneena.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 94 Thursday, September 24, 2009 7:41 AM

94 | Suomi Poistoimulaitteen puhdistus (katso kuvat B–D)

Paina syvyydenrajoittimen painiketta 5 ja aseta syvyydenrajoitin lisäkahvaan 10.

Pölysäiliö 13 riittää noin 10 poraukseen 10 mm poranterällä.

Syvyydenrajoittimen 1 rihlat tulee osoittaa alaspäin.

Imutehon heikentyessä tai täyttöasteen osoituksen 14 näyttäessä täyttä, tulee pölysäiliö 13 tyhjentää. Paina irrotuspainikkeen 15 rihlattua pintaa ja poista pölysäiliö 13.

Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussyvyyttä X.

Tyhjennä ja puhdista pölysäiliö 13. Puhdista suodatinpanos 16 koputtamalla pöly irti.

Työkalunvaihto (katso kuva H)

Tarkista suodatinpanoksen 16 kunto ja vaihda se tarvittaessa uuteen. Paina suodatinpanoksen 16 pidikettä ja vedä panos irti. Vaihda suodatinpanos 16 pidikkeineen. Kun pidike asetetaan paikalleen, on varmistettava, että kumitiiviste 17 on paikoillaan. Aseta pölysäiliö 13 takaisin ja paina irrotuspainikkeen 15 sileää pintaa, sen lukitsemiseksi. Poistoimulaitteen irrotus (katso kuva E) Irrota poistoimulaite 12 painamalla irrotuspainiketta 19 ja vetämällä poistoimulaite 12 pois eteenpäin. Poistoimulaitteen pakkaus (katso kuva F) Poistoimulaitteen 12 sijoittamiseksi laukkuun, tulee poistoimulaite 12 irrottaa, työntää se kokoon ja asettaa pidike 20 siihen. Asenna sulku 21 tai tyhjennä pölysäiliö 13, ennen kuin irrotat poistoimulaitteen.

Lisäkahva f Käytä supistushylsyä vain lisäkahvan 10 kanssa. Voit mielivaltaisesti kääntää lisäkahvaa 10, löytääksesi varman ja vaivattoman työskentelyasennon. Kierrä lisäkahvan säädön siipiruuvia 11 vastapäivään ja käännä lisäkahva 10 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 11 uudelleen, kiertämällä sitä myötäpäivään. Poraussyvyyden asetus (katso kuva G)

Pikaistukka Pidä pikaporanistukan 4 taimmainen rengas 3 paikallaan ja kierrä etummaista rengasta 2 suuntaan n, kunnes työkalu voidaan työntää paikoilleen. Aseta työkalu. Pidä pikaistukan 4 taimmaista rengasta 3 paikallaan ja kierrä etummaista rengasta 2 voimakkasti käsin kiinni suuntaan o. Ruuvinkiertotyökalut Ruuvauskärkiä 23 käytettäessä tulisi aina käyttää myös kärkien yleispidintä 22. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä. Ruuvinvääntöä varten tulee vaihtokytkin ”Poraus/iskuporaus” 6 aina asettaa tunnukselle ”Poraus”.

Poraistukan vaihto f Sähkötyökalut, joissa ei ole porakaran lukitusta, on annettava Bosch-sopimushuoltoon istukan vaihtamista varten. Istukka tulee kiristää paikoilleen n. 30–35 Nm kiristysmomentilla.

Käyttö Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Syvyydenrajoittimella 1 voidaan haluttu poraussyvyys X määrätä.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 95 Thursday, September 24, 2009 7:41 AM Suomi | 95 Kiertosuunnan asetus (katso kuvat I–J) Suunnanvaihtokytkimellä 8 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 9 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suunnanvaihtokytkintä 8 vasemmalle vasteeseen asti.

f Älä käytä sähkötyökalua kiinteästi asennettuna. Sitä ei ole suunniteltu käytettäväksi esim. poratelineessä. Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.

Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 8 oikealle vasteeseen asti.

Poraus ja ruuvinvääntö Aseta vaihtokytkin 6 tunnukselle ”Poraus”. Iskuporaus Aseta vaihtokytkin 6 tunnukselle ”Iskuporaus”. Vaihtokytkin 6 lukkiutuu tuntuvasti, ja sitä voi käyttää myös moottorin käydessä.

f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi.

Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 9 ja pidä se painettuna.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Lukitse painettu käynnistyskytkin 9 painamalla lukituspainiketta 7.

Huolto ja asiakasneuvonta

Käynnistys ja pysäytys

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 9 vapaaksi tai, jos se on lukittu lukituspainikkeella 7, paina ensin käynnistyskytkintä 9 lyhyesti ja päästä se sitten vapaaksi. Kierrosluvun/iskuluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua/iskulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 9. Kevyt käynnistyskytkimen 9 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/iskuluku.

Työskentelyohjeita f Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois.

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Faksi: +358 (09) 870 2318 www.bosch.fi

OBJ_BUCH-862-004.book Page 96 Thursday, September 24, 2009 7:41 AM

Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
