BRUKSANVISNING PSB 500 RA BOSCH

PSB 500 RE PSB 500 RA

PSB 500 RE PSB 500 RA

PSB 500 RE PSB 500 RA

PSB 500 RE PSB 500 RA

PSB 500 RE PSB 500 RA

PSB 500 RE PSB 500 RA

PSB 500 RE PSB 500 RA

18 Støvbeskyttelsesring*

PSB 500 RE PSB 500 RA

Vedligeholdelse og service

Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren 8 helt mod højre.

Vedligeholdelse og rengøring

PSB 500 RE PSB 500 RA

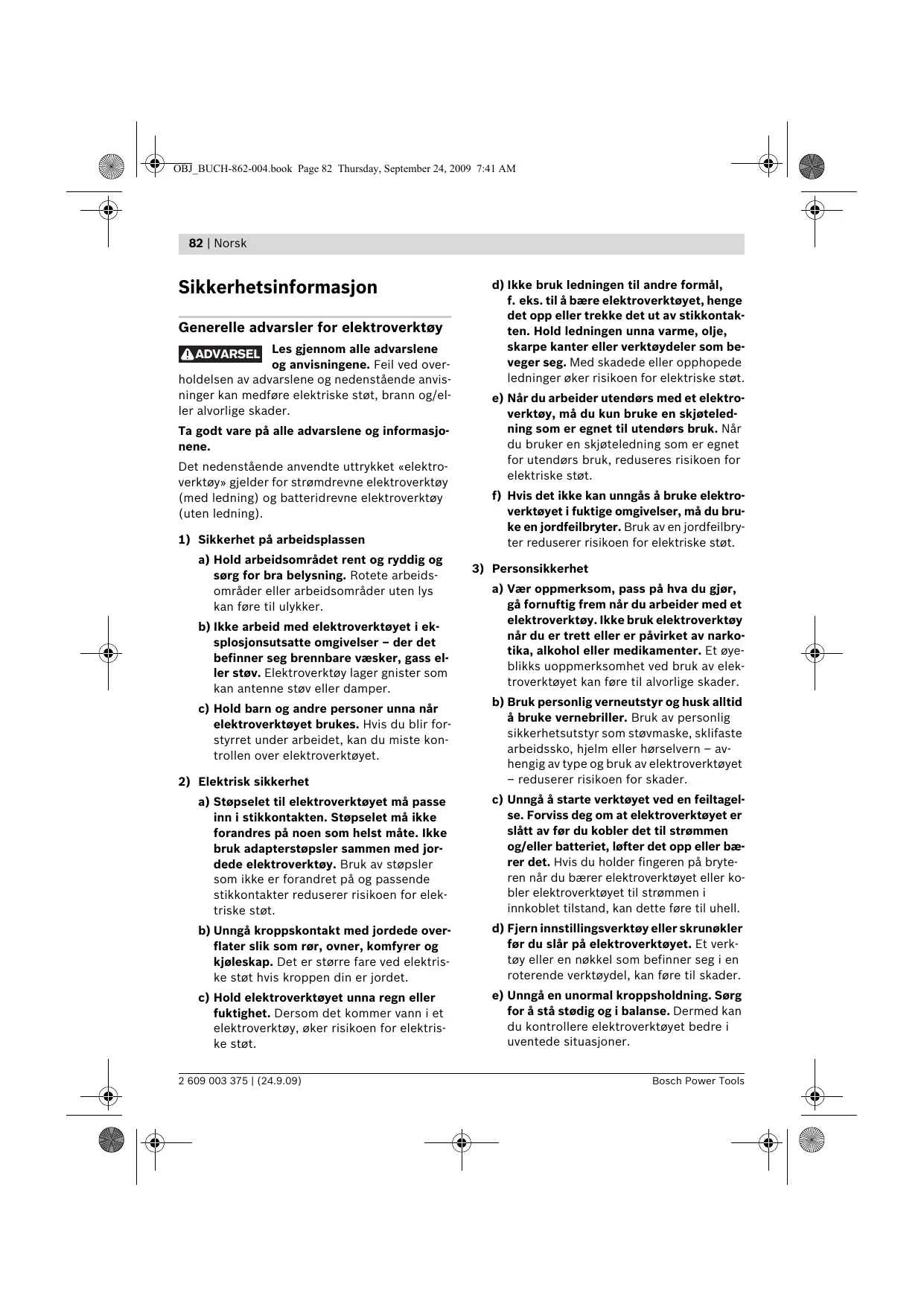

Sikkerhetsinformasjon no

Generelle advarsler for elektroverktøy ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). 1) Sikkerhet på arbeidsplassen a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. 2) Elektrisk sikkerhet

d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. 3) Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 83 Thursday, September 24, 2009 7:41 AM Norsk | 83 f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. 4) Omhyggelig bruk og håndtering av elektroverktøy a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. 5) Service a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for boremaskiner f Bruk hørselvern ved slagboring. Innvirkning av støy kan føre til at man mister hørselen. f Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette føre til skader. f Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. f Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. f Slå elektroverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis: — elektroverktøyet overbelastes eller — det kiler seg fast i arbeidsstykket som skal bearbeides. f Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. 2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 84 Thursday, September 24, 2009 7:41 AM

84 | Norsk f Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.

f Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.

16 Filterelement (micro filtersystem) *

f Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk Maskinen er beregnet til slagboring i murstein, betong og stein, og til boring i tre, metall, keramikk og kunststoff. Maskiner med elektronisk regulering og høyre-/venstregang er også egnet til skruing og gjengeskjæring.

Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Dybdeanlegg* 2 Fremre hylse 3 Bakre hylse 4 Selvspennende chuck 5 Tast for dybdeanleggsinnstilling * 6 Omkoblingsbryter «Boring/slagboring» 7 Låsetast for på-/av-bryter 8 Høyre-/venstrebryter 9 På-/av-bryter 10 Ekstrahåndtak* 11 Vingeskrue for innstilling av ekstrahåndtak * 12 Avsuganordning med støvbeholder * 2 609 003 375 | (24.9.09)

14 Indikator for støvbeholderen 15 Låsetast for støvbeholder * 17 Gummitetning for støvbeholder * 18 Støvbeskyttelsesring* 19 Låsetast for avsuganordning * 20 Klemme for avsuganordning * 21 Lås for støvbeholder* 22 Universalbitsholder* 23 Skrubits* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Støy-/vibrasjonsinformasjon Måleverdier for lyden funnet i henhold til EN 60745. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 97 dB(A); lydeffektnivå 108 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Boring i metall: Svingningsemisjonsverdi ah =4,0 m/s2, usikkerhet K =1,5 m/s2, Slagboring i betong: Svingningsemisjonsverdi ah =33,0 m/s2, usikkerhet K =3,5 m/s2, Skruer: Svingningsemisjonsverdi ah <2,5 m/s2, usikkerhet K =1,5 m/s2. Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskiBosch Power Tools

OBJ_BUCH-862-004.book Page 85 Thursday, September 24, 2009 7:41 AM Norsk | 85 nen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av

brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Tekniske data Slagbormaskin

PSB 500 RE PSB 500 RA Produktnummer

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Montering f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Støvavsug (PSB 500 RA) (se bilder A – F) f Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

For å oppnå et optimalt avsugingsresultat må du følge disse informasjonene: – Pass på at avsuganordningen alltid ligger kant i kant mot arbeidsstykket hhv. veggen. Slik forenkles samtidig en rettvinklet boring. – Ved bruk av avsuganordningen må du alltid arbeide med maksimalt turtall. – Når den ønskede boredybden er nådd, trekker du først boret ut av borehullet og slår deretter av slagbormaskinen. – Bruk avsuganordningen kun med montert filterelement 16, eller kan det komme støv/spon inn i el-verktøyet og skade dette. – Kontroller filterelementets 16 tilstand med jevne mellomrom. Hvis filterelementet er skadet må det straks skiftes ut. – Særskilt ved arbeid med store bordiametre kan støvbeskyttelsesringen 18 slites. Skift denne ut hvis den er skadet.

– Bruk helst et støvavsug. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2.

Montering av avsuganordningen (se bilde A)

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Rengjøring av avsuganordningen (se bildene B–D)

f Bruk avsuganordningene kun ved bearbeidelse av betong og murstein. Tre- eller kunststoffspon kan lett føre til tetting. f OBS! Brannfare! Med montert avsuganordning må du ikke bearbeide metalliske materialer. Varme metallspon kan antenne deler av avsuganordningen.

Før avsuganordningen 12 forfra frem til undersiden av slagboremaskinen. Pass på at avsuganordningen 12 ligger kant i kant mot huset og låses.

Støvbeholderen 13 er tilstrekkelig for ca. 10 boringer med en bordiameter på 10 mm. Hvis avsugingen blir svakere eller hvis mengdeindikatoren 14 viser full beholder, må støvbeholderen 13 tømmes. Trykk da på den riflede flaten til låsetasten 15 og ta støvbeholderen 13 av. Tøm og rengjør støvbeholderen 13. Rengjør filterelementet 16 ved å banke ut. Kontroller om filterelementet 16 er skadet og skift det eventuelt ut. Trykk på holderen til filterelementet 16 og trekk det ut. Skift ut filterelementet 16 inklusiv holderen. Ved påsetting av holderen må du passe på at gummitetningen 17 er satt inn. Sett støvbeholderen 13 på igjen og trykk til låsing på den glatte flaten på låsetasten 15.

Du kan svinge ekstrahåndtaket 10 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon.

Skru vingeskruen til innstilling av ekstrahåndtaket 11 mot urviserne og sving ekstrahåndtaket 10 til ønsket posisjon. Deretter skrur du vingeskruen 11 fast igjen med urviserne.

Innstilling av boredybden (se bilde G) Med dybdeanlegget 1 kan ønsket boredybde X bestemmes. Trykk tasten til innstilling av dybdeanlegget 5 og sett dybdeanlegget inn i ekstrahåndtaket 10. Riflingen på dybdeanlegget 1 må peke nedover. Trekk dybdeanlegget så langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X.

Verktøyskifte (se bilde H) Selvspennende chuck Hold den bakre hylsen 3 til den selvspennende chucken 4 fast og drei den fremre hylsen 2 i dreieretning n til verktøyet kan settes inn. Sett inn verktøyet. Hold den bakre hylsen 3 til den selvspennende chucken 4 fast og drei den fremre hylsen 2 kraftig med hendene i dreieretning o.

f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Innstilling av rotasjonsretningen (se bildene I–J) Med høyre-/venstrebryteren 8 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 9 er dette ikke mulig. Høyregang: Ved boring og innskruing av skruer trykker du høyre-/venstrebryteren 8 helt mot venstre. Venstregang: Til løsing hhv. utskruing av skruer og mutre trykker du høyre-/venstregangsbryteren 8 helt mot høyre. Innstilling av driftstypen Boring og skruing Sett omkoblingsbryteren 6 på symbolet for «Boring». Slagboring Sett omkoblingsbryteren 6 på symbolet «Slagboring». Omkoblingsbryteren 6 går følbart i lås og kan også betjenes mens motoren går.

2 609 003 375 | (24.9.09)

88 | Norsk Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 9 og hold den trykt inne.

Kundeservice og kunderådgivning

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 9 hhv. – hvis den er låst med låsetast 7 – trykker du på-/av-bryteren 9 ett øyeblikk og slipper den deretter.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Innstilling av turtallet/slagtallet

Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 9 inn.

Robert Bosch AS Postboks 350 1402 Ski Tlf.: + 47 (6487) 89 50 Faks: + 47 (6487) 89 55

Til låsing av den trykte på-/av-bryteren 9 trykker du på låsetasten 7.

Svakt trykk på på-/av-bryteren 9 fører til et lavt turtall/slagtall. Slag-/turtallet økes med økende trykk.

Arbeidshenvisninger f Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. f Ikke bruk elektroverktøyet stasjonært. Det er ikke beregnet for bruk i f. eks. et borestativ. Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

Service og vedlikehold Vedlikehold og rengjøring

Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes.

f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. 2 609 003 375 | (24.9.09)
