BRUKSANVISNING PSB 500 RA BOSCH

Nominelt omdrejningstal

Nominelt omdrejningsmoment

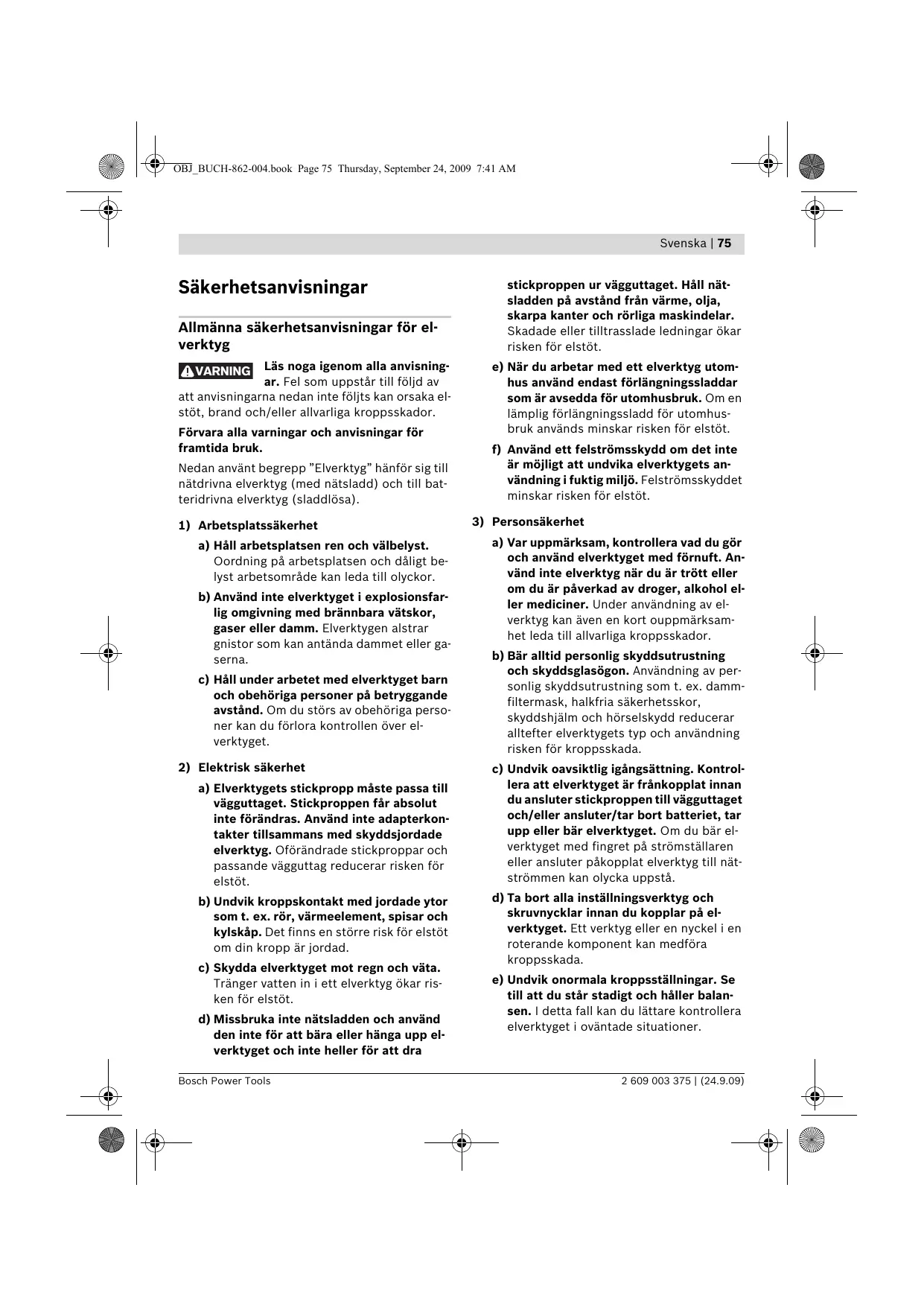

Säkerhetsanvisningar sv

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). 1) Arbetsplatssäkerhet a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. 2) Elektrisk säkerhet a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra Bosch Power Tools

stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt. 3) Personsäkerhet a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 76 Thursday, September 24, 2009 7:41 AM

76 | Svenska f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. 4) Korrekt användning och hantering av elverktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

2 609 003 375 | (24.9.09)

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. 5) Service a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner f Bär hörselskydd vid slagborrning. Risk finns för att buller leder till hörselskada. f Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. f Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. f Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om: — elverktyget överbelastas eller — snedvrids i arbetsstycket. f Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

OBJ_BUCH-862-004.book Page 77 Thursday, September 24, 2009 7:41 AM Svenska | 77 f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera.

f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

16 Filterelement (mikrofiltersystem) *

f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

14 Dammbehållarens volymindikering 15 Upplåsningsknapp för dammbehållaren * 17 Gummitätning för dammbehållare * 18 Dammskyddsring* 19 Upplåsningsknapp för dammutsugningsanordning * 20 Klämma för dammutsugningsanordning * 21 Spärr för dammbehållaren* 22 Universalbitshållare* 23 Skruvbits*

Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast. Maskiner med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning och gängskärning.

Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Djupanslag* 2 Främre hylsa 3 Bakre hylsa 4 Snabbchuck 5 Knapp för djupinställning * 6 Omkopplare ”Borra/slagborra” 7 Spärrknapp för strömställaren 8 Riktningsomkopplare 9 Strömställare Till/Från 10 Stödhandtag* 11 Vingskruv för stödhandtagsjustering * 12 Dammutsugningsanordning med dammbehållare * Bosch Power Tools

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 97 dB(A); ljudeffektnivå 108 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: borrning i metall: Vibrationsemissionsvärde ah =4,0 m/s2, onoggrannhet K =1,5 m/s2, slagborrning i betong: Vibrationsemissionsvärde ah =33,0 m/s2, onoggrannhet K =3,5 m/s2, skruvning: Vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K =1,5 m/s2. Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. 2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 78 Thursday, September 24, 2009 7:41 AM

78 | Svenska Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.:

underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Tekniska data Slagborrmaskin

PSB 500 RE PSB 500 RA

Vridmoment vid max. uteffekt

Chuckens inspänningsområde

/II Vikt enligt EPTA-Procedure 01/2003 – med utsugningsanordning – utan utsugningsanordning Skyddsklass

Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009). Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 2 609 003 375 | (24.9.09)

Dr. Egbert Schneider Senior Vice President Engineering

OBJ_BUCH-862-004.book Page 79 Thursday, September 24, 2009 7:41 AM Svenska | 79

Montage f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Dammutsugning (PSB 500 RA) (se bilderna A – F) f Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. f Använd endast dammutsugningsanordningen vid bearbetning av betong, tegel och mursten. Trä- eller plastspån kan lätt leda till tilltäppning. f Observera risk för brand! Bearbeta inte material i metall med monterad dammutsugningsanordning. Heta metallspån kan antända delar på dammutsugningsanordningen.

För optimalt utsugningsresultat beakta följande anvisningar: – Se till att utsugningsanordningen ligger plant mot arbetsstycket eller väggen. Härvid underlättas samtidigt rätvinklig borrning. – När dammutsugningsanordningen används ska borrning alltid ske med högsta varvtalet. – När önskat borrdjup nåtts, dra först ut borren ur borrhålet och frånkoppla sedan maskinen. – Använd dammutsugningsanordningen endast med monterat filterelement 16, i annat fall kan damm/spån tränga in i elverktyget och skada det. – Kontrollera regelbundet filterelementets 16 tillstånd. Ett skadat filterelement ska genast bytas ut. – Speciellt om borrning sker med stora borrar kan det hända att dammskyddsringen 18 slits. Byt ut skadad ring. Montering av dammutsugningsanordning (se bild A) Skjut upp dammutsugningsanordningen 12 framifrån mot slagborrmaskinens undre sida. Kontrollera att dammutsugningsanordningen 12 ligger plant an mot huset och att den är låst. Rengöring av dammutsugningsanordning (se bilderna B–D) Dammbehållaren 13 rymmer damm från ca 10 borrningar med en borrdiameter på 10 mm. Om utsugningseffekten avtar eller om volymindikeringen 14 visar att dammbehållaren 13 är full, måste den tömmas. Tryck den räfflade ytan på upplåsningsknappen 15 och ta bort dammbehållaren 13. Töm och rengör dammbehållaren 13. Rena filterelementet 16 genom knacka bort smutsen. Kontrollera filterelementet 16 avseende skada och byt ut vid behov. Tryck på filterelementets hållare 16 och dra ut det. Byt ut filterelementet 16 och hållare. Vid återmontering av hållaren kontrollera att gummitätningen 17 är insatt. Lägg åter upp dammbehållaren 13 och tryck för låsning mot den släta ytan på upplåsningsknappen 15.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 80 Thursday, September 24, 2009 7:41 AM

80 | Svenska Demontering av dammutsugningsanordning (se bild E) För demontering av dammutsugningsanordningen 12 tryck på upplåsningsknappen 19 och dra bort dammutsugningsanordningen 12 framåt. Så här stuvas dammutsugningsanordningen bort (se bild F) För förvaring av dammutsugningsanordningen 12 i väskan ta bort dammutsugningsanordningen 12 och lägg upp klämman 20. Sätt upp spärren 21 eller töm dammbehållaren 13 innan du lägger bort dammutsugningsanordningen.

Stödhandtag f Använd alltid elverktyget med stödhandtag 10. Stödhandtaget 10 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.

Skruvdragarverktyg För skruvbits 23 bör alltid en universalhållare 22 användas. Använd endast för skruvhuvudet lämpliga skruvbits. För skruvdragning ställ alltid omkopplaren ”Borra/slagborra” 6 på symbolen ”Borra”.

Byte av borrchuck f På elverktyg utan borrspindellåsning måste borrchucken bytas hos en auktioriserad serviceverkstad för Bosch-elverktyg. Borrchucken ska dras fast med ett åtdragningsmoment på ca. 30–35 Nm.

Vrid vingskruven för stödhandtagets justering 11 moturs och sväng stödhandtaget 10 till önskat läge. Dra därefter fast vingskruven 11 medurs.

f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Inställning av borrdjup (se bild G)

Inställning av rotationsriktning (se bilder I–J)

Med djupanslaget 1 kan önskat borrdjup X ställas in.

Med riktningsomkopplaren 8 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 9 kan omkoppling inte ske.

Tryck in knappen för djupanslagets inställning 5 och sätt in djupanslaget i stödhandtaget 10. Räfflingen på djupanslaget 1 måste vara riktad nedåt.

Högergång: För borrning och idragning av skruvar tryck riktningsomkopplaren 8 åt vänster mot stopp.

Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.

Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 8 åt höger mot stopp.

Verktygsbyte (se bild H) Snabbchuck Grip tag i bakre hylsan 3 på snabbchucken 4 och vrid främre hylsan 2 i rotationsriktningen n tills verktyget kan skjutas in. Skjut in verktyget. Grip tag i bakre hylsan 3 på snabbchucken 4 och vrid främre hylsan 2 för hand kraftigt fast i riktningen o.

2 609 003 375 | (24.9.09)

Inställning av driftsätt Borra och skruva Ställ omkopplaren 6 på symbolen ”Borra”. Slagborrning Ställ omkopplaren 6 mot symbolen ”Slagborra”. Omkopplaren 6 snäpper tydligt fast och kan manövreras även när motorn är igång.

OBJ_BUCH-862-004.book Page 81 Thursday, September 24, 2009 7:41 AM Svenska | 81 In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 9 och håll den nedtryckt.

Kundservice och kundkonsulter

För elverktygets frånkoppling släpp strömställaren Till/Från 9 eller om den är låst med spärrknappen 7 tryck helt kort på strömställaren Till/Från 9 och släpp den igen.

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 9. Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.

f Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

f Elverktyget får inte användas stationärt. Det är inte lämpligt t. ex. för användning i borrstativ.

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

För att spärra den nedtryckta strömställaren Till/Från 9 tryck ned spärrknappen 7.

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

Underhåll och service Underhåll och rengöring

Endast för EU-länder:

Ändringar förbehålles.

f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Montering av avsuganordningen (se bilde A)
