BRUKSANVISNING PSB 550 RE BOSCH

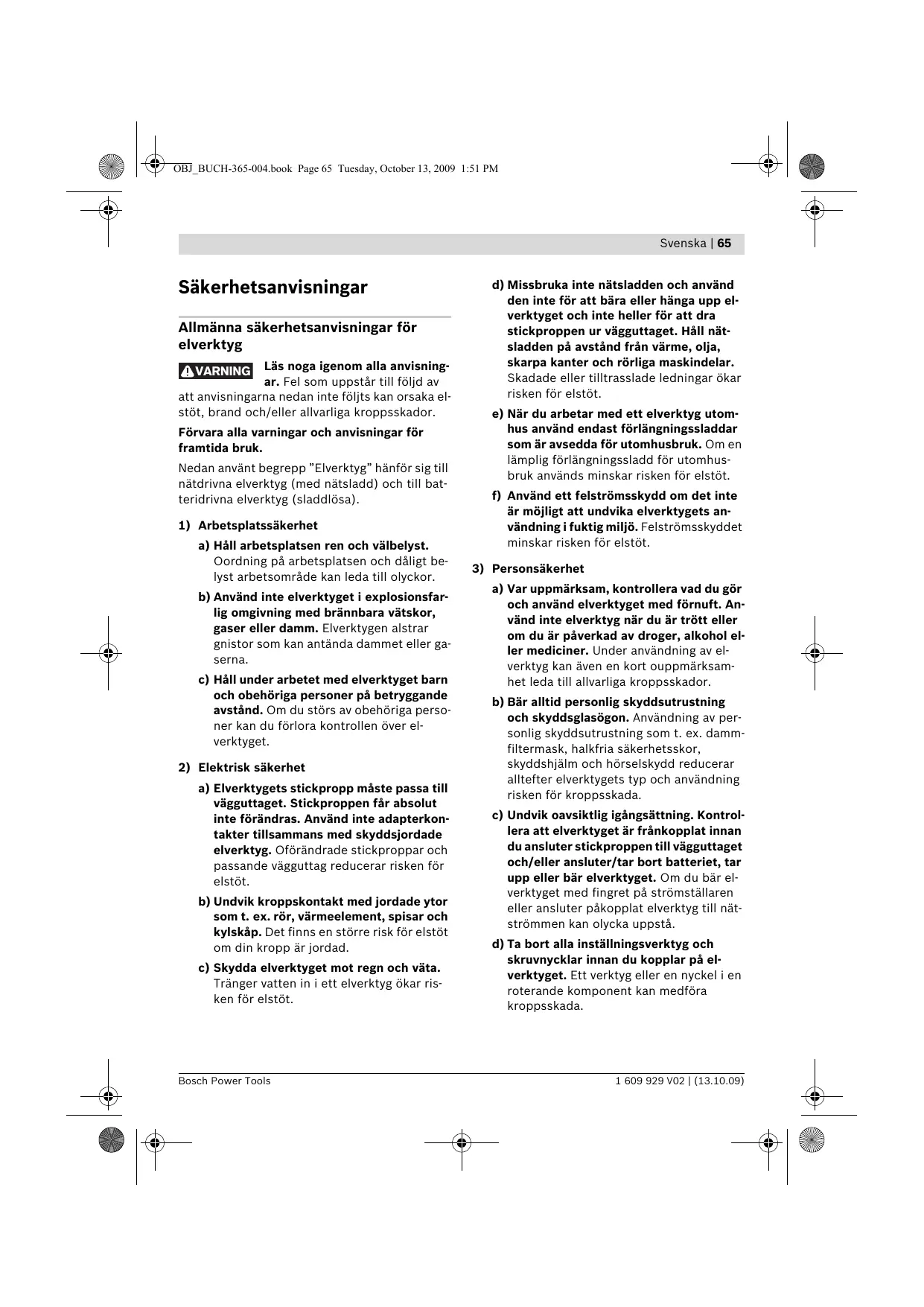

Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs noga igenom alla anvisningar. Fel som uppstår till följd av
att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
Förvara alla varningar och anvisningar för framtida bruk.
Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
1) Arbetsplatssäkerhet
a) Håll arbetsplatsen ren och välbelyst.
Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
2) Elektrisk säkerhet
a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta.
Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus-bruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
3) Personsäkerhet
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
66 | Svenska
e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
4) Korrekt användning och hantering av elverktyg
a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
5) Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för borrmaskiner
Bär hörselskydd vid slagborrning. Risk finns för att buller leder till hörselskada.
Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget.
Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.
Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. In-satsverktyget blockerar om:
- elverktyget överbelastas eller
— snedvrids i arbetsstycket.
Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.
Svenska | 67
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.
Läs noga igenom alla anvisningar.
Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
Ändamålsenlig användning
Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast. Maskiner med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning och gångskärning.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till il-
lustration av elverktyget på grafiksida.
1 Snabbchuck
2 Främre hylsa
3 Bakre hylsa
4 Omkopplare "Borra/slagborra"
5 Spärrknapp för strömställaren
6 Strömställare Till/Från
7 Riktningsomkopplare
8 Knapp för djupinställning
9 Vingskruv för stödhandtagsjustering
10 Stödhandtag (isolerad greppyta)*
11 Djupanslag*
12 Handgrepp (isolerad greppyta)
13 Universalbitshållare*
14 Skruvbits*
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Buller-/vibrationsdata
Mätvärdena för ljudnivån anges enligt EN 60745.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 97 dB(A); ljudeffektnivå 108 dB(A). Onoggrannhet K=3 dB.
Använd hörselskydd!
Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: borrning i metall: vibrationsemissionsvärde a_h = 4,5 m/s^2 , onoggrannhet K = 1,5 m/s ^2 , slagborrning i betong: vibrationsemissionsvärde a_h = 24 m/s^2 , onoggrannhet K = 2 m/s ^2 , skruvdragning: vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s ^2 , gångskärning: vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s ^2 .
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
68 | Svenska
Försäkran om överensstämmelse CE
Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009).
Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
| Slagborrmaskin | PSB 500 RE | PSB 550 RE |
| Produktnummer | | 3 603 A26 0.. | 3 603 A26 0.. |
| Upptagen märkeffekt | W | 500 | 550 |
| Avgiven effekt | W | 228 | 270 |
| Tomgångsvarvtal | min^-1 | 50–3000 | 50–3000 |
| Märkvarvtal | min^-1 | 2380 | 2246 |
| Slagtal | min^-1 | 48000 | 48000 |
| Nominellt vridmoment | Nm | 0,9 | 1,2 |
| Vridmoment vid max. uteffekt | Nm | 7,5 | 7,5 |
| Höger-/vänstergång | | ● | ● |
| Spindelhals-∅ | mm | 43 | 43 |
| max. borr-∅ | | | |
| – Betong | mm | 13 | 13 |
| – Stål | mm | 10 | 10 |
| – Trä | mm | 20 | 20 |
| Chuckens inspänningsområde | mm | 2,0–13 | 2,0–13 |
| Vikt enligt EPTA-Procedure 01/2003 | kg | 1,5 | 1,5 |
| Skyddsklass | | ☐/II | ☐/II |
Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.
Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.
Montage
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
▶ Använd alltid elverktyget med stödhandtag 10.
Stödhandtaget 10 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.
Vrid vingskruven för stödhandtagets justering 9 moturs och sväng stödhandtaget 10 till önskat läge. Dra därefter fast vingskruven 9 medurs.
Inställning av borrdjup (se bild A)
Med djupanslaget 11 kan önskat borrdjup X ställas in.
Tryck in knappen för djupanslagets inställning 8 och sätt in djupanslaget i stödhandtaget 10.
Räffling vid djupanslag 11 måste vara riktat uppåt.
Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.
Verktygsbyte (se bild B)
Snabbchuck
Grip tag i bakre hylsan 3 på snabbchucken 1 och vrid främre hylsan 2 i rotationsriktningen 1 tills verktyget kan skjutas in. Skjut in verktyget.
Grip tag i bakre hylsan 3 på snabbchucken 1 och vrid främre hylsan 2 för hand kraftigt fast i riktningen ②.
Skruvdragarverktyg
För skruvbits 14 bör alltid en universalhållare 13 användas. Använd endast för skruvhuvudet lämpliga skruvbits.
För skruvdragning ställ alltid omkopplaren "Borra/slagborra" 4 på symbolen "Borra".
Byte av borrchuck
På elverktyg utan borrspindellåsning måste borrchucken bytas hos en auktioriserad serviceverkstad för Bosch-elverktyg.
Borrchucken ska dras fast med ett åtdragningsmoment på ca. 6–8 Nm.
Damm-/spånutsugning
▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
Drift
Driftstart
▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.
Inställning av rotationsriktning (se bilder C–D)
Med riktningsomkopplaren 7 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 6 kan omkoppling inte ske.
Högergång: För borrning och idragning av skruvar tryck riktningsomkopplaren 7 åt vänster mot stopp.
Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 7 åt höger mot stopp.
70 | Svenska
Inställning av driftsätt
Borra och skruva
Ställ omkopplaren 4 på symbolen "Borra".
Slagborrning
Ställ omkopplaren 4 mot symbolen "Slagborra".
Omkopplaren 4 snäpper tydligt fast och kan manövreras även när motorn är igång.
In- och urkoppling
Tryck för start av elverktyget ned strömställaren Till/Från 6 och håll den nedtryckt.
För att spärra den nedtryckta strömställaren Till/Från 6 tryck ned spärrknappen 5.
För elverktygets frånkoppling släpp strömställaren Till/Från 6 eller om den är låst med spärrknappen 5 tryck helt kort på strömställaren Till/Från 6 och släpp den igen.
Inställning av varvtal/slagtal
Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 6.
Ett lätt tryck på strömställaren Till/Från 6 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.
Arbetsanvisningar
▶ Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.
Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.
Underhåll och service
Underhåll och rengöring
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
▶ Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.
Svenska
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:
Släng inte elverktyg i hushållsavfall!
Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell
rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Ändringar förbehålles.
