MODE D'EMPLOI PSB 550 RE BOSCH

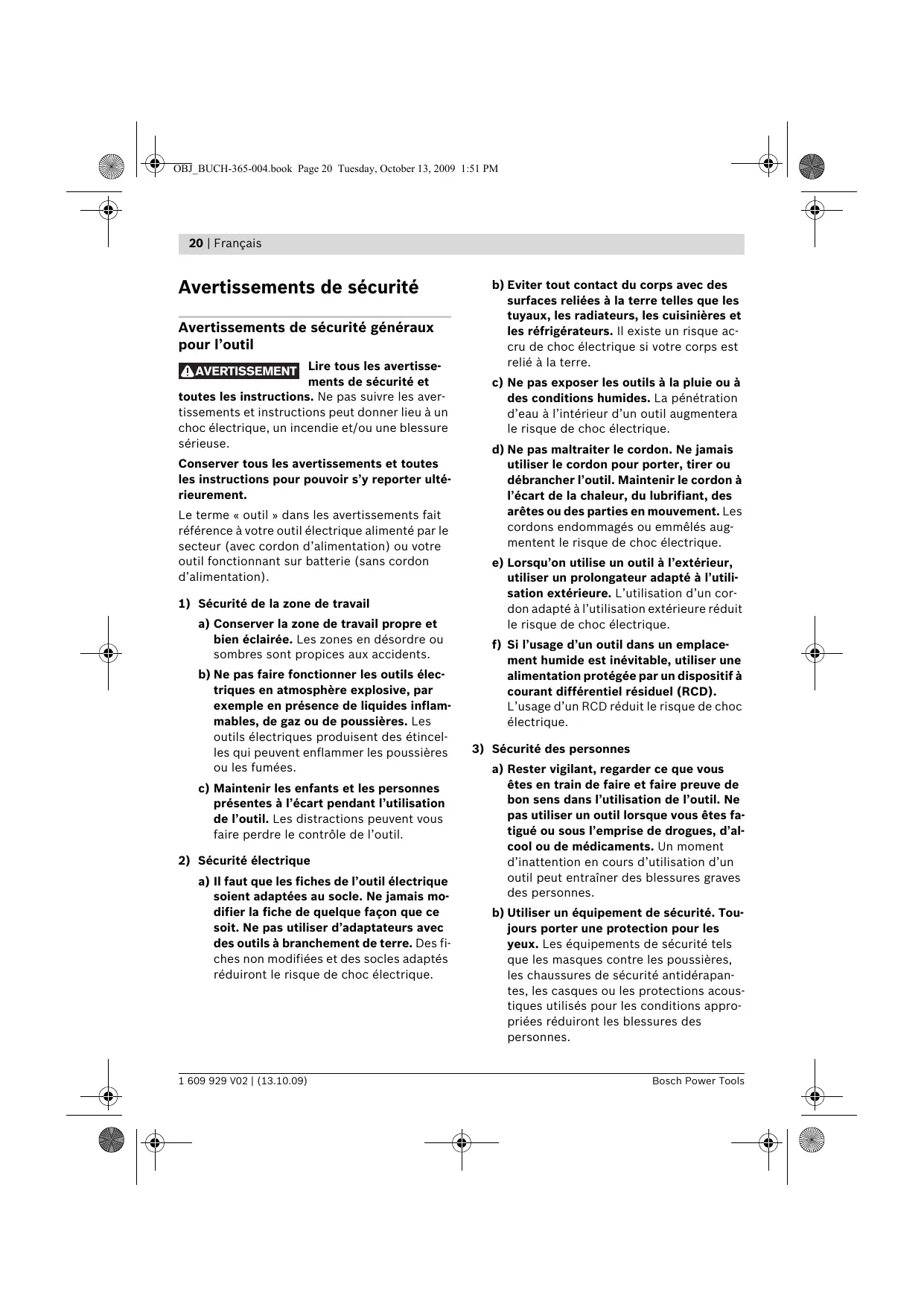

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). 1) Sécurité de la zone de travail a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. 2) Sécurité électrique a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

1 609 929 V02 | (13.10.09)

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc électrique. 3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.

« sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. f Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc

électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. f Arrêtez immédiatement l’appareil électrique lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque : – l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler. f Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre. f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. f Maintenir propre l’espace de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. 1 609 929 V02 | (13.10.09)

f Avant de déposer l’outil électroportatif, attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil

électroportatif. f Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise de courant, au cas où le câble aurait été endommagé lors du travail. Un câble endommagé augmente le risque de choc électrique.

Description du fonctionnement

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

Utilisation conforme

L’appareil est conçu pour le perçage à percussion dans la brique, le béton et dans la pierre naturelle ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques. Les appareils avec réglage électronique et rotation à droite/à gauche sont également appropriés pour le vissage et le filetage.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Mandrin automatique 2 Douille avant 3 Douille arrière 4 Commutateur « Perçage/Perçage à percussion » 9 Vis papillon pour déplacer la poignée supplémentaire 10 Poignée supplémentaire (surface de préhension isolante)* 11 Butée de profondeur* 12 Poignée (surface de préhension isolante) 13 Porte-embout universel* 14 Embout de réglage* *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore déterminées conformément à la norme EN 60745. Les mesures réelles (A) des niveaux sonores de l’appareil sont : Niveau de pression acoustique 97 dB(A) ; niveau d’intensité acoustique 108 dB(A). Incertitude K=3 dB. Porter une protection acoustique ! Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées conformément à la norme EN 60745 : Perçage du métal : Valeur d’émission vibratoire ah =4,5 m/s2, incertitude K =1,5 m/s2, Perçage à percussion dans le béton : Valeur d’émission vibratoire ah =24 m/s2, incertitude K=2 m/s2, Vissage : Valeur d’émission vibratoire ah <2,5 m/s2, incertitude K=1,5 m/s2, Déclaration de conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations en vigueur 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009). Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Montage f Avant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise de courant.

Poignée supplémentaire (voir figure A) f N’utilisez l’outil électroportatif qu’avec la poignée supplémentaire 10.

La poignée supplémentaire 10 peut être basculée dans n’importe quelle position, afin d’obtenir une position de travail sure et peu fatigante. Pour régler la poignée supplémentaire, tournez la vis papillon 9 dans le sens inverse des aiguilles d’une montre et faites tourner la poignée supplémentaire 10 dans la position souhai1 609 929 V02 | (13.10.09)

tée. Ensuite, resserrez la vis papillon 9 dans le sens des aiguilles d’une montre.

Réglage de la profondeur de perçage (voir figure A) Avec la butée de profondeur 11 la profondeur de percage souhaitée X peut être déterminée. Appuyez sur la touche pour le réglage de la butée de profondeur 8 et placez la butée de profondeur dans la poignée supplémentaire 10. La cannelure à la butée de profondeur 11 doit être orientée vers le haut. Sortez la butée de profondeur jusqu’à ce que la distance entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage souhaitée X. Bosch Power Tools

– Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Tenez la douille arrière 3 du mandrin automatique 1 et tournez la douille avant 2 manuellement

à fond dans le sens de rotation o.

Lorsque des embouts sont utilisés 14, il est recommandé d’utiliser un porte-embout universel

13. N’utilisez que des embouts appropriés à la tête de vis. Pour visser, mettez toujours le commutateur « Perçage/Perçage à percussion » 4 sur le symbole « Perçage ».

f Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués

230 V peuvent également être mis en service sous 220 V.

Changement du mandrin de perçage

Sélection du sens de rotation

(voir figures C–D)

f Pour des outils électroportatifs qui ne disposent pas d’un blocage de la broche de perçage, le mandrin de perçage doit être remplacé par une station de service aprèsvente pour outillage Bosch agréée.

Avec le commutateur de sens de rotation 7 le sens de rotation de l’outil électroportatif peut

être inversé. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 6 est en fonction.

Le mandrin de perçage doit être serré avec un couple de serrage de 6–8 Nm environ.

Aspiration de poussières/de copeaux f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.

Rotation droite : Pour percer et visser, tournez le commutateur du sens de rotation 7 à fond vers la gauche.

Rotation gauche : Pour desserrer ou dévisser des vis et des écrous, tournez le commutateur du sens de rotation 7 à fond vers la droite. Réglage du mode de fonctionnement Visser et percer Positionnez le commutateur 4 sur le symbole « Perçage ». Perçage à percussion Positionnez le commutateur 4 sur le symbole « Perçage à percussion ». Le commutateur 4 s’encliquette de façon perceptible et peut être actionné même pendant que le moteur est en marche.

1 609 929 V02 | (13.10.09)

Pour arrêter l’appareil électroportatif, relâchez l’interrupteur Marche/Arrêt 6 ou, s’il est bloqué par le bouton de blocage 5, appuyez brièvement sur l’interrupteur Marche/Arrêt 6, puis relâchez-le.

Réglage de la vitesse de rotation/de la fréquence de frappe Vous pouvez régler en continu la vitesse de rotation/la fréquence de frappe de l’outil électroportatif en fonction suivant la pression exercée sur l’interrupteur de Marche/Arrêt 6. Une légère pression sur l’interrupteur Marche/ Arrêt 6 entraîne une faible vitesse de rotation/une fréquence de frappe. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.

Instructions d’utilisation f Posez l’outil électroportatif sur la vis/sur l’écrou seulement lorsque l’appareil est arrêté. Les outils de travail en rotation peuvent glisser.

Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faites travailler l’outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.

Entretien et Service

Après-Vente Nettoyage et entretien f Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci présentait un défaut, la réparation ne doit être confiée qu’à une station de Service Après-Vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

Service Après-Vente et Assistance Des

Clients Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et de leurs accessoires. France Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0 811 36 01 22 (coût d’une communication locale) Fax : +33 (0) 1 49 45 47 67 Seulement pour les pays de l’Union Européenne : Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications.

8 Botón de ajuste del tope de profundidad

9 Tornillo de mariposa para ajuste de la empuñadura adicional 10 Empuñadura adicional (aislada)* 11 Tope de profundidad* 12 Empuñadura (aislada) 13 Soporte universal de puntas de atornillar* 14 Punta de atornillar* *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745. Presione el botón de ajuste del tope de profundidad 8 e introduzca el tope de profundidad en la empuñadura adicional 10. La cara estriada del tope de profundidad 11 deberá quedar arriba. Saque el tope de profundidad de manera que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X.

Cambio de útil (ver figura B)

Portabrocas de sujeción rápida

f En las herramientas eléctricas que no dispongan de una retención del husillo de taladrar, el portabrocas deberá ser sustituido por un servicio técnico autorizado para herramientas eléctricas Bosch.

El portabrocas deberá apretarse con un par de apriete aprox. de 6–8 Nm.

Aspiración de polvo y virutas f El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma

EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que
