BRUGSANVISNING PSB 500 RA BOSCH

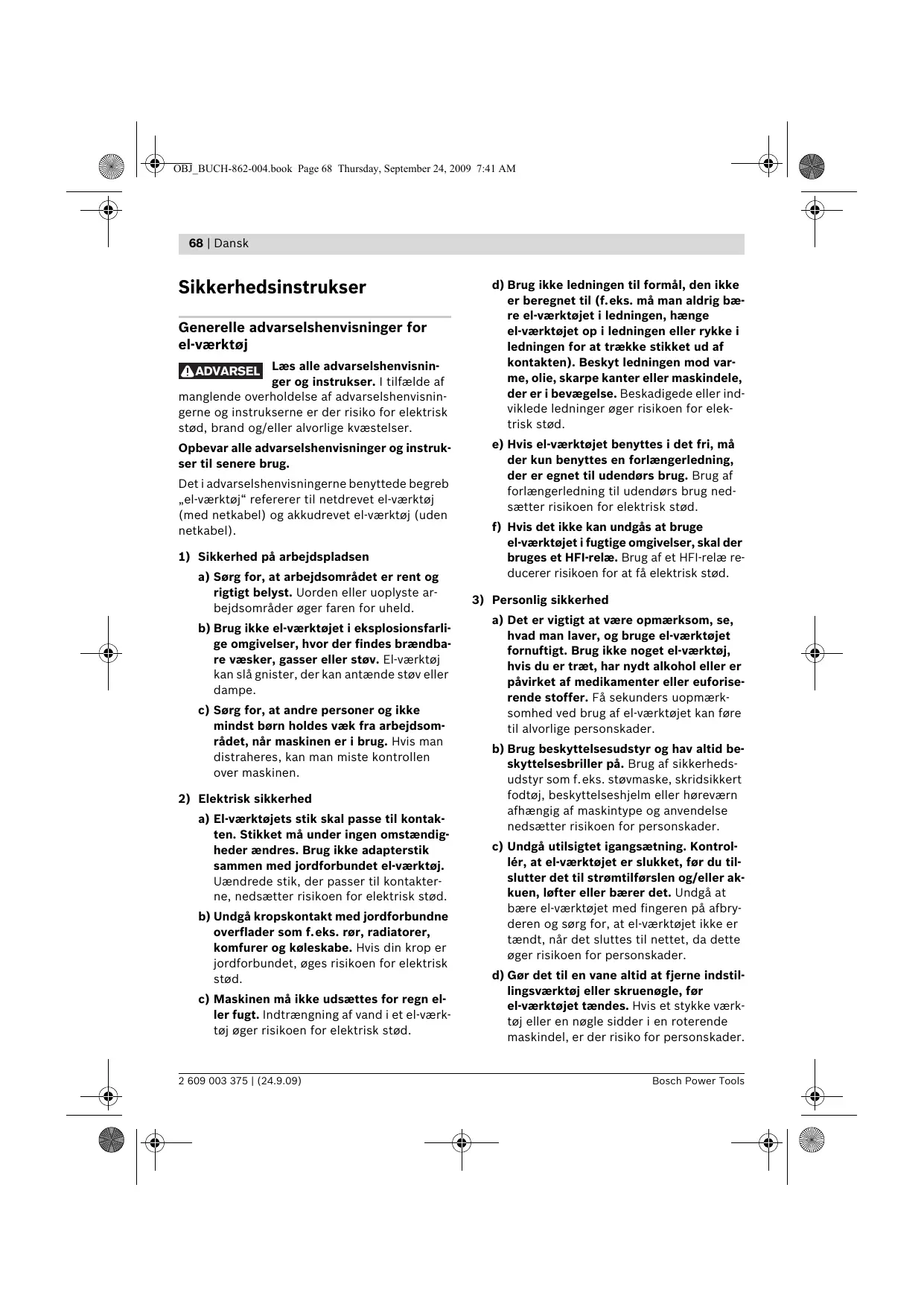

Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). 1) Sikkerhed på arbejdspladsen a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. 2) Elektrisk sikkerhed a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

2 609 003 375 | (24.9.09)

d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. 3) Personlig sikkerhed a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.

OBJ_BUCH-862-004.book Page 69 Thursday, September 24, 2009 7:41 AM Dansk | 69 e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. 4) Omhyggelig omgang med og brug af el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. Bosch Power Tools

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. 5) Service a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til boremaskiner f Brug høreværn i forbindelse med slagboring. Støjpåvirkning kan føre til tab af hørelse. f Brug de ekstra håndgreb, der følger med elværktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser. f Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. f Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade. f Sluk for el-værktøjet med det samme, hvis indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til tilbageslag. Indsatsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller — det sætter sig fast i det emne, der er ved at blive bearbejdet.

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 70 Thursday, September 24, 2009 7:41 AM

70 | Dansk f Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere.

6 Omskifter „Boring/slagboring“ 7 Låsetast til start-stop-kontakt 8 Retningsomskifter 9 Start-stop-kontakt 10 Ekstrahändtag* 11 Vingeskrue til indstilling af ekstrahåndtag * 12 Opsugningsanordning med støvbeholder * 13 Støvbeholder*

f El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

14 Påfyldningsniveau for støvbeholder

f El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.

18 Støvbeskyttelsesring*

15 Sikkerhedskontakt for støvbeholder * 16 Filterelement (micro-filtersystem) * 17 Gummipakning til støvbeholder * 19 Sikkerhedskontakt til udsugningsanordning * 20 Klemme til opsugningsanordning * 21 Lås til støvbeholder* 22 Universalbitholder* 23 Skruebit*

Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse Maskinen er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof. Maskiner med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde og gevindskæring.

Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Dybdeanslag* 2 Forreste kappe 3 Bageste kappe 4 Hurtigspændende borepatron

*Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 97 dB(A); lydeffektniveau 108 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Boring i metal: Vibrationskesponering ah =4,0 m/s2, usikkerhed K =1,5 m/s2, Slagboring i beton: Vibrationseksponering ah =33,0 m/s2, usikkerhed K =3,5 m/s2, Skruer: Vibrationseksponering ah <2,5 m/s2, usikkerhed K =1,5 m/s2. Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

5 Taste til indstilling af dybdeanslag * 2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 71 Thursday, September 24, 2009 7:41 AM Dansk | 71 Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvil-

ke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Tekniske data Slagboremaskine Typenummer

Drejningsmoment ved max. afgiven effekt

Max. bore-Ø – Beton – Stål – Træ – med monteret udsugningsanordning

Borepatronens spændeområde

Vægt svarer til EPTA-Procedure 01/2003 – med udsugningsanordning – uden udsugningsanordning Beskyttelsesklasse

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. f Brug kun opsugningsanordningen, når der bearbejdes beton, tegl og mursten. Træ- eller kunststofspåner kan nemt føre til tilstopning. f Pas på brandfare! Bearbejd ikke metalholdige materialer med den monterede opsugningsanordning. Varme metalspåner kan antænde dele af udsugningsanordningen.

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen 12.02.2009

Montering f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Støvopsugning (PSB 500 RA) (se Fig. A – F) f Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. – Anvend helst en støvopsugning. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. 2 609 003 375 | (24.9.09)

Overhold venligst følgende for at opnå et optimalt udsugningsresultat: – Sørg for at udsugningsanordningen flugter med kanten på emnet eller væggen. Dermed er det også nemmere at bore i en ret vinkel. – Arbejd altid med for maks. hastighed, når udsugningsanordningen er monteret. – Når den ønskede boredybde er nået, skal boret trækkes ud af borehullet, før slagboremaskinen slukkes. – Anvend kun opsugningsanordningen med monteret filterelement 16, da støv/spåner kan trænge ind i el-værktøjet og beskadige dette. – Kontrollér med regelmæssige mellemrum, at filterelementet 16 ikke er beskadiget. Skift filterelementet med det samme, hvis det er beskadiget. – Støvbeskyttelsesringen 18 slides især, når der arbejdes med store borediametre. Udskift den, hvis den er beskadiget. Udsugningsanordning sættes på (se Fig. A) Før udsugningsanordningen 12 forfra hen til undersiden på slagboremaskinen. Sørg for, at udsugningsanordningen 12 ligger op mod huset og fastlåses. Bosch Power Tools

OBJ_BUCH-862-004.book Page 73 Thursday, September 24, 2009 7:41 AM Dansk | 73 Udsugningsanordning rengøres (se Fig. B–D) Støvbeholderen 13 kan rumme ca. 10 boringer med en bordiameter på 10 mm. Bliver udsugningen svagere eller er påfyldningsindikatoren 14 fuld, skal støvbeholderen 13 tømmes. Tryk på den riflede flade på sikkerhedskontakten 15 og tag støvbeholderen 13 af. Tøm og rengør støvbeholderen 13. Rengør filterelementet 16 ved at banke på det. Kontrollér filterelementet 16 for beskadigelser og skift det efter behov. Tryk på filterelementets holder 16 og træk det ud. Skift filterelementet 16 inkl. holder. Kontroller, at gummipakningen 17 er sat i, før holderen sættes på. Sæt støvbeholderen 13 på igen og fastlås den ved at trykke på den glatte flade på sikkerhedskontakten 15. Udsugningsanordning tages af (se Fig. E) Opsugningsanordningen demonteres 12 ved at trykke på sikkerhedskontakten 19 og trække opsugningsanordningen 12 af fremad. Opsugningsanordning opbevares (se Fig. F) Opsugningsanordningen opbevares 12 i kufferten ved at fjerne opsugningsanordningen 12, skyde den sammen og stikke klemmen 20 på. Sæt låsen 21 på eller tøm støvbeholderen 13, før udsugningsanordningen lægges fra.

Den riflede side på dybdeanslaget 1 skal pege nedad. Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

Værktøjsskift (se Fig. H) Hurtigspændende borepatron Hold fast i den bageste kappe 3 på hurtigspændeborepatronen 4 og drej den forreste kappe 2 hen imod n, til værktøjet kan sættes i. Sæt værktøjet i. Hold den bageste kappe 3 på hurtigspændeborepatronen 4 fast og drej den forreste kappe 2 kraftigt fast med hånden i drejeretning o. Skrueværktøj Skruebits 23 skal altid bruges sammen med en universalbitholder 22. Brug kun passende skruebits til skruehovedet. Til skruearbejde stilles omskifteren „Boring/ slagboring“ 6 altid på symbolet „Boring“.

Skift borepatron f Ved el-værktøj uden borespindelarretering skal borepatronen skiftes på et autoriseret serviceværksted for Bosch-el-værktøj. Borepatronen skal spændes med et tilspændingsmoment på ca. 30–35 Nm.

Ekstrahåndtag f Brug altid el-værktøjet med ekstrahåndtaget 10.

Du kan svinge ekstrahåndtaget 10 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.

Drej vingeskruen til indstiling af ekstrahåndtaget 11 mod venstre (imod uret) og sving ekstrahåndtaget 10 i den ønskede position. Drej herefter vingeskruen 11 mod højre (med uret) igen.

f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Indstil boredybde (se Fig. G)

Indstil drejeretning (se Fig. I–J)

Med dybdeanslaget 1 kan den ønskede boredybde X fastlægges.

Med retningsomskifteren 8 kan du ændre elværktøjets drejeretning. Ved nedtrykket startstop-kontakt 9 er dette ikke muligt.

Tryk på tasten til indstilling af dybdeanslag 5 og sæt dybdeanslaget ind i ekstrahåndtaget 10. Bosch Power Tools

2 609 003 375 | (24.9.09)

OBJ_BUCH-862-004.book Page 74 Thursday, September 24, 2009 7:41 AM

74 | Dansk Højreløb: Til boring og iskruning af skruer trykkes retningsomskifteren 8 helt mod venstre.

Vedligeholdelse og service

Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren 8 helt mod højre.

Vedligeholdelse og rengøring

f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Boring og skruearbejde Stil omskifteren 6 på symbolet „Boring“. Slagboring Stil omskifteren 6 på symbolet „Slagboring“. Omskifteren 6 falder mærkbart i hak og kan også aktiveres, mens motoren går. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på startstop-kontakten 9 og hold den nede.

f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

El-værktøjet slukkes ved at slippe start-stopkontakten 9 er den låst med låsetasten 7 trykkes kort på start-stop-kontakten 9 hvorefter den slippes.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Omdrejningstal/slagtal indstilles

Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stop-kontakten 9 trykkes ind.

Til fastlåsning af den nedtrykkede start-stopkontakt 9 trykkes på låsetasten 7.

Let tryk på start-stop-kontakten 9 fører til et lavt omdrejningstal/slagtal. Med tiltagende tryk øges omdrejningstallet/slagtallet.

Arbejdsvejledning f Sæt kun el-værktøjet på møtrikken/skruen i afbrudt tilstand. Roterende indsatsværktøjer kan skride. f Anvend ikke el-værktøjet stationært. Det er ikke konstrueret til drift f.eks. i borestanderen. Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes.

2 609 003 375 | (24.9.09)
