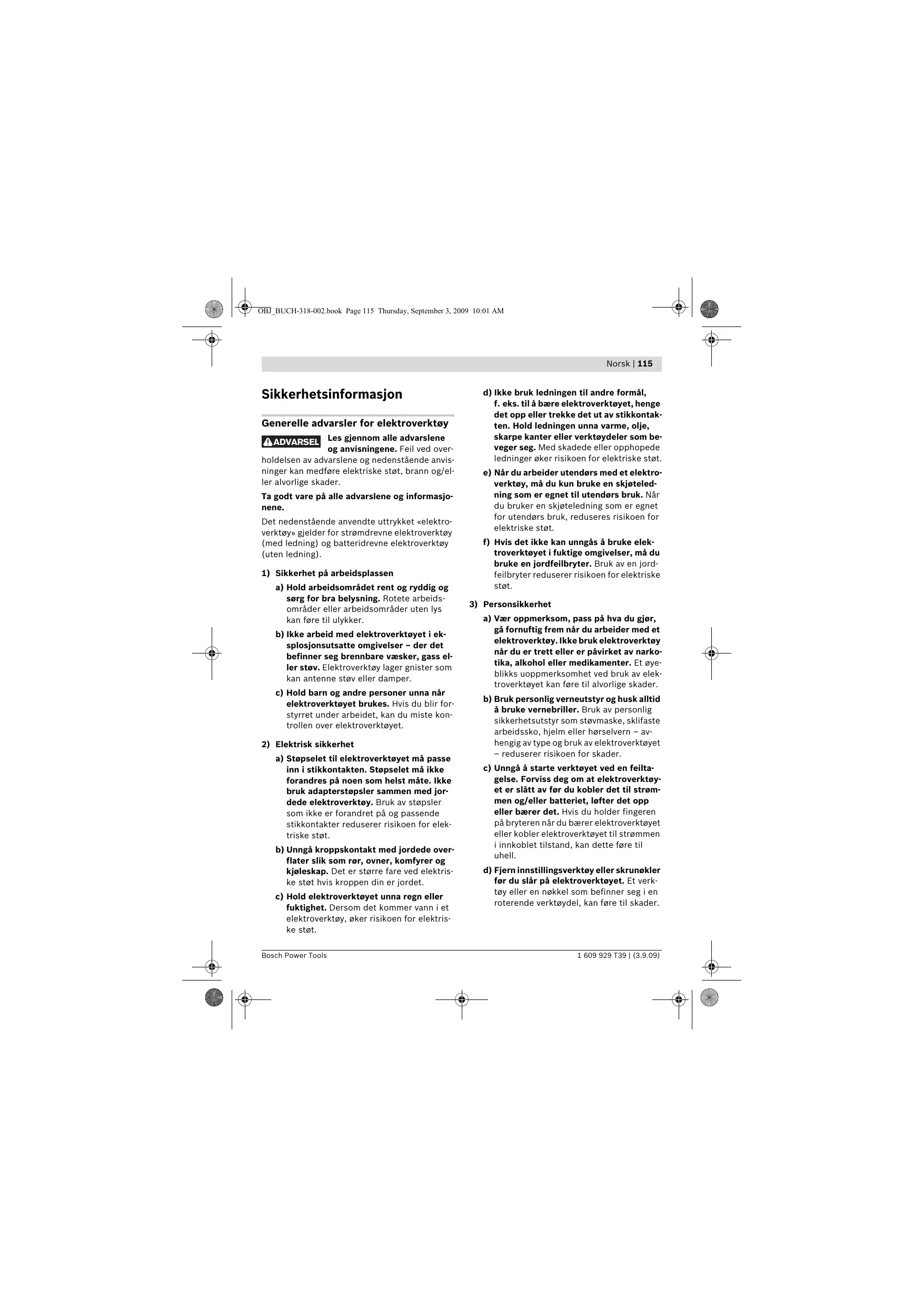

OBJ_BUCH-318-002.book Page 115 Thursday, September 3, 2009 10:01 AM Norsk | 115

Sikkerhetsinformasjon no

Generelle advarsler for elektroverktøy ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). 1) Sikkerhet på arbeidsplassen a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. 2) Elektrisk sikkerhet a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Bosch Power Tools

d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. 3) Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 116 Thursday, September 3, 2009 10:01 AM

116 | Norsk e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. 4) Omhyggelig bruk og håndtering av elektroverktøy a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. 1 609 929 T39 | (3.9.09)

5) Service a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for hammere f Bruk hørselvern. Innvirkning av støy kan føre til at man mister hørselen. f Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette føre til skader. f Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. f Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt. f Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.

OBJ_BUCH-318-002.book Page 117 Thursday, September 3, 2009 10:01 AM Norsk | 117 f Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. f Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. f Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk Elektroverktøyet er beregnet til hammerboring i betong, murstein og stein og til lette meiselarbeider. Det er også egnet til boring uten slag i tre, metall, keramikk og kunststoff. Elektroverktøy med elektronisk regulering og høyre-/venstregang er også egnet til skruing.

Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Selvspennende byttechuck (PBH 30002 FRE) 2 SDS-plus byttechuck (PBH 3000-2 FRE) 3 Verktøyfeste SDS-plus 4 Støvkappe 5 Låsehylse 6 Byttechuck-låsering (PBH 3000-2 FRE) 7 Låsetast for på-/av-bryter 8 På-/av-bryter 9 Stillhjul for turtallforvalg 10 Høyre-/venstrebryter

Støy-/vibrasjonsinformasjon Måleverdier funnet i henhold til EN 60745. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 89 dB(A); lydeffektnivå 100 dB(A). Usikkerhet K2 dB. Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Hammerboring i betong: Svingningsemisjonsverdi ah =14 m/s2, usikkerhet K=1,5 m/s2, Meisling: Svingningsemisjonsverdi ah =12 m/s2, usikkerhet K=1,5 m/s2, Boring i metall: Svingningsemisjonsverdi ah <2,5 m/s2, usikkerhet K=1,5 m/s2, Skruing: Svingningsemisjonsverdi ah <2,5 m/s2, usikkerhet K=1,5 m/s2. 1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 118 Thursday, September 3, 2009 10:01 AM

118 | Norsk Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av

svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Tekniske data Borhammer

Opptatt effekt Slagtall ved nominelt turtall

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Dr. Eckerhard Strötgen Head of Product Certification

– Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet SDS-plus 3. Bevegeligheten til SDSplus-verktøyet kan ellers føre til en gal innstilling av boredybden. – Trekk dybdeanlegget så langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X.

Valg av chuck og verktøy Til hammerboring og meisling trenger du SDSplus-verktøy, som settes inn i en SDS-pluschuck. Til boring uten slag i tre, metall, keramikk og kunststoff pluss skruing og gjengeskjæring brukes verktøy uten SDS-plus (f.eks. bor med sylindrisk tange). For disse verktøyene trenger du en selvspennende chuck eller en nøkkelchuck.

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 29.03.2007

Chuckbytte (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set)

f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Ekstrahåndtak f Bruk elektroverktøyet kun med ekstrahåndtaket 17. Svinge ekstrahåndtaket (se bilde A) Du kan svinge ekstrahåndtaket 17 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon. – Skru vingeskruen til innstilling av ekstrahåndtaket 16 mot urviserne og sving ekstrahåndtaket 17 til ønsket posisjon. Deretter skrur du vingeskruen 16 fast igjen med urviserne. Innstilling av boredybden (se bilde B) Med dybdeanlegget 18 kan ønsket boredybde X bestemmes. – Trykk tasten til innstilling av dybdeanlegget 15 og sett dybdeanlegget inn i ekstrahåndtaket 17. Riflingen på dybdeanlegget 18 må peke nedover. Bosch Power Tools

For å kunne arbeide med verktøy uten SDS-plus (f. eks. bor med sylindrisk tange), må du sette inn en nøkkelchuck hhv. selvspennende chuck. Montering av nøkkelchucken (tilbehør) (PBH 2800 RE) (se bilde C) – Skru SDS-plus-festeskaftet 22 inn i en nøkkelchuck 21. Sikre nøkkelchucken 21 med sikringsskruen 20. Husk at sikringsskruen er venstregjenget. Innsetting av nøkkelchuck hhv. selvspennende chuck (se bilde D) – Rengjør innstikksenden til festeskaftet og smør den litt inn. – Sett nøkkelchucken 21 hhv. den selvspennende chucken 23 med festeskaftet dreiende inn i verktøyfestet til den låses automatisk. – Kontroller låsen ved å trekke i nøkkelchucken hhv. den selvspennende chucken.

1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 120 Thursday, September 3, 2009 10:01 AM

120 | Norsk Fjerning av nøkkelchucken hhv. den selvspennende chucken – Skyv låsehylsen 5 bakover og ta ut nøkkelchucken 21 hhv. den selvspennende chucken 23.

Fjerning/innsetting av byttechucken (PBH 3000-2 FRE) Fjerning av byttechucken (se bilde E) – Grip tak rundt byttechuckens låsering 6 og trekk den kraftig i pilretningen. Byttechucken løsner og kan tas av fremover. – Beskytt byttechucken mot smuss etter demontering. Innsetting av byttechucken (se bilde F) – Rengjør byttechucken før den settes inn og smør innstikkingsenden litt. – Ta tak med hele hånden rundt SDS-plusbyttechucken 2 hhv. den selvspennende byttechucken 1. Skyv byttechucken dreiende inn på chuckfestet 24, til du tydelig hører en låselyd. – Byttechucken låses automatisk. Kontroller låsen ved å trekke i byttechucken.

Verktøyskifte Støvkappen 4 forhindrer at det trenger borestøv inn i verktøyfestet i løpet av driften. Ved innsetting av verktøy må du passe på at støvkappen 4 ikke tar skade. f En skadet støvkappe skal straks skiftes ut. Det anbefales å la en kundeservice utføre dette. Innsetting av SDS-plus-innsatsverktøy (se bilde G) Med SDS-plus-chucken kan du skifte innsatsverktøy på en enkel og behagelig måte uten å bruke ekstra verktøy. – PBH 3000-2 FRE: Sett inn SDS-plusbyttechucken 2. – Rengjør innstikksenden og smør den litt inn. – Sett innsatsverktøyet dreiende inn i verktøyfestet til det låses automatisk. – Kontroller låsen ved å trekke i verktøyet. 1 609 929 T39 | (3.9.09)

SDS-plus-innsatsverktøy kan av systemgrunner beveges fritt. Slik oppstår et rundløpsavvik i tomgang. Dette kan ingen virkning på borehullets nøyaktighet, for boret sentrerer seg selv ved boringen. Fjerning av SDS-plus-innsatsverktøy (se bilde H) – Skyv låsehylsen 5 bakover og ta ut innsatsverktøyet. Innsetting av innsatsverktøy uten SDS-plus i nøkkelchucken (PBH 2800 RE) Merk: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og deres chucker tar skade ved hammerboring og meisling. – Sett inn nøkkelchucken 21. – Åpne nøkkelchucken 21 ved å dreie den så langt at verktøyet kan settes inn. Sett inn verktøyet. – Sett chucknøkkelen inn i de tilsvarende boringene på nøkkelchucken 21 og spenn verktøyet jevnt fast. – Drei slag-/dreiestopp-bryteren 12 inn i posisjon «Boring». Fjerning av innsatsverktøy uten SDS-plus fra nøkkelchucken (PBH 2800 RE) – Drei hylsen til nøkkelchucken 21 med chucknøkkelen mot urviserne til innsatsverktøyet kan tas ut. Innsetting av innsatsverktøy uten SDS-plus i den selvspennende chucken (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (se bilde I) Merk: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og deres chucker tar skade ved hammerboring og meisling. – PBH 2900 FRE/PBH 3000 FRE Set: Sett inn den selvspennende chucken 23. – PBH 3000-2 FRE: Sett inn den selvspennende byttechucken 1. – Hold den bakre hylsen 26 til den selvspennende chucken 23 fast og drei den fremre hylsen 25 mot urviserne til verktøyet kan settes inn. Sett inn verktøyet. Bosch Power Tools

OBJ_BUCH-318-002.book Page 121 Thursday, September 3, 2009 10:01 AM Norsk | 121 – Hold bakre hylse til den selvspennende chucken 23 fast og skru den fremre hylsen kraftig fast med hånden til det ikke lenger høres en slurelyd. Chucken låses da automatisk. – Kontroller om verktøyet sitter godt fast ved å trekke i det. Merk: Hvis verktøyfestet ble åpnet helt, kan det høres slurelyder når verktøyfestet skrus fast igjen og verktøyfestet lukkes ikke. Drei da den fremre hylsen 25 en gang mot urviserne. Deretter kan verktøyfestet lukkes. – Drei slag-/dreiestopp-bryteren 12 inn i posisjon «Boring». Fjerning av innsatsverktøy uten SDS-plus fra den selvspennende chucken (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (se bilde J) – Hold den bakre hylsen 26 til den selvspennende chucken fast og drei den fremre hylsen 25 til den selvspennende chucken mot urviserne til verktøyet kan tas ut.

Støvavsug med Sugfix (tilbehør)

Innstilling av boredybden på Sugfix (se bilde L) Du kan bestemme den ønskede bordybden X også ved montert sugfix. – Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet SDS-plus 3. Bevegeligheten til SDSplus-verktøyet kan ellers føre til en gal innstilling av boredybden. – Løsne vingeskruen 31 på Sugfix. – Sett elektroverktøyet godt på stedet som skal bores uten å slå det på. SDS-plus-innsatsverktøyet må da ligge mot flaten. – Forskyv føringsrøret 32 til Sugfix slik i holderen at Sugfix-hodet ligger på flaten som skal bores. Skyv føringsrøret 32 ikke lenger over teleskoprøret 30 enn nødvendig, slik at en så stor del av skalaen på teleskoprøret 30 som mulig er synlig. – Trekk vingeskruen 31 fast igjen. Løsne klemskruen 28 på dybdeanlegget til Sugfix. – Forskyv dybdeanlegget 29 slik på teleskoprøret 30 at avstanden X som vises på bildet tilsvarer ønsket boredybde. – Trekk klemskruen 28 fast i denne posisjonen.

Montering av Sugfix (se bilde K) Til støvavsugingen trenger man en sugfix (tilbehør). Ved boring fjærer sugfix tilbake, slik at sugfix-hodet alltid holdes tett mot undergrunnen. – Trykk på tasten for dybdeanleggsinnstilling 15 og ta dybdeanlegget 18 ut. Trykk på tasten 15 igjen og sett sugfix forfra inn i ekstrahåndtaket 17. – Du tilkobler en avsugslange (diameter 19 mm, tilbehør) til avsugåpningen 27 på sugfixen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

PBH 3000-2 FRE Igangsetting

For driftstypene hammerboring, vario-lock og meisling må girvalgbryteren 13 settes på gir 1.

f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Posisjon til boring uten slag (gir 1) i tre, metall, keramikk og kunststoff pluss til skruing og gjengeskjæring

Innstilling av driftstypen Med slag-/dreiestopp-bryteren 12 velger du driftstypen til elektroverktøyet. Merk: Du må kun endre driftstypen når elektroverktøyet er slått av! Elektroverktøyet kan ellers ta skade. – Trykk frigjøringsknappen 11 til skifting av driftstypen og drei slag-/dreiestopp-bryteren 12 i ønsket posisjon, til den hørbart går i lås. PBH 2800 RE/PBH 2900 FRE/ PBH 3000 FRE Set Posisjon til boring uten slag i tre, metall, keramikk og kunststoff pluss til skruing og gjengeskjæring

Posisjon til boring uten slag (gir 2) i tre, metall, keramikk og kunststoff

Posisjon til hammerboring i betong eller stein Posisjon Vario-Lock til innstilling av meiselposisjonen I denne posisjonen går slag-/dreiestopp-bryteren 12 ikke i lås.

Posisjon til meisling Posisjon til hammerboring i betong eller stein Innstilling av rotasjonsretningen (se bilde M) Posisjon Vario-Lock til innstilling av meiselposisjonen I denne posisjonen går slag-/dreiestopp-bryteren 12 ikke i lås.

Posisjon til meisling

Med høyre-/venstrebryteren 10 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 8 er dette ikke mulig. Høyregang: Trykk høyre-/venstre-bryteren 10 helt mot høyre. Venstregang: Trykk høyre-/venstre-bryteren 10 helt mot venstre. Sett dreieretningen til hammerboring, boring og meisling alltid på Høyregang.

1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 123 Thursday, September 3, 2009 10:01 AM Norsk | 123 Inn-/utkobling – Til innkobling av elektroverktøyet trykker du på på-/av-bryteren 8. – Til låsing av på-/av-bryteren holder du denne trykt inne og trykker i tillegg på låsetasten 7. – Til utkobling av elektroverktøyet slipper du på-/av-bryteren 8. Ved låst på-/av-bryter 8 trykker du denne først og slipper den deretter. Innstilling av turtallet/slagtallet Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 8 inn. Svakt trykk på på-/av-bryteren 8 fører til et lavt turtall/slagtall. Slag-/turtallet økes med økende trykk.

Før skifting av driftstypen fra boring til hammerboring, vario-lock hhv. meisling må girvalgbryteren 13 settes tilbake på gir 1. Overlastkopling f Hvis innsatsverktøyet er fastklemt og har hengt seg opp, avbrytes driften av borespindelen. På grunn av de kreftene som da oppstår må du alltid holde elektroverktøyet godt fast med begge hendene og sørge for å stå stødig. f Slå av elektroverktøyet og løsne innsatsverktøyet hvis elektroverktøyet blokkerer. Ved innkobling med blokkert boreverktøy oppstår det høye reaksjonsmomenter.

Forhåndsvalg av turtallet/slagtallet

Dreieretning ved meisling

Med stillhjul for turtallforvalg 9 kan nødvendig turtall forhåndsinnstilles også under drift.

Sett dreieretningen til meisling alltid på Høyregang. Slik unngås en sterkere slitasje på kullbørstene.

Med begrensningen kan på-/av-bryteren 8 kun trykkes inn til forhåndsvalgt maksimalgrense. Mekanisk girvalg (PBH 3000-2 FRE) Med girvalgbryteren 13 kan det forhåndsinnstilles to turtallområder: Gir 1: Lavt turtallområde; til hammerboring, meisling, boring med stor bordiameter, skruing og gjengeskjæring. Gir 2: Høyt turtallområde; til boring med liten bordiameter. – Til girskifte trykker du på låsetasten 11 på slag-/dreiestopp-bryteren 12 og dreier slag-/dreiestopp-bryteren til posisjon «Boring». Trykk så på låsetasten 14 på girvalgbryteren 13 og drei girvalgbryteren til gir 2.

Endring av meiselstillingen (Vario-Lock) Du kan låse meiselen i 36 stillinger. Slik kan du innta den mest optimale arbeidsposisjonen. – Sett meiselen inn i verktøyfestet. – Drei slag-/dreiestopp-bryteren 12 inn i posisjon «Vario-Lock» (se «Innstilling av driftstypen», side 122). – Drei verktøyfestet til ønsket meiselstilling. – Drei slag-/dreiestopp-bryteren 12 inn i posisjon «Meisling». Verktøyfestet er da låst. – Sett dreieretningen til meisling på Høyregang.

Merk: Slag-/dreiestopp-bryteren12 må kun dreies ved utkoplet elektroverktøy. Også ved dreining av girvalgbryteren 13 skal elektroverktøyet være utkoplet. Hammerboring og meisling er utelukkende mulig med gir 1. Den spesielle formen til girvalgbryteren 13 og slag-/dreiestopp-bryteren 12 forhindrer i disse driftstypene en omkobling til gir 2. Bosch Power Tools

1 609 929 T39 | (3.9.09)

OBJ_BUCH-318-002.book Page 124 Thursday, September 3, 2009 10:01 AM

124 | Norsk Innsetting av skrubits (se bilde N) f Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Til bruk av skrubits trenger du en universalholder 33 med SDS-plus-festeskaft (tilbehør). – Rengjør innstikksenden til festeskaftet og smør den litt inn. – Sett universalholderen dreiende inn i verktøyfestet til den låses automatisk. – Kontroller låsen ved å trekke i universalholderen. – Sett en skrubits inn i universalholderen. Bruk kun skrubits som passer til skruehodet. – Til fjerning av universalholderen skyver du låsehylsen 5 bakover og tar universalholderen 33 ut av verktøyfestet.

Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk Robert Bosch AS Postboks 350 1402 Ski Tlf.: + 47 (6487) 89 50 Faks: + 47 (6487) 89 55

Service og vedlikehold

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Vedlikehold og rengjøring

f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. f En skadet støvkappe skal straks skiftes ut. Det anbefales å la en kundeservice utføre dette. Rengjør verktøyfestet 3 etter hver bruk.

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.
