BRUKSANVISNING PSB 18 VE-2 BOSCH

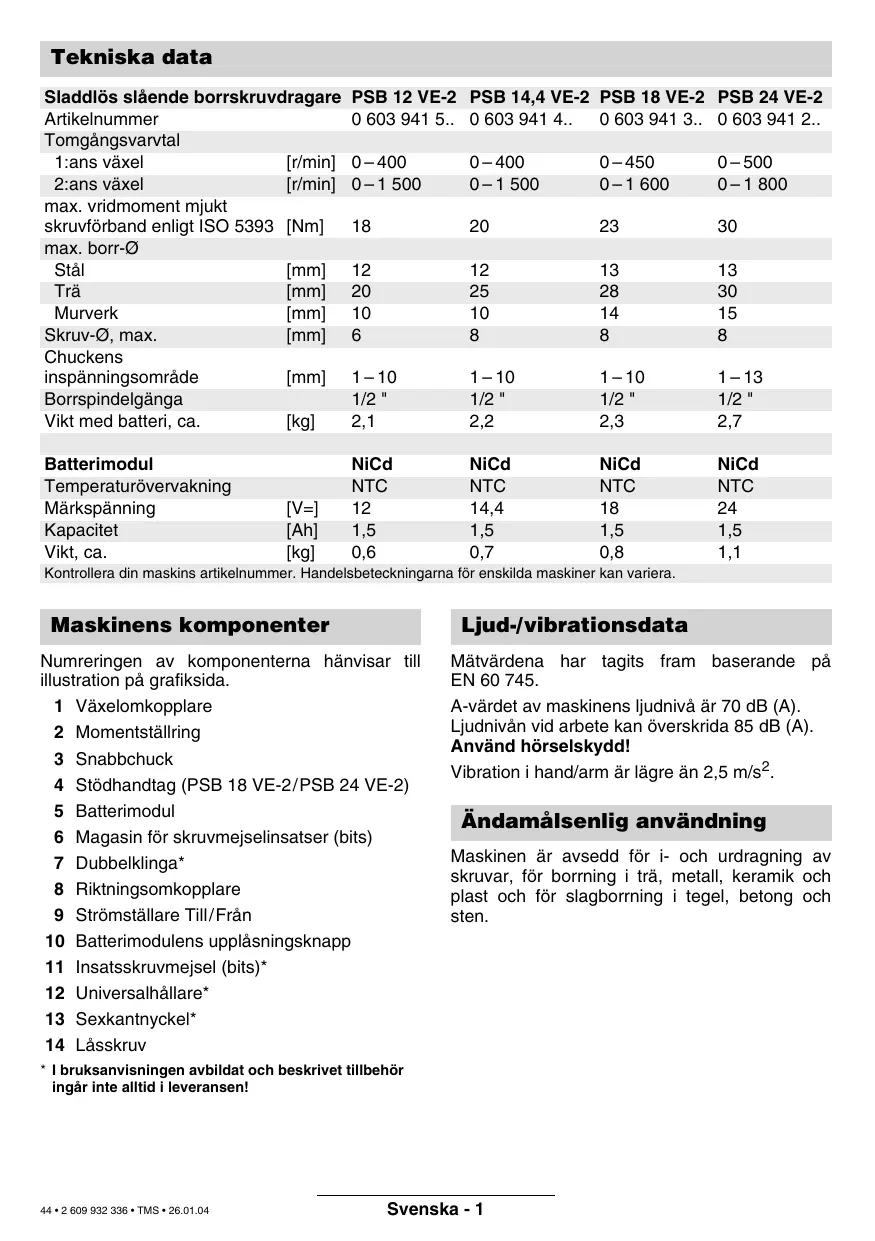

1 – 10 1/2 " 2,1 1 – 10 1/2 " 2,2 1 – 10 1/2 " 2,3 1 – 13 1/2 " 2,7 NiCd NTC 1,5 0,6 NiCd NTC 14,4 1,5 0,7 NiCd NTC 1,5 0,8 NiCd NTC 1,5 1,1 Kontrollera din maskins artikelnummer. Handelsbeteckningarna för enskilda maskiner kan variera. Maskinens komponenter Ljud-/vibrationsdata Numreringen av komponenterna hänvisar till illustration på grafiksida. 1 Växelomkopplare 2 Momentställring 3 Snabbchuck 4 Stödhandtag (PSB 18 VE-2/PSB 24 VE-2) 5 Batterimodul 6 Magasin för skruvmejselinsatser (bits) 7 Dubbelklinga* 8 Riktningsomkopplare 9 Strömställare Till/Från 10 Batterimodulens upplåsningsknapp 11 Insatsskruvmejsel (bits)* 12 Universalhållare* 13 Sexkantnyckel* 14 Låsskruv Mätvärdena har tagits fram baserande på EN 60 745. A-värdet av maskinens ljudnivå är 70 dB (A). Ljudnivån vid arbete kan överskrida 85 dB (A). Använd hörselskydd! Vibration i hand/arm är lägre än 2,5 m/s2. Ändamålsenlig användning Maskinen är avsedd för i- och urdragning av skruvar, för borrning i trä, metall, keramik och plast och för slagborrning i tegel, betong och sten.

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! 44 • 2 609 932 336 • TMS • 26.01.04 Svenska - 1

Batterimodul och laddare Säkerhetsåtgärder För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisningarna. Dessutom ska allmänna säkerhetsanvisningarna i bifogat häfte följas. Använd skyddsglasögon. Har du långt hår, använd hårnät. Använd endast åtsittande kläder under arbetet. Före varje användning kontrollera maskinen och batterimodulen. Om skador upptäcks, får maskinen inte längre användas. Reparationer får utföras endast av elfackman. Öppna inte maskinen själv. Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. I annat fall finns risk för kroppsskada om maskinen startar vid oavsiktlig tryckning av strömställaren Till / Från! Kontrollera innan du startar maskinen att batterimodulen sitter stadigt. Överbelasta inte maskinen så att den stannar. PSB 18 VE-2/PSB 24 VE-2: Använd maskinen endast med stödhandtag 4. Håll i maskinen med båda händerna under arbetet och se till att du står stadigt. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. Håll stadigt i elverktyget: Vid idragning och urdragning av skruvar kan kortvarigt höga reaktionsmoment uppstå. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Låt aldrig barn hantera maskinen. Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används. 45 • 2 609 932 336 • TMS • 26.01.04 ■ Läs noga igenom bruksanvisningen som medföljer laddaren! ■ Batterimodulen får ej öppnas och ska skyddas mot stötar. Förvara batterimodulen på torrt och frostfritt ställe. ■ Låt varm batterimodul svalna innan laddning påbörjas. ■ Skydda batterimodulen mot värme och eld: Explosionsrisk! ■ Batterier får inte slängas i hussoporna och inte heller i eld eller vatten. Före driftstart Batterimodulens uppladdning En ny eller under en längre tid inte använd batterimodul uppnår först efter ca. 5 laddningsoch urladdningscykler full kapacitet. För borttagning av batterimodulen 5 tryck på upplåsningsknappen 10 och dra ut batterimodulen bakåt. Använd inte våld. Batterimodulen är försedd med NTC-temperaturövervakning som tillåter laddning endast inom temperaturområdet 0 °C och 45 °C. Detta ger batterimodulen en lång livslängd. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. ■ Ta hänsyn till miljöskyddsbestämmelserna. Stödhandtag (se bild A ) (PSB 18 VE-2/PSB 24 VE-2) ■ Använd maskinen endast med stödhandtag 4. Skruva fast stödhandtaget 4 alltefter valt arbetssätt antingen på höger eller vänster sida om maskinhuvudet. Svenska - 2 Helautomatisk spindellåsning (Auto-Lock) Verktygsbyte Vrid upp chucken 3 tills verktyget kan skjutas in. Sätt in verktyget. Dra för hand kraftigt fast hylsan på snabbchucken 3 tills ingen rappning (”klick”) längre hörs. Chucken låses härvid automatiskt. För uttagning av verktyget vrid hylsan i motsatt riktning. Vid icke påverkad strömställare Till /Från 9 är borrspindeln låst. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchucken. Den låsta borrchucken medger efterdragning av utstående skruvar med frånkopplad maskin som skruvdragare. Skruvdragning (se bild Omkoppling av rotationsriktning

Spänn fast dubbelbitsen 7 direkt i borrchucken eller om skruvbits 11 brukas ska dessutom universalhållare 12 användas. Observera att omkoppling av riktningsomkopplaren 8 endast får ske vid stillastående maskin. Med riktningsomkopplaren 8 kopplas maskinens rotationsriktning om. Vid påverkad strömställare Till/Från 9 är detta inte möjligt. Start Montering av batterimodulen Ställ rotationsomkopplaren 8 i mittläge på = inkopplingsspärren och låt laddad batterimodul 5 låsa i handtaget. In-/urkoppling För start av maskinen tryck på strömställaren Till/ Från 9 och håll den nedtryckt. Maskinens rotationshastighet varierar mellan 0 och max i relation till den kraft med vilken strömställaren Till/Från 9 trycks in. Lätt tryck ger lågt varvtal och möjliggör därför en mjuk och välkontrollerad start. Utsätt inte maskinen för så hög belastning att den stannar. För frånkoppling av maskinen släpp strömställaren Till/Från 9. Snabbstopp När strömställaren Till/Från 9 släpps, bromsas borrchucken upp och hindrar verktyget från att fortsätta rotera. Vid skruvdragning ska strömställaren Till /Från 9 släppas först sedan skruven ligger i plan med materialet. Skruvhuvudet tränger då inte in i materialet.

Högergång ( a ) Tryck riktningsomkopplaren åt vänster mot stopp (normaldrift: borrning, skruvdragning mm). Vänstergång ( b ) Tryck omkopplaren för rotationsriktning åt höger mot stopp (lossning och urdragning av skruvar och muttrar). Vridmomentinställning Prova dig fram till vid vilken av de 5 inställningarna på momentställringen 2 skruvarna kommer att ligga plant i materialet. Lågt moment t. ex. små skruvar, mjukt material. Högt moment t. ex. stora skruvar, hårt material. Vid korrekt inställning öppnar rasterkopplingen så fort skruven ligger plant i materialet eller inställt vridmoment uppnåtts. För urdragning välj högre inställning resp ställ på symbol ”Borra”.

Borrning och slagborrning Mekaniskt växellägesval Med växelomkopplaren 1 kan man välja mellan två olika varvtalsområden: 1:ans växel: Lågt varvtal, stor kraft. 2:ans växel: Högt varvtal, liten kraft. Växellägena får kopplas om endast när maskinen står stilla. Låser inte växelläget fullständigt, tryck helt kort på strömställaren Till/Från 9. 46 • 2 609 932 336 • TMS • 26.01.04 Svenska - 3 Borrning Ställ momentställringen 2 på symbol ”Borra”. Slagborrning Ställ momentställringen 2 på symbol ”Slagborra”. Så här byts chucken Miljöhänsyn ■ Innan åtgärder vidtas på maskinen ska batterimodulen tas bort. Chucken säkras med låsskruven 14 mot att lossa från borrspindeln. Öppna chucken helt och skruva bort låsskruven 14 genom att vrida den medurs (se bild E ). Så här lossas chucken (se bild

Lägg upp maskinen på ett stadigt underlag (t. ex. arbetsbänk). Håll stadigt tag i maskinen och lossa chucken genom att vrida den moturs som en skruv (➊). Sitter chucken hårt fast, kan man slå lätt mot sexkantnyckelns 13 långa skaft. Så här dras chucken fast (se bild

Chucken återmonteras i omvänd ordningsföljd (➋). Tips ■ Använd alltid mejselklingor som anpassats skruvskallen. ■ Vid dragning av stora, långa skruvar i hårt material är det lämpligast att förborra hålet. ■ Vid borrning i metall använd endast välskärpta HSS-borrar (HSS = högeffekts-snabbstål). Bosch tillbehörsprogram garanterar denna kvalitet. Underhåll och rengöring ■ Innan åtgärder vidtas på maskinen ska batterimodulen tas bort. Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete. Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 siffror.

Återvinning i stället för avfallshantering Maskin, tillbehör och förpackning kan återvinnas. Denna bruksanvisning är tryckt på klorfritt returpapper. För att underlätta sortering vid återvinning är plastdelarna markerade. Nickel-kadmium-batterier (NiCd): Är produkten försedd med ett nickelkadmium-batteri måste batteriet samlas, återvinnas eller omhändertas på miljövänligt sätt. Defekta och förbrukade batterimoduler måste enligt direktiven 91/157/EEG lämnas in för återvinning. Service och kundtjänst En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com ✆ ........................................................ +46 (0)20 41 44 55 Fax ........................................................ +46 (0)11 18 76 91 Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60 745 (sladdlösa verktyg) resp EN 60 335 (batteriladdare) enligt bestämmelserna i direktiven 72/23/EEG, 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar förbehålles 47 • 2 609 932 336 • TMS • 26.01.04 Svenska - 4 Tekniske data Akku-slagboreskrutrekker Bestillingsnummer Tomgangsturtall
