GEBRUIKSAANWIJZING PSB 18 VE-2 BOSCH

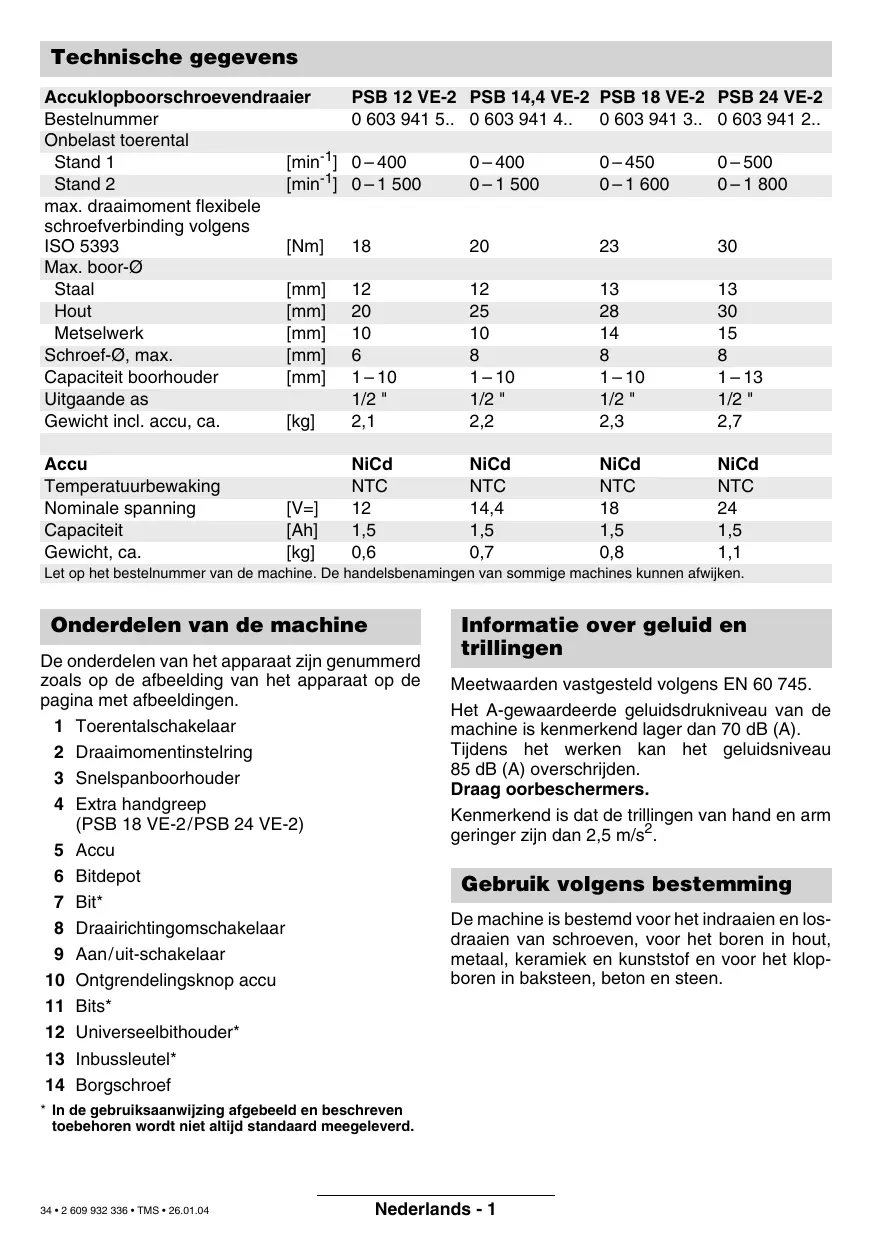

1 – 13 1/2 " 2,7 NiCd NTC 1,5 0,6 NiCd NTC 14,4 1,5 0,7 NiCd NTC 1,5 0,8 NiCd NTC 1,5 1,1 Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines kunnen afwijken. Onderdelen van de machine De onderdelen van het apparaat zijn genummerd zoals op de afbeelding van het apparaat op de pagina met afbeeldingen. 1 Toerentalschakelaar 2 Draaimomentinstelring 3 Snelspanboorhouder 4 Extra handgreep (PSB 18 VE-2/PSB 24 VE-2) 5 Accu 6 Bitdepot 7 Bit* 8 Draairichtingomschakelaar 9 Aan/uit-schakelaar 10 Ontgrendelingsknop accu 11 Bits* 12 Universeelbithouder* 13 Inbussleutel* 14 Borgschroef Informatie over geluid en trillingen Meetwaarden vastgesteld volgens EN 60 745. Het A-gewaardeerde geluidsdrukniveau van de machine is kenmerkend lager dan 70 dB (A). Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden. Draag oorbeschermers. Kenmerkend is dat de trillingen van hand en arm geringer zijn dan 2,5 m/s2. Gebruik volgens bestemming De machine is bestemd voor het indraaien en losdraaien van schroeven, voor het boren in hout, metaal, keramiek en kunststof en voor het klopboren in baksteen, beton en steen.

• In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. 34 • 2 609 932 336 • TMS • 26.01.04 Nederlands - 1 Voor uw veiligheid Met de machine kan uitsluitend veilig worden gewerkt, wanneer u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. ■ Draag een veiligheidsbril. ■ Draag bij lang haar een haarbescherming. Werk alleen met nauw sluitende kleding. ■ Controleer voor elk gebruik machine en accu. Gebruik de machine niet meer nadat defecten zijn vastgesteld. Laat de reparatie uitsluitend door een vakman uitvoeren. Open de machine nooit zelf. ■ Zet altijd de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan de machine (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap), wanneer u de machine vervoert en voordat u de machine opbergt. Anders bestaat verwondingsgevaar door het per ongeluk bedienen van de aan/uit-schakelaar. ■ Controleer voor het gebruik of de accu goed in de machine zit. ■ Belast de machine niet zo sterk dat deze tot stilstand komt. ■ PSB 18 VE-2/PSB 24 VE-2: Gebruik de machine alleen met de extra handgreep 4. Houd de machine tijdens de werkzaamheden altijd stevig met beide handen vast en zorg ervoor dat u stevig staat. ■ Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. ■ Houd het gereedschap goed vast: bij het vastof losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten optreden. ■ Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. ■ Laat kinderen de machine nooit gebruiken. 35 • 2 609 932 336 • TMS • 26.01.04 ■ Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt. Accu en oplaadapparaat ■ Lees beslist de meegeleverde gebruiksaanwijzing van het oplaadapparaat. ■ Open de accu niet en bescherm deze tegen schokken. Bewaar de accu droog en vorstvrij. ■ Laat een warme accu voor het opladen afkoelen. ■ Bescherm de accu tegen hitte en vuur: explosiegevaar! ■ Gooi de accu niet bij het huisvuil, in het vuur of in het water. Voor de ingebruikneming Accu opladen Een nieuwe of lang niet gebruikte accu levert pas na ca. 5 oplaad- en ontlaadcycli zijn volledige capaciteit. Wanneer u de accu 5 wilt verwijderen, drukt u op de accu-ontgrendelkop 10 en trekt u de accu naar achteren uit. Forceer niet. De accu is uitgerust met een NTC-temperatuurbewaking die alleen in het temperatuurbereik tussen 0 °C en 45 °C oplaadt. Hierdoor wordt de levensduur van de accu verlengd. Een duidelijk kortere gebruiksduur na het opladen geeft aan dat de accu’s versleten zijn en moeten worden vervangen. ■ Neem de milieuvoorschriften in acht. Extra handgreep (zie afbeelding A ) (PSB 18 VE-2/PSB 24 VE-2) ■ Gebruik de machine alleen met de extra handgreep 4. Schroef de extra handgreep 4 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast. Nederlands - 2 Mechanische toerentalkeuze Inzetgereedschap wisselen Draai de boorhouder 3 open tot het inzetgereedschap in de boorhouder kan worden geplaatst. Plaats het toebehoren in de boorhouder. Draai de huls van de snelspanboorhouder 3 met de hand stevig dicht tot geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld. Draai de huls in de tegengestelde richting om het toebehoren te verwijderen. Schroeven (zie afbeelding

Span het bit 7 rechtstreeks in de boorhouder 11 of gebruik een aparte universeelbithouder 12. Ingebruikneming Accu plaatsen Zet de draairichtingomschakelaar 8 in het midden (inschakelblokkering) en laat de opgeladen accu 5 in de greep vastklikken. Volautomatische blokkering van de uitgaande as (Auto-Lock) Bij een niet-ingedrukte aan/uit-schakelaar 9 wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen. Met een geblokkeerde boorhouder kunnen uitstekende schroeven worden vastgedraaid door de uitgeschakelde machine als schroevendraaier te gebruiken. Draairichting omschakelen In- en uitschakelen Als u de machine wilt inschakelen, drukt u de aan/uit-schakelaar 9 in en houdt u deze ingedrukt. De machine loopt afhankelijk van de druk op de aan/uit-schakelaar 9 met variabel toerental tussen 0 en maximaal. Een lichte druk zorgt voor een laag toerental, zodat rustig en gecontroleerd kan worden begonnen. Belast de machine niet zo sterk dat deze tot stilstand komt. Als u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 9 los. Snelstop Bij het loslaten van de aan/uit-schakelaar 9 wordt de boorhouder afgeremd. Daardoor wordt het uitlopen van het gereedschap voorkomen. Laat bij schroefwerkzaamheden de aan /uit-schakelaar 9 pas los wanneer de kop van de schroef vlak op het materiaal ligt. De schroefkop dringt dan niet in het materiaal. 36 • 2 609 932 336 • TMS • 26.01.04 Met de toerentalschakelaar 1 kunnen twee toerentalbereiken worden ingesteld: Stand I: Laag toerental, grote kracht. Stand II: Hoog toerental, geringe kracht. De standen mogen alleen worden omgeschakeld wanneer de machine stilstaat. Druk kort op de aan/uit-schakelaar 9 wanneer de stand niet helemaal vastklikt. Schakel de draairichting alleen om als de machine stilstaat. Met de draairichtingomschakelaar 8 wordt de draairichting van de machine omgeschakeld. Wanneer de aan/uita schakelaar 9 wordt ingedrukt, is dit echter niet mogelijk. Draairichting rechts ( a ) Duw de draairichtingomschakelaar helemaal naar links (normaal gebruik: boren, indraaien van schroeven etc.). Draairichting links ( b ) Duw de draairichtingomschakelaar helemaal naar rechts (losdraaien of uitdraaien van schroeven en moeren). Nederlands - 3 Draaimoment instellen Tips Proefsgewijs moet worden vastgesteld met welke van de 5 instellingen van de instelring voor het draaimoment 2 de schroeven aansluitend in het materiaal worden ingedraaid. Lage instelling bijv. kleine schroeven, zachte materialen. Hoge instelling bijv. grote schroeven, harde materialen. Wanneer de instelling juist is, gaat de klikkoppeling open zodra de schroef aansluitend in het materiaal is gedraaid of het ingestelde draaimoment is bereikt. Kies bij het uitdraaien een hogere instelling of stel in op het symbool „Boren”.

Boren en klopboren Boren Zet de instelring voor het draaimoment 2 op het symbool „Boren”. Klopboren Zet de instelring voor het draaimoment 2 op het symbool „Hamerboren”. Boorhouder vervangen ■ Neem altijd voor werkzaamheden aan de machine de accu uit de machine. De borgschroef 14 voorkomt losdraaien van de boorhouder van de uitgaande as. Draai de boorhouder helemaal open en schroef de borgschroef 14 volledig naar buiten door deze met de wijzers van de klok mee te draaien (zie afbeelding E ). ■ Gebruik alleen bij de schroefkop passende bits. ■ Bij het indraaien van grotere of lange schroeven in harde materialen kunt u het best voorboren. ■ Gebruik bij het boren in metaal alleen perfect geslepen HSS-boren (HSS = snelsnijstaal van hoge kwaliteit). Met het Bosch-toebehorenprogramma bent u verzekerd van de juiste kwaliteit. Onderhoud en reiniging ■ Neem altijd voor werkzaamheden aan de machine de accu uit de machine. Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Boorhouder losdraaien (zie afbeelding C ) Leg de machine op een stabiele ondergrond (bijv. werkbank). Houd de machine vast en draai de boorhouder net als een schroef los door naar links te draaien (➊). Een vastzittende boorhouder kan worden losgemaakt door middel van een slag op de lange steel van de inbussleutel 13. Boorhouder vastdraaien (zie afbeelding D ) De montage van de boorhouder vindt plaats in omgekeerde volgorde (➋). 37 • 2 609 932 336 • TMS • 26.01.04 Nederlands - 4 Milieubescherming Technische dienst en klantenservice Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Nikkelcadmiumaccu: Indien uw product is voorzien van een nikkelcadmiumaccu, moet de accu worden ingezameld en gerecycled of op milieuvriendelijke wijze worden afgevoerd. Defecte en lege accu’s moeten volgens richtlijn 91/157/EEG worden gerecycled. Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ .................................................. +31 (0)23 / 56 56 613 Fax .................................................. +31 (0)23 / 56 56 621 E-mail: Gereedschappen@nl.bosch.com België ✆ ..................................................... +32 (0)2 / 525 51 43 Fax ..................................................... +32 (0)2 / 525 54 20 E-mail: Outillage.Gereedschappen@be.bosch.com Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60 745 (accugereedschappen) resp. EN 60 335 (accu-oplaadapparaten) volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG en 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden 38 • 2 609 932 336 • TMS • 26.01.04 Nederlands - 5 Tekniske data Akku-slagboreskruetrækker Bestillingsnummer Omdrejningstal, ubelastet
