MANUALE UTENTE PSB 18 VE-2 BOSCH

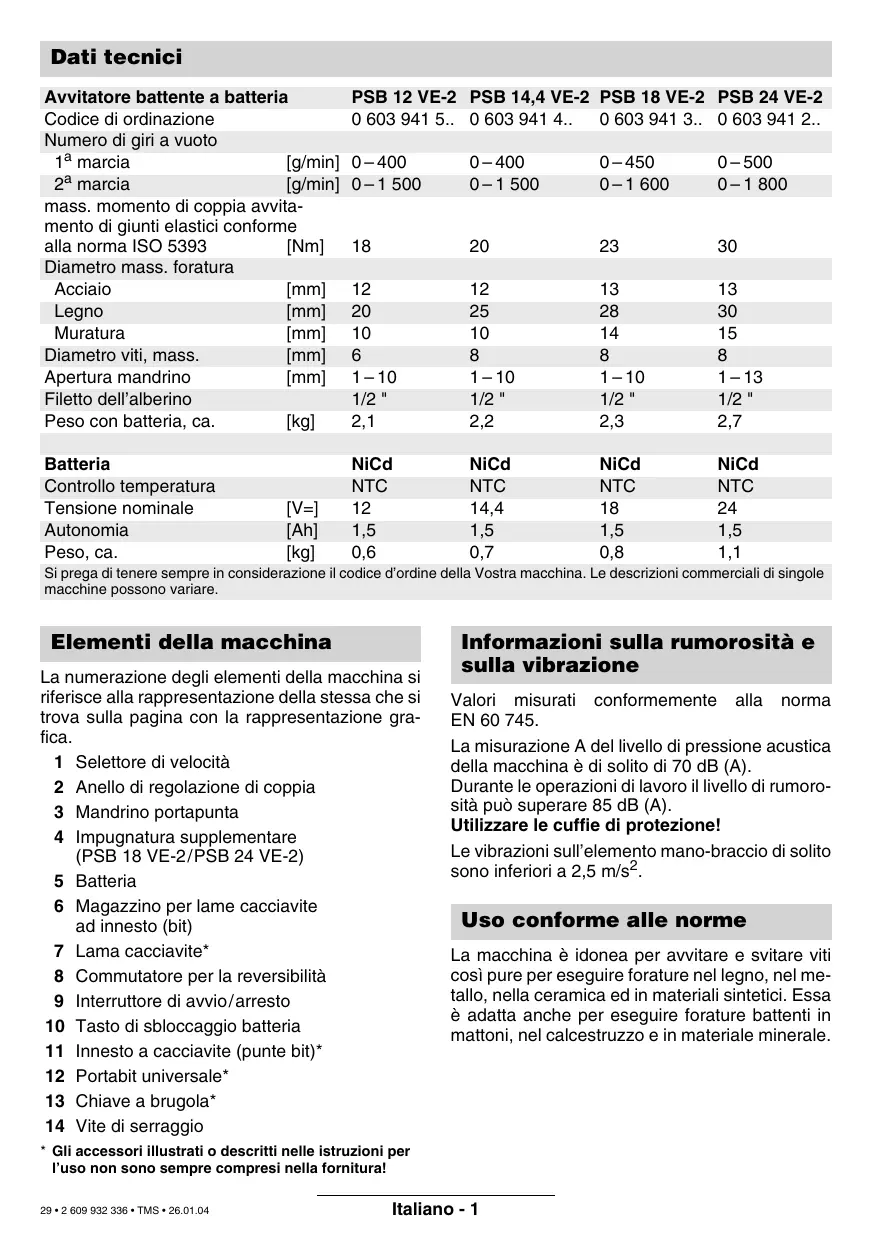

1 – 13 1/2 " 2,7 NiCd NTC 1,5 0,6 NiCd NTC 14,4 1,5 0,7 NiCd NTC 1,5 0,8 NiCd NTC 1,5 1,1 Si prega di tenere sempre in considerazione il codice d’ordine della Vostra macchina. Le descrizioni commerciali di singole macchine possono variare. Elementi della macchina La numerazione degli elementi della macchina si riferisce alla rappresentazione della stessa che si trova sulla pagina con la rappresentazione grafica. 1 Selettore di velocità 2 Anello di regolazione di coppia 3 Mandrino portapunta 4 Impugnatura supplementare (PSB 18 VE-2/PSB 24 VE-2) 5 Batteria 6 Magazzino per lame cacciavite ad innesto (bit) 7 Lama cacciavite* 8 Commutatore per la reversibilità 9 Interruttore di avvio/arresto 10 Tasto di sbloccaggio batteria 11 Innesto a cacciavite (punte bit)* 12 Portabit universale* 13 Chiave a brugola* 14 Vite di serraggio Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60 745. La misurazione A del livello di pressione acustica della macchina è di solito di 70 dB (A). Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB (A). Utilizzare le cuffie di protezione! Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s2. Uso conforme alle norme La macchina è idonea per avvitare e svitare viti così pure per eseguire forature nel legno, nel metallo, nella ceramica ed in materiali sintetici. Essa è adatta anche per eseguire forature battenti in mattoni, nel calcestruzzo e in materiale minerale.

• Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! 29 • 2 609 932 336 • TMS • 26.01.04 Italiano - 1 Per la Vostra sicurezza È possibile lavorare con la macchina senza incorrere in pericoli soltanto dopo aver letto completamente le istruzioni per l’uso e l’opuscolo avvertenze per la sicurezza e seguendo rigorosamente le istruzioni in essi contenute. Inoltre vanno rispettate anche le generali istruzioni di sicurezza riportate nell’opuscolo allegato. ■ Portare occhiali di protezione. ■ In caso di capelli lunghi è necessario portare un’adatta protezione per i capelli. Lavorare soltanto con abiti adatti ed aderenti al corpo. ■ Controllare la macchina e la batteria prima di ogni impiego. Qualora venissero riscontrati dei difetti, non continuare ad utilizzare la macchina. Le riparazioni possono essere eseguite esclusivamente da personale qualificato. Mai aprire la macchina personalmente. ■ Prima di effettuare lavori alla macchina (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione della medesima, avere sempre cura di portare in posizione media il commutatore del senso di rotazione. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. ■ Prima di utilizzare la macchina, assicurarsi che la batteria sia ben inserita nell’apposito vano. ■ Non sottoporre la macchina a carico tanto elevato da farla fermare. ■ PSB 18 VE-2/PSB 24 VE-2: Impiegare la macchina soltanto con l’impugnatura supplementare 4. Durante le operazioni di lavoro è necessario tenere la macchina sempre con entrambe le mani ed adottare una posizione di lavoro sicura. ■ Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. ■ Tenere saldamente la macchina: serrando a fondo ed allentando le viti è possibile che si verifichino alti momenti di reazione di breve durata. 30 • 2 609 932 336 • TMS • 26.01.04 ■ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. ■ Mai permettere a bambini di utilizzare la macchina. ■ La Bosch può garantire un perfetto funzionamento della macchina soltanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina. Batteria e stazione di ricarica ■ È estremamente indispensabile leggere le allegate istruzioni per l’uso relative alla stazione di ricarica! ■ Non aprire la batteria e proteggerla contro gli urti. Conservarla in luogo asciutto e protetto contro il gelo. ■ Prima di procedere all’operazione di ricarica, far raffreddare le batterie surriscaldate. ■ Proteggere la batteria da surriscaldamento e da fiamme: Pericolo di esplosione! ■ Non buttare la batteria nei rifiuti domestici, né nel fuoco né in acqua. Prima della messa in esercizio Caricare la batteria Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica. Per togliere la batteria ricaricabile 5, premere i tasti di sbloccaggio della batteria 10 ed estrarre la batteria ricaricabile tirandola all’indietro. Non forzare. La batteria è equipaggiata con un dispositivo di controllo della temperatura NTC, che permette l’operazione di ricarica soltanto entro valori di temperatura compresi tra 0 °C e 45 °C. In questo modo si raggiunge un’elevata durata della batteria. Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite. ■ Osservare le istruzioni relative alla protezione dell’ambiente. Italiano - 2 Freno di arresto graduale Impugnatura supplementare (vedere figura A ) (PSB 18 VE-2/PSB 24 VE-2) ■ Impiegare la macchina soltanto con l’impugnatura supplementare 4. A seconda della posizione di lavoro che si preferisce, avvitare l’impugnatura supplementare 4 al lato destro od al lato sinistro della testa dell’elettroutensile. Commutazione meccanica di marcia Cambio degli utensili Aprire il mandrino portapunta 3 girandolo fino a quando sarà possibile inserirvi l’utensile. Applicarvi l’utensile. Avvitare forte a mano la boccola del mandrino a serraggio veloce 3 fino a quando non si percepisce più nessuno scatto («clic»). In questo modo il mandrino portapunta viene bloccato automaticamente. Per estrarre l’utensile, ruotare la boccola nel senso contrario. Avvitatura (vedere figura

Montare la lama cacciavite 7 direttamente nel mandrino portapunta oppure, in caso di utilizzo di lame cacciavite ad innesto (bit) 11, impiegare il supplementare portabit universale 12. Messa in servizio Inserimento della batteria Posizionare il commutatore del senso di rotazione 8 sul centro = arresto di accensione e lasciar innestare in posizione nell’impugnatura la batteria carica 5. Avvio/arresto Per avviare la macchina, premere l’interruttore avvio/arresto 9 e tenerlo premuto. A seconda della pressione esercitata sull’interruttore di avvio/arresto 9, l’utensile gira ad una velocità variabile che va dallo 0 fino al massimo possibile. Esercitando una leggera pressione si determina una velocità bassa rendendo possibile un avviamento dolce e controllato. Non sottoporre la macchina a carico tanto elevato da farla fermare. Per arrestare la macchina, rilasciare l’interruttore avvio/arresto 9. 31 • 2 609 932 336 • TMS • 26.01.04 Rilasciando l’interruttore di avvio /arresto 9, il mandrino viene frenato impedendo che l’utensile possa continuare a girare. Durante operazioni di avvitatura, rilasciare l’interruttore di avvio/arresto 9 solo quando la vite sarà stata avvitata completamente e la testa sarà a filo con la superficie del materiale. In questo modo la testa della vite non si inserirà ulteriormente nel materiale. Tramite il selettore di velocità 1 possono essere preselezionate due velocità di rotazione: Numero di giri basso, forza mas1a marcia: sima. Numero di giri alto, forza minima. 2a marcia: Le marce possono essere inserite soltanto quando la macchina è ferma. In caso che la marcia non dovesse entrare completamente, attivare brevemente l’interruttore di avvio/arresto 9. Blocco automatico del mandrino (Auto-Lock) Quando non si preme l’interruttore avvio /arresto 9 il mandrino portapunta si blocca. Ciò permette di sostituire l’utensile ad innesto nel mandrino portapunta in maniera veloce, comoda e semplice. Il bloccaggio del mandrino portapunta consente di dare un’ulteriore stretta a viti ancora sporgenti utilizzando la macchina spenta come se fosse un comune cacciavite. Commutazione del senso di rotazione Attivare il commutatore per la reversibilità 8 solo quando la macchina è ferma. Tramite il commutatore del senso di rotazione 8 si cambia il senso di rotazione della macchina. Ciò non è possibile quando

l’interruttore di avvio/arresto 9 è attivato. Senso di rotazione destra ( a ) Premere completamente il commutatore del senso di rotazione verso sinistra fino alla battuta (modo operativo normale: forare, avvitare viti, ecc.). Senso di rotazione sinistra ( b ) Premere completamente verso destra fino alla battuta il commutatore del senso di rotazione (allentare oppure svitare viti e dadi). Italiano - 3 Regolazione della coppia Suggerimenti Eseguendo delle prove pratiche, determinare con quali delle 5 possibili regolazioni dell’anello di regolazione di coppia 2 le viti vengono avvitate a filo con il materiale in lavorazione. Potenza minima, p. es. in caso di viti piccole, materiali morbidi. Potenza massima, p. es. in caso di grandi viti, materiali duri. Se la coppia è ben regolata, la frizione si apre non appena la testa della vite sarà arrivata ad essere a filo con la superficie del materiale, oppure sarà raggiunta la coppia impostata. Quando si vogliano svitare viti, selezionare impostazioni più elevate oppure mettere sul simbolo «Foratura».

Foratura e foratura battente Foratura Mettere l’anello di regolazione di coppia 2 sul simbolo per «Foratura». Foratura battente Mettere l’anello di regolazione di coppia 2 sul simbolo per «Foratura a martello». Sostituzione del mandrino ■ Impiegare solo lame avvitatrici/bit adatte alla testa della vite. ■ Per avvitare viti di dimensioni più grandi e più lunghe in materiali duri si consiglia di effettuare una preforatura. ■ Per forature nel metallo impiegare solo punte HSS perfettamente affilate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch. Manutenzione e pulizia ■ Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione. Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

■ Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria. Per evitare che possa allentarsi dall’alberino filettato, il mandrino è assicurato tramite la vite di serraggio 14. Aprire tutto il mandrino portapunta ed estrarne completamente la vite di serraggio 14 svitandola in senso orario (vedere figura E ). Svitare il mandrino portapunta (vedere figura C ) Posare la macchina su un basamento ben fisso (p. es. banco di lavoro). Mantenere forte la macchina e, girando verso sinistra, allentare il mandrino portapunta come una vite (➊). Se il mandrino portapunta dovesse essere bloccato, dare un colpo sul gambo lungo della chiave a brugola 13. Avvitare il mandrino portapunta (vedere figura D ) Il montaggio del mandrino portapunta avviene eseguendo inversamente le stesse operazioni (➋). 32 • 2 609 932 336 • TMS • 26.01.04 Italiano - 4 Misure ecologiche Servizio post-vendita Recupero di materie prime, piuttosto che smaltimento di rifiuti Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. Queste istruzioni sono stampate su carta riciclata sbiancata senza cloro. I componenti in plastica sono contrassegnati per il riciclaggio selezionato. Batteria al nichelcadmio: Se il Suo prodotto dispone di una batteria al nichelcadmio, sarà necessario conservarla a scopo di riciclaggio o di smaltimento ecologico. Batterie difettose oppure consumate devono essere riciclate secondo la direttiva CEE 91/157. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ .................................................... +39 02 / 36 96 26 63 Fax .................................................... +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch: . +39 02 / 36 96 23 14 www.Bosch.it Svizzera ✆ Servizio .................................. +41 (0)1 / 8 47 16 16 Fax .................................................... +41 (0)1 / 8 47 16 57 ✆ Consulente per la clientela ..... 0 800 55 11 55 Italia Ecoelit Corso Sempione 15/A 20145 Milano ✆ ........................................................... +39 02 / 34 71 60 Fax ....................................................... +39 02 / 3 31 90 76 E-Mail: ecoelit@tiscalinet.it Svizzera Batrec AG 3752 Wimmis BE Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 60 745 (macchine a batteria) oppure EN 60 335 (caricatori batteria) in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CE 98/37. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Con riserva di modifiche 33 • 2 609 932 336 • TMS • 26.01.04 Italiano - 5 Technische gegevens Accuklopboorschroevendraaier Bestelnummer Onbelast toerental Stand 1 [min-1] Stand 2 [min-1] max. draaimoment flexibele schroefverbinding volgens [Nm] ISO 5393 Max. boor-Ø Staal [mm] Hout [mm] Metselwerk [mm] Schroef-Ø, max. [mm] Capaciteit boorhouder [mm] Uitgaande as Gewicht incl. accu, ca. [kg] PSB 12 VE-2 PSB 14,4 VE-2 PSB 18 VE-2 PSB 24 VE-2
