BRUGSANVISNING PSB 18 VE-2 BOSCH

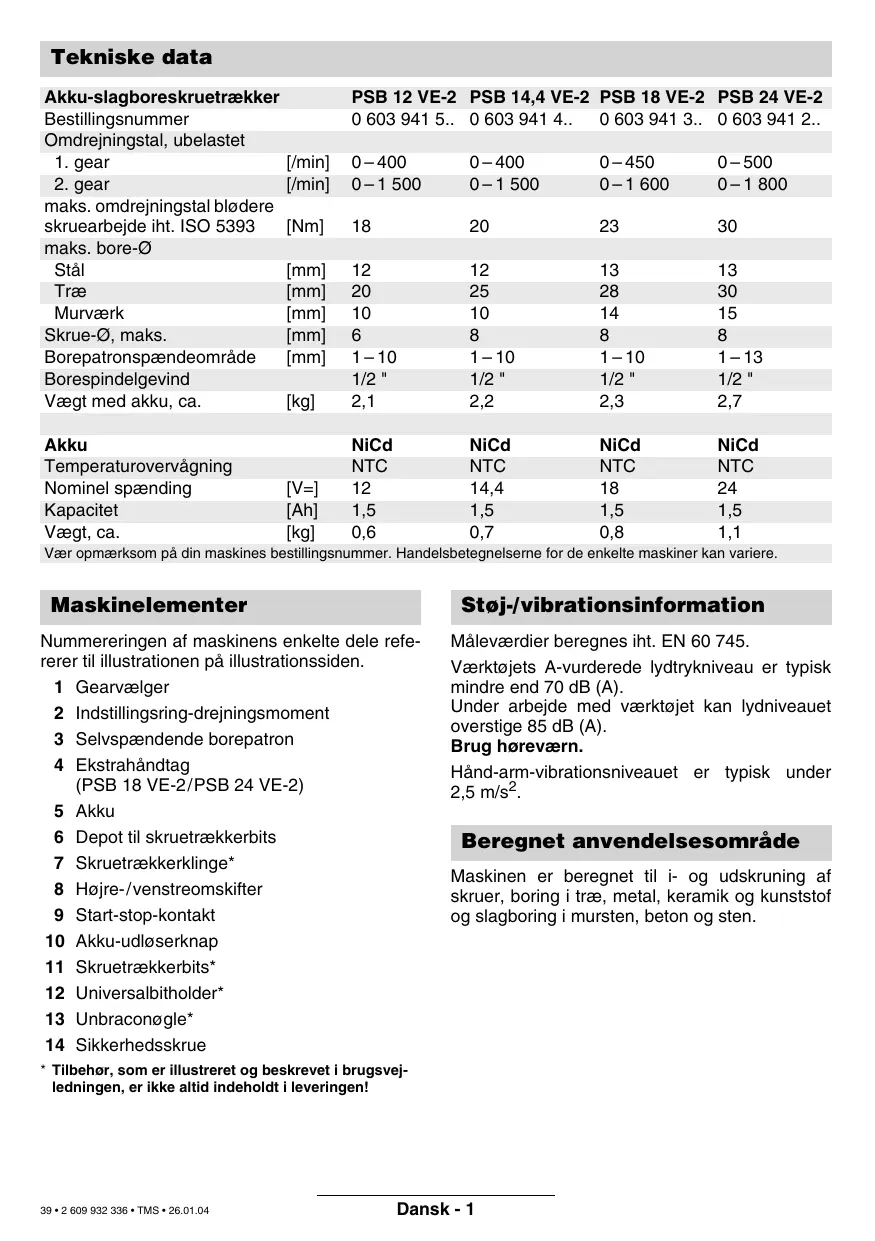

maks. omdrejningstal blødere skruearbejde iht. ISO 5393 maks. bore-Ø Stål Træ Murværk Skrue-Ø, maks. Borepatronspændeområde Borespindelgevind Vægt med akku, ca. Akku Temperaturovervågning Nominel spænding Kapacitet Vægt, ca. PSB 12 VE-2 PSB 14,4 VE-2 PSB 18 VE-2 PSB 24 VE-2

1 – 13 1/2 " 2,7 [V=] [Ah] [kg] NiCd NTC 1,5 0,6 NiCd NTC 14,4 1,5 0,7 NiCd NTC 1,5 0,8 NiCd NTC 1,5 1,1 Vær opmærksom på din maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere. Maskinelementer Støj-/vibrationsinformation Nummereringen af maskinens enkelte dele refererer til illustrationen på illustrationssiden. 1 Gearvælger 2 Indstillingsring-drejningsmoment 3 Selvspændende borepatron 4 Ekstrahåndtag (PSB 18 VE-2/PSB 24 VE-2) 5 Akku 6 Depot til skruetrækkerbits 7 Skruetrækkerklinge* 8 Højre-/venstreomskifter 9 Start-stop-kontakt 10 Akku-udløserknap 11 Skruetrækkerbits* 12 Universalbitholder* 13 Unbraconøgle* 14 Sikkerhedsskrue Måleværdier beregnes iht. EN 60 745. Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB (A). Under arbejde med værktøjet kan lydniveauet overstige 85 dB (A). Brug høreværn. Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s2. Beregnet anvendelsesområde Maskinen er beregnet til i- og udskruning af skruer, boring i træ, metal, keramik og kunststof og slagboring i mursten, beton og sten.

• Tilbehør, som er illustreret og beskrevet i brugsvejledningen, er ikke altid indeholdt i leveringen! 39 • 2 609 932 336 • TMS • 26.01.04 Dansk - 1 Akku og ladeaggregat For din egen sikkerhedsskyld

Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses helt igennem og anvisningerne overholdes, før den tages i brug. Desuden skal de generelle sikkerhedsforskrifter i vedlagte hæfte overholdes. Brug beskyttelsesbriller. Beskyt langt hår under et hårnet. Arbejd kun med tætsiddende tøj. Maskine og akku skal kontrolleres før brug. Hvis der konstateres skader, må maskinen ikke benyttes længere. Reparationer må kun gennemføres af en fagmand. Maskinen må aldrig åbnes. Højre-/venstreomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser! Vær sikker på, at akkuen sidder rigtigt i maskinen, før den tages i brug. Maskinen må ikke belastes så meget, at den stopper. PSB 18 VE-2/PSB 24 VE-2: Brug altid Deres maskine med ekstrahåndtaget 4. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade. Hold godt fast i maskinen: Når skruer spændes og løsnes, kan der opstå korte, høje reaktionsmomenter. Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. Lad aldrig børn anvende denne maskine. Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør. 40 • 2 609 932 336 • TMS • 26.01.04 ■ Læs ubetinget vedlagte betjeningsvejledning til ladeaggregatet! ■ Akkuen må ikke åbnes og skal beskyttes mod stød. Skal opbevares på et tørt og frostsikkert sted. ■ Opvarmede akkuer skal afkøles, før de oplades. ■ Akkuen skal beskyttes mod varme og brand: Eksplosionsfare! ■ Akkuen må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Før ibrugtagning Opladning af akkuen En ny akku eller en akku, som ikke har været benyttet i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger. Akkuen 5 tages ud ved at trykke på udløserknappen 10 og tage den ud i bagudgående retning. Der må ikke bruges vold. Akkuen er udstyret med en NTC-temperaturovervågning, der kun tillader en opladning indenfor et temperaturområde på mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. ■ Bemærk henvisningerne til miljøbeskyttelse. Ekstrahåndtag (se billede A ) (PSB 18 VE-2/PSB 24 VE-2) ■ Brug altid Deres maskine med ekstrahåndtaget 4. Ekstrahåndtaget 4 skrues fast på den højre eller venstre side af maskinen afhængigt af arbejdets art. Dansk - 2 Mekanisk gearvalg Udskiftning af værktøj Borepatronen 3 åbnes ved at dreje på den, indtil værktøjet kan sættes i. Sæt værktøjet i. Drej kappen på den selvspændende borepatron 3 fast med hånden, indtil der ikke mere høres noget klik. Herefter er borepatronen automatisk låst. Drej kappen i modsat retning, når du ønsker at tage indsatsværktøjet ud. Skruearbejde (se billede

Skruetrækkerklingen 7 spændes direkte ind i borepatronen eller spændes fast med en ekstra universalbitholder 12, hvis der benyttes skruetrækkerindsatser (bits) 11. Ibrugtagning Isætning af akku Stil højre-/venstreomskifteren 8 i midten = kontaktspærre og tryk det opladte akku 5 fast i grebet. Omdrejningsretningen må kun ændres, nå maskinen er slukket. Gearvælgeren 1 kan bruges til forvalg af to omdrejningsområder:

Lavt omdrejningstal, stor ydeevne.

Højt omdrejningstal, lav ydeevne. Gear må kun skiftes, når maskinen er slukket. Hvis gearet ikke falder rigtigt i hak, trykkes kort på start-stop-kontakten 9. Helautomatisk spindelarretering (Auto-Lock) Borespindlen er fastlåst, hvis start-stop-kontakten 9 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde. Den fastlåste borepatron gør det muligt at efterspænde skruer ved at benytte den frakoblede maskine som skruetrækker Ændring af omdrejningsretning Højre-/venstreomskifteren 8 må kun aktiveres, når maskinen er slukket. Start og stop Maskinen startes ved at trykke på start-stop-kontakten 9 og holde den nede. Alt efter trykket på start-stop-kontakten 9 løber maskinen med variabelt omdrejningstal mellem 0 og maksimum. Et let tryk bevirker et lille omdrejningstal og muliggør således en blød, kontrolleret start. Maskinen må ikke belastes i et sådant omfang, at den stopper. Maskinen slukkes ved at slippe start-stop-kontakten 9. Udløbsbremse

Højredrejning ( a ) Tryk højre-/venstreomskifteren til venstre indtil stop (normal drift: borearbejde, idrejning af skruer osv.). Venstredrejning ( b ) Tryk højre-/venstreomskifteren til højre indtil stop (løsning og udskruning af skruer og møtrikker). Når start-stop-kontakten 9 slippes, bliver borepatronen bremset. Derved forhindres det, at værktøjet løber videre. Ved skruearbejder skal start-stop-kontakten 9 først slippes, når skruen er skruet plant med materialet. Skruehovedet trænger på denne måde ikke ind i materialet. 41 • 2 609 932 336 • TMS • 26.01.04

Højre-/venstreomskifteren 8 bruges til at ændre maskinens arbejdsretning. Det er ikke muligt at ændre maskinens arbejdsretning, når startstop-kontakten 9 er aktiveret. Dansk - 3 Indstilling af drejningsmoment Tips I et praktisk forsøg skal man forsøge at finde ud af, med hvilken af de 5 indstillinger på indstillingsringen (drejningsmoment) 2 skruerne drejes i flugt med materialet. Svag indstilling f.eks. små skruer, bløde arbejdsmaterialer. Stærk indstilling f.eks. store skruer, hårde arbejdsmaterialer. Når indstillingsringen er indstillet rigtigt, slår momentkoblingen fra, så snart skruen er skruet ind og opnår korrekt iskruning eller når det indstillede drejningsmoment er nået. Vælg en højere indstilling ved udskruning eller stil symbolet på „Boring“.

Boring og slagboring Borearbejde Stil indstillingsringen 2 på symbolet „Boring“. Slagboring Stil indstillingsringen 2 på symbolet „Hammerboring“. ■ Anvend kun skruetrækkerklinger, der passer til skruehovedet. ■ Ved iskruning af større, længere skruer i hårde arbejdsmaterialer er det bedst at forbore. ■ Ved boring i metal skal man kun anvende fejlfrie eller nye skærpede HSS-bor (HSS = highspeed-stål). Bosch tilbehørs-program garanterer den tilsvarende kvalitet. Vedligeholdelse og rengøring ■ Akkuen skal tages ud, før der arbejdes på maskinen. Maskine og ventilationshuller skal altid holdes rene for at sikre et godt og sikkert arbejde. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch elektroværktøj. Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af reservedele!

Udskiftning af borepatron ■ Akkuen skal tages ud, før der arbejdes på maskinen. Borepatronen er sikret med en sikringsskrue 14, så den ikke kan løsne sig fra borespindlen. Borepatronen åbnes helt, og sikringsskruen 14 skrues helt ud ved at dreje den mod højre (se billede E ). Løsne borepatronen (se billede

Læg værktøjet på et fast underlag (f.eks. værkbænk). Hold værktøjet fast og løsne borepatronen ligesom en skrue ved at dreje den til venstre (➊). En fastsiddende borepatron løsnes med et slag på det lange skaft på unbraconøglen 13. Fastspænd borepatronen (se billede D ) Borepatronen følge (➋). monteres 42 • 2 609 932 336 • TMS • 26.01.04
