BRUKSANVISNING PSB 18 VE-2 BOSCH

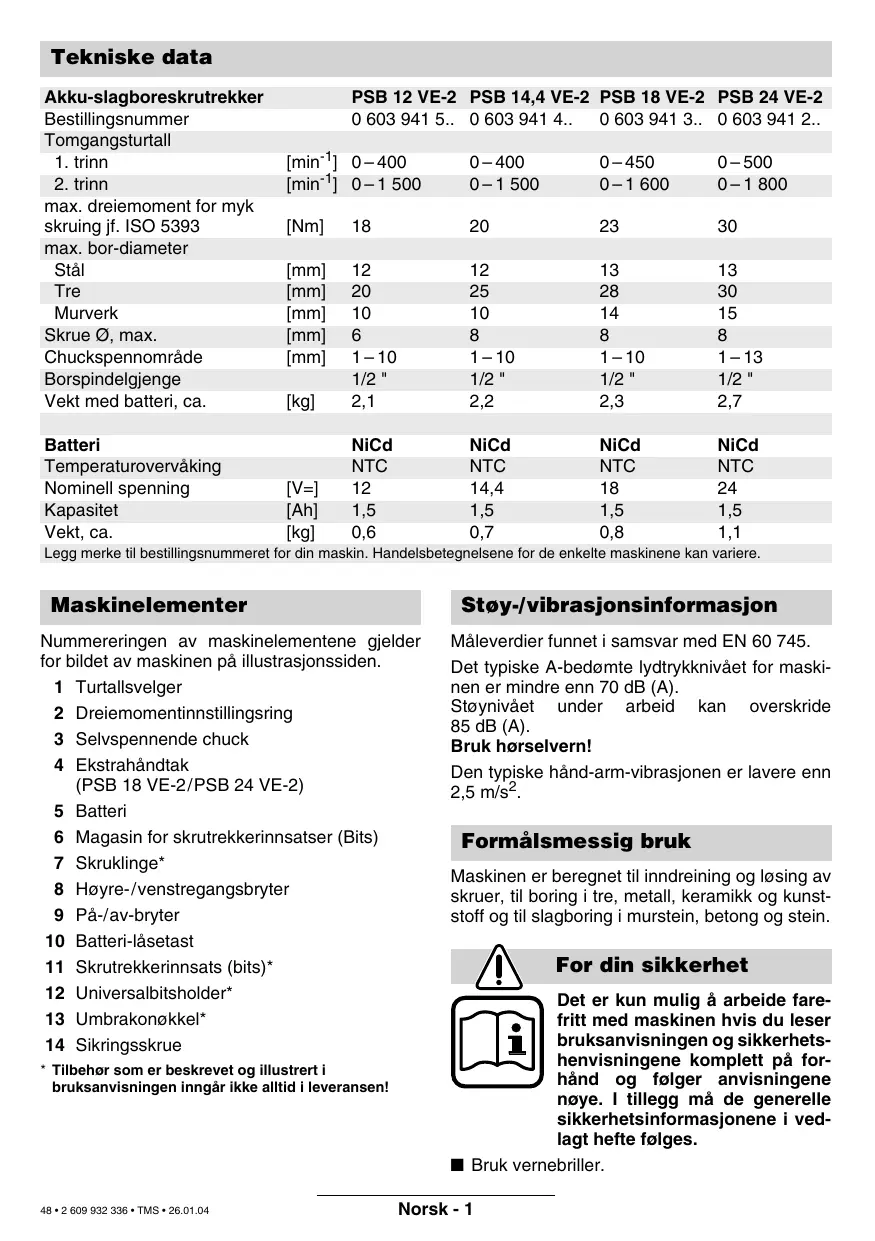

1 – 13 1/2 " 2,7 [V=] [Ah] [kg] NiCd NTC 1,5 0,6 NiCd NTC 14,4 1,5 0,7 NiCd NTC 1,5 0,8 NiCd NTC 1,5 1,1 Legg merke til bestillingsnummeret for din maskin. Handelsbetegnelsene for de enkelte maskinene kan variere. Maskinelementer Støy-/vibrasjonsinformasjon Nummereringen av maskinelementene gjelder for bildet av maskinen på illustrasjonssiden. 1 Turtallsvelger 2 Dreiemomentinnstillingsring 3 Selvspennende chuck 4 Ekstrahåndtak (PSB 18 VE-2/PSB 24 VE-2) 5 Batteri 6 Magasin for skrutrekkerinnsatser (Bits) 7 Skruklinge* 8 Høyre-/venstregangsbryter 9 På-/av-bryter 10 Batteri-låsetast 11 Skrutrekkerinnsats (bits)* 12 Universalbitsholder* 13 Umbrakonøkkel* 14 Sikringsskrue

• Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen! 48 • 2 609 932 336 • TMS • 26.01.04 Måleverdier funnet i samsvar med EN 60 745. Det typiske A-bedømte lydtrykknivået for maskinen er mindre enn 70 dB (A). Støynivået under arbeid kan overskride 85 dB (A). Bruk hørselvern! Den typiske hånd-arm-vibrasjonen er lavere enn 2,5 m/s2. Formålsmessig bruk Maskinen er beregnet til inndreining og løsing av skruer, til boring i tre, metall, keramikk og kunststoff og til slagboring i murstein, betong og stein. For din sikkerhet Det er kun mulig å arbeide farefritt med maskinen hvis du leser bruksanvisningen og sikkerhetshenvisningene komplett på forhånd og følger anvisningene nøye. I tillegg må de generelle sikkerhetsinformasjonene i vedlagt hefte følges. ■ Bruk vernebriller. Norsk - 1 ■ Ved langt hår må man bruke hårnett. Arbeid kun med tettsittende klær. ■ Før hver bruk må maskinen og batteriet kontrolleres. Hvis det registreres skader må maskinen ikke tas i bruk. Reparasjoner må kun utføres av fagfolk. Du må aldri åpne maskinen selv. ■ Sett alltid høyre-/venstregangsbryteren i midtre stilling før du gjør noe arbeid med borhammeren (f. eks. vedlikehold, skifte verktøy), eller når den transporteres og lagres. Det består ellers fare for skade, ved at du utilsiktet trykker på-/av-bryteren. ■ Forviss deg om at batteriet sitter godt fast i maskinen før bruk. ■ Ikke belast maskinen så sterkt at den stanser. ■ PSB 18 VE-2/PSB 24 VE-2: Bruk maskinen kun med ekstrahåndtaket 4. I løpet av arbeidet må du alltid holde maskinen godt fast med begge hendene og sørge for å stå stødig. ■ Bruk egnede søkeapparater til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el- /gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektriske støt. Skader på en gassledning kan føre til eksplosjon. Inntrengning i en vannledning forårsaker materielle skader. ■ Hold maskinen godt fast: Ved tiltrekking eller løsning av skruer kan det ett øyeblikk oppstå høye reaksjonsmomenter. ■ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. ■ La aldri barn bruke denne maskinen. ■ Bosch kan kun garantere en feilfri funksjon av maskinen når det brukes original-tilbehør. Batteri og lader ■ Les absolutt vedlagt bruksanvisning for laderen! ■ Batteriet må ikke åpnes og må beskyttes mot støt. Må oppbevares tørt og frostfritt. ■ La oppvarmet batteri avkjøles før opplading. ■ Batteriet må beskyttes mot varme og ild: Fare for eksplosjoner! ■ Ikke kast batteriet i vanlig søppel, ild eller vann. 49 • 2 609 932 336 • TMS • 26.01.04 Før start Opplading av batteriet Et nytt batteri eller et batteri som ikke har vært brukt over lengre tid gir først sin fulle effekt etter ca. 5 oppladings- og utladingssykluser. Trykk låsetastene 10 for å ta ut batteriet 5 og trekk batteriet ut bakover. Ikke bruk makt. Batteriet er utstyrt med en NTC-temperaturovervåking som tillater lading kun i temperaturområdet mellom 0 °C og 45 °C. Herved oppnås det en lang batteri-levetid. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriene er oppbrukt og må skiftes ut. ■ Vennligst vær oppmerksom på avsnittet miljøvern. Ekstrahåndtak (se bilde A ) (PSB 18 VE-2/PSB 24 VE-2) ■ Bruk maskinen kun med ekstrahåndtaket 4. Skru ekstrahåndtak 4 inn på høyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utføres. Utskifting av verktøy Chucken 3 åpnes ved å dreie den så langt at verktøyet kan settes inn. Sett inn verktøyet. Skru hylsen til den selvspennende chucken 3 med fast hånden til det ikke lenger høres en slurelyd («klikk»). Chucken låses da automatisk. Drei hylsen i motsatt retning for å ta ut verktøyet. Skruing (se bilde

Spenn skrueklingen 7 direkte inn i chucken eller bruk en ekstra universalbitsholder 12 ved bruk av skrutrekkerinnsatser (bits) 11. Norsk - 2 Endring av dreieretningen Start Dreieretningen må kun endres ved stillestående motor. Innsetting av batteriet Sett høyre-/venstregangsbryteren 8 i midten = innkoblingssperre og la det oppladede batteriet 5 gå i lås i håndtaket. Inn-/utkobling Til igangsetting av maskinen må på-/av-bryter 9 trykkes og holdes trykt inne. Alt etter trykk på på-/av-bryteren 9 kjører maskinen med variabelt turtall mellom 0 og maksimum. Lett trykk bevirker et lite turtall og muliggjør en myk, kontrollert start. Maskinen må ikke belastes så sterkt at den stanser. Til utkobling av maskinen slippes på-/av-bryteren 9.

Høyregang ( a ) Trykk høyre-/venstregangsbryteren mot venstre frem til anslaget (normal drift: boring, innskruing av skruer etc.). Venstregang ( b ) Høyre-/venstregangsbryteren trykkes mot høyre frem til anslaget (løsing hhv. utskruing av skruer og mutre). Turtalls-innstilling Nedkjøringsbremse Mens en slipper på-/av-bryteren 9 bremses borpatronen og ved dette unngås det at verktøyet først langsomt sakner hastigheten. Ved arbeider med skrujern slippes på- /av-bryteren 9 først når skruen er skrudd inn plant med materialet. Skruehodet trenger da ikke inn i materialet. Mekanisk girvalg Med turtallsvelgeren 1 kan det velges to turtallsområder på forhånd:

Boring og slagboring Helautomatisk spindellås (Auto-Lock) Ved ikke trykt på-/av-bryter 9 låses borespindelen. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken. Den låste chucken muliggjør en ytterligere fasttrekking av skruer som peker ut ved å bruke den utkoblede maskinen som skrutrekker. 50 • 2 609 932 336 • TMS • 26.01.04

Monteringen av chucken utføres i omvendt rekkefølge (➋). Tips ■ Benytt kun skrutrekkerbits som passer til skrue hodet. ■ For å dreie større, lengre skruer inn i harde materialer er det best å forbore først. ■ Ved boring i metall, benytt kun feilfrie slipte HSS-bor (HSS = high speed stål). Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet. Vedlikehold og rengjøring ■ Før alle arbeider på maskinen utføres må batteriet tas ut. Maskin og ventilasjonsspalter må alltid holdes rene for å kunne arbeide bra og sikkert. Skulle maskinen svikte til tross for omhyggelige produksjons- og kontrollmetoder, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillingsnummer!
