Produkttype	Trådløs slagboremaskin
Merke	BOSCH
Modell	PSB 14.4 LI-2
Nominell spenning	14,4 V
Tomgangshastighet (1. gir)	0 – 350 o/min
Tomgangshastighet (2. gir)	0 – 1550 o/min
Maks. dreiemoment (hardt / mykt)	40 Nm / 23 Nm
Maks. borediameter (stål)	13 mm
Maks. borediameter (tre)	30 mm
Maks. borediameter (murverk)	14 mm
Maks. borediameter (betong)	10 mm
Spennområde for chucks	0 – 10 mm
Vekt (iht. EPTA 01/2003)	1,7 kg
Batteritype	Li-ion (Bosch)
Batteribeskyttelse	Electronic Cell Protection (ECP)
Dreiemomentforvalg	10 posisjoner + boring + slag
Hastighetsbryter	2 mekaniske gir
Rotasjonsretning	Reversibel (høyre/venstre)
Brems	Ja
Automatisk spindellås	Ja (Auto-Lock)
Belysning	Power Light-lampe
Lydtrykknivå	89 dB(A)
Vibrasjoner (metallboring)	< 2,5 m/s²
Vibrasjoner (slagboring i betong)	18 m/s²
Vedlikehold	Rens ventilasjonsåpningene; overlat reparasjoner til et autorisert Bosch-servicesenter

Ofte stilte spørsmål - PSB 14.4 LI-2 BOSCH

Hvordan bytter jeg boret på PSB 14.4 LI-2 ?

Åpne den automatiske chucksen ved å dreie hylsen i retning 1 (sett forfra) til boret kan settes inn. Sett inn boret, og drei deretter hylsen godt i retning 2 for å låse den. For å fjerne boret, drei i motsatt retning.

Hvordan stiller jeg inn dreiemomentet?

Bruk dreiemomentforvalgringen (merke 3) bak chucksen. Drei den til en av de 10 hakkene for å justere dreiemomentet. For boring, velg symbolet 'boring' eller 'slagboring'.

Hvordan lader jeg batteriet?

Bruk kun spesifisert Bosch-lader. Sett batteriet inn i laderen til det klikker på plass. Lading kan gjøres når som helst uten å redusere levetiden. Lad kun i temperaturområdet 0°C til 45°C.

Hva gjør jeg hvis boremaskinen plutselig stopper?

Dette kan skyldes overbelastningsbeskyttelse eller dyp utlading av batteriet (ECP). La verktøyet avkjøles eller lad batteriet. Hvis batteriet er for varmt eller for kaldt, vent til det er innenfor temperaturområdet -30°C til +65°C.

Hvordan bruker jeg dybdeanlegget?

Trykk på innstillingsknappen for dybdeanlegget (merke 16) og sett dybdeanlegget inn i tilleggshåndtaket. Trekk den ut til avstanden mellom boret spissen og enden av dybdeanlegget tilsvarer ønsket dybde.

Kan boremaskinen skru inn skruer uten batteri?

Ja, takket være automatisk spindellås (Auto-Lock). Når bryteren ikke er trykket inn, er spindelen låst, slik at verktøyet kan brukes som en manuell skrutrekker.

Hvilke tilbehør er kompatible?

Bruk Bosch-tilbehør med 1/4 tommers sekskantet skaft eller bor med sylindrisk skaft opp til 10 mm. Chucksen aksepterer alle standard bor og bits.

Hvordan rengjør jeg boremaskinen?

Før rengjøring, fjern batteriet. Rens ventilasjonsåpningene med en myk børste eller trykkluft. Ikke bruk kjemikalier. Tørk av huset med en lett fuktig klut.

Hva gjør jeg hvis batteriet ikke holder lading?

Kontroller at laderen er egnet (spesifikk Bosch-lader). Hvis batteriet er mer enn 2 år gammelt eller skadet, bytt det ut med et originalt Bosch-batteri med samme spenning (14,4 V). For Li-ion-batterier kan dyp utlading gjøre dem ubrukelige.

Hvor finner jeg reservedeler?

Kontakt et autorisert Bosch-servicesenter eller se www.bosch-pt.com. For reparasjoner, oppgi 10-sifret artikkelnummer på typeskiltet.

BRUKSANVISNING PSB 14.4 LI-2 BOSCH

Borespindlen og dermed værktøjsholderen er fastlåst, når start-stop-kontakten 11 ikke er trykket ned.

Beskyttelse mod dybdeafladning

Vedligeholdelse og service

Vedligeholdelse og rengøring

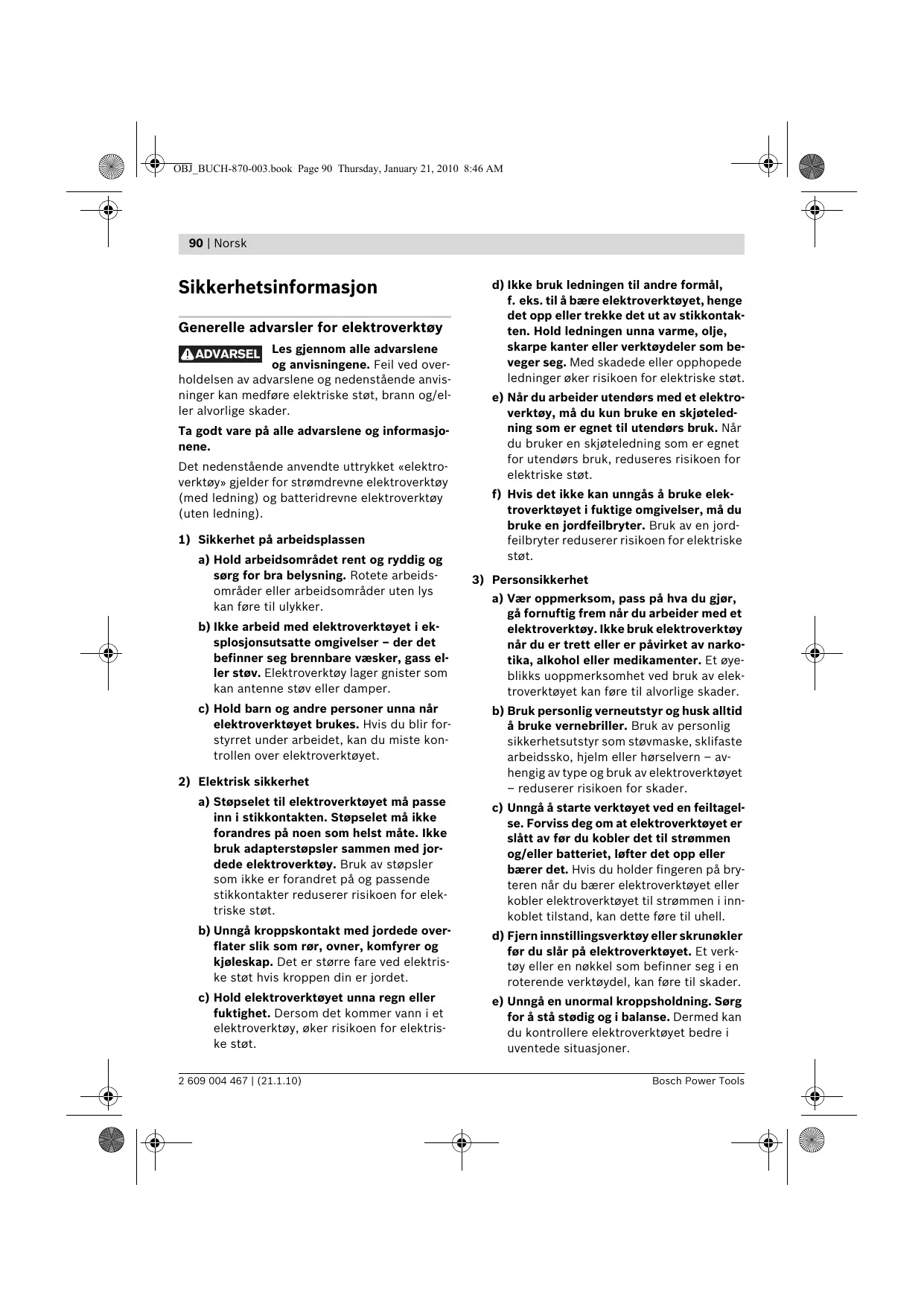

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL

Les gjennom alle advarslene og anvisningene. Feil ved over-

holdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skilafste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
e) Unngå en unormal kroppsholdning. Sørg for å stå stödig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Norsk | 91

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skade-de delene repareres før elektroverktøyet brukes. Dårlig vedlike-holdte elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

5) Omhyggelig bruk og håndtering av batteridrevne verktøy

a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.

b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.

c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batteri- kontaktene kan føre til forbrenninger eller brann.

d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

6) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for boremaskiner og skrutrekkere

▶ Bruk hørselvern ved slagboring. Innvirkning av støy kan føre til at man mister hørselen.

▶ Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mis- ter kontrollen, kan dette føre til skader.

92 | Norsk

▶ Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der verktøyet eller skruen kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
Slå elektroverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis:

- elektroverktøyet overbelastes eller

— det kiler seg fast i arbeidsstykket som skal bearbeides.

▶ Hold elektroverktøyet godt fast. Ved tiltrekking eller løsning av skruer kan det ett øyeblikk oppstå høye reaksjonsmomenter.
▶ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
▶ Bruk batteriet kun i kombinasjon med Bosch el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning.

▶ Bruk kun originale Bosch batterier med en spenning som er angitt på typeskiltet til elektroverktøyet ditt. Ved bruk av andre batterier, f. eks. etterligninger, resirkulerte batterier eller batterier fra andre produsenter, er det fare for fysiske og materialle skader hvis batteriene eksploderer.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er beregnet til innskruing og løsning av skruer pluss til boring i tre, metall, keramikk og kunststoff og til slagboring i murstein, betong og stein.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Skrubits*
2 Selvspennende chuck
3 Innstillingsring for dreiemomentforvalg
4 Girvalgbryter
5 Dreieretningsanvisning for høyregang
6 Dreieretningsanvisning for venstregang
7 Batteri*
8 Lampen «Power Light»
9 Batteri-ladetilstandsindikator

10 Høyre-/venstrebryter

11 På-/av-bryter

12 Ekstrahåndtak (isolert grepflate)

13 Håndtak (isolert grepflate)

14 Batteri-låsetast

15 Dybdeanlegg

16 Tast for dybdeanleggsinnstilling

17 Vingeskrue for innstilling av ekstrahåndtak

18 Universalbitsholder*

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 89 dB(A); lydeffektnivå 100 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:

Boring i metall: Svingningsemisjonsverdi a_h<2,5 m/s^2 , usikkerhet K=1,5 m/ s^2 ,

Slagboring i betong: Svingningsemisjonsverdi a_h=18 m/s^2 , usikkerhet K=1,5 m/ s^2 ,

Skruer: Svingningsemisjonsverdi a_h < 2,5 m/s^2 , usikkerhet K = 1,5 m/ s^2 .

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøy-et. Men hvis elektroverktøyet brukes til andre

anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstids-rommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og inn-satsverktøy, holde hendene varme, organisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2004/108/EF, 2006/42/EF.

Tekniske underlag hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

94 | Norsk

▶ Bruk kun ladeapparatene som er angitt på tilbehørssiden. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade.

Til fjerning av batteriet 7 trykker du opplåsings- tasten 14 og trekker batteriet bakover ut av elektroverktøyet. Ikke bruk makt.

Du kan også la batteriet 7 bli stående i elektroverktøyet til opplading. I løpet av oppladingen kan elektroverktøyet ikke koples inn. Trykk på på-/av-bryteren 11 for å vise batteriets ladetilstand, se avsnitt «Batteri-ladetilstandsindikator».

Batteriet er utstyrt med en NTC-temperaturovervåking, som kun aksepterer en opplading i i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Følg informasjonene om kassering.

Du kan svinge ekstrahåndtaket 12 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon.

Skru vingeskruen til innstilling av ekstrahåndtaket 17 mot urviserne og sving ekstrahåndtaket 12 til ønsket posisjon. Deretter skrur du vingeskruen 17 fast igjen med urviserne.

Innstilling av boredybden

Med dybdeanlegget 15 kan ønsket boredybde X bestemmes.

Trykk tasten til innstilling av dybdeanlegget 16 og sett dybdeanlegget inn i ekstrahåndtaket 12. Riflingen på dybdeanlegget 15 må peke nedover.

Trekk dybdeanlegget så langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X.

Verktøyskifte (se bilde C)

▶ Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.

Ved ikke trykt på-/av-bryter 11 låses borespindelen. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken.

Åpne den selvspennende chucken 2 ved å dreie den så langt i dreieretning ① at verktøyet kan settes inn. Sett inn verktøyet.

Skru hylsen til den selvspennende chucken 2 kraftig fast med hånden i dreieretning ②. Chucken låses da automatisk.

Låsen løser seg igjen när hylsen dreies i motsatt retning for å fjerne verktøyet.

Norsk | 95

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Bruk

Igangsetting

Innsetting av batteriet

▶ Bruk kun original Bosch litium-ion-batterier med en spenning som er angitt på typeskil- tet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare.

Sett høyre-/venstrebryteren 10 i midten, for å unngå en ufrivillig innkobling. Sett det opplade-de batteriet 7 inn i håndtaket til det tydelig går i lås og ligger kant i kant med håndtaket.

Innstilling av rotasjonsretningen (se bildene D–E)

Med høyre-/venstrebryteren 10 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 11 er dette ikke mulig.

Høyregang: Ved boring og innskruing av skruer trykker du høyre-/venstrebryteren 10 helt mot venstre.

Dreieretningsindikatoren for høyregang 5 lyser ved trykt på-/av-bryter 11 og när motoren går.

Venstregang: Til løsning hhv. utskruing av skruer trykker du høyre-/venstrebryteren 10 helt inn mot høyre.

Dreieretningsindikatoren for venstre-gang 6 lyser ved trykt på-/av-bryter 11 og när motoren går.

Forvalg av dreiemoment / Innstilling av driftstypen

Med innstillingsringen for dreiemomentforvalg 3 kan du forhåndsinnstille det nødvendige dreiemomentet i 10 trinn. Ved riktig innstilling stanses innsatsverktøyet såsnart skruen er skrudd helt inn i materialet hhv. det innstilte dreiemomentet er nådd.

Velg eventuelt en høyere innstilling ved utskruing av skruer hhv. innstill på symbolet «Boring».

Boring

Drei innstillingsringen 3 på symbolet «Boring uten slag».

I posisjon «Boring» er slurekoplingen deaktivert.

Slagboring

Sett innstillingsringen 3 på symbolet «Slagboring».

I posisjon «Slagboring» er slurekoblingen deaktivert og alltid den maksimale effekten virksom.

Mekanisk girvalg

▶ Bruk girvalgbryteren 4 kun när elektroverktøyet står stille.

Med girvalgbryteren 4 kan det forhåndsinnstilles to turtallområder.

Gir l:

Lavt turtallområde; til skruing eller til arbeid med stor bordiameter.

Gir II:

Høyt turtallområde; til arbeid med liten bordiameter.

Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 11 og hold den trykt inne.

Lampen 8 lyser ved litt eller helt inntrykket på-/av-bryter 11 og muliggjør opplysing av arbeidsområdet ved ugunstige lysforhold.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 11.

Innstilling av turtallet

Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på/-av-bryteren 11 inn.

Et svakt trykk på på-/av-bryteren 11 fører til et lavt turtall. Turtallet økes med økende trykk.

Helautomatisk spindellås (Auto-Lock)

Ved ikke trykt på-/av-bryter 11 låses borespindelen og verktøyholderen låses.

Dette muliggjør en innskruing av skruer også når batteriet er utladet hhv. hvis elektroverktøyet brukes som skrutrekker.

Utløpsbremse

Når du slipper på-/av-bryteren 11 bremses chucken og slik forhindres det at innsatsverktøyet fortsetter å gå.

Ved innskruing av skruer slipper du på-/av-bryteren 11 først når skruen er skrudd kant i kant inn i arbeidsstykket. Skruehodet trenger da ikke inn i arbeidsstykket.

Batteri-ladetilstandsindikator

Batteri-ladetilstandsindikatoren 9 viser ved halv-veis eller helt inntrykket på/-av-bryter 11 batteriets ladetilstand i noen sekunder og består av 3 grønne LED.

LED	Kapasitet
Kontinuerlig lys 3 x grønn	≥ 76%
Kontinuerlig lys 2 x grønn	51–75%
Kontinuerlig lys 1 x grønn	26–50%
Langsomt blinklys 1 x grønn	≤ 25%

De 3 LEDene til batteri-ladetilstandsindikatoren 9 og lampen 8 blinker hurtig når batteriets temperatur er utenfor driftstemperaturområdet på -30 til +65 °C.

Temperaturavhengig overlastbeskyttelse

Ved formålsmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller overskridelse av godkjent batteri-temperatur på 65 °C kopler elektronikken ut elektroverktøyet, til det igjen er i optimal driftstemperaturområde.

De 3 LEDene til batteri-ladetilstandsindikatoren 9 og lampen 8 blinker hurtig når batteriets temperatur er utenfor driftstemperaturområdet på -30 til +65°C og/eller overlastsikringen er utløst.

Beskyttelse mot total utlading

Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

Arbeidshenvisninger

▶ Sett elektroverktøyet bare på skruen när det er slått av. Innsatsverktøy som dreier seg kan skli.

Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

Bruk kun feilfrie, slipte HSS-bor (HSS=høyeffekt hurtigskjærende stål) til boring i metall. Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet.

Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca. ^2/_3 av skruelengden.

Norsk | 97

Service og vedlikehold

Vedlikehold og rengjøring

▶ Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: ([phone]

Transport

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ved forsendelse av li-ion-batterier kan det hende det kreves en merking, sjekk de nasjonale forskriftene.

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn – helst i utladet tilstand – resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land:

Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 2006/66/EF.

Rett til endringer forbeholdes.

98 | Suomi

Turvallisuusohjeita
