| Ürün Tipi | Akülü Darbeli Matkap |
| Marka | BOSCH |
| Model | PSB 14.4 LI-2 |
| Anma Gerilimi | 14,4 V |
| Boşta Devir (1. hız) | 0 – 350 dev/dk |
| Boşta Devir (2. hız) | 0 – 1550 dev/dk |
| Maks. Tork (sert / yumuşak) | 40 Nm / 23 Nm |
| Maks. Delme Çapı (çelik) | 13 mm |
| Maks. Delme Çapı (ahşap) | 30 mm |
| Maks. Delme Çapı (duvar) | 14 mm |
| Maks. Delme Çapı (beton) | 10 mm |
| Ayna Sıkma Aralığı | 0 – 10 mm |
| Ağırlık (EPTA 01/2003'e göre) | 1,7 kg |
| Akü Türü | Li-ion (Bosch) |
| Akü Koruması | Elektronik Hücre Koruması (ECP) |
| Tork Ön Seçimi | 10 kademe + delme + darbe |
| Hız Değiştirici | 2 mekanik hız |
| Dönüş Yönü | Tersinir (sağ/sol) |
| Yavaşlatma Freni | Evet |
| Otomatik Mil Kilidi | Evet (Auto-Lock) |
| Aydınlatma | Power Light Lambası |
| Ses Basıncı Seviyesi | 89 dB(A) |
| Titreşim (metal delme) | < 2,5 m/s² |
| Titreşim (beton darbeli delme) | 18 m/s² |
| Bakım | Havalandırma deliklerini temizleyin; onarımları yetkili Bosch servisine yaptırın. |
Sık sorulan sorular - PSB 14.4 LI-2 BOSCH
Kullanıcıların soruları hakkında PSB 14.4 LI-2 BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun PSB 14.4 LI-2 - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PSB 14.4 LI-2 markasının BOSCH.
KULLANIM KILAVUZU PSB 14.4 LI-2 BOSCH
tr Orijinal işletme talimatı
2 |
Deutsch.... Seite 5
English.....Page 15
Français....Page 24

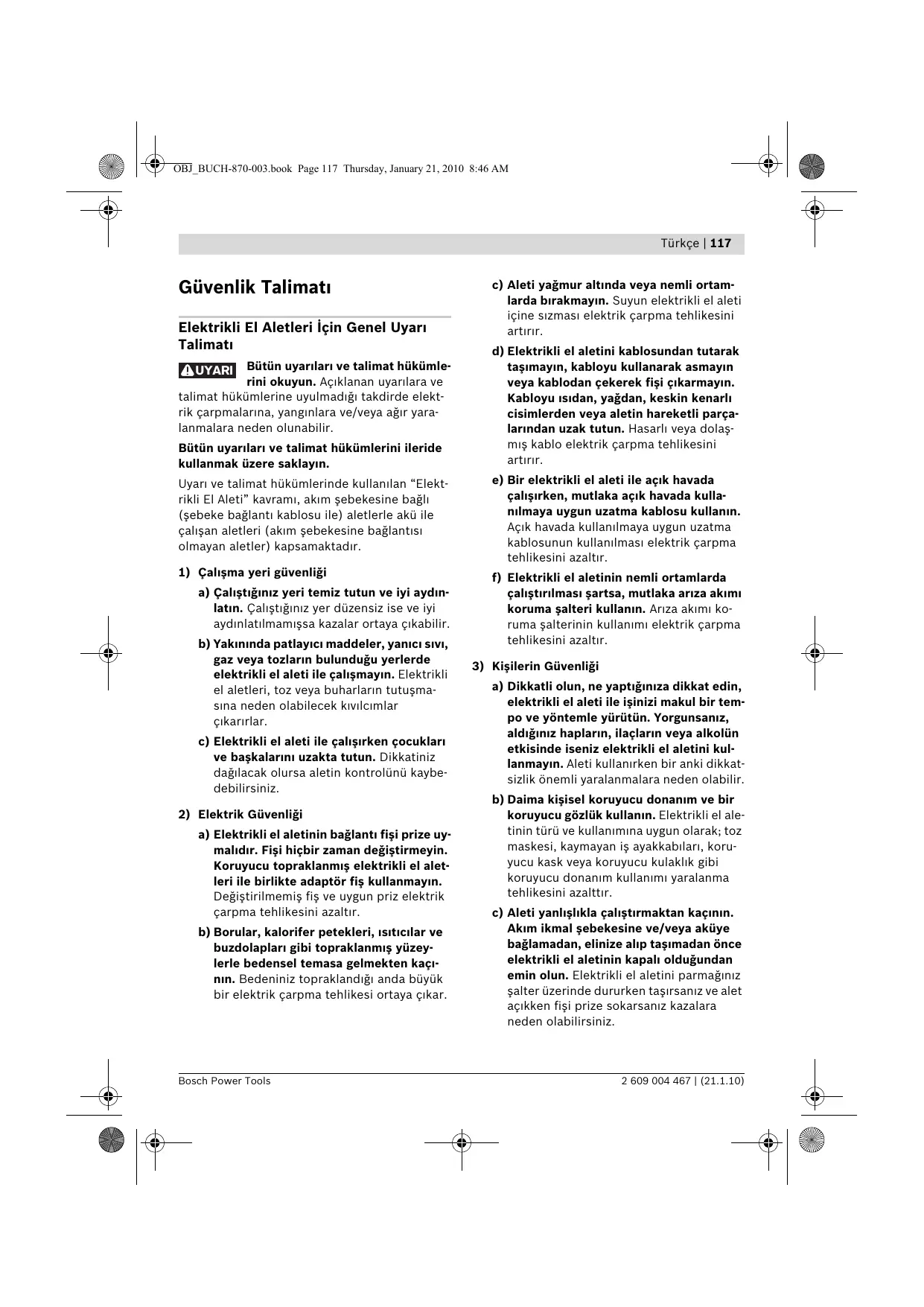

Elektrikli El Aletleri İçin Genel Uyarı Talimatı
AUYARI Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve
talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.
Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.
1) Çalışma yeri güvenliği
a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir.
b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.
2) Elektrik Güvenliği
a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
c) Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.
d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.
3) Kişilerin Güvenliği
a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el ale-tinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koru-yucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azalttır.
c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fişi prize sokarsanız kazalara neden olabilirsiniz.
118 | Türkçe
d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
4) Elektrikli el aletlerinin özenle kullanımı ve bakımı
a) Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
d) Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Dene-yimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.
f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
5) Akülü aletlerin özenli bakımı ve kullanımı
a) Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
b) Sadece ilgili elektrikli el aleti için öngörülen aküleri kullanın. Başka akülerin kullanımı yaralanmalara ve yangınlara neden olabilir.
c) Kullanılmayan aküyü büro ataçları, madeni bozuk paralar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
d) Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temasa gelmeyin. Yanlışıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
Türkçe | 119
6) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.
Matkaplar ve vidalama makineleri için güvenlik talimatı
Darbeli delme yaparken koruyucu kulaklık kullanın. Çalışırken çıkan gürültü işitme kayıplarına neden olabilir.
Elektrikli el aleti ile birlikte teslim edilen ek tutamağı kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir.
▶ Çalışma esnasından uç veya vidanın görüneyen akım kablolarına temas etme olasılığı bulunan işleri yaparken aleti izolasyonlu tutamaklarından tutun. Gerilim ileten kablolarla temas, aletin metal parçalarını gerilime maruz bırakabilir ve bu da elektrik çarpmasına neden olabilir.
Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir.
▶ Aletle kullanılan uç bloke olacak olursa elektrikli el aletini hemen kapatın. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karşı dikkatli olun. Uçlar şu durumlarda bloke olur:
– Elektrikli el aleti aşırı ölçüde zorlanınca veya
– İşlenen iş parçası içinde açılanma yaparsa.
Elektrikli el aletini sıkıca tutun. Vidalar takılıp sökülürken kısa süreli yüksek reaksiyon momentleri ortaya çıkabilir.
▶ İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.
▶ Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir.
▶ Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.
- Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
▶ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
Aküyü sadece elektrikli el aletiniz ile birlikte kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.
▶ Sadece elektrikli el aletinizin tip etiketinde belirtilen gerilimdeki orijinal Bosch akülerini kullanın. Başka akülerin, örneğin taklitlerin, onarım görmüş akülerin veya değişik marka akülerin kullanımı, akülerin patlaması sonucu yaralanmalara veya maddi hasara neden olabilir.
Fonksiyon tanımı
Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Usulüne uygun kullanım
Bu elektrikli el aleti; vidaların takılıp sökülmesi ile ahşap, metal, seramik ve plastikte delme ve tuğla, beton, taş malzemede darbeli delme işleri için geliştirilmiştir.
120 | Türkçe
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.
1 Vidalama ucu*
2 Anahtarsız uç takma mandreni
3 Tork ön seçimi ayar halkası
4 Vites seçme şalteri
5 Dönme yönü göstergesi, sağa dönüş
6 Dönme yönü göstergesi, sola dönüş
7 Akü*
8 "Power Light" lambası
9 Akü şarj durumu göstergesi
10 Dönme yönü değiştirme şalteri
11 Açma/kapama şalteri
12 Ek tutamak (izolasyonlu tutamak yüzeyi)
13 Tutamak (izolasyonlu tutamak yüzeyi)
14 Akü boşa alma düğmesi
15 Derinlik mesnedi
16 Derinlik mesnedi ayar düğmesi
17 Ek tutamak konumu ayarı için kelebek vida
18 Çok amaçlı vidalama ucu adaptörü*
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
Teknik veriler
| Akülü darbeli delme/vidalama makinesi | PSB 14,4 LI-2 | PSB 18 LI-2 | |
| Ürün kodu | 3 603 J58 4.. | 3 603 J58 3.. | |
| Anma gerilimi | V= | 14,4 | 18 |
| Boştaki devir sayısı | |||
| - 1. Vites | dev/dak | 0–350 | 0–400 |
| - 2. Vites | dev/dak | 0–1550 | 0–1650 |
| ISO 5393’e göre sert/yumuşak vidalamada maksimum tork | Nm | 40/23 | 48/30 |
| maks. vidalama-∅ | mm | 8 | 8 |
| maks. delme çapı ∅ | |||
| - Çelikte | mm | 13 | 13 |
| - Ahşapta | mm | 30 | 35 |
| - Duvarda | mm | 14 | 15 |
| - Betonda | mm | 10 | 10 |
| Mandren kapasitesi | mm | 0–10 | 0–10 |
| Ağırlığı EPTA-Procedure 01/2003’e göre | kg | 1,7 | 1,8 |
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.
Gürültü/Titreşim bilgisi
Gürültüye ait ölçme değerleri EN 60745'e göre tespit edilmektedir.
Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 89 dB(A); gürültü emisyonu seviyesi 100 dB(A). Tolerans K=3 dB.
Koruyucu kulaklık kullanın!
EN 60745'e göre tespit edilen toplam titreşim değeri (üç yönün vektör toplamı):
Metalde delme: Titreşim emisyon değeri a_h<2,5 m/s^2 , tolerans K=1,5 m/s^2 ,
Betonda darbeli delme: Titreşim emisyon değeri a_h=18 m/s^2 , tolerans K=1,5 m/ s^2 ,
Vidalama: Titreşim emisyon değeri a_h < 2,5 m/s^2 , tolerans K = 1,5 m/s^2 .
Türkçe | 121
Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.
Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.
Uygunluk beyanı CE
Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygunluğunu beyan ederiz: 2004/108/AT, 2006/42/AT yönetmelik hükümleri uyarınca EN 60745.
Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Akünün şarji (Bakınız: Şekil A)
▶ Sadece aksesuar sayfasında belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları elektrikli el aletinizde kullanılan Li-İonen akülere uygundur.
Açıklama: Akü kısmi şarlı olarak teslim edilir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin.
Li-lonen aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.
Li-lonen aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık hareket etmez.
DIKKAT Elektrikli el aletiniz otomatik olarak kapandığında artık açma/kapama şalterine basmayın. Aksi takdirde akü hasar görebilir.
Aküyü 7 çıkarmak için kilitleme düğmesine 14 basın ve aküyü arkadan çekerek elektrikli el aletinden çıkarın. Bunu yaparken zor kullanmayın.
Şarj olmak üzere aküyü 7 elektrikli el aleti içinde de bırakabilirsiniz. Şarj işlemi sırasında elektrikli el aleti açılamaz. Akünün şarj durumunu öğrenmek için açma/kapama şalterine 11 basın, bakınız: Bölüm “Akü şarj durumu göstergesi”.
Akü bir NTC sıcaklık kontrol sistemi ile donatılmış olup, bu sistem sadece 0 °C–45 °C sıcaklık aralığında şarj işlemine izin verir. Bu sayede akünün kullanım ömrü önemli ölçüde uzar.
Tasfiye konusundaki talimat hükümlerine uyun.
122 | Türkçe

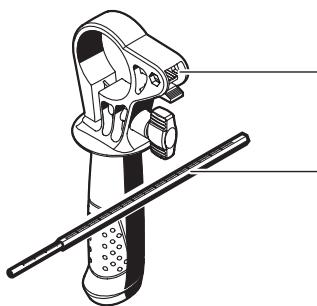

Ek tutamak (Bakınız: Şekil B)
▶ Elektrikli el aletinizi her zaman ek tutamakla 12 kullanın.
Güvenli ve yorulmadan çalışabilmek için ek tutamağın 12 konumunu istediğiniz gibi ayarlayabilirsiniz.
Eke tutamağın konumunu ayarlamak için 17 kelebek vidayı saat hareket yönünün tersine çevirin ve ek tutamağlı 12 istediğiniz konuma getirinin. Daha sonra kelebek vidayı 17 saat hareket yönünde çevirerek sıkın.
Delik derinliğinin ayarlanması
Derinlik mesnedi 15 ile istenen delik derinliği X ayarlanabilir.
Derinlik mesnedi konumu ayar düğmesine 16 basın ve derinlik mesnedini ek tutamak 12 içine yerleştirin.
Derinlik mesnedindeki 15 yivler yukarıyı göster-melidir.
Derinlik mesnedini, matkap ucunun sivri tarafı ile derinlik mesnedinin ucu arasındaki mesafe istenen delik derinliğine eşit olacak biçimde X dışarı doğru çekin.
Uç değiştirme (Bakınız: Şekil C)
Aletin kendinde bir çalışma yapmadan önce (örneğin bakım ve uç değiştirme işlerinden önce), aleti bir yere taşırken veya saklarken her defasında dönme yönü değiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi ortaya çıkabilir.
Açma/kapama şalteri 11 basılı değilken matkap mili kilitlidir. Bu sayede mandren içindeki matkap ucu hızlı, rahat ve basit biçimde değiştirilebilir.
Anahtarsız uç takma mandrenini 2 kovanını ① yönünde uç takılabilicek ölçüde açın. Ucu takın.
Anahtarsız uç takma mandreninin 2 kovanını elinizle ② yönünde kuvvetlice sıkın. Mandren otomatik olarak kilitlenir.
Ucu çıkarmak için kovanı ters yöne çevirdiğinizde kilitleme açılır.
Toz ve talaş emme
Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak allerjik reaksiyonlara ve/veya kullanıcıının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.
- Çalışma yerinizi iyi bir biçimde havalandırın.
- P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.
İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.
işletim
Çalıştırma
Akünün yerleştirilmesi
▶ Sadece elektrikli el aletinizin tip etiketinde belirtilen gerilime sahip orijinal Li-lonen aküler kullanın. Başka akülerin kullanılması yaralanmalara ve yangınlara neden olabilir.
Aletin yanlışlıkla çalışmasını önlemek için dönme yönü değiştirme şalterini 10 merkezi konuma getirin. Aküyü 7, hissedilir biçimde kavrama yapacak ve tutamakla aynı hizaya gelecek biçimde tutamağın içine yerleştirin.
Dönme yönünün ayarlanması (Bakınız resimler D–E)
Dönme yönü değiştirme şalteri 10 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 11 basılı iken bu mümkün değildir.
Türkçe | 123
Sağa dönüş: Delme ve vida takmak için dönme yönü değiştirme şalterini 10 sonuna kadar sola bastırın.
Sağa dönüş yön göstergesi 5 açma/kapama şalteri 11 basılı iken ve motor çalışırken yanar.
Sola dönüş: Vidaları gevşetmek veya sökmek için dönme yönü değiştirme şalterini 10 sonuna kadar sağa bastırın.
Sola dönüş yön göstergesi 6 açma/kapama şalteri 11 basılı iken ve motor çalışırken yanar.
Tork ön seçimi / İşletim türünün ayarlanması
Tork ön seçimi ayar halkası 3 ile gerekli torku 10 kademe halinde önceden seçip ayarlayabilirsiniz. Doğru ayar yapıldığında vida malzeme ile aynı seviyeye geldiğinde veya ayarlanan torka ulaşıldığında uç durur. Vidaları sökerken daha yüksek bir tork seçin ve ayar halkasını “Delme” sembolü üzerine getirin.
DRILL
Delme
Ayar halkasını 3 darbesiz delme sembolü üzerine çevirin.
“Delme” pozisyonunda torklu kavrama pasiftir.
Darbeli delme
Ayar halkasını 3 darbeli delme sembolü üzerine çevirin.
Darbeli delme pozisyonunda torklu kavrama pasiftir ve sürekli olarak maksimum performans etkindir.
Mekanik vites seçimi
▶ Vites seçme şalterini 4 sadece elektrikli el aleti dururken kullanın.
Vites seçme şalteri 4 ile 2 farklı devir sayısı ayarı önceden seçilerek ayarlanabilir.
Vites I:
Düşük devir sayısı alanı; vidalama yapmak veya büyük çaplı delikler açmak için.
Vites II:
Yüksek devir sayısı alanı; Küçük çaplı delikleri açmak için.
Vites seçme şalteri 4 sonuna kadar hareket etmiyorsa, tahrik milini bir matkap ucuyla biraz çevirin.
Açma/kapama
Aleti çalıştırmak için açma/kapama şalterine 11 basın ve şalteri basılı tutun.
Lamba 8 açma/kapama şalteri 11 hafifçe veya tam olarak basılı iken yanar ve elverişsiz aydınlatma koşullarında çalışma yerinin aydınlatılmasını sağlar.
Elektrikli el aletini kapamak için açma/kapama şalterini 11 bırakın.
Devir sayısının ayarlanması
Açma/kapama şalterine 11 basma durumunuza göre elektrikli el aleti açıkken devir sayısını kademeler halinde ayarlayabilirsiniz.
Açma/kapama şalteri 11 üzerine hafif bir bastırma kuvveti uygulanınca alet düşük devir sayısı ile çalışır. Bastırma kuvveti yükseltildikçe devir sayısı da yükselir.
Tam otomatik mil kilitleme (Auto-Lock)
Açma/kapama şalteri 11 basılı değilken matkap mili ve uç kovanı kilitlidir.
Bu sayede vidalar akü boş durumda iken de vidalanabilir veya alet tornavida olarak kullanılabilir.
Serbest dönüş freni
Açma/kapama şalteri 11 bırakıldığında mandren frenlenir ve ucun serbest dönüşü engellenir.
Vidaları takarken açma/kapama şalterini 11 vida iş parçası yüzeyi ile aynı seviyeye gelince bırakın. Bu sayede vida başının iş parçası içine gömülmesini önlersiniz.
Akü şarj durumu göstergesi
Akü şarj durumu göstergesi 9 açma/kapama şalteri 11 yarı yarıya veya tam basılı iken bir saniye süre ile akünün şarj durumunu gösterir ve 3 yeşil LED'ten oluşur.
| LED | Kapasitesi |
| Sürekli ışık 3 x yeşil | ≥ 76% |
| Sürekli ışık 2 x yeşil | 51–75% |
| Sürekli ışık 1 x yeşil | 26–50% |
| Yavaş tempolu yanıp sönme1 x Yeşil | ≤ 25% |
Akü şarj durumu 3 LED'i 9 ve lamba 8 akünün sıcaklığı -30 ... +65 °C derecelerin dışında ise hızlı bir tempo ile yanıp sönmeye başlar.
124 | Türkçe
Sıcaklığa bağlı aşırı zorlanma emniyeti
Usulüne uygun olarak kullanıldığında elektrikli el aleti aşırı ölçüde zorlanamaz. Aşırı zorlama durumunda veya 65 °C'lik müsaade edilen akü sıcaklığının aşılması durumunda tekrar optimal işletim sıcaklığına ulaşılncaya kadar elektrikli el aletinin elektronik sistemi aleti kapatır.
Akü şarj durumu göstergesinin 9 3 LED'i ve lamba 8 akünün sıcaklığı -30 ... +65°C decelik işletim sıcaklığı dışında ise veya aşırı zorlanma emniyeti devreye girmişse hızlı bir tempoyla yanıp sönerler.
Derin şarj emniyeti
Li-lonen aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık hareket etmez.
Çalışırken dikkat edilecek hususlar
Elektrikli el aletini daima kapalı durumda vida üzerine yerleştirin. Dönmekte olan uçlar kayabilir.
Düşük devir sayısı ile uzun süre çalıştığınızda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir sayısı ile yaklaşık 3 dakika kadar çalıştırın.
Metalleri delerken sadece kusursuz bilenmiş HSS matkap uçları kullanın (HSS=Yüksek performans hızlı kesme çeliği). Bu konudaki garantiyi Bosch aksesuar programı sağlar.
Büyük ve uzun vidaları sert malzemeye vidalamadan önce dişin çekirdek çapı ile vida uzunluğunun ^2/_3 oranında bir kılavuz delik açmalısınız.
Bakım ve servis
Bakım ve temizlik
Aletin kendinde bir çalışma yapmadan önce (örneğin bakım ve uç değiştirme işlerinden önce), aleti bir yere taşırken veya saklarken her defasında dönme yönü değiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi ortaya çıkabilir.
▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.
Akü artık işlev görmüyorsa lütfen Bosch elektrikli el aletleri için yetkili bir servise başvurun.
Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.
Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.
Müşteri servisi ve müşteri danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.
Türkçe
Müşteri Danışmanı: +90 (0212) 335 06 66
Müşteri Servis Hattı: +90 (0212) 335 07 52
Türkçe | 125
Nakliye
Aküleri sadece gövdeleri hasar görmemiş halde gönderin. Açık kontak yerlerini yapışıcı malzeme ile kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin.
Lityum iyon aküler gönderilirken etiketleme zorunluluğu olabilir, lütfen bu konuda bulunduğunuz ülkedeki ulusal yönetmeliklere uyun.
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin içine atmayın! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuk-
larına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.
Aküler/Bataryalar:
Aküleri ve bataryaları evsel çöplerin, ateşin veya suyun içine atmayın. Aküler ve bataryalar mümkünse deşarj olmuş halde toplanarak yeniden değerlendirilmek
veya çevre dostu bir yöntemle tasfiye edilmek zorundadır.
Sadece AB üyesi ülkeler için:
2006/66/AT Yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi tutulmak zorundadır.
Değişiklik haklarımız saklıdır.
Bosch Power Tools
2 609 004 467 | (21.1.10)
126 |
14,4 V (Li-Ion)
2 607 336 205 (1,5 Ah)
18 V (Li-Ion)
2 607 336 207 (1,5 Ah)
AL 2215 CV
(10,8 - 18 V)
2 607 225 472 (EU)
2 607 225 474 (UK)
2 607 225 475 (AUS)
