| Tuotetyyppi | Langaton iskuporakone |
| Merkki | BOSCH |
| Malli | PSB 14.4 LI-2 |
| Nimellisjännite | 14,4 V |
| Kuormittamaton nopeus (1. vaihde) | 0 – 350 rpm |
| Kuormittamaton nopeus (2. vaihde) | 0 – 1550 rpm |
| Max. vääntömomentti (kova / pehmeä) | 40 Nm / 23 Nm |
| Max. poraushalkaisija (teräs) | 13 mm |
| Max. poraushalkaisija (puu) | 30 mm |
| Max. poraushalkaisija (tiili) | 14 mm |
| Max. poraushalkaisija (betoni) | 10 mm |
| Istukan kiristysalue | 0 – 10 mm |
| Paino (EPTA 01/2003 mukaan) | 1,7 kg |
| Akun tyyppi | Li-ion (Bosch) |
| Akun suojaus | Electronic Cell Protection (ECP) |
| Vääntömomentin esivalinta | 10 portaita + poraus + isku |
| Nopeuskytkin | 2 mekaanista vaihdetta |
| Pyörimissuunta | Käännettävä (oikea/vasen) |
| Hidastusjarru | Kyllä |
| Karan automaattilukitus | Kyllä (Auto-Lock) |
| Valaistus | Power Light -lamppu |
| Äänenpainetaso | 89 dB(A) |
| Tärinät (metallin poraus) | < 2,5 m/s² |
| Tärinät (iskuporaus betoni) | 18 m/s² |
| Huolto | Puhdista ilmaraot; anna korjaukset Bosch-valtuutetulle huoltopisteelle |
Usein kysytyt kysymykset - PSB 14.4 LI-2 BOSCH
Käyttäjien kysymyksiä aiheesta PSB 14.4 LI-2 BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi PSB 14.4 LI-2 - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. PSB 14.4 LI-2 merkiltä BOSCH.
KÄYTTÖOHJE PSB 14.4 LI-2 BOSCH
fi Alkuperäiset ohjeet

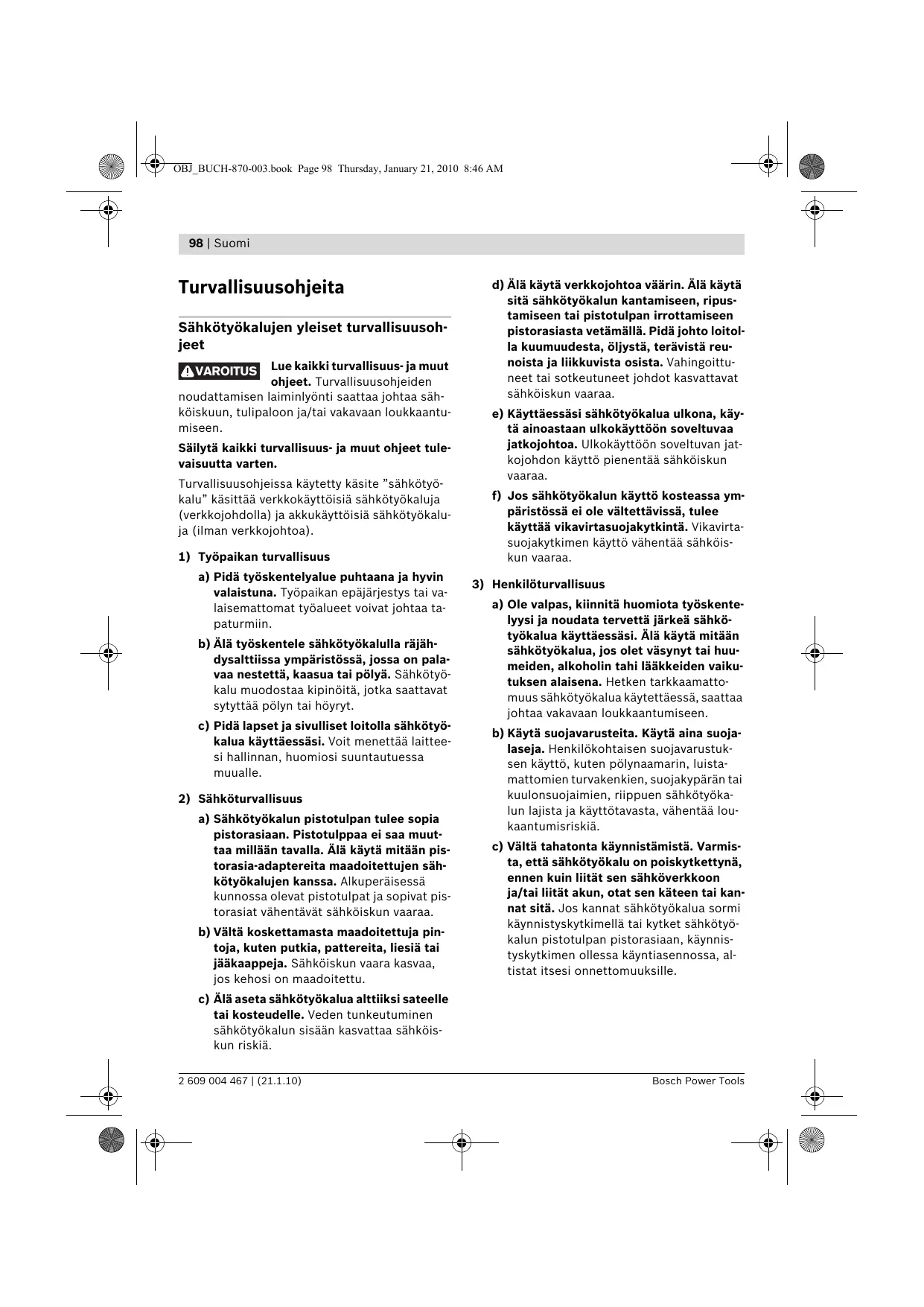

Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden
noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).
1) Työpaikan turvallisuus
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjäh-dysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.
2) Sähköturvallisuus
a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3) Henkilöturvallisuus
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaattei-
ta. Älä käytä löysiä työvaatteita tai koru-
ja. Pidä hiukset, vaatteet ja käsineet loi-
tolla liikkuvista osista. Väljät vaatteet,
korut ja pitkät hiukset voivat takertua liik-
kuviin osiin.
g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
4) Sähkötyökalujen huolellinen käyttö ja kä-
sittely
a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.
Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
5) Akkukäyttöisten työkalujen huolellinen kä- sittely ja käyttö
a) Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Ak- kukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
100 | Suomi
d) Väärästä käytöstä johtuen, akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
6) Huolto
a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Porakoneiden ja ruuvinvääntimien turvallisuusohjeet
Käytä kuulonsuojaimia kun iskuporaat. Me-lu saattaa aiheuttaa kuulon menetystä.
Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin.
Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa.
Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa.
▶ Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettäessä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä.
- Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.
- Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilmenee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalusi kanssa. Vain täten suojaat akku- si vaaralliselta ylikuormitukselta.
Käytä vain alkuperäisiä Bosch-akkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Muita akkuja käytet-täessä, esim. jäljitelmiä, työstettyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien akkujen aiheuttama loukkaantumisvaara ja ainevahinkovaara.
Toimintaselostus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin, keramiikkaan ja muoviin sekä iskuporaukseen tiileen, betoniin ja kiviainekseen.
Suomi | 101
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkötyökalun kuvaan.
1 Ruuvauskärki*
2 Pikaistukka
3 Vääntömomenttiasetuksen säätörengas
4 Vaihteenvalitsin
5 Kiertosuunnan näyttö oikealle
6 Kiertosuunnan näyttö vasemmalle
7 Akku*
8 "Power Light"-lamppu
9 Akun latausvalvontanäyttö
10 Suunnanvaihtokytkin
11 Käynnistyskytkin
12 Lisäkahva (eristetty kädensija)
13 Kahva (eristetty kädensija)
14 Akun vapautuspainike
15 Syvyydenrajoitin
16 Syvyydenrajoittimen säätöpainike
17 Lisäkahvan säädön siipiruuvi
18 Yleispidin*
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.
Tekniset tiedot
| Akkuiskuporaruuvinväännin | PSB 14,4 LI-2 | PSB 18 LI-2 | |
| Tuotenumero | 3 603 J58 4.. | 3 603 J58 3.. | |
| Nimellisjännite | V= | 14,4 | 18 |
| Tyhjäkäyntikierrosluku | |||
| - 1. vaihde | min^-1 | 0–350 | 0–400 |
| - 2. vaihde | min^-1 | 0–1550 | 0–1650 |
| Suurin vääntömomentti kovassa/pehmeässä ruuvinvään-nössä ISO 5393 mukaan | Nm | 40/23 | 48/30 |
| maks. ruuvin ∅ | mm | 8 | 8 |
| maks. poranterän ∅ | |||
| - Teräs | mm | 13 | 13 |
| - Puu | mm | 30 | 35 |
| - Muuraus | mm | 14 | 15 |
| - Betoni | mm | 10 | 10 |
| Istukan kiinnitysalue | mm | 0–10 | 0–10 |
| Paino vastaa EPTA-Procedure 01/2003 | kg | 1,7 | 1,8 |
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745 mu-kaan.
Laitteen tyypillinen A-painotettu äänen paineta-so on: Äänen painetaso 89 dB(A); äänen tehota-so 100 dB(A). Epävarmuus K=3 dB.
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan:
Poraus metalliin: Värähtelyemissioarvo a_h < 2,5 m/s^2 , epävarmuus K = 1,5 m/s^2 , Iskuporaus betoniin: Värähtelyemissioarvo
a_h=18 m/s^2 , epävarmuus K=1,5 m/s ^2 , Ruuvinvääntö: Värähtelyemissioarvo
a_h < 2,5 m/s^2, epävarmuus K = 1,5 m/s^2.
102 | Suomi
Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasi-tuksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.
Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.
Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.
Standardinmukaisuusvakuutus CE
Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan.
Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Akun lataus (katso kuva A)
Käytä vain tarvikesivulla mainittuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle.
Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöönottoa ladata täyteen latauslaitteessa.
Litiumioniakkua voidaan ladata milloin vain, lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu syväpurkausta vastaan "elektroninen kennojen suojaus (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
⚠️HUOM Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua.
Irrota akku 7 painamalla lukkopainikkeita 14 ja vetämällä akku alaspäin ulos sähkötyökalusta. Älä käytä voimaa tähän.
Voit ladata akun 7 myös sen ollessa asennettuna sähkötyökaluun. Latauksen aikana sähkötyökalua ei voi käynnistää. Paina käynnistyskytkintä 11, akun lataustilan näyttöä varten, katso kappale "Akun lataustilan näyttö".
Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa välillä 0 °C ja 45 °C. Täten saavutetaan pitkä käyttöikä akulle.
Ota huomioon hävitysohjeet.
Lisäkahva (katso kuva B)
Käytä supistushylsyä vain lisäkahvan 12 kanssa.
Voit mielivaltaisesti kääntää lisäkahvaa 12, löytääksesi varman ja vaivattoman työskentely-asennon.
Kierrä lisäkahvan säädön siipiruuvia 17 vastapäivään ja käännä lisäkahva 12 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 17 uudelleen, kiertämällä sitä myötäpäivään.
Suomi | 103
Poraussyvyyden asetus
Syvyydenrajoittimella 15 voidaan haluttu poraussyvyys X määrätä.
Paina syvyydenrajoittimen painiketta 16 ja aseta syvyydenrajoitin lisäkahvaan 12.
Syvyydenrajoittimen 15 rihlat tulee osoittaa alaspäin.
Vedä syvyydenrajoitin niin kauas ulos, että po- ranterän kärjen ja syvyydenrajoittimen kärjen vä- li vastaa haluttua poraussyvyyttä X.
Työkalunvaihto (katso kuva C)
▶ Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Poraistukka on lukkiutuneena, kun käynnistyskytkintä 11 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon.
Avaa pikaistukka 2 kiertämällä sitä suuntaan ①, kunnes työkalu voidaan asettaa siihen. Aseta työkalu.
Kierrä pikaistukan 2 hylsyä käsin voimakkaasti suuntaan ②. Istukka lukkiutuu täten automaattisesti.
Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi.
Pölyn ja lastun poistoimu
Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökin-pölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.
Käyttö
Käyttöönotto
Akun asennus
Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
Aseta suunnanvaihtokytkin 10 keskiasentoon, tahattoman käynnistyksen estämiseksi. Työnnä ladattu akku 7 kahvaan, kunnes se lukkiutuu tuntu vasti ja asettuu tasaisesti kiinni kahvaan.
Kiertosuunnan asetus (katso kuvat D–E)
Suunnanvaihtokytkimellä 10 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 11 ollessa painettuna tämä ei kuitenkaan ole mahdollista.
Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suunnanvaihtokytkintä 10 vasemmalle vasteeseen asti.
Kiertosuunnan näyttö oikealle 5 palaa käynnistyskytkinta 11 painettaessa ja moottorin käydessä.
Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnan-vaihtokytkintä 10 oikealle vasteeseen asti.
Kiertosuunnan näyttö vasemmalle 6 palaa käynnistyskytkinta 11 painettaessa ja moottorin käydessä.
104 | Suomi
Vääntömomentin asetus / Käyttömuodon asetus
Vääntömomenttiasetuksen säätörenkaalla 3 voit asettaa tarvittavan vääntömomentin
10 portaassa. Oikein asetettuna vaihtotyökalu pysähtyy, kun ruuvi on kiertynyt pinnan tasolle materiaaliin tai, kun asetettu vääntömomentti on saavutettu.
Valitse mahdollisesti suurempi asetus ruuvia ulos kierrettäessä tai aseta merkkiin "Poraus".
DRILL
Poraus
Kierrä säätörengas 3 tunnukselle "Poraus ilman iskua".
Asennossa "Poraus" rasterikytkin on poiskytketty.
Iskuporaus
Aseta säätörengas 3 tunnukselle "lskuporaus".
Asennossa "Iskuporaus" on rasterikytkin poiskytketty ja suurin teho aina käytössä.
Mekaaninen vaihteenvalinta
Käytä vaihteenvalitsinta 4 ainoastaan sähkötyökalun ollessa pysähdyksissä.
Vaihteenvalitsimella 4 voidaan valita kaksi kierroslukualuetta.
Vaihde I:
Pieni kierroslukualue; työskentelyyn suurien porahalkaisijoiden kanssa tai ruuvinvääntöön.
Vaihde II:
Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoiden kanssa.
Ellei vaihteenvalitsinta 4 voida kääntää vastee-seen asti, tulee käyttökaraa kiertää hieman porasta.
Käynnistys ja pysäytys
Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 11 ja pidä se painettuna.
Lamppu 8 palaa, kun käynnistyskytkintä 11 painetaan vähän tai kokonaan pohjaan ja mahdollistaa ruuvauskohdan valaisun epäsuotuisissa valo-losuhteissa.
Sähkötyökalun pysäytys päästämällä käynnistyskytkin 11 vapaaksi.
Kierrosluvun asetus
Voit säätää käynnissä olevan sähkötyökalun kierroslukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 11.
Käynnistyskytkimen 11 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nousee kierrosluku.
Täysautomaattinen karalukitus (Auto-Lock)
Poraistukka ja samalla työkalunpidin ovat lukkiutuneena, kun käynnistyskytkintä 11 ei paineta.
Tämä mahdollistaa ruuvien sisäänruuvauksen myös tyhjällä akulla sekä tuotteen käytön ruuvi- talttana.
Pysäytysjarru
Kun vapautat käynnistyskytkimen 11 jarrutetaan poraistukkaa ja täten estetään vaihtotyökalun jälkikäynnin.
Päästä ruuvien sisäänkierrossa käynnistyskytkin 11 vapaaksi vasta, kun ruuvi on kiertynyt työkappaleen pinnan tasoon. Ruuvin kanta ei tällöin kierry työkappaleen sisään.
Akun lataustilan näyttö
Akun latausvalvontanäyttö 9 osoittaa, kokonaan tai puoleen väliin painetulla käynnistyskytkimellä, 11 muutaman sekunnin ajan akun lataustilan 3 vihreällä LED:illä.
| LED | Kapasiteetti |
| 3 vihreä LED palaa jatkuvasti | 76% |
| 2 vihreä LED palaa jatkuvasti | 51–75% |
| 1 vihreä LED palaa jatkuvasti | 26–50% |
| hidas vilkkuminen 1 vihreä LED | 25% |
3 akun latausvalvontänäytön 9 lediä ja lamppu 8 vilkkuvat nopeasti, jos akun lämpötila on käyttölämpötila-alueen -30 ... +65 °C ulkopuolella.
Suomi | 105
Lämpötilariippuva ylikuormitussuoja
Asiallisessa käytössä ei sähkötyökalua voida ylikuormittaa. Liian suurella kuormalla tai, jos akun sallittu lämpötila 65 °C ylitetään kytkee sähkötyökalun elektroniikka irti, kunnes työkalu taas on saavuttanut optimaalisen käyttölämpötilan.
3 akun LED-latausvalvontänäyttöä 9 ja lamppu 8 vilkkuvat nopeasti, jos akun lämpötila on käyttölämpötila-alueen -30 ... +65°C ulkopuolella ja/tai ylikuormitussuoja on lauennut.
Syväpurkaussuoja
Litiumioniakku on suojattu syväpurkausta vastaan "elektroninen kennojen suojaus (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
Työskentelyohjeita
Laske työkalu ruuvin päälle, ennen kuin kytket virran. Varo, ettei käynnissä oleva työkalu luiskahda pois paikaltaan.
Koneen käytyä pidemmän aikaa pienellä iskulu- vulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.
Käytä metallia porattaessa vain moitteettomia, teräviä HSS-poranteriä (suurteho pikaleikkausteräs). Bosch-lisätervikeohjelma takaa asianmukaisen laadun.
Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkaisija vastaa ruuvin kierteen sisäläpimittaa ja jonka syvyys on noin ^2/_3 ruuvin pituudesta.
Hoito ja huolto
Huolto ja puhdistus
▶ Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.
Jos akku ei enää toimi, käänny Bosch-sopimus-huollon puoleen.
Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.
Huelto ja asiakasneuvonta
Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden otoa, käyttöä ja säätöä koskevissa kysymyksissä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: +358 (10) 480 8363
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.
Litiumioniakkuja lähetettäessä saattaa olla tunnistusvelvollisuus, ota huomioon kansalliset määräykset.
106 | Suomi
Hävitys
Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Vain EU-maita varten:
Älä heitä sähkötyökaluja talousjätteisiin!
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,
tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.
Akut/paristot:
Älä heitä akkua/paristoja talousjätteisiin, tuleen tai ve- teen. Akut/paristot tulee mah- dollisuuksien mukaan purkka, kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.
Vain EU-maita varten:
Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 2006/66/EY mukaisesti.
Oikeus teknisiin muutoksiin pidätetään.
Ελληνικά | 107
