Tipo de produto	Furadeira de impacto sem fio
Marca	BOSCH
Modelo	PSB 14.4 LI-2
Tensão nominal	14,4 V
Velocidade em vazio (1ª velocidade)	0 – 350 rpm
Velocidade em vazio (2ª velocidade)	0 – 1550 rpm
Torque máx. (duro / macio)	40 Nm / 23 Nm
Diâmetro de perfuração máx. (aço)	13 mm
Diâmetro de perfuração máx. (madeira)	30 mm
Diâmetro de perfuração máx. (alvenaria)	14 mm
Diâmetro de perfuração máx. (concreto)	10 mm
Faixa de aperto do mandril	0 – 10 mm
Peso (conforme EPTA 01/2003)	1,7 kg
Tipo de bateria	Li-ion (Bosch)
Proteção da bateria	Electronic Cell Protection (ECP)
Pré-seleção do torque	10 posições + perfuração + impacto
Seletor de velocidade	2 velocidades mecânicas
Sentido de rotação	Reversível (direita/esquerda)
Freio de desaceleração	Sim
Travamento automático do eixo	Sim (Auto-Lock)
Iluminação	Lâmpada Power Light
Nível de pressão sonora	89 dB(A)
Vibrações (perfuração metal)	< 2,5 m/s²
Vibrações (perfuração impacto concreto)	18 m/s²
Manutenção	Limpar as aberturas de ventilação; confiar os reparos a um serviço autorizado Bosch

Perguntas frequentes - PSB 14.4 LI-2 BOSCH

Como trocar a broca na furadeira PSB 14.4 LI-2?

Abra o mandril automático girando o anel no sentido 1 (visto de frente) até que a broca possa ser inserida. Coloque a broca e gire firmemente o anel no sentido 2 para travá-la. Para remover a broca, gire no sentido oposto.

Como ajustar o torque de aperto?

Use o anel de ajuste de pré-seleção de torque (marcação 3) localizado atrás do mandril. Gire-o para um dos 10 entalhes para ajustar o torque. Para perfuração, selecione o símbolo 'perfuração' ou 'perfuração de impacto'.

Como carregar a bateria?

Use apenas o carregador Bosch especificado. Insira a bateria no carregador até que ela encaixe. A carga é possível a qualquer momento sem reduzir a vida útil. Carregue apenas em uma faixa de temperatura de 0°C a 45°C.

O que fazer se a furadeira parar repentinamente?

Isso pode ser devido a uma proteção contra sobrecarga ou descarga profunda da bateria (ECP). Deixe a ferramenta esfriar ou recarregue a bateria. Se a bateria estiver muito quente ou muito fria, aguarde até que ela volte à faixa de -30°C a +65°C.

Como usar o limitador de profundidade?

Pressione a tecla de ajuste do limitador de profundidade (marcação 16) e insira o limitador na alça adicional. Puxe-o até que a distância entre a ponta da broca e a extremidade do limitador corresponda à profundidade desejada.

A furadeira pode apertar parafusos sem bateria?

Sim, graças ao travamento automático do eixo (Auto-Lock). Quando o interruptor não está pressionado, o eixo está travado, permitindo usar a ferramenta como uma chave de fenda manual.

Quais acessórios são compatíveis?

Use acessórios Bosch com haste hexagonal de 1/4 de polegada ou brocas com haste cilíndrica de até 10 mm. O mandril aceita todas as brocas e pontas padrão.

Como limpar a furadeira?

Antes de qualquer limpeza, remova a bateria. Limpe as aberturas de ventilação com uma escova macia ou ar comprimido. Não use produtos químicos. Limpe o compartimento com um pano ligeiramente úmido.

O que fazer se a bateria não segurar a carga?

Verifique se o carregador é adequado (carregador Bosch específico). Se a bateria tiver mais de 2 anos ou estiver danificada, substitua-a por uma bateria Bosch original de mesma tensão (14,4 V). Para baterias Li-ion, uma descarga profunda pode torná-las inutilizáveis.

Onde encontrar peças de reposição?

Dirija-se a um serviço de pós-venda autorizado Bosch ou consulte o site www.bosch-pt.com. Para reparos, informe o número de artigo de 10 dígitos que aparece na placa de identificação.

MANUAL DE UTILIZADOR PSB 14.4 LI-2 BOSCH

Português.... Página 44

Italiano ...... Pagina 53

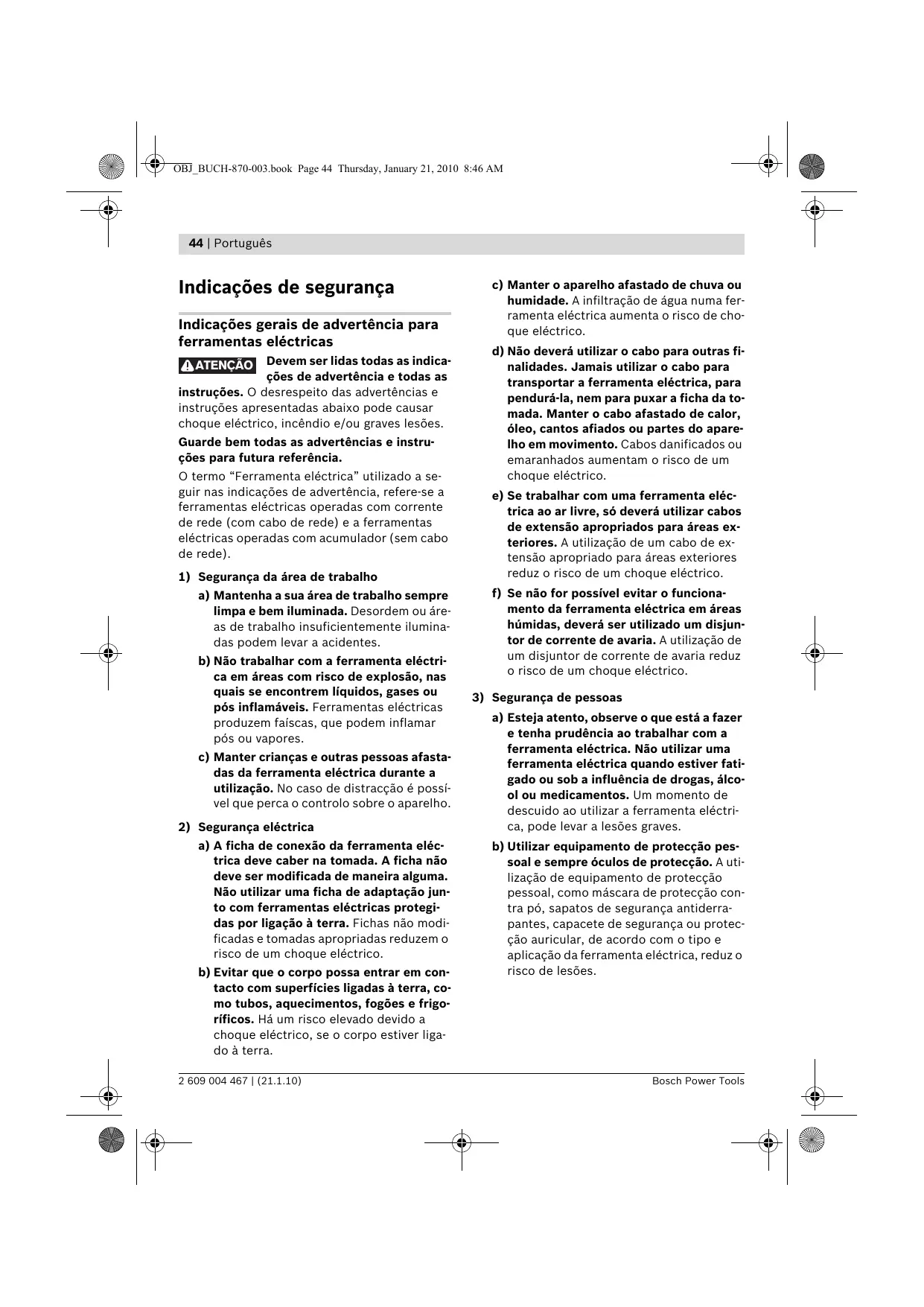

Indicações de segurança

Indicações gerais de advertência para ferramentas eléctricas

!ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as

instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjun- tor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

3) Segurança de pessoas

c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas eléctricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de

guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.

d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.

e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5) Manuseio e utilização cuidadosos de ferramentas com acumuladores

a) Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.

b) Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.

46 | Português

c) Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
d) No caso de aplicação incorrecta pode va- zar líquido do acumulador. Evitar o cont- tacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, tam- bém deverá consultar um médico. Líqui- do que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

6) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para berbequins e aparafusadoras

• Usar protecção auricular ao furar com percussão. Ruídos podem provocar a perda da audição.
  ▶ Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle pode provocar lesões.
  ▶ Segurar o aparelho pelas superfícies isoladas ao executar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos eléctricos escondidos. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.
  ▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos pode provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num ca-no de água provoca danos materiais.

▶ Desligar imediatamente a ferramenta eléctrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando:
- a ferramenta eléctrica é sobrecarregada ou - se for emperrada na peça a ser trabalhada.
▶ Segurar a ferramenta eléctrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reacção.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.
- Não abrir o acumulador. Há risco de um cur-to-circuito.
Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.
Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
Só utilizar o acumulador junto com a sua ferramenta eléctrica Bosch. Só assim é que o seu acumulador é protegido contra perigosa sobrecarga.
Só utilizar acumuladores Bosch com a tensão indicada na placa de características da sua ferramenta eléctrica. Se forem usados outros acumuladores, p. ex. imitações, acumuladores restaurados ou acumuladores de outras marcas, há perigo de lesões, assim como danos materiais devido a explosões de acumuladores.

Português | 47

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para apertar e soltar parafusos, assim como para furar em madeira, metal, cerâmica e plástico e para furar com percussão em tijolos, betão e pedras.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Bit de aparafusamento*
2 Mandril de aperto rápido
3 Anel de pré-selecção do binário

4 Comutador de marchas
5 Indicação do sentido de rotação à direita
6 Indicação do sentido de rotação à esquerda
7 Acumulador*
8 Lâmpada "Power Light"
9 Indicação do estado de carga do acumulador
10 Comutador do sentido de rotação
11 Interruptor de ligar-desligar
12 Punho adicional (superfície isolada)
13 Punho (superfície isolada)
14 Tecla de destravamento do acumulador
15 Esbarro de profundidade
16 Tecla para ajuste do esbarro de profundidade
17 Parafuso de orelhas para ajuste do punho adicional
18 Porta-pontas universal*

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Berbequim de percussão sem fio		PSB 14,4 LI-2	PSB 18 LI-2
N° do produto		3 603 J58 4..	3 603 J58 3..
Tensão nominal	V=	14,4	18
N° de rotações em ponto morto
- 1amarcha	min^-1	0 - 350	0 - 400
- 2amarcha	min^-1	0 - 1550	0 - 1650
Máx. binário de aparafusamento duro/macio conforme ISO 5393	Nm	40/23	48/30
máx. ∅ de aparafusamento	mm	8	8
máx. ∅ de perfuração
- Aço	mm	13	13
- Madeira	mm	30	35
- Muramentos	mm	14	15
- Betão	mm	10	10
Faixa de aperto do mandril	mm	0 - 10	0 - 10
Peso conforme EPTA-Procedure 01/2003	kg	1,7	1,8

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

48 | Português

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 89 dB(A); Nível de potência acústica 100 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745:

Furar em metal: Valor de emissão de vibrações a_h<2,5 m/s^2 , incerteza K=1,5 m/ s^2 ,

Furar com percussão em betão: Valor de emissão de vibrações a_h=18 m/s^2 , incerteza K=1,5 m/s^2 ,

Aparafusar: Valor de emissão de vibrações a_h<2,5 m/s^2 , incerteza K=1,5 m/ s^2 .

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade CE

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 2006/42/CE.

Processo técnico em:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumulador de iões de lítio utilizados para a sua ferramenta eléctrica.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido por "Electronic Cell Protection (ECP)" contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

ATENÇÃO Não continuar a premir o interruptor de ligar-desligar

após o desligamento automático da ferramenta eléctrica. O acumulador pode ser danificado.

Para retirar o acumulador da ferramenta eléctrica 7, deverá premir a tecla de destravamento 14 e puxar o acumulador para trás. Não empregar força.

O acumulador 7 também pode ser carregado quando introduzido na ferramenta eléctrica. Durante o processo de carga não é possível ligar a ferramenta eléctrica. Premir o interruptor de ligar-desligar 11, para visualizar o estado de carga do acumulador, veja capítulo “Indicação do estado de carga do acumulador”.

O acumulador está equipado com uma monitorização de temperatura NTC, que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador.

Observar a indicação sobre a eliminação de forma ecológica.

Punho adicional (veja figura B)

Só utilizar a sua ferramenta eléctrica com o punho adicional 12.

O punho adicional 12 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

Girar o parafuso de orelhas para o ajuste do punho adicional 17 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 12 para a posição desejada. Em seguida deverá girar o parafuso de orelhas 17 no sentido dos ponteiros do relógio para apertar.

Ajustar a profundidade de perfuração

Com o esbarro de profundidade 15 é possível determinar a profundidade de perfuração X desejada.

Pressionar a tecla para o ajuste do esbarro de profundidade 16 e colocar o esbarro de profundidade no punho adicional 12.

O estriamento no esbarro de profundidade 15 deve mostrar para baixo.

Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X.

Troca de ferramenta (veja figura C)

Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligardesligar for accionado involuntariamente.

O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 11 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.

Abrir o mandril de brocas de aperto rápido 2 girando no sentido de rotação ①, até ser possível introduzir a ferramenta. Introduzir a ferramenta.

Fechar a bucha do mandril de aperto rápido 2 manualmente no sentido de rotação ②. Isto trava automaticamente o mandril de brocas.

O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.

50 | Português

Funcionamento

Colocação em funcionamento

Só utilizar acumuladores de iões de lítio Bosch com a tensão indicada no logotipo da sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.

Colocar o comutador de sentido 10 no centro, para evitar que o aparelho seja ligado involuntariamente. Colocar o acumulador carregado 7 no punho até engatar perceptivelmente e estar alinhado ao punho.

Ajustar o sentido de rotação (ver figuras D-E)

Com o comutador de sentido de rotação 10 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 11 isto no entanto não é possível.

Marcha à direita: Para furar e atarraxar parafusos, deverá pressionar o comutador de sentido de rotação 10 completamente para a esquerda.

A indicação do sentido de rotação à direita 5 ilumina-se quando o interruptor de ligar-desligar 11 está premido e quando o motor está em funcionamento.

Marcha à esquerda: Premir o comutador do sentido de rotação completamente para a direita 10 para soltar ou desatarraxar parafusos.

A indicação do sentido de rotação à esquerda 6 ilumina-se quando o interruptor de ligar-desligar 11 está premido e quando o motor está em funcionamento.

Pré-seleccionar o binário / Ajustar o tipo de funcionamento

Com o anel de pré-selecção do binário 3 é possível pré-seleccionar, com escalonamento, o binário necessário 10. Se a ferramenta de trabalho estiver correctamente ajustada, esta parará assim que o parafuso estiver aparafusado em linha com o material ou assim que que alcançar o binário ajustado.

Se necessário, seleccionar um ajuste mais alto para soltar parafusos “Furar”.

DRILL

Furar

Girar o anel de ajuste 3 até o símbolo “Furar sem percussão”.

Na posição “Furar” a embreagem de segurança está desactivada.

Furar com percussão

Colocar o anel de ajuste 3 sobre o símbolo “Furar com percussão”.

Na posição “Furar com percussão” a embregem de segurança está desactivada e sempre está activada a potência máxima.

Seleção mecânica de marcha

Só accionar o selector de marcha 4 com a ferramenta eléctrica parada.

Com o selector de marcha 4 podem ser seleccionadas 2 gamas de número de rotação.

Marcha I:

Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros.

Marcha II:

Alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração.

Se não for possível deslocar completamente o selector de marcha 4, deverá girar um pouco o veio de accionamento com a broca.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 11 e manter pressionado.

A lâmpada 8 ilumina-se quando o interruptor de ligar-desligar 11 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente.

Para desligar a ferramenta eléctrica, deverá sol-tar novamente o interruptor de ligar-desligar 11.

Ajustar o número de rotações

O número de rotações da ferramenta eléctrica ligada pode ser regulada sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 11.

Uma leve pressão sobre o interruptor de ligar-desligar 11 proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n° de rotações.

Bloqueio automático do veio (Auto-Lock)

Sempre que o interruptor de ligar-desligar 11 não estiver premido, a árvore porta-brocas e portanto a admissão da ferramenta está travada.

Desta forma é possível apertar parafusos até mesmo com o acumulador descarregado ou utilizar a ferramenta eléctrica como chave de fendas.

Ao soltar o interruptor de ligar-desligar 11 é travado o mandril de brocas para evitar que a ferramenta de trabalho continue a girar.

Ao atarraxar parafusos, só deverá soltar o interruptor de ligar-desligar 11, quando o parafuso estiver introduzido na peça a ser trabalhada, de modo que a cabeça esteja alinhada com a superfície. A cabeça do parafuso não entra na peça a ser trabalhada.

Indicação do estado de carga do acumulador

Com o interruptor de ligar-desligar semi-premido ou completamente premido, a indicação do estado de carga do acumulador 9 indica 11 durante alguns segundos o estado de carga do acumulador e é composto de 3 LEDs verdes.

LED	Capacidade
Luz permanente 3 x verde	≥76%
Luz permanente 2 x verde	51–75%
Luz permanente 1 x verde	26–50%
Luz intermitente lenta 1 x verde	≤25%

Os 3 LEDs de indicação do estado de carga do acumulador 9 e lâmpada 8 piscam rapidamente quando a temperatura do acumulador está além da faixa de temperatura operacional de -30 a +65 °C.

Protecção contra sobrecarga em dependência da temperatura

A ferramenta eléctrica não pode ser sobrecarregada se for utilizada de acordo com as disposições. Se a carga for excessiva ou se a temperatura do acumulador ultrapassar os admissíveis 65 °C, a electrónica desligará a ferramenta eléctrica até esta retornar à faixa de temperatura de funcionamento optimizada.

Os 3 LEDs de indicação do estado de carga do acumulador 9 de da lâmpada 8 piscam rapidamente, quando a temperatura do acumulador está além da faixa de temperatura de funcionamento de -30 a +65°C e/ou a protecção contra sobrecarga foi activada.

Protecção contra descarga total

O acumulador de iões de lítio está protegido por "Electronic Cell Protection (ECP)" contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

Indicações de trabalho

A ferramenta eléctrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar.

Após prolongado trabalho com baixo n° de rotações, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotações, para poder arrefecer.

Para furar metal só devem ser utilizadas brocas HSS (HSS = aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Bosch garante a respectiva qualidade.

Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente ^2/_3 do comprimento do parafuso.

52 | Português

Manutenção e serviço

Manutenção e limpeza

Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligardesligar for accionado involuntariamente.
▶ Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas eléctricas Bosch.

Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Transporte

Só enviar acumuladores se a carcaça não estiver danificada. Colar os contactos abertos e embalar o acumulador de modo que não possa se deslocar dentro da embalagem.

Para enviar os acumuladores de iões de lítio é possível que haja uma obrigação de identificação. Observe por favor as directivas nacionais vigentes.

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Accumuladores/pilhas:

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser, se possível descarregados, recolhidos, recicla-

dos ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 2006/66/CE.

Sob reserva de alterações.

Italiano | 53

Norme di sicurezza
