PSB 14.4 LI-2 - Perforar BOSCH - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato PSB 14.4 LI-2 BOSCH en formato PDF.
| Tipo de producto | Taladro percutor inalámbrico |
| Marca | BOSCH |
| Modelo | PSB 14.4 LI-2 |
| Tensión nominal | 14,4 V |
| Velocidad en vacío (1.ª velocidad) | 0 – 350 rpm |
| Velocidad en vacío (2.ª velocidad) | 0 – 1550 rpm |
| Par máx. (duro / blando) | 40 Nm / 23 Nm |
| Diámetro de perforación máx. (acero) | 13 mm |
| Diámetro de perforación máx. (madera) | 30 mm |
| Diámetro de perforación máx. (mampostería) | 14 mm |
| Diámetro de perforación máx. (hormigón) | 10 mm |
| Rango de sujeción del portabrocas | 0 – 10 mm |
| Peso (según EPTA 01/2003) | 1,7 kg |
| Tipo de batería | Li-ion (Bosch) |
| Protección de la batería | Electronic Cell Protection (ECP) |
| Preselección del par | 10 posiciones + taladrado + percusión |
| Conmutador de velocidad | 2 velocidades mecánicas |
| Sentido de giro | Reversible (derecha/izquierda) |
| Freno de parada | Sí |
| Bloqueo automático del husillo | Sí (Auto-Lock) |
| Iluminación | Lámpara Power Light |
| Nivel de presión acústica | 89 dB(A) |
| Vibraciones (perforación metal) | < 2,5 m/s² |
| Vibraciones (perforación percusión hormigón) | 18 m/s² |
| Mantenimiento | Limpiar las rejillas de ventilación; confiar las reparaciones a un servicio autorizado Bosch |
Preguntas frecuentes - PSB 14.4 LI-2 BOSCH
Preguntas de los usuarios sobre PSB 14.4 LI-2 BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Perforar en formato PDF gratis! Encuentra tus instrucciones PSB 14.4 LI-2 - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PSB 14.4 LI-2 de la marca BOSCH.
MANUAL DE USUARIO PSB 14.4 LI-2 BOSCH
Español.... Página 34

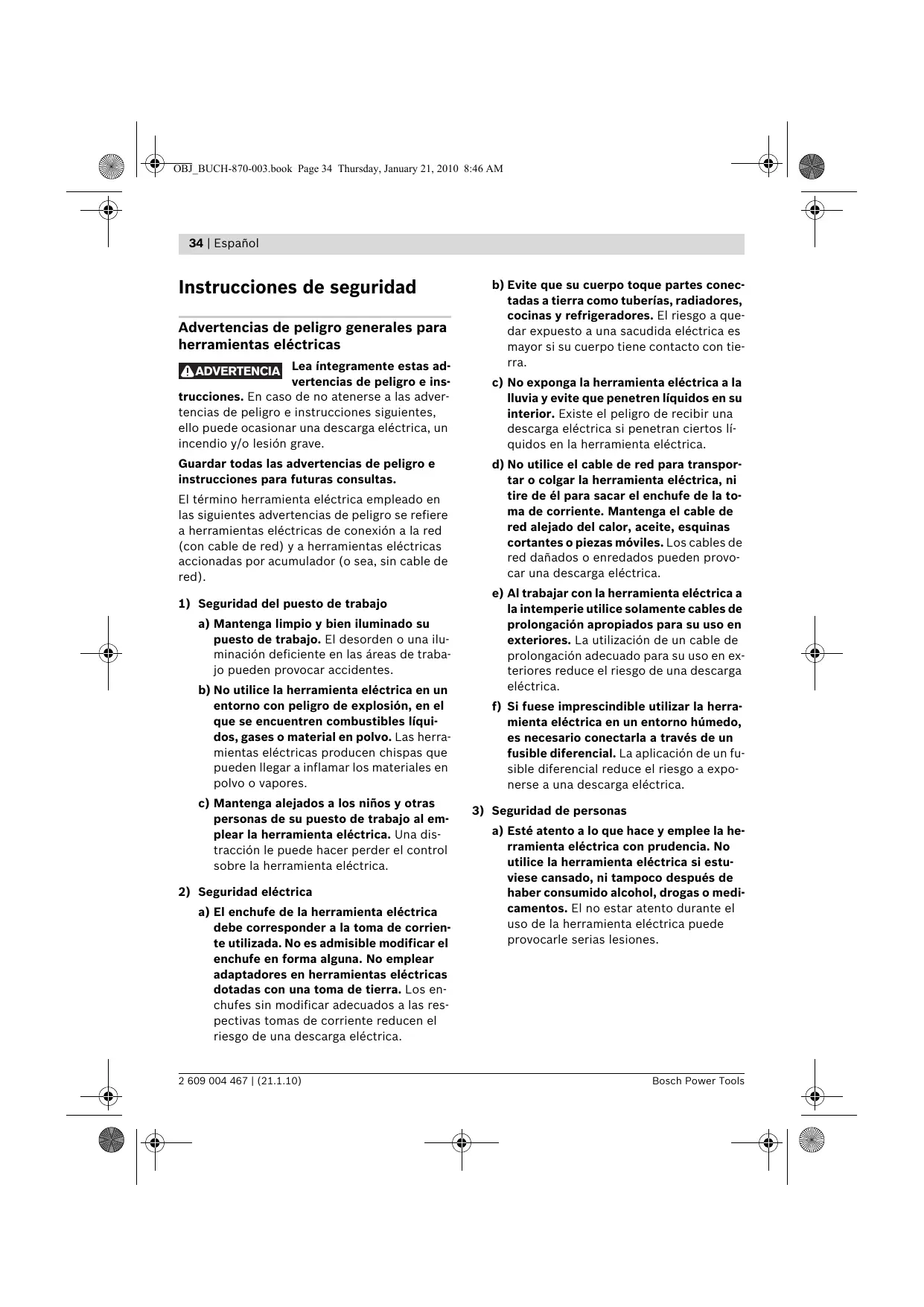

Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA
Lea íntegramente estas advertencias de peligro e ins-
trucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
3) Seguridad de personas
a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
4) Uso y trato cuidadoso de herramientas eléctricas
a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
f) Mantenga los útiles limpios y afilados.
Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
36 | Español
g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
5) Trato y uso cuidadoso de herramientas accionadas por acumulador
a) Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
6) Servicio
a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Instrucciones de seguridad para tala- dradoras y atornilladoras
Colóquese unos protectores auditivos al taladrar con percusión. El ruido intenso puede provocar sordera.
▶ Emplee las empuñaduras adicionales suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente.
Sujete el aparato por las superficies de agarre aisladas al realizar trabajos en los que el útil o el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.
▶ Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
▶ Desconecte inmediatamente la herramienta eléctrica si el útil se bloquea. Esté preparado para soportar la elevada fuerza de reacción que ocasiona un retroceso brusco. El útil se bloquea:
- si la herramienta eléctrica se sobrecarga, o
- si éste se ladea en la pieza de trabajo.
- Sujete firmemente la herramienta eléctrica. Al apretar o aflojar tornillos pueden presentarse bruscamente unos elevados pares de reacción.
▶ Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar.
Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
▶ No intente abrir el acumulador. Podría provocar un cortocircuito.
Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión.
Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.
- Únicamente utilice el acumulador en combinación con su herramienta eléctrica Bosch. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
▶ Solamente utilice acumuladores originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica. Si se utilizan acumuladores diferentes, como, p. ej., imitaciones, acumuladores recuperados, o de otra marca, existe el riesgo de que éstos exploten y causen daños personales o materiales.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para apretar y aflojar tornillos, para taladrar madera, metal, cerámica y plástico y para taladrar con percusión en ladrillo, hormigón y piedra.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Punta de atornillar*
2 Portabrocas de sujeción rápida
3 Anillo de ajuste para preselección del par
4 Selector de velocidad
5 Indicador de sentido de giro a derechas
6 Indicador de sentido de giro a izquierdas
7 Acumulador*
8 Bombilla "Power Light"
9 Indicador del estado de carga del acumulador
10 Selector de sentido de giro
11 Interruptor de conexión/desconexión
12 Empuñadura adicional (aislada)
13 Empuñadura (aislada)
14 Botón de extracción del acumulador
15 Tope de profundidad
16 Botón de ajuste del tope de profundidad
17 Tornillo de mariposa para ajuste de la empuñadura adicional
18 Soporte universal de puntas de atornillar*
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
38 | Español
Datos técnicos
| Atornilladora-taladradora de percusión por acumulador | PSB 14,4 LI-2 | PSB 18 LI-2 | |
| No de artículo | 3 603 J58 4.. | 3 603 J58 3.. | |
| Tensión nominal | V= | 14,4 | 18 |
| Revoluciones en vacío | |||
| - 1a velocidad | min^-1 | 0 - 350 | 0 - 400 |
| - 2a velocidad | min^-1 | 0 - 1550 | 0 - 1650 |
| Par de giro máx. en unión atornillada rígida/blanda según ISO 5393 | Nm | 40/23 | 48/30 |
| ∅ máx. de tornillos | mm | 8 | 8 |
| ∅ máx. de perforación | |||
| - Acero | mm | 13 | 13 |
| - Madera | mm | 30 | 35 |
| - Ladrillo | mm | 14 | 15 |
| - Hormigón | mm | 10 | 10 |
| Capacidad del portabrocas | mm | 0 - 10 | 0 - 10 |
| Peso según EPTA-Procedure 01/2003 | kg | 1,7 | 1,8 |
Preste atención al n° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.
Información sobre ruidos y vibraciones
Ruido determinado según EN 60745.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 89 dB(A); nivel de potencia acústica 100 dB(A). Tolerancia K=3 dB.
¡Colocarse unos protectores auditivos!
Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Taladrado en metal: Valor de vibraciones generadas a_h<2,5 m/s^2 , tolerancia K=1,5 m/s^2 .
Taladrado con percusión en hormigón: Valor de vibraciones generadas a_h=18 m/s^2 , tolerancia K=1,5 m/s^2 .
Atornillado: Valor de vibraciones generadas a_h<2,5 m/s^2 , tolerancia K=1,5 m/s^2 .
El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Declaración de conformidad
Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las disposiciones en las directivas 2004/108/CE, 2006/42/CE.
Expediente técnico en:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
- Únicamente use los cargadores que se detallan en la página con los accesorios. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.
Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargar-se siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.
ATENCIÓN
En caso de una desconexión automática de la herramienta
eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse.
Para desmontar el acumulador 7 presione el botón de extracción 14 y saque el acumulador hacia atrás de la herramienta eléctrica. No proceda con brusquedad.
También puede cargar el acumulador 7 dejándolo montado en la herramienta eléctrica. Durante la carga del acumulador no es posible conectar la herramienta eléctrica. Accione el interruptor de conexión/desconexión 11 para determinar el estado de carga del acumulador, ver apartado "Indicador del estado de carga del acumulador".
El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0 °C y 45 °C. De esta manera se alcanza un larga vida útil del acumulador.
Observe las indicaciones referentes a la eliminación.
Empuñadura adicional (ver figura B)
▶ Solamente utilice la herramienta eléctrica con la empuñadura adicional 12 montada.
La empuñadura adicional 12 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.
Gire en sentido contrario a las agujas del reloj el tornillo de mariposa 17 y gire la empuñadura adicional 12 a la posición deseada. Seguidamente apriete en el sentido de las agujas del reloj el tornillo de mariposa 17.
Ajuste de la profundidad de perforación
El tope de profundidad 15 permite ajustar la profundidad de perforación X deseada.
Presione el botón de ajuste del tope de profundidad 16 e introduzca el tope de profundidad en la empuñadura adicional 12.
La cara estriada del tope de profundidad 15 deberá quedar hacia abajo.
Saque el tope de profundidad de manera que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X.
40 | Español
Cambio de útil (ver figura C)
Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central el selector de sentido de giro.
Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión.
El husillo queda retenido siempre que no se accione el interruptor de conexión/desconexión 11. Ello permite el cambio rápido, cómodo y sencillo del útil montado en el portabrocas.
Gire el portabrocas de sujeción rápida 2 en el sentido ①, lo suficiente, para poder alojar el útil. Inserte el útil.
Gire firmemente a mano, en el sentido ②, el casquillo del portabrocas de sujeción rápida 2. El portabrocas queda enclavado así de forma automática.
Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo en sentido contrario.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de made-ra y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.
- Observe que esté bien ventilado el puesto de trabajo.
- Se recomienda una mascarilla protectora con un filtro de la clase P2.
Observe las prescripciones vigentes en su país sobre los materiales a trabajar.
Operación
Puesta en marcha
Montaje del acumulador
▶ Solamente utilice acumuladores de iones de litio originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
Colocar el selector del sentido de giro 10 en la posición central para evitar una conexión involuntaria. Insertar el acumulador 7 cargado en la empuñadura hasta que enclave de manera perceptible y quede enrasado con la empuñadura.
Ajuste del sentido de giro (ver figuras D–E)
Con el selector 10 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 11 accionado.
Giro a derechas: Para taladrar y enroscar tornillos presionar hasta el tope hacia la izquierda el selector de sentido de giro 10.
El indicador de sentido de giro a derechas 5 se enciende estando funcionando el motor con el interruptor de conexión/desconexión accionado 11.
Giro a izquierdas: Para aflojar y desenroscar tornillos presionar hasta el tope hacia la derecha el selector de sentido de giro 10.
El indicador de sentido de giro a izquierdas 6 se enciende estando funcionando el motor con el interruptor de conexión/desconexión accionado 11.
Preselección del par de giro / Ajuste del modo de operación
Con el anillo de ajuste para la preselección del par 3 puede ajustar el par de giro precisado en 10 niveles diferentes. Si el ajuste es correcto, el útil se detiene en el momento en que la cabeza del tornillo quede enrasada con el material, o bien, al alcanzarse el par de giro ajustado.
Al desenroscar tornillos, puede que sea necesario ajustar un nivel de par más alto, o bien, seleccione el símbolo “Taladrar”.
Español | 41
DRILL Taladrar
Gire el selector 3 hacia la posición con el símbolo “Taladrar sin percutir”.
En la posición “Taladrar” se desactiva el embrague limitador.
Taladrado con percusión Gire el selector 3 hacia la posición con el símbolo “Taladrar con percusión”.
En la posición “Percutir” se encuentra desactivado el embrague limitador disponiéndose en todo momento de la plena potencia.
Selector de velocidad mecánico
▶ Solamente accione el selector de velocidad 4 con la herramienta eléctrica detenida.
El selector de velocidad 4 permite ajustar 2 campos de revoluciones.
Velocidad I:
Campo de bajas revoluciones; para atornillar o realizar perforaciones grandes.
Velocidad II:
Campo de altas revoluciones, para perforaciones pequeñas.
Si el selector de velocidad 4 no pudiese girarse hasta el tope, gire ligeramente a mano el husillo.
Para la puesta en marcha de la herramienta eléctrica accionar y mantener en esa posición el interruptor de conexión/desconexión 11.
La bombilla 8 se enciende al presionar levemente, o del todo, el interruptor de conexión/desconexión 11, lo cual permite iluminar el área de trabajo en lugares con poca luz.
Para desconectar la herramienta eléctrica soltar el interruptor de conexión/desconexión 11.
Ajuste de las revoluciones
Variando la presión ejercida sobre el interruptor de conexión/desconexión 11 puede Ud. regular de forma continua las revoluciones de la herramienta eléctrica.
Apretando levemente el interruptor de conexión/desconexión 11 se obtienen unas revoluciones bajas. Incrementando paulatinamente la presión van aumentando las revoluciones en igual medida.
Retención automática del husillo (Auto-Lock)
El husillo, y con ello, también el alojamiento del útil, quedan retenidos siempre que no se accione el interruptor de conexión/desconexión 11.
Esto permite enroscar tornillos a mano si el acumulador estuviese descargado o emplear la herramienta eléctrica como destornillador.
Freno de marcha por inercia
Al soltar el interruptor de conexión/desconexión 11 se frena el portabrocas y con ello el útil que lleva montado.
Antes de soltar el interruptor de conexión/desconexión 11, espere a que el tornillo haya sido enroscado al ras con la superficie de la pieza de trabajo. De esta manera se evita que la cabeza del tornillo penetre en el material.
Indicador del estado de carga del acumulador
Al presionar hasta la mitad, o completamente, el interruptor de conexión/desconexión 11, el indicador de estado de carga del acumulador 9, compuesto por tres LED verdes, muestra durante algunos segundos el estado de carga del acumulador.
| LED | Capacidad |
| 3 segmentos verdes encendidos | ≥ 76% |
| 2 segmentos verdes encendidos | 51–75% |
| 1 segmento verde encendido | 26–50% |
| Luz parpadeante lenta 1 x verde | ≤ 25% |
Los 3 LED del indicador de estado de carga del acumulador 9 y la bombilla 8 parpadean rápidamente, si la temperatura del acumulador se encuentra fuera del margen admisible de -30 a +65 °C.
42 | Español
Protección contra sobrecarga térmica
La herramienta eléctrica no puede sobrecargarse si ésta se utiliza de forma reglamentaria. En caso de solicitarse excesivamente, o al superarse la temperatura admisible del acumulador de 65 °C, la herramienta eléctrica se desconecta hasta que logre alcanzar la temperatura de servicio óptima.
Los 3 LED del indicador de estado de carga del acumulador 9 y la bombilla 8 parpadean rápidamente si la temperatura del acumulador se encuentra fuera del margen admisible de -30 a +65°C y/o en caso de haberse activado la protección contra sobrecarga.
Protección contra altas descargas
El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.
Instrucciones para la operación
- Solamente aplique la herramienta eléctrica desconectada contra el tornillo. Los útiles en rotación pueden resbalar.
En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas.
Para taladrar en metal solamente usar brocas HSS (HSS=acero de corte rápido de alto rendimiento) bien afiladas y en perfecto estado. Brocas con la calidad correspondiente las encontrará en el programa de accesorios Bosch.
Antes de enroscar tornillos grandes y largos en materiales duros deberá taladrarse un agujero con el diámetro del núcleo de la rosca a una profundidad aprox. correspondiente a 23 de la longitud del tornillo.
Mantenimiento y servicio
Mantenimiento y limpieza
▶ Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión.
Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Si el acumulador fuese inservible diríjase a un servicio técnico autorizado para herramientas eléctricas Bosch.
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente:
+34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Transporte
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje.
Preste atención a la obligación de identificar convenientemente el envío de acumuladores de iones de litio que pudiera existir en su país.
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio-
nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Accumuladores/pilas:
No arroje los acumuladores o pilas a la basura, ni al fuego, ni al agua. Los acumuladores y pilas, a ser posible estando descargados, deberán guardarse para que sean recicl
dos o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directiva 2006/66/CE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el derecho de modificación.
