Produkttyp	Sladdlös slagborrmaskin
Märke	BOSCH
Modell	PSB 14.4 LI-2
Märkspänning	14,4 V
Tomgångsvarvtal (1:a växel)	0 – 350 varv/min
Tomgångsvarvtal (2:a växel)	0 – 1550 varv/min
Max. vridmoment (hårt / mjukt)	40 Nm / 23 Nm
Max. borrdiameter (stål)	13 mm
Max. borrdiameter (trä)	30 mm
Max. borrdiameter (murverk)	14 mm
Max. borrdiameter (betong)	10 mm
Spännvidd chuck	0 – 10 mm
Vikt (enligt EPTA 01/2003)	1,7 kg
Batterityp	Li-Ion (Bosch)
Batteriskydd	Electronic Cell Protection (ECP)
Momentförval	10 lägen + borrning + slagborrning
Växelväljare	2 mekaniska växlar
Rotationsriktning	Reversibel (höger/vänster)
Broms	Ja
Automatiskt spindellås	Ja (Auto-Lock)
Belysning	Power Light-lampa
Ljudtrycksnivå	89 dB(A)
Vibration (borrning i metall)	< 2,5 m/s²
Vibration (slagborrning i betong)	18 m/s²
Underhåll	Rengör ventilationsöppningarna; överlåt reparationer till en auktoriserad Bosch-service

Vanliga frågor - PSB 14.4 LI-2 BOSCH

Hur byter man borr på borrmaskinen PSB 14.4 LI-2?

Öppna den automatiska chucken genom att vrida hylsan i riktning 1 (sett framifrån) tills borren kan sättas in. Sätt i borren, vrid sedan hylsan ordentligt i riktning 2 för att låsa den. För att ta bort borren, vrid i motsatt riktning.

Hur ställer man in åtdragningsmomentet?

Använd momentförvalsringen (märkning 3) som sitter bakom chucken. Vrid den till ett av de 10 hacken för att justera momentet. För borrning, välj symbolen 'borrning' eller 'slagborrning'.

Hur laddar man batteriet?

Använd endast den specificerade Bosch-laddaren. Sätt i batteriet i laddaren tills det klickar på plats. Laddning är möjlig när som helst utan att förkorta livslängden. Ladda endast inom temperaturområdet 0°C till 45°C.

Vad gör man om borrmaskinen plötsligt stannar?

Det kan bero på överbelastningsskydd eller djupurladdning av batteriet (ECP). Låt verktyget svalna eller ladda batteriet. Om batteriet är för varmt eller för kallt, vänta tills det återgår till intervallet -30°C till +65°C.

Hur använder man djupanslaget?

Tryck på inställningsknappen för djupanslaget (märkning 16) och sätt in anslaget i stödhandtaget. Dra ut det tills avståndet mellan borrspetsen och anslagets ände motsvarar önskat djup.

Kan borrmaskinen skruva skruvar utan batteri?

Ja, tack vare det automatiska spindellåset (Auto-Lock). När strömbrytaren inte är intryckt är spindeln låst, vilket gör att verktyget kan användas som en manuell skruvmejsel.

Vilka tillbehör är kompatibla?

Använd Bosch-tillbehör med 1/4-tums sexkant eller borr med cylindriskt skaft upp till 10 mm. Chucken accepterar alla standardborr och bits.

Hur rengör man borrmaskinen?

Ta bort batteriet före rengöring. Rengör ventilationsöppningarna med en mjuk borste eller tryckluft. Använd inga kemikalier. Torka av höljet med en lätt fuktad trasa.

Vad gör man om batteriet inte håller laddningen?

Kontrollera att laddaren är lämplig (specifik Bosch-laddare). Om batteriet är äldre än 2 år eller skadat, byt ut det mot ett original Bosch-batteri med samma spänning (14,4 V). För Li-Ion-batterier kan djupurladdning göra dem oanvändbara.

Var hittar man reservdelar?

Vänd dig till en auktoriserad Bosch-service eller besök webbplatsen www.bosch-pt.com. För reparationer, ange det 10-siffriga artikelnumret på typskylten.

BRUKSANVISNING PSB 14.4 LI-2 BOSCH

Indstil omdrejningstal

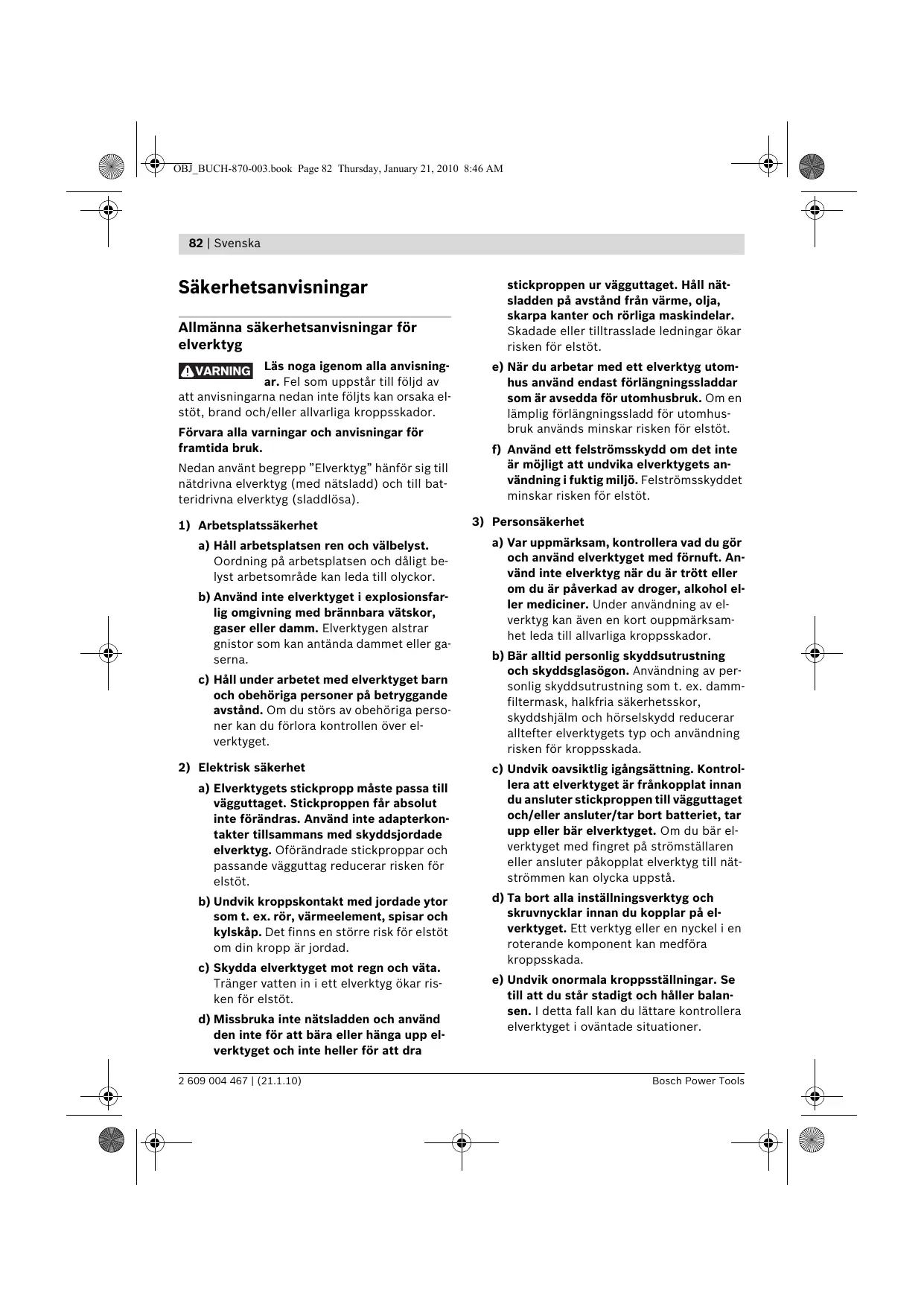

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs noga igenom alla anvisningar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt be- lyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus-bruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

Svenska | 83

f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar.

Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Omsorgsfull hantering och användning av sladdlösa elverktyg

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.

c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.

d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

6) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner och skruvdragare

Bär hörselskydd vid slagborrning. Risk finns för att buller leder till hörselskada.
Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget.
Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.

84 | Svenska

Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. In-satsverktyget blockerar om:

- elverktyget överbelastas eller - snedvrids i arbetsstycket.

Håll stadigt tag i elverktyget. Vid idragning och urdragning av skruvar kan kortvarigt höga reaktionsmoment uppstå.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Öppna inte batterimodulen. Detta kan leda till kortslutning.

Skydda batterimodulen mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.

I skadad eller felanvänd batterimodul kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning.
Använd endast originalbatterier från Bosch med den spänning som anges på elverktygets typskylt. Om andra batterier används, t. ex. kopierade batterier, renoverade batterier eller batterier av främmande fabrikat, finns risk för att batteriet exploderar och or-sakar person- och materialskador.

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för borrning i trä, metall, keramik och plast samt för slagborrning i tegel, betong och sten.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida.

1 Skruvbits*
2 Snabbchuck
3 Ställring för vridmomentsförval
4 Växellägesomkopplare
5 Rotationsindikator högergång
6 Rotationsindikator vänstergång
7 Batterimodul*
8 Lampa "Power Light"

9 Indikering av batterimodulens laddningstillständ

10 Riktningsomkopplare
11 Strömställare Till/Från
12 Stödhandtag (isolerad greppyta)
13 Handgrepp (isolerad greppyta)
14 Batterimodulens upplåsningsknapp
15 Djupanslag
16 Knapp för djupinställning
17 Vingskruv för stödhandtagsjustering
18 Universalbitshållare*

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Svenska | 85

Tekniska data

Sladdlös slagborrskruvdragare		PSB 14,4 LI-2	PSB 18 LI-2
Produktnummer		3 603 J58 4..	3 603 J58 3..
Märkspänning	V=	14,4	18
Tomgångsvarvtal
- 1. växelläget	min^-1	0–350	0–400
- 2. växelläget	min^-1	0–1550	0–1650
Max. vridmoment hårt/mjukt skruvförband enligt ISO 5393	Nm	40/23	48/30
max. skruv-∅	mm	8	8
max. borr-∅
- Stål	mm	13	13
- Trä	mm	30	35
- Murverk	mm	14	15
- Betong	mm	10	10
Chuckens inspänningsområde	mm	0–10	0–10
Vikt enligt EPTA-Procedure 01/2003	kg	1,7	1,8

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 89 dB(A); ljudeffektnivå 100 dB(A). Onoggrannhet K=3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: borrning i metall: Vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s^2 , slagborrning i betong: Vibrationsemissionsvärde a_h = 18 m/s^2 , onoggrannhet K = 1,5 m/s^2 , skruvning: Vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s^2 .

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhål-

lits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

CE

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

86 | Svenska

Batteriets laddning (se bild A)

Använd endast de laddare som anges på tillbehörssidan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.

Anvisning: Batterimodulen levereras ofullständigt uppladdad. För full effekt ska batterimodulen före första användningen laddas upp i laddaren.

Litium-jonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

Undvik att trycka på strömställaren Till/Från efter en automatisk från-koppling av elverktyget. Batteriet kan skadas.

Ta bort batterimodulen 7 genom att trycka på upplåsningsknappen 14 och dra sedan batterimodulen bakåt ur elverktyget. Bruka inte våld.

För laddning kan batterimodulen 7 sitta kvar i elverktyget. Under laddning kan elverktyget inte kopplas på. Tryck på strömställaren 11 för att få reda på batteriets laddningstillständ, se avsnitt "Batteriets laddningsindikering".

Batterimodulen är försedd med en NTC-temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång brukstid.

Beakta anvisningarna för avfallshantering.

▶ Använd alltid elverktyget med stödhandtag 12.

Stödhandtaget 12 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.

Vrid vingskruven för stödhandtagets justering 17 moturs och sväng stödhandtaget 12 till önskat läge. Dra därefter fast vingskruven 17 medurs.

Inställning av borrdjup

Med djupanslaget 15 kan önskat borrdjup X ställas in.

Tryck in knappen för djupanslagets inställning 16 och sätt in djupanslaget i stödhandtaget 12. Räfflingen på djupanslaget 15 måste vara riktad nedåt.

Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.

Verktygsbyte (se bild C)

Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada.

Vid opåverkad strömställare Till/Från 11 är borrspindeln låst. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchucken.

Vrid upp snabbchucken 2 i rotationsriktningen ① tills verktyget kan skjutas in. Skjut in verktyget.

Dra för hand kraftigt fast hylsan på snabbchucken 2 i rotationsriktningen ②. Chicken låses härvid automatiskt.

Spärren läses upp när hylsan vrids i motsatt riktning för borttagning av verktyget.

Svenska | 87

Damm-/spånutsugning

▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Drift

Driftstart

Insättning av batterimodul

Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kropsskada och brand.

Ställ riktningsomkopplaren 10 i mittläge för att undvika oavsiktlig start. Skjut in den uppladdade batterimodulen 7 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget.

Inställning av rotationsriktning (se bilder D–E)

Med riktningsomkopplaren 10 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 11 kan omkoppling inte ske.

Högergång: För borrning och idragning av skruvar tryck riktningsomkopplaren 10 åt vänster mot stopp.

Rotationsindikatorn högergång 5 lyser när strömställaren Till/Från 11 påverkats och motorn är igång.

Vänstergång: För lossning och urdragning av skruvar tryck riktningsomkopplaren 10 åt höger mot stopp.

Rotationsindikatorn vänstergång 6 lyser när strömställaren Till/Från 11 påverkats och motorn är igång.

Förval av vridmoment / Inställning av driftsätt

Med ställringen för vridmomentförval 3 kan nödvändigt vridmoment väljas i 10 steg. Vid korrekt inställning stoppar insatsverktyget genast när skruven ligger i plan med materialet resp. när inställt vridmoment uppnåtts.

Välj eventuellt en högre inställning för urdragning av skruvar eller ställ mot symbolen "Borrning".

Borrning

Vrid ställringen 3 mot symbolen "Borrning utan slag".

I läget "Borrning" är rasterkopplingen inaktiv.

Slagborrning

Vrid ställringen 3 mot symbolen "Slagborrning".

I läget "Slagborrning" är rasterkopplingen avaktiverad och total effekt kan utnyttjas.

Mekaniskt växelval

Påverka växellägesomkopplaren 4 endast på frånkopplat elverktyg.

Med växellägesomkopplaren 4 kan 2 varvtalsområden förväljas.

Växel I:

Lågt varvtalsområde; för skruvdragning eller arbeten med stor borrdiameter.

Växel II:

Högt varvtalsområde för arbeten med liten borrdiameter.

Går det inte att svänga växellägesomkopplaren 4 mot anslag, vrid drivspindeln med borren en aning.

88 | Svenska

In- och urkoppling

Tryck för start av elverktyget ned strömställaren Till/Från 11 och håll den nedtryckt.

Lampan 8 lyser vid lätt eller helt nedtryckt strömställare 11 och belyser arbetsområdet vid ogynnsamma belysningsförhållanden.

För frånkoppling av elverktyget släpp strömstäl- laren Till/Från 11.

Inställning av varvtal

Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 11.

Ett lätt tryck på strömställaren Till/Från 11 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet.

Helautomatisk spindellåsning (Auto-Lock)

Vid opåverkad strömställare Till/Från 11 är borrspindeln och även verktygsfästet låsta.

Detta möjliggör idragning av skruvar även om batteriet är förbrukat, dvs verktyget kan användas som en normal skruvdragare.

Utlöpsbroms

När strömställaren Till/Från 11 släpps, bromsas borrchucken upp som sedan stoppar insatsverktyget.

Släpp strömställaren Till/Från 11 vid idragning av skruvar först sedan skruven sitter i plan med arbetsstycket. Skruvhuvudet tränger då inte in i arbetsstycket.

Batteriets laddningsindikering

Batterimodulens laddningsindikator 9 har tre gröna lysdioder som vid halvt eller helt nedtryckt strömställare Till/Från 11 för några sekunder visar batterimodulens laddningstillständ.

Lysdiod	Kapacitet
Permanent ljus 3 gröna	≥76%
Permanent ljus 2 gröna	51–75%
Permanent ljus 1 grönt	26–50%
långsam blinkning 1 grönt ljus	≤25%

De 3 lysdioderna i batterimodulens laddningsindikator 9 och lampan 8 blinkar i snabb takt när batterimodulens temperatur ligger utanför driftstemperaturområdet mellan -30 och +65°C.

Temperaturberoende överbelastningsskydd

Om elverktyget används på ändamålsenligt sätt kan det inte överbelastas. Vid för kraftig belastning eller om tillåten batteritemperatur på 65 °C överskrids, kopplar elektroniken bort elverktyget tills det åter uppnått optimal drifttemperatur.

De 3 lysdioderna i batterimodulens laddningsindikator 9 och lampan 8 blinkar i snabb takt när batterimodulens temperatur ligger utanför driftstemperaturområdet mellan -30 och +65°C och/eller överlastskyddet löst ut.

Djupurladdningsskydd

Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

Arbetsanvisningar

▶ Elverktyget ska vara frånkopplat när det förs mot skruven. Roterande einsatsverktyg kan slira bort.

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

Vid borrning i metall använd endast felfria, välskärpta HSS-borrar (HSS=högeffektssnabbstål). Denna kvalitet offererar Bosch som tillbehör.

Innan större, längre skruvar dras in i hårt material förborra gängans kärndiameter till ca ^2/_3 av skruvlängden.

Svenska | 89

Underhåll och service

Underhåll och rengöring

Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada.
▶ Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Kontakta en auktoriserad serviceverkstad för Bosch-elverktyg när batterimodulen inte längre är funktionsduglig.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Batterimodulen får försändas endast om huset är oskadat. Tejpa över öppna kontakter och förpacka batterimodulen så att den inte kan röras i förpackingen.

Vid försändelse an litium-jonbatterier krävs möjligen en märkning; undersök vilka föreskrifter som gäller i aktuellt land.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska helst vara urladdade när de samlas för återvinning eller omhändertas på miljövänligt sätt.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt direktivet 2006/66/EG omhändertas för återvinning.

Ändringar förbehålles.

90 | Norsk

Opplading av batteriet (se bilde A)
