Produkttype	Trådløs slagboremaskine
Mærke	BOSCH
Model	PSB 14.4 LI-2
Nominel spænding	14,4 V
Tomgangshastighed (1. gear)	0 – 350 o/min
Tomgangshastighed (2. gear)	0 – 1550 o/min
Maks. moment (hård / blød)	40 Nm / 23 Nm
Maks. borediameter (stål)	13 mm
Maks. borediameter (træ)	30 mm
Maks. borediameter (murværk)	14 mm
Maks. borediameter (beton)	10 mm
Patronens spændeområde	0 – 10 mm
Vægt (ifølge EPTA 01/2003)	1,7 kg
Batteritype	Li-ion (Bosch)
Batteribeskyttelse	Electronic Cell Protection (ECP)
Momentforvalg	10 positioner + boring + slag
Hastighedskontakt	2 mekaniske gear
Rotationsretning	Reversibel (højre/venstre)
Brems	Ja
Automatisk spindellås	Ja (Auto-Lock)
Belysning	Lampe Power Light
Lydtryksniveau	89 dB(A)
Vibrationer (metalboring)	< 2,5 m/s²
Vibrationer (slagboring i beton)	18 m/s²
Vedligeholdelse	Rengør ventilationsåbningerne; overlad reparationer til et autoriseret Bosch-serviceværksted

Ofte stillede spørgsmål - PSB 14.4 LI-2 BOSCH

Hvordan skifter jeg boret på PSB 14.4 LI-2 boremaskinen?

Åbn den automatiske patron ved at dreje muffen i retning 1 (set forfra), indtil boret kan indsættes. Placer boret, og drej derefter muffen fast i retning 2 for at låse det. For at fjerne boret, drej i modsat retning.

Hvordan indstiller jeg tilspændingsmomentet?

Brug momentforvalgsringen (mærke 3) bag patronen. Drej den til et af de 10 trin for at justere momentet. Til boring skal du vælge symbolet 'boring' eller 'slagboring'.

Hvordan oplader jeg batteriet?

Brug kun den angivne Bosch-oplader. Sæt batteriet ind i opladeren, indtil det låser på plads. Opladning er mulig når som helst uden at reducere levetiden. Oplad kun ved temperaturer mellem 0°C og 45°C.

Hvad gør jeg, hvis boremaskinen stopper pludseligt?

Det kan skyldes overbelastningsbeskyttelse eller dybdeafladning af batteriet (ECP). Lad værktøjet køle af, eller oplad batteriet. Hvis batteriet er for varmt eller for koldt, vent, indtil det er inden for området -30°C til +65°C.

Hvordan bruger jeg dybdeanslaget?

Tryk på dybdeanslagets indstillingsknap (mærke 16), og sæt anslaget ind i det ekstra håndtag. Træk det ud, indtil afstanden mellem borspidsen og anslagets ende svarer til den ønskede dybde.

Kan boremaskinen skrue skruer uden batteri?

Ja, takket være den automatiske spindellås (Auto-Lock). Når afbryderen ikke er trykket ind, er spindlen låst, så du kan bruge værktøjet som en manuel skruetrækker.

Hvilke tilbehør er kompatible?

Brug Bosch-tilbehør med 1/4 tomme sekskantet skaft eller bor med cylindrisk skaft op til 10 mm. Patronen accepterer alle standardbor og bits.

Hvordan rengør jeg boremaskinen?

Fjern batteriet før rengøring. Rengør ventilationsåbningerne med en blød børste eller trykluft. Brug ikke kemikalier. Tør kabinettet af med en let fugtig klud.

Hvad gør jeg, hvis batteriet ikke holder opladning?

Kontroller, at opladeren er egnet (specifik Bosch-oplader). Hvis batteriet er over 2 år gammelt eller beskadiget, udskift det med et originalt Bosch-batteri med samme spænding (14,4 V). For Li-ion-batterier kan dybdeafladning gøre dem ubrugelige.

Hvor finder jeg reservedele?

Kontakt et autoriseret Bosch-serviceværksted, eller besøg www.bosch-pt.com. Ved reparationer skal du oplyse det 10-cifrede artikelnummer på typeskiltet.

BRUGSANVISNING PSB 14.4 LI-2 BOSCH

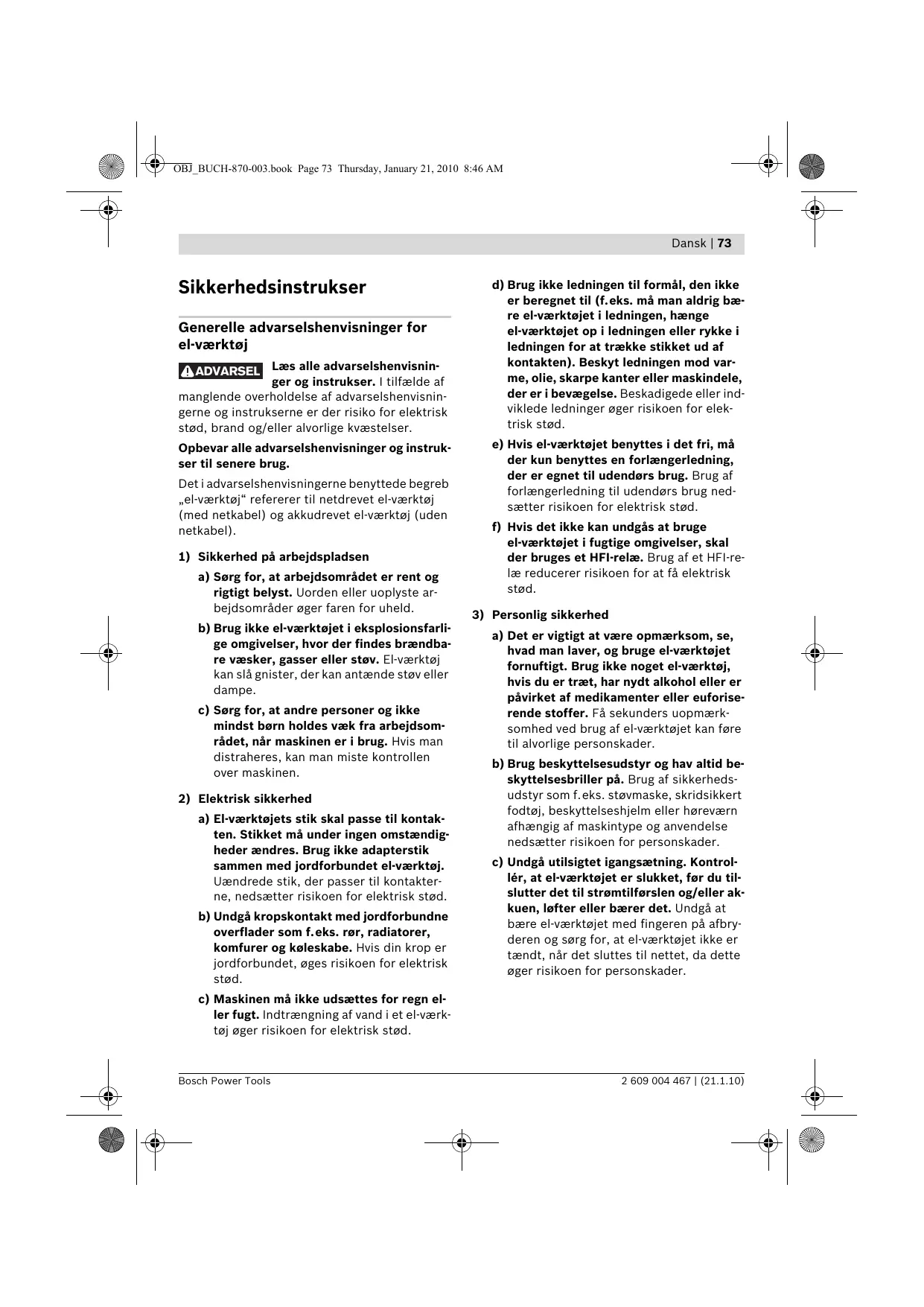

Sikkerhedsinstrukser

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du til-slutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

74 | Dansk

d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Omhyggelig omgang med og brug af akku-værktøj

a) Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
b) Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
c) Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger.
d) Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

Dansk | 75

6) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til boremaskiner og skruemaskiner

▶ Brug høreværn i forbindelse med slagboring. Støjpåvirkning kan føre til tab af hørelse.
Brug de ekstra håndgreb, der følger med elværktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser.
▶ Hold maskinen i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
Sluk for el-værktøjet med det samme, hvis indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmomenter, da dette kan føre til tilbageslag.

Indsatsværktøjet blokerer, hvis:

- el-værktøjet overbelastes eller

— det sætter sig fast i det emne, der er ved at blive bearbejdet.

▶ Hold el-værktøjet godt fast. Når skruer spændes og løsnes, kan der opstå korte, høje reaktionsmomenter.
Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.

▶ Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere.
▶ El-værktøjet må først lægges fra, när det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
- Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

▶ Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Anvend kun akkuen i forbindelse med dit Bosch el-værktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
Anvend kun originale akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Bruges andre akkuer som f.eks. efterligninger, istandsatte akkuer eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkuerne kan eksplodere.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, keramik og kunststof og til slagboring i tegl, beton og sten.

76 | Dansk

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Skruebit*
2 Hurtigspændende borepatron
3 Ring til indstilling af drejningsmoment
4 Gearomskifter
5 Indikator for højreløb
6 Indikator for venstreløb
7 Akku*
8 Lampe „Power Light“

9 Akku-ladetilstandsindikator

10 Retningsomskifter

11 Start-stop-kontakt

12 Ekstrahåndtag (isoleret gribeflade)

13 Håndgreb (isoleret gribeflade)

14 Akku-udløserknap

15 Dybdeanslag

16 Taste til indstilling af dybdeanslag

17 Vingeskrue til indstilling af ekstrahåndtag

18 Universalbitholder*

* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Akku-slagboreskruetrækker		PSB 14,4 LI-2	PSB 18 LI-2
Typenummer		3 603 J58 4..	3 603 J58 3..
Nominel spænding	V=	14,4	18
Omdrejningstal, ubelastet
- 1. gear	min^-1	0 – 350	0 – 400
- 2. gear	min^-1	0 – 1550	0 – 1650
Max. drejningsmoment hårdt/blødt skruearbejde iht.ISO 5393	Nm	40/23	48/30
Max. skrue-∅	mm	8	8
Max. bore-∅
- Stål	mm	13	13
- Træ	mm	30	35
- Murværk	mm	14	15
- Beton	mm	10	10
Borepatronens spændeområde	mm	0 – 10	0 – 10
Vægt svarer til EPTA-Procedure 01/2003	kg	1,7	1,8

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 89 dB(A); lydeffektniveau 100 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745:

Boring i metal: Vibrationskesponering a_h<2,5 m/s^2 , usikkerhed K=1,5 m/ s^2 ,

Slagboring i beton: Vibrationseksponering a_h=18 m/s^2 , usikkerhed K=1,5 m/ s^2 ,

Skruer: Vibrationseksponering a_h < 2,5 m/s^2 , usikkerhed K = 1,5 m/s^2 .

Dansk | 77

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og ind-satsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring CE

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 2006/42/EF.

Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Opladning af akku (se Fig. A)

Brug kun de ladeaggregater, der findes på tilbehørssiden. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

! PAS PÅ Tryk ikke videre på start-stop-kontakten efter automatisk sluk-

ning af el-værktøjet. Akkuen kan blive beskadiget.

Akkuen tages ud 7 ved at trykke på udløserta- sten 14 og trække akkuen bagud ud af el-værktøjet. Undgå brug af vold.

Du kan også anbringe akkuen 7 i el-værktøjet til opladning. Under opladningen kan el-værktøjet ikke tændes. Tryk på start-stop-kontakten 11 for at hente akkuens ladetilstand frem, se afsnit „Akku-ladetilstandsindikator“.

Akkuen er udstyret med en NTC-temperatuvervågning, som kun tillader en opladning i temperaturområdet mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen.

Læs og overhold henvisningerne mhr. bortskaffelse.

Ekstrahåndtag (se Fig. B)

▶ Brug altid el-værktøjet med ekstrahåndtaget 12.

Du kan svinge ekstrahåndtaget 12 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.

Drej vingeskruen til indstiling af ekstrahåndtaget 17 mod venstre (imod uret) og sving ekstrahåndtaget 12 i den ønskede position. Drej herefter vingeskruen 17 mod højre (med uret) igen.

78 | Dansk

Indstil boredybde

Med dybdeanslaget 15 kan den ønskede boredybde X fastlægges.

Tryk på tasten til indstilling af dybdeanslag 16 og sæt dybdeanslaget ind i ekstrahåndtaget 12.

Den riflede side på dybdeanslaget 15 skal pege nedad.

Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

Værktøjsskift (se Fig. C)

▶ Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser.

Borespindlen er fastlåst, hvis start-stop-kontakten 11 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde.

Åbn hurtigspændeborepatronen 2 ved at dreje den i drejeretning 1, til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen 2 kraft i med hånden i drejeretning ②. Herefter er borepatronen automatisk låst.

Låsen løsnes igen, hvis kappen drejes i modsat retning, när værktøjet skal fjernes.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig mailing, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Brug

Ibrugtagning

Isæt akku

Brug kun originale li-ion-akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.

Stil retningsomskifteren 10 i midten for at for-hindre en utilsigtet start. Sæt den opladede akku 7 ind i grebet, til denne falder mærbart i hak og flugter med grebet.

Indstil drejeretning (se Fig. D–E)

Med retningsomskifteren 10 kan du ændre elværktøjets drejeretning. Ved nedtrykket startstop-kontakt 11 er dette ikke muligt.

Højreløb: Til boring og iskruning af skruer trykkes retningsomskifteren 10 helt mod venstre.

Drejeretningsindikatoren højreløb 5 lyser, när der trykkes på start-stop-kontakten 11 og motoren går.

Venstreløb: Skruer løsnes og drejes ud ved at trykke drejeretningsomskifteren 10 helt mod højre.

Drejeretningsindikatoren venstreløb 6 lyser, när der trykkes på start-stop-kontakten 11 og motoren går.

Vælg drejningsmoment / Indstil funktion

Ringen til indstilling af drejningsmoment 3 bruges til at indstille det nødvendige drejningsmoment i 10 trin. Er indstillingen rigtig, stoppes indsatsværktøjet, så snart skruen er drejet ind i materialet, så den flugter med materialets kant eller det indstillede drejningsmoment er nået. Vælg til løsning af skruer evt. en højere indstilling eller stil på symbolet „Boring“.

Dansk | 79

DRILL

Boring

Drej indstillingsringen 3 hen på symbolet „boring uden slag“.

I position „Boring“ er momentkoblingen deaktiveret.

Slagboring

Stil indstillingsringen 3 hen på symbolet „slagboring“.

I positionen „slagboring“ er overbelastningskoblingen deaktiveret og den max. ydelse aktiveret.

Mekanisk gearvalg

▶ Tryk kun på gearomskifteren 4, när el-værktøjet står stille.

Med gearomskifteren 4 kan der vælges 2 om-drejningstal-områder.

Gear I:

Lavt hastighedsområde; til iskruning eller arbejde med stor borediameter.

Gear II:

Højt hastighedsområde; til arbejde med lille bore-diameter.

Er det ikke muligt at svinge gearvælgeren 4 indtil anslag, drejes drivspindlen med boret en smule.

Tænd/sluk

Til ibrugtagning af el-værktøjet tryk på startstop-kontakten 11 og hold den nede.

Lampen 8 lyser, när start-stop-kontakten 11 trykkes halvt eller helt ned, hvilket gør det muligt at oplyse arbejdsområdet ved dårlige lysforhold.

El-værktøjet slukkes ved at slippe start-stop-kontakten 11.

Du kan regulere omdrejningstallet til det tændte el-værktøj trinløst afhængigt af hvor meget du trykker på start-stop-kontakten 11.

Let tryk på start-stop-kontakten 11 fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet.

Automatisk spindellås (Auto-Lock)

Dette gør det muligt at idreje skruer, selv om akkuen er afladet, og at bruge el-værktøjet som skruetrækker.

Udløbsbremse

Når start-stop-kontakten slippes 11, bremses borepatronen, hvorved et efterløb af indsatsværktøjet forhindres.

Slip først under iskruning af skruer start-stop-kontakten 11, når skruen er skruet helt ind i flugt med emnet. Skruehovedet trænger så ikke ind i emnet.

Akku-ladetilstandsindikator

Akku-ladetilstandsindikatoren 9 viser – när start-stop-kontakten 11 er trykket halvt eller helt ned – akkuens ladetilstand i nogle sekunder; den består af 3 grønne LED-lamper.

LED	Kapacitet
Konstant lys 3 x grøn	≥ 76%
Konstant lys 2 x grøn	51–75%
Konstant lys 1 x grøn	26–50%
Langsomt blinklys 1 x grøn	≤ 25%

De 3 LED-lamper til akku-ladetilstandsvisningen 9 og lampen 8 blinker hurtigt, når akkuens temperatur er uden for driftstemperaturområdet fra -30 til +65 °C.

Temperaturafhængig overbelastningsbeskyttelse

El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 65 °C, slukker el-værktøjets elektroniske system, til dette igen befinder sig i det optimale driftstemperaturområde.

De 3 LED-lamper til akku-ladetilstandsvisningen 9 og lampen 8 blinker hurtigt, hvis akkuens temperatur er uden for driftstemperaturområdet fra -30 til +65°C og/eller overbelastningsbeskyttelsen er aktiveret.

80 | Dansk

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

Arbejdsvejledning

▶ El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af.

Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Anvend til boring i metal kun fejlfrie, slebede HSS-bor (HSS=Highspeed-stål). Bosch-tilbehørs-program garanterer den tilsvarende kvalitet.

Før større og længere skruer skrues i hårde materialer, før du forbore til ca. ^2/_3 af skruelængden med gevindets kernediameter.

▶ Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Når akkuen ikke fungerer mere, bedes du kontakte et autoriseret serviceværksted for Bosch el-værktøj.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se type-skilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Send kun akkuer, hvis huset er ubeskadiget. Tildæk åbne kontakter og pak akkuen ind på en sådan måde, at den ikke kan bevæge sig i emballagen.

Vær opmærksom på, at pakker med Li-ion-akkuer, der skal sendes, evt. skal mærkes (følg de nationale forskrifter).

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse-

ret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Dansk | 81

Akkuer/batterier:

Akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vandet. Akkuer/batterier skal hvis muligt aflades, indsam-

les, genbruges eller bortskaffes iht. gældende miljøforskrifter.

Gælder kun i EU-lande:

Iht. direktivet 2006/66/EF skal defekte eller brugte akkuer/batterier genbruges.

Ret til ændringer forbeholdes.

82 | Svenska

Säkerhetsanvisningar

Funktionsbeskrivning

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Norsk | 93

Tekniske data

Batteri-slagboreskrutrekker		PSB 14,4 LI-2	PSB 18 LI-2
Produktnummer		3 603 J58 4..	3 603 J58 3..
Nominell spenning	V=	14,4	18
Tomgangsturtall
- 1. gir	min^-1	0 – 350	0 – 400
- 2. gir	min^-1	0 – 1550	0 – 1650
Max. dreiemoment for hard/myk skruing jf. ISO 5393	Nm	40/23	48/30
max. skrue-∅	mm	8	8
Max. bor-∅
- Stål	mm	13	13
- Tre	mm	30	35
- Murverk	mm	14	15
- Betong	mm	10	10
Chuckspennområde	mm	0 – 10	0 – 10
Vekt tilsvarende EPTA-Procedure 01/2003	kg	1,7	1,8

Ekstrahåndtak (se bilde B)

▶ Bruk elektroverktøyet kun med ekstrahåndtaket 12.

Hvis girvelgeren 4 ikke kan dreies frem til anslaget, må drivspindelen dreies litt med boret.

96 | Norsk

Inn-/utkobling

Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende deg til en autorisert kundeservice for Bosch-elektroverktøy.

Kundeservice og kunderådgivning
